武漢市海賦江城項目臨時供水施工方案

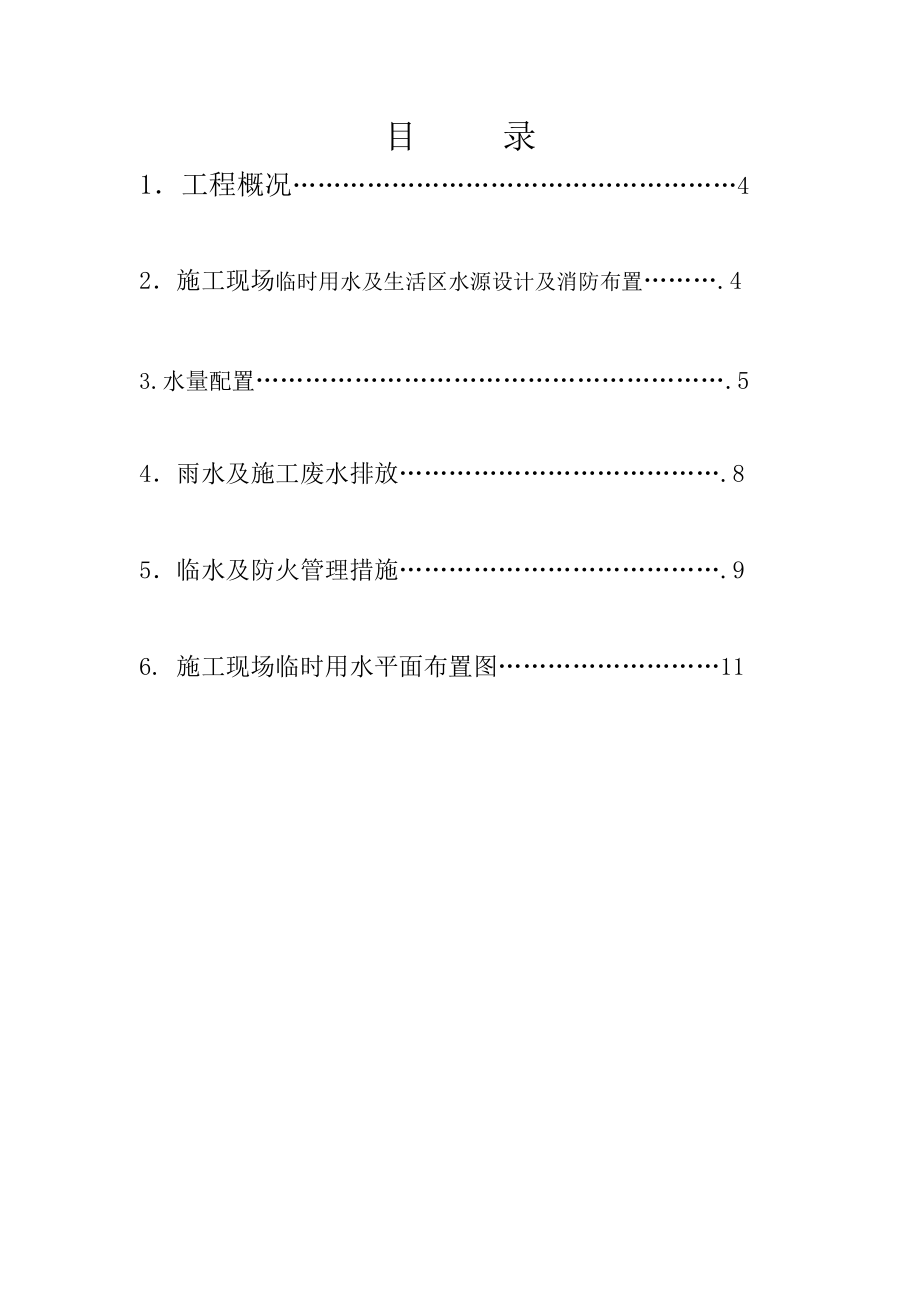

1、武漢市海賦江城項目臨時供水施工方案中國水利水電第十三工程局武漢海賦江城項目部施工組織設計審批表工程名稱：武漢市海賦江城 方案名稱：臨時供水施工方案 編 制：審 核：公司技術質量部：公司安全設備部：審 批：日期； 年 月 日目 錄1工程概況42施工現場臨時用水及生活區水源設計及消防布置.43.水量配置.54雨水及施工廢水排放.8 5臨水及防火管理措施.96. 施工現場臨時用水平面布置圖111、工程概況 本工程由中國水電建設集團房地產武漢有限公司負責開發，位于武漢市江岸區后湖路，與建設渠西路交匯處，單體樓4棟，及地下室，總建筑面積82945.80平方米，建筑高度85.95米，屬于一類普通住宅。2、

2、施工及生活臨時用水水源設計及消防布置2:1臨水布置：21.1 本工程臨時用水總水源位于生活區東南角與市政管網接駁，甲方指定水源點管徑為DN50水源前后設置DN65閥門兩個，DN50水表一塊便于計量，在表后閥加DN65三通和閥門兩個至生活區和水泵房蓄水池，也便于分段控制維修，在施工管道前仔細對現場管道走向進行確定，避免二次挪動管道位置，造成不必要的人工，材料浪費。2:2現場臨時用水布置：21.2施工現場設蓄水池一個，水源有市政管網接入蓄水池，池內安裝DN50浮球一個，蓄水池水位達到浮球位置進水自動關閉，水位下降自動補水，現場安裝KW-15/變頻泵兩臺一備一用，專供施工用水和消防用水，管網擬建建筑

3、物周邊敷設直徑DN80焊接鋼管，水管深埋800mm環形布置，在各樓號適合位置預留DN65閥門引至樓層便于施工，根據現場壓力確定1-5層有市政管網壓力供水，6-28層有變頻泵加壓供水，每層設置DN15接水點一個。2:3場外臨建生活區臨水布置：21.3生活區臨時用水主水管采用PP-R-de63管材引至水表后預留de63三通口連接，管道深埋800mm，衛生間，淋浴間，洗手池管材采用PP-Rde32管材分段控制，分段支管前必須設閥門一個，便于維修管理，生活區設10T水箱一個，與生活區供水管連接，預防停水臨時備用。2:4現場消防及生活區消防布置：消防水源有送往蓄水池DN65管路連接，消防管前端設置DN6

4、5閥門，DN65止回閥各一個，后端與變頻泵出口連接，并設置DN65止回閥一個，平時管道內保持正常壓力，管道與臨時供水管網并聯管徑為DN80，消防支管為DN65，當現場有火情的情況下，備用泵啟動加壓進行滅火，消防支管延建筑物四周敷設，形成環狀，施工現場的消火箱間距半徑為25m.每個消防箱進水口設置DN65閥門一個，并砌筑500閥門井便于防護，消防箱下口砌筑1100*700*200空心砌體管道有空心砌體中接出，空心處四周用鋸沫填實，便于防凍，箱內配置DN65栓頭一個，水帶長25m一盤，Q19水槍一支，施工現場共設計6臺消防箱。施工樓層消防利用樓層施工用水主管道在奇數層預留DN65三通口，消防箱70

5、0*700*200明裝箱用膨脹螺絲固定剪力墻上，高度1100，箱內配置DN65消火栓，Q19水槍?zhuān)鋫鋬蓷lDN65水龍帶長50m ,并設有明顯標識，消防箱設置在各棟號中部，施工前做好預留洞口工作，便于后期安裝。生活區和辦公區配置消防箱4臺，內設DN65栓頭，25m水龍帶,Q19水槍?zhuān)紤]消防半徑50m,范圍內設置，管徑設置PP-Rde63，水源有生活區主管道連接，施工方法與施工現場一致，消防箱周?chē)?m范圍內不得堆放其它物品，消防箱并設有明顯標識，一但發生火情時，打開消防栓進行滅火。3：水量配置：工程用水量計算：工地施工工程用水量計算公式： 其中 q1 施工工程用水量 (L/s)；K1 未預見的

6、施工用水系數，（1.051.15）Q1 年（季）度工程量 (以實物計量單位表示)，（季工程量砼10000）N1 施工用水定額，（砼養護300Lm3;；沖洗模板5Lm3；t-每天工作班次取2T1-一年（季）度有效工作日K2 用水不均勻系數，(1.5)=1.1xx=0.97LS施工機械用水量計算施工機械用水量計算公式 其中 q2 施工機械用水量 (L/s)；K1 未預見的施工用水系數，(1.05-1.15)Q2 同一種機械臺數(臺)， （按一臺考慮）N2 施工機械臺班用水定額，（對焊機300L臺h；木工場；20L臺h）K3 施工機械用水不均勻系數，(2.0)=1.1x(300+300+20)

7、x=0.036LS經過計算得到 q3 = 0.036L/S。辦公區生活用水量計算:生活區生活用水量計算公式： q3=其中 q3 生活區生活用水量 (L/s)；N4 生活區晝夜全部生活用水（按500人考慮）W3 施工現場用水額定（20-60人x3）t-每天每班人數為2.5K4-施工現場不平衡系數（1.5）q3=0.42LS經過計算得到 q4 = 0.42L/S。消防用水量計算根據消防范圍確定消防用水量 q5 =10L/S。2、4、5求總用水量由于：q=q1+q2+q3+q4=1.77+0.036+0.42+1.16=3.3qLSq5=10LS故總水量Q=q5+q2=11.7LS2、4、6管徑選擇

8、D=0.075m經過計算得到總用水量Q = 11.7L/S。計算的總用水量還應增加10%，以補償不可避免的水管漏水損失。供水管徑由計算得到:d=80mm，作為現場供水管滿足現場生產及生活要求。4：雨水及施工廢水排放：現場基槽四周沿臨時道路外側砌筑200*200排水溝，現場雨水廢水排至排水溝，建設物內施工廢水屋面未做前雨水，由集水坑匯集后，用潛污泵在排入指定市政管線，為滿足市政環衛部門對運輸清潔要求，現場入口設沖洗槽和DN20給水點一處，主要滿足運渣車，運土車清洗。沉淀池做法見下圖。5：臨水及防火管理措施：按臨時消防規范要求，所有消防箱配25m水龍帶1條。建筑內每層配滅火器?，F(xiàn)場配滅火斧、滅火鏟各8把，滅火桶16個,分別設置在辦公區前面。每個辦公室配滅火器1支；木工房、庫房配滅火器2支，其余部位按區域配備滅火器。執行動火證制度，每個動火部位由施工隊伍配專職看火員，并自帶消防水桶和滅火器各一個。施工用水管網由機電安裝隊伍設專人總負責，并派工人值班巡查，要求值班人員有責任心及安全防火意識，并熟悉整個管網的控制?，F(xiàn)場水暖工巡查管網時要隨身攜帶常用維修工具，發現管網滲水時，必須立即維修，保證施工用水。定期檢測水泵運轉并做好記錄，做好水泵的保養維護，發現問題及時處理。消
