基于微震監測技術的深井開采地壓活動規律研究_圖文

1、第26卷 第4期巖石力學與工程學報 V ol.26 No.42007年4月 Chinese Journal of Rock Mechanics and Engineering April ，2007基于微震監測技術的深井開采地壓活動規律研究楊承祥12，羅周全1，唐禮忠1，(1. 中南大學 資源與安全工程學院，湖南 長沙 410083；2. 安徽銅都銅業股份有限公司 冬瓜山銅礦，安徽 銅陵 244000摘要：簡要介紹微震監測技術基本原理及冬瓜山微震監測系統的組成和結構，運用微震監測系統對冬瓜山礦床首采區段不同時段的地壓活動集中區進行圈定，采用量化地震學原理開展巖層應力變形強度分布研究，揭示開采誘

2、發地壓活動的時空變化規律，初步評價盤區隔離礦柱和回采采場的地壓活動狀況及穩定性。研究表明，地壓活動相對集中區的變化與井下采掘活動緊密相關，各地壓活動相對集中區與采掘工程施工位置相對應，在時空上隨采掘活動的改變而發生變化。采場回采區內的地壓活動相對較穩定，掘進活動區內的地壓活動分布較分散且隨采掘活動的結束很快減小或消失，目前首采區段巖層是穩定的。實踐證明，微震監測技術為深井礦床開采地壓活動規律研究提供一種有效技術手段，研究成果為指導礦山安全生產奠定重要的基礎。 關鍵詞：采礦工程；微震監測技術；深井開采；金屬礦山；地壓活動中圖分類號：TD 32 文獻標識碼：A 文章編號：10006915(2007

3、04081807STUDY ON RULE OF GEOSTATIC ACTIVITY BASED ON MICROSEISMICMONITORING TECHNIQUE IN DEEP MININGYANG Chengxiang12，LUO Zhouquan1，TANG Lizhong1，(1. School of Resources and Safety Engineering，Central South University，Changsha ，Hunan 410083，China ；2. Dongguashan Copper Mine，Anhui Tongdu Copper Co.，L

4、td. ，Tongling ，Anhui 244000，China Abstract ：By introducing the basic principle of the microseismic monitoring technique and the components and structure of the ISS microseismic monitoring system used in Dongguashan Mine，the relative concentrating area of the geostatic activities is compartmentalized

5、 in the first mining area of Dongguashan ore deposit within different periods. The system and the principle of the seismology are adopted to study the intensity distribution of the stress and displacement to discover the temporal and spatial change rules of the geostatic activity produced by the min

6、ing and to evaluate the geostatic activity situation and the stability of the insulating pillar and main mining area. The study indicates that the change of the concentrating area of geostatic activity is dependent on the underground mining activities. Every concentrating area is corresponding to th

7、e position of each mining project. The geostatic activity changes in time and space with the change of mining project position accordingly. The geostatic activity within the mining area of stope is relatively stable. The distribution of geostatic activity in excavating area is separate and reduces q

8、uickly or even disappears with the completion of excavation. The rock mass within the first mining area of Dongguashan ore deposit is stable now. The practice proves that the microseismic monitoring technique is an effective method to study the rule of geostatic activity in deep mining. The result s

9、ettles an important base for Dongguashan Mine to produce safely.Key words：mining engineering；microseismic monitoring technique；deep mining；metal mine；geostatic activity收稿日期：20060519；修回日期：20061115基金項目：國家“十五”科技攻關計劃項目(2004BA615A04 ；國家自然科學基金重大項目(50490274作者簡介：楊承祥(1965 ，男，博士，1987年畢業于中南工業大學采礦工程專業，現為高級工程師，主

10、要從事礦床深井開采與災害控制方面的研究工作。E-mail ：tlycq第26卷 第4期 楊承祥，等. 基于微震監測技術的深井開采地壓活動規律研究 819 1 引 言近十幾年來，隨著數字技術、計算機技術、地球物理學和量化地震學的快速發展，微震監測技術在國外特別是南非、加拿大等國的深井礦山中得到了廣泛應用1。我國也有少數礦山開展礦山地壓活動的微震監測，如門頭溝煤礦于20世紀80年代就采用波蘭SYLOK 微震監測系統進行地壓活動的監測，興隆莊煤礦于21世紀初采用澳大利亞研制的地震監測系統、凡口鉛鋅礦于2004年引進加拿大ESG 微震監測系統26進行地壓活動的監測。當前，我國礦山進入深井開采已呈必然趨

11、勢，為實現安全生產，開展基于微震監測技術的深井礦山巖體破壞和地壓活動規律研究顯得迫切而重要。冬瓜山礦床賦存于6901 007 m，主井深度為1 120 m(+951 025 m，具有原巖應力高(38 MPa 、巖溫高(39 、存在巖爆傾向等復雜開采技術條件，是國內目前開采深度達到1 000 m的大型深埋銅礦山之一，屬典型的深井開采礦山7。為保證礦山高效安全開采，“十五”期間，“深井巖爆與地壓監測及控制技術研究”課題組引進南非ISS 微震監測系統，建立了以微震監測為主的巖爆與地壓綜合監測系統，開展對巖體應力活動的動態實時監測，采集巖體活動的振動波形數據，進行地震學處理、分析和可視化研究，初步揭示

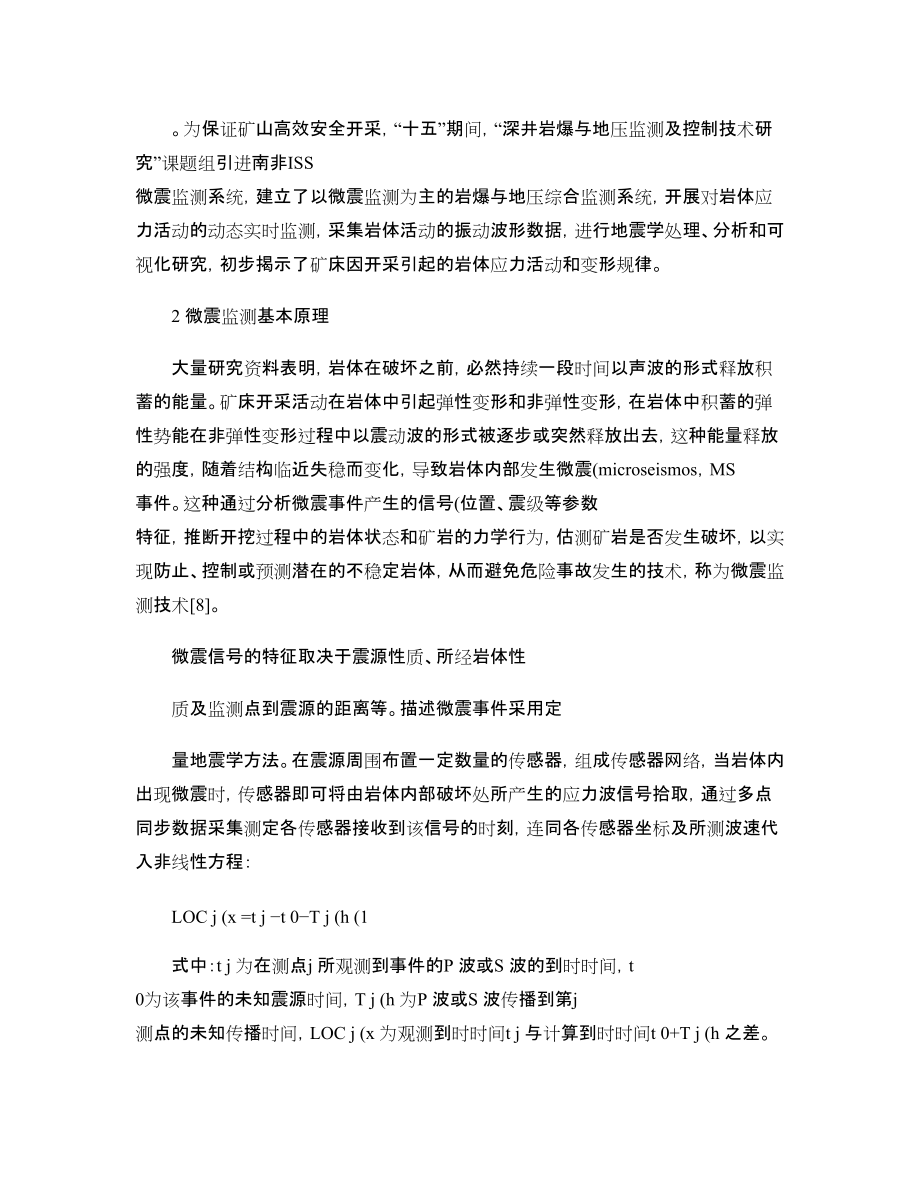

12、了礦床因開采引起的巖體應力活動和變形規律。2 微震監測基本原理大量研究資料表明，巖體在破壞之前，必然持續一段時間以聲波的形式釋放積蓄的能量。礦床開采活動在巖體中引起彈性變形和非彈性變形，在巖體中積蓄的彈性勢能在非彈性變形過程中以震動波的形式被逐步或突然釋放出去，這種能量釋放的強度，隨著結構臨近失穩而變化，導致巖體內部發生微震(microseismos，MS 事件。這種通過分析微震事件產生的信號(位置、震級等參數 特征，推斷開挖過程中的巖體狀態和礦巖的力學行為，估測礦巖是否發生破壞，以實現防止、控制或預測潛在的不穩定巖體，從而避免危險事故發生的技術，稱為微震監測技術8。微震信號的特征取決于震源性

13、質、所經巖體性質及監測點到震源的距離等。描述微震事件采用定量地震學方法。在震源周?chē)贾靡欢〝?shù)量的傳感器，組成傳感器網絡，當巖體內出現微震時，傳感器即可將由巖體內部破壞處所產生的應力波信號拾取，通過多點同步數據采集測定各傳感器接收到該信號的時刻，連同各傳感器坐標及所測波速代入非線性方程：LOC j (x =t j t 0T j (h (1式中：t j 為在測點j 所觀測到事件的P 波或S 波的到時時間，t 0為該事件的未知震源時間，T j (h 為P 波或S 波傳播到第j 測點的未知傳播時間，LOC j (x 為觀測到時時間t j 與計算到時時間t 0+T j (h 之差。通過求解5個以上方程構

14、成方程組的唯一解，可確定震源的時空參數，達到定位之目的。礦床開采活動產生應力集中。要監測巖體對開采的反應，就必須連續不斷地在時間和空間上量化描述應力和應變狀態流動變化的參數。地震事件分析是對出現于一定體積V 和一定時間t 內的許多地震事件數量和強度的分析。常采用4個獨立的地震活動參數(E ，M ， 的對數形式對地震活動進行量化和定義。其中，為事件間的平均時間，為相臨事件之間的平均距離(包括震源大小 ，M 為地震矩的和，E 為發射能量的和。由這4個基本量可以推得十幾個地震參數，如地震應變s 、地震應力s 、視體積V A 、地震Schmidt 數Sc s 等。這些參數描述了同震變形及其相關的應變率

15、、應力和流變特性的統計特性。與本文相關的主要參數和公式為lg E (ergs = 2.4m + 5.8 (2m =23lg M 6. 1 (3A =E /(A (4V A =M /(c 3A =M 2/(c 3GE (5式中：m 為震級；E 為發射的地震能(J；A 為視應力(Pa； 為震源處的平均位移(m；A 為震源面積(m2 ；c 3為尺寸因素，且c 32；G 為剛度；M 為地震矩(N·m 。3 微震監測系統組成和結構冬瓜山微震監測系統由硬件和軟件組成。硬件系統包括地震傳感器(sensor、數據采集單元地震儀(quake seismometer，QS 、井下通信控制中心(seism

16、ic·820· 巖石力學與工程學報 2007年controller 、地面監測控制中心、終端用戶計算機及通訊電源電纜。軟件系統包括控制和管理微震監測系統的運行控制軟件(RTS；對采集的波形進行地震波波形分析、處理和參數計算，提供地震學分析平臺的地震學分析軟件(JMTS；以及在三維窗口中顯示對采集地震數據分析的各類圖像，提供多種參數的時間序列曲線和圖表，滿足不同空間和時間范圍地震活動研究需要的微震事件可視化解釋分析軟件采用尾砂膠結充填，礦柱采場用尾砂充填。首采區 段劃分4個盤區，盤區和采場分布見圖2。2004年開始回采，至2006年9月，522#，526#，528#采場已回采

17、結束，但尚未充填。雖然采動范圍大，但采空區體積較小且相對孤立?；夭蓞^(qū)域主要集中于1#2#盤區南端，掘進工作主要是礦體上部的鑿巖硐室施工和礦體底部的巷道掘進和拉底工程施工。 4.2 地壓活動時空變化及相對集中區圈定由于礦山在不同空間區域和時間段進行不同工序的開采活動，為揭示地壓活動的時空變化規律，有必要進行地壓活動的時空特征分析1015(JDI6。微震監測系統組成與結構如圖1所示。該系統由16個傳感器、4個QS 、1個地震儀轉發器(QS_Rep、1個地下控制器、1個地表監測控制中心及與之相連的通訊電纜組成9。每個QS 連接4個傳感器，其中3個為一維傳感器，1個為三維傳感器。各傳感器采集地震模擬信

18、號通過QS 轉換為數字信號傳輸?shù)骄峦ㄐ趴刂浦行?，再通過光纜傳輸?shù)降乇肀O(jiān)測控制中心進行處理和分析。該系統的有效監測范圍為600 m×400 m×220 m，礦床首采區域震源定位誤差10 m，系統靈敏度為2.0里氏震級。結合礦山實際開采情況，按月劃分時間段進行地壓活動分析。這里僅以2005年9月和2006年1月的地壓活動分布及其集中區圈定來說明研究過程和結果。圖3(a，(b分別是2005年9月微震事件空間三維分布透視圖及其水平投影圖。采用系統中JDI 軟件在圖3中對首采區域地震事件進行地壓活動集中區圈定，圖3(c給出首采區地震事件及其空間范圍，圖3(d為地壓活動相對集中區在水

19、平面上的投影范圍(線圈所圍區域 。從圖中可清晰看出地壓活動相對比較集中的區域，集中區較小且比較分散。圖中球體表示地震事件，球的位置為地震震源位置，球的大小為地震矩對數，球的顏色由深到淺分別表示地震事件發生的先后時間。一個地震事件也可由像素點、圓圈、砂漏等符號表示，其大小可由不同的地震參數如震級、地震矩、震源半徑、視應力、釋放的能量等多種參數表示，同樣，球體的4 地壓活動規律研究4.1 首采區段采掘活動冬瓜山礦床首采區段用階段空?qǐng)鏊煤蟪涮畈傻V法開采。礦體緩傾斜，沿礦體走向劃分盤區，盤區之間暫留隔離礦柱，其寬度為18 m。沿盤區長度方向劃分采場，礦房采場長82 m，礦柱采場長78 m，采場寬均為1

20、8 m。先采礦房，后采礦柱，礦房采場監控中心計算機客戶端計算機 (信息中心局域網微震監測系統監控軟件SuSE 計算機操作系統地震學分析軟件 可視化解釋分析軟件地表 地下光纜QS1670 m水平730 m水平QS2875 m水平QS4井下通信控制中心單對銅絞線875 m水平單對銅絞線730 m水平單對銅絞線QS3875 m水平QS Repeater單對銅絞線單對銅絞線圖1 微震監測系統組成與結構Fig.1 Components and structure of microseismic monitoring system第26卷 第4期 楊承祥，等. 基于微震監測技術的深井開采地壓活動規律研究

21、821 注：圖2中4個角上的數字是礦區地理坐標；單位：m圖2 首采區段盤區和采場分布Fig.2 Layout of panels and stopes in the first mining area (a 微震事件空間分布透視圖 (b 地壓集中區水平投影圖(c 微震事件空間分布范圍 (d 地壓集中區水平投影范圍52線圖4 不同時段地壓活動相對集中區變化 Fig.4 Change of relatively concentrating area of geostaticactivity in different periods活動相對集中區發生了明顯的變化。對比井下采掘活動記錄可知，地壓活動相

22、對集中區的變化與井下采掘活動緊密相關，各地壓活動相對集中區與采掘工程位置相對應。首采區各個地壓活動相對集中區之間相對獨立，表示地壓活動較弱，采掘活動引起巖層活動之間的相互影響小。 4.3 巖層應力及變形強度分布采用地震學參數平面震源上的平均位移( 和視應力(A ，在水平面上分別繪制和lg A 的等值線圖，研究其分布特征，分析首采區段巖層應力和變形及其強度分布。這里仍以2005年9月和2006年1月2個時段的地壓活動研究為例加以討論。圖3 2005年9月地壓活動相對集中區Fig.3 Relatively concentrating area of geostatic activitiesin S

23、ept. 2005顏色亦可用于表達其他地震參數。采用同樣的方法可獲得2006年1月的地壓活動相對集中區的空間分布及其在水平面上的投影范圍。把2005年9月和2006年1月的地壓活動相對集中區重疊后如圖4所示，其中2005年9月的地壓活動相對集中區范圍線用實線表示。顯然，地壓·822· 巖石力學與工程學報 2007年圖5是2005年9月首采區段的和lg A 等值線圖。從圖5(a可以看出，井下采掘引起的位移分布靠近52與53線的回采區、盤區北部和東部區域。最大位移集中區域位于528#采場的53線頂板巖體，位移約為0.04 m，其他位移區的位移都小于0.01 m，發生在首采區域采

24、掘范圍附近。這些變形與這期間采場頂板鑿巖和采場底部結構施工以及回采爆破有關。圖5(b表明，較大的視應力主要分布于采場開采活動區，其量值大約為5.8 Pa。值得注意的是，在56線8#10#采場隔離礦柱附近引起了較大的視應力集中區，量值約為8.3 Pa。經現場調查發現，該處掘進巖石為有巖爆傾向的石英閃長巖，地質鉆機在此附近進行探礦活動。結合位移分布可以看出，應力釋放除在很小的范圍內引起較大位移外，在絕大部分范圍內并沒有產生明顯的位移，說明其量值并不高。56線附近局部出現的視應力集中區與該處的位移發生區基本吻合，說明有一定的位移，但位移并不大。 (a (單位：m (b lgA (單位：Pa圖5 20

25、05年9月巖體應力及平均位移等值線圖 Fig.5 Isograms of and lgA in the first mining area in Sept.2005圖6是2006年1月首采區段的和lg A 等值線圖。對比圖6(a與圖5(a可以看出，該時間段內首采區段位移有兩個特點：一是發生位移的區域縮小了，說明位移區域發生了明顯變化；二是回采范圍發生較大位移區內位移增大到0.046 m。比較圖6(b與圖5(b可以看出，仍然有兩個相對較大的應力集中區，其中量值較大的集中區位于回采范圍內，但該集中區的范圍相對較小，視應力有所下降，量值分別約為5.2和5.9 Pa?；夭蓞^(qū)域應力主要集中在采場位置，最

26、大應力集中區在有巖爆傾向的石英閃長巖中。上述分析表明，通過地震位移和視應力參數可了解首采區段巖層應力和變形大小的變化及其分布，利用其等值線圖可以明確劃分巖層變形和應力 (a (單位：m (b lgA (單位：Pa圖6 2006年1月巖體應力及平均位移等值線圖 Fig.6 Isograms of and lgA in the first mining area in Jan. 2006分布集中區域。首采區段目前應力和位移活動區主要分布于回采和掘進作業區域，相對而言，位移較大的區域主要集中于回采區，掘進區位移作業一旦結束位移就停止。此外，應力和變形是波動的，并不是隨著開采的進行一定會增大，也存在減

27、小的變化。 4.4 盤區隔離礦柱應力及變形研究監測盤區礦柱的應力活動和穩定狀態對礦區安全生產具有重要意義。目前，采場回采活動主要分布于54線隔離礦柱兩側，因此有必要對54線隔離礦柱圍巖中的應力和變形及其分布進行研究。繪制不同時段內隔離礦柱巖體的位移、視應力對數lg A 、累積視體積(cumulative apparentvolume ，CA V 半徑等值線圖，分析不同時間段內隔離礦柱巖體的應力和變形分布。圖7為2006年6月30日前90 d和前300 d隔離礦柱中的位移與lg A 等值線圖、位移與CA V 半徑等值線圖。從前300 d的累積圖形來看，位移總量較小，最大值為0.015 m。相對較

28、大的累積位移主要分布在526#527#采場和545#546#采場區域，且靠近采場的頂板巖層，這是由該區域采場回采比較集中所致；另外，在采場的西北端開挖及其變形引起的位移也較大。最大視應力位于隔離礦柱的WN 端，量值為5.6 Pa。結合位移分布特征和累積視體積分布特征，說明該區域巖體位移由該區域井巷圍巖應力集中形成。從長期來看，累積視體積約等于被開挖出的巖體體積，顯然，最大累積視體積集中于回采區。從圖7可以看出，不同時間段內位移、視應力和累積視體積的空間和強度分布發生了明顯變化，到后期(前90 d，隔離礦柱WN 端應力、視位移及累積視體積都減小或消失了，進一步證明隔離礦柱WN 端的地壓活動及巖層

29、應力和變形是由井巷掘進所引起。第 26 卷 第 4 期 楊承祥，等. 基于微震監測技術的深井開采地壓活動規律研究 823 (a 前 300 d 位移和視應力等值線圖 (b 前 300 d 位移和 CAV 半徑等值線圖 (c 前 90 d 位移和視應力對數等值線圖 (d 前 90 d 位移和 CAV 半徑等值線圖 Fig.7 圖 7 隔離礦柱應力及變形分布(位移單位：m；應力單位：Pa Distributions of stress and displacement of insulating pillar(unit of displacement：m；unit of stress：Pa 4.5

30、 采場圍巖地壓活動研究 用分析隔離礦柱的方法對 522#試驗采場進行 地壓活動研究。圖 8 是系統運行(2005 年 9 月 1 日 起30，90 和 300 d 后，522#采場縱剖面上的圍巖 應力和位移分布圖。從圖中可以看出，系統運行后 30 d 內產生位移的范圍較小，且集中于采場的上下 端；隨著開采的進行，產生位移的范圍從該位置沿 底部結構水平逐漸擴大， 但是累積位移量變化不大， 量值小于 0.003 m。圍巖應力變化相對比較明顯，與 采場開采過程密切相關，隨著開挖體積不斷增大， 視應力集中區范圍擴大，其量值增大，但最大視應 力值并不隨其增大，相反還減小，30 d 為 8.5 Pa， 9

31、0 d 為 8.0 Pa，300 d 為 6.0 Pa。從位移和視應力變 化范圍可看出，開挖過程中巖體的狀態，產生位移 和應力的范圍在擴大，對周?chē)鷰r體影響在增強。位 移和視應力量值較小，說明采場的地壓活動較弱， 采場的巖層是穩定的。 (b 系統運行后 90 d (c 系統運行后 300 d 圖8 (a 系統運行后 30 d 522#采場縱剖面上的圍巖應力和位移分布(位移單 位：m；應力單位：Pa Fig.8 Distributions of stress and displacement of rockmass on longitudinal section of stope #522(uni

32、t of displacement：m；unit of stress：Pa ·824· 巖石力學與工程學報 2007 年 Chinese Journal of Rock Mechanics and Engineering ， 2002 ， 5 結論與建議 6 21(Supp.2：2 6092 612.(in Chinese 趙向東，王育平，陳 波，等. 微地震研究及在深部采動圍巖監測 中的應用J. 合肥工業大學學報(自然科學版，2003，26(3：363 367.(ZHAO Xiangdong，WANG Yuping，CHEN Bo，et al. On the micros

33、eismic technology and its application to monitoring of rock stability in deep mine caving processesJ. Journal of Hefei University of Technology(Natural Science， 2003， 26(3： 363367.(in Chinese 7 楊承祥，羅周全. 深井高應力高溫緩傾斜礦床開采技術研究J. 金 屬礦山，2005，(4：710.(YANG Chengxiang，LUO Zhouquan. Research on mining technolo

34、gy for high stress high stress and high temperature gently in inclined deep depositJ. Metal Mine， 2005， (4： 710.(in Chinese 8 MENDECKI A J. Seismic monitoring in minesM. London，UK： Chapman and Hall Press，1997. 9 唐禮忠，楊承祥，潘長良. 大規模深井開采微震監測系統站網布置 優化J. 巖石力學與工程學報，2006，25(10：2 0362 042.(TANG Lizhong，YANG C

35、hengxiang，PAN Changliang. Optimization of microseismic monitoring network for large-scale deep well miningJ. Chinese Journal of Rock Mechanics and Engineering，2006，25(10： 2 0362 042.(in Chinese 10 EBRAHIM-TROLLOPE R，JOOSTE Y. Seismic hazard quantifycationC/ POTVIN Y，HUDYMA M ed. Controlling Seismic

36、Risk， Proc. of the 6th International Symposium on Rockburst and Seismicity in Mines. Nedlands：Australian Centre for Geomechanics Press，2005： 157164. (1 冬瓜山數字化微震監測系統應用研究初步 揭示了現有開采條件下首采區段地壓活動的規律。 研究表明，首采區段應力和位移活動區主要分布在 回采和掘進作業區域。 (2 目前的地壓活動主要由采掘活動引起，各 地壓活動集中區與采掘工程相對應，在時空上隨采 掘活動的改變而發生變化；累積位移量和應力都較 小，說明

37、地壓活動較弱，總體來看，巖層是穩定的。 (3 基于微震監測技術礦床開采誘發的地壓活 動規律研究有待于進一步深入。需要不斷開展微震 事件的震源空間分布、震級、事件發生頻率等與地 質構造及開挖過程之間的關系研究，地壓活動和深 井圍巖應力分布狀態的特征及變化形式研究，預測 巖爆和地壓危險區和危險程度等研究。實踐證明， 微震監測技術為深井礦床開采地壓活動規律研究提 供了一種有效技術手段?？梢灶A(yù)見，隨著研究工作 的深入，該方法可為采取合理有效的措施控制礦山 工程巖體破壞與巖爆地壓災害提供依據，研究成果 可為指導礦山安全高效生產奠定基礎。 參考文獻(References： 1 ORTLEPP W D. R

38、aSiM comes of agea review of the contribution to the understanding and control of mine rockburstsC/ POTVIN Y， HUDYMA M ed. Controlling Seismic Risk ， Proc. of the 6th International Symposium on Rockburst and Seismicity in Mine. Nedlands：Australian Centre for Geomechanics Press，2005：320. 2 魯振華，張連成. 門

39、頭溝礦微震的近場監測效能評估J. 地震， 1989，(5：3239.(LU Zhenhua，ZHANG Liancheng. Evaluation of efficiency of near field microseismic monitoring in Mentougou MineJ. Earthquake，1989，(5：3239.(in Chinese 3 姜福興， XUN Luo. 微震監測技術在礦井巖層破裂監測中的應用J. 巖土工程學報，2002，24(2：147149.(JIANG Fuxing，XUN Luo， Application of microseismic monit
