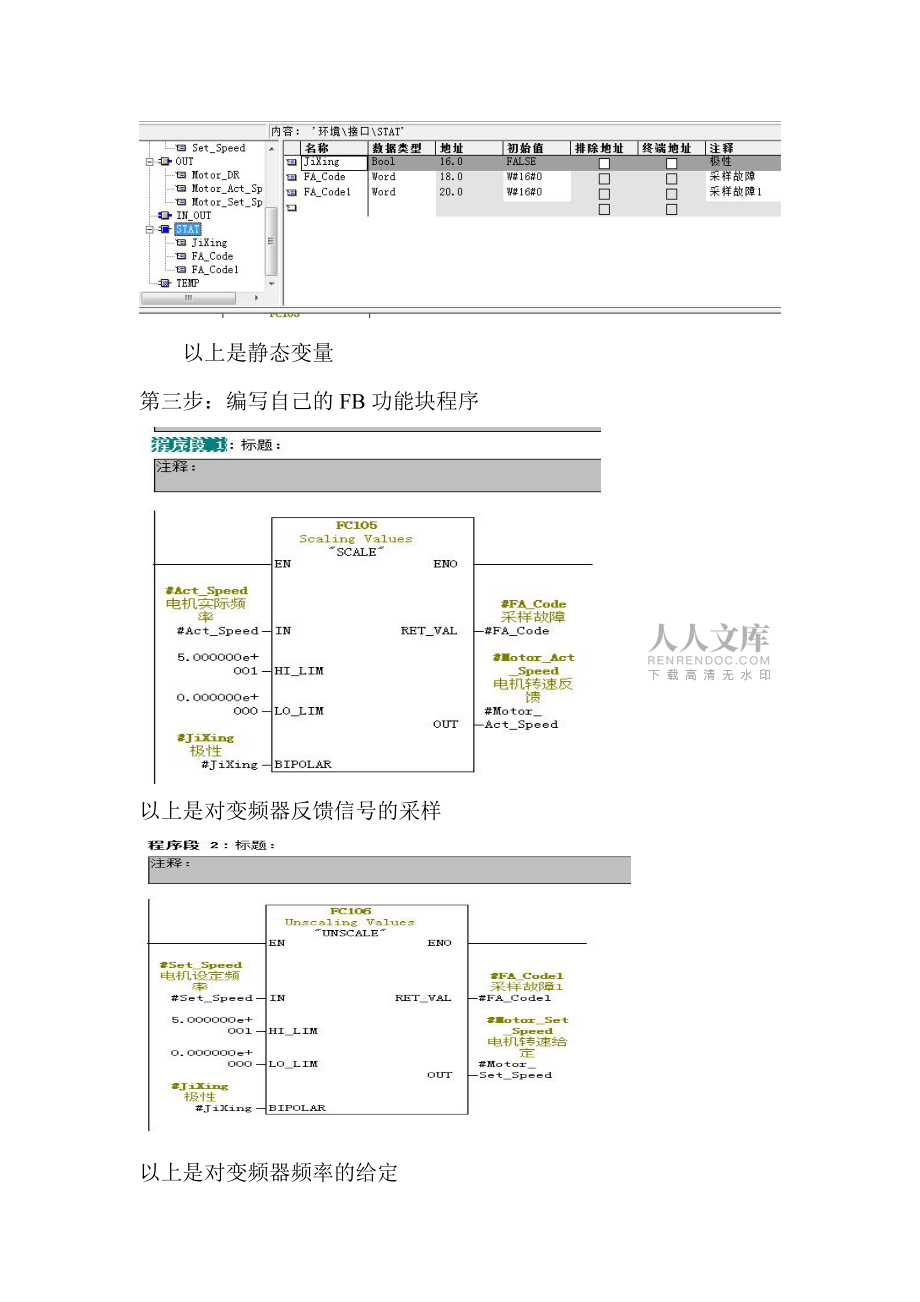

Wincc變量前綴的使用在Siemens Wincc中使用變量前綴可以節省許多不必要的重復圖形，現將Wincc中變量前綴的用法介紹給新接觸Wincc的朋友們，希望大家可以共同提高。第一步：建立一個變頻電機啟動的功能塊FB1第二步：在FB1中定義自己的程序所需的變量以上是輸入變量以上是輸出變量以上是靜態變量第三步：編寫自己的FB功能塊程序以上是對變頻器反饋信號的采樣以上是對變頻器頻率的給定以上是對變頻器啟動/停止的控制第四步：在OB1中分別調用3次FB1，并定義相應的背景數據DB1，DB2，DB3第五步：在Wincc中定義相關可以用到的結構體變量，如圖第六步：在變量管理中建立結構體變量地址的定義：如果數據塊開始地址為0，就從DB1的0開始下面將自動生成Motor結構體的變量第七步：制作Motor.pdl第八步：對里面的變量進行賦值下面舉兩個例子：1. 開關量點：2. 模擬量點：與開關量點類似，然后保存。第九步：在Main.pdl中建立這樣的畫面這兩步很重要是對變量前綴使用的屬性及事件定義。畫面窗口2,3同樣的做法。會出現下列畫面
