接觸網課程設計--高速電氣化鐵道自動過電分相的研究

1、自動化與電氣工程學院接觸網技術課程設計1.基本題目1.1 題目高速電氣化鐵道自動過電分相的研究1.2 題目分析電氣化鐵路每2530km就設一處電分相，每一個分相區長度約80100m，按列車平均速度200km/h，每十分鐘就要過一處電分相，如果手動過電分相，操作頻率太高。必須在很短的時間內就要完成手動分閘、降弓升弓、合閘過程，工作強度大，而且操作不慎會燒傷電分相絕緣設備及受電工滑板，造成事故。目前，在高速電氣化鐵路上都相應的采取了自動過電分相裝置。2.題目：高速電氣化鐵道自動過電分相的研究2.1地面電分相自動轉換裝置2.1.1 工作原理地面過電分相自動轉換裝置設在錨段關節的分相區，在錨段關節的分

2、相區處嵌入一個中性段，其兩端分別由空氣絕緣器間隙1JY、1JY與兩相絕緣網絕緣。兩臺真空負荷開關1ZK、2ZK分別跨接在1JY、1JY上，使絕緣網兩相能通過1ZK及2ZK分別向中性段供電；在線路邊設置四臺機車位置傳感器1CG、2CG、3CG、4CG1。無車通過時兩臺真空負荷開關均斷開，中性段無電。當機車從A相駛來，到1CG處時，真空負荷開關1ZK閉合，中性段接觸網由A相供電，待機車進入中性段，到3CG處時，1ZK分?jǐn)啵?ZK隨即迅速閉合，完成中性段供電的換相交換。由于此時中性段已由B相供電，機車可以在不用任何附加操縱、負荷基本不變的條件下通過電分相區段，帶機車駛離4CG處后，2ZK分?jǐn)啵b置回

3、零，各項設備恢復到無機車通過時的狀態。當反向來車時，由控制系統自動識別，控制兩臺真空負荷開關以相反順序輪流斷開與合。地面自動轉換電分相原理裝置工作原理如圖1所示。 該系統的關鍵技術，是在硬件設備上要要研制出長壽命的真空負荷開關，從相間轉換上要采用可靠的邏輯控制系統，從軟件技術上則要解決變電所、電力機車和自動轉換裝置之間的兼容配合問題。2.1.2 真空負荷開關真空負荷開關是該系統的關鍵設備，它的任務是每當機車通過電分相區段時迅速地完成對機車供電相位的切換，它不同于真空斷路器，也不同于V停反行用的真空負荷線路開關，它的運用特殊性決定了對它運用的特殊要求：為壓縮開關切換過程中的瞬間斷電時間，減輕對機

4、車的機電沖動，在大波距的情況下，要求其分合閘速度快并有較高的響應速度；要求據有較強的機械和電氣壽命。由于需要頻繁動作，要求其工作壽命長，且抗震動。A相B相中性段1CG2CG3CG4CG1ZK2JY1JY2ZK 圖1 地面自動轉換電分相裝置工作原理圖新型真空負荷開關，在真空滅弧室中選用了大口徑、大波距的沖壓型波紋管，并采用預拉伸裝置技術，以減小波紋管大為面積的形變，提高其使用壽命。還采用了新型高壓消汽劑和可閥焊封裝等新技術、新工藝，在開關整體裝配設計上加強減震環節，開關機構采用既簡單又實用的電磁合拍式。由于采取克一系列有效地技術措施，使開關的機械和電氣壽命超過6萬次。真空負荷開關的主要技術參數如

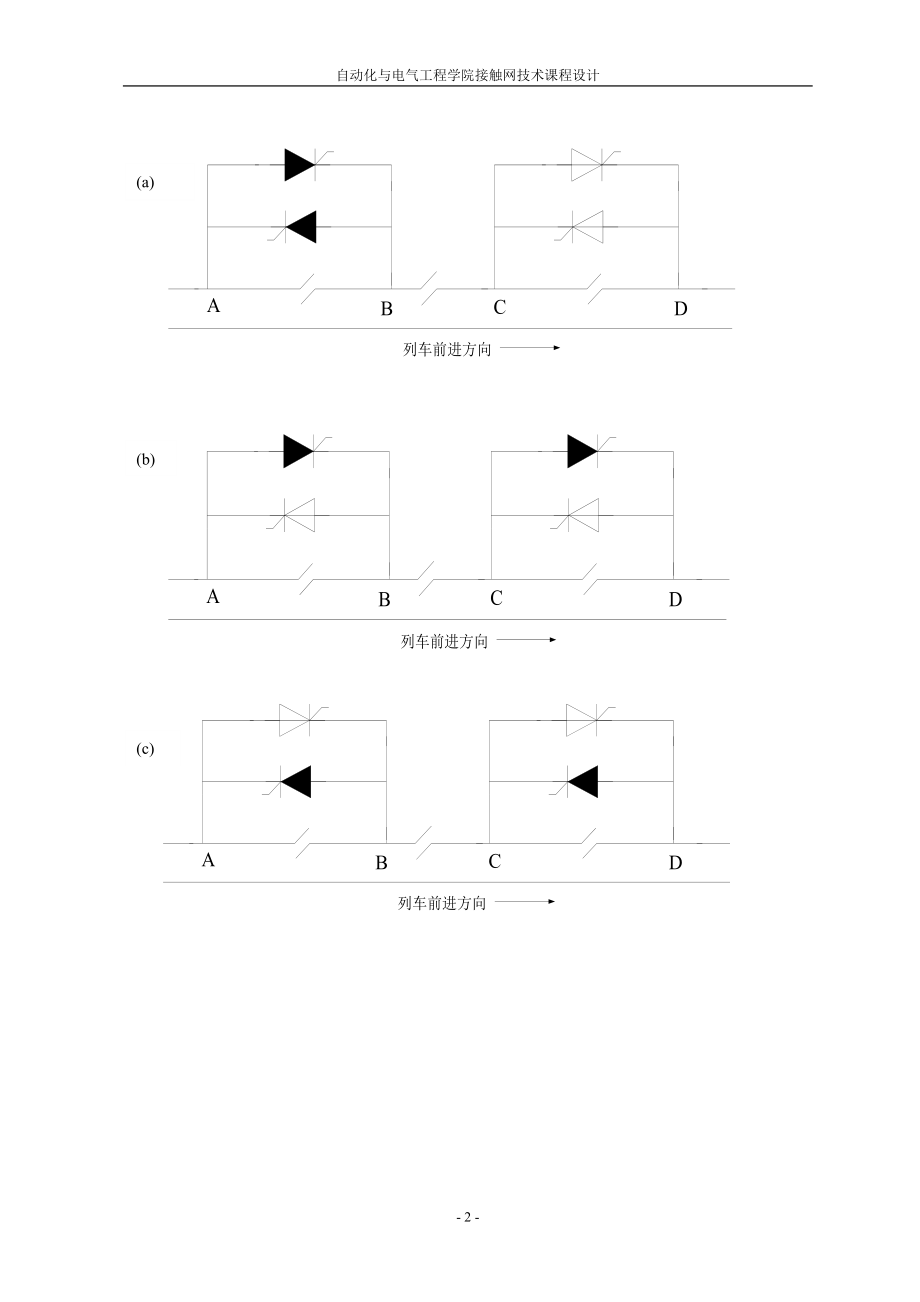

5、下：額定工作電壓27.5kV（工頻有效值）；工頻耐壓 95kV，持續1min（斷口間及本地對地）；額定關合電壓流 20kA；額定工作電流 1000kA；合閘時間 不大于70ms。半導體開關及并聯電路組成的無接點轉換開關，如圖2所示，保證機車在牽引狀態下通過分區，而且原邊電路不斷開，從而提高了列車的行車安全性。圖、(b)、(c)、(d)、(e)是表示機車隨著通過分相區的時段，四個半導體開關的斷開與閉合的過程。2.1.3 控制系統轉換裝置控制系統是實現對各執行部件精確可靠的自動控制和狀態監視，系統控制原理如圖3所示。該系統據有如下功能：有足夠的邏輯運算及控制功能，以實現裝置運行的自動化；能自

6、動檢出裝置運行中出現的各種故障并分類報警，便于查找排除；有較高的響應速度，以壓縮開關切換時的瞬間斷電時間；有較強的抗干擾性能，能在強電磁干擾條件下可靠工作。(a)(b)(c)(d)(e)圖2 半導體自動轉換示意圖控制裝置采用了以可編程序控制器為核心的控制系統?？删幊炭刂破魇且晕⑻幚砥鳛楹诵牡臋C(jī)電一體化的自動控制裝置，它把計算機技術、控制技術和通信技術融為一體，它與被控制設備的連接適應性好，采用簡明的邏輯語言，具有很強的抗干擾能力，適用于工業控制的工業環境，功能強、性能優。同時，再加上機車位置傳感器、輸入信號隔離、輸出驅動、電源、顯示、報警、試驗等部分，組成裝置的控制系統，使系統工作更加穩定、可

7、靠。機車位置傳感器是設置在電分相處的信號裝置，它要為機車提供準確的位置信息，對于電分相自動轉換裝置而言，對機車位置的準確判斷是系統成功轉換的關鍵。我們選用的機車位置傳感器，應能在電氣化區段與其他閉塞信號軌道電路疊加使用，互不干擾，并且每臺為兩套電路雙機熱備用，以滿足系統無故障連續運行的要求。電動斷電標是報警環節的一部分，它的新標及準備斷電標均有互成90°的兩個位置，即顯示位和菲顯示位。當裝置正常運行時，它處于菲顯示位，司機不斷電帶負荷過電分相；當裝置因故障檢修撤出運行時，它自動轉到顯示位，提示司機按斷電過電分相操作。2.1.4 優點接觸網無供電死區，無須司機操作，機車上主斷路器無須動

8、作，自動換相時接觸網中性段瞬間斷電時間很短，且此時間與行車速度無關，可適用于0350 km/h 速度范圍，對行車中可能出現的限速、一度停車等情況均能正常工作。2.1.5 這種方案的缺點中性段的長度難于確定。對于只有1個受電弓的列車或是雙機重聯、2臺機車緊靠的列車，中性段的長度可以按雙機長度來確定。對于雙機重聯，機車分布在首尾的列車或是多弓動力分散型列車，中性段要按整個列車長度來考慮。中性段的長度必須考慮本區段運行模式的多樣性。過分相區后合閘時的電流沖擊比較大，如果機車上不采取措施限制合閘沖擊流，有可能造成電機環火，同時列車沖動也使乘客難于忍受。圖3是637次列車、573號機車兩次過分相段時的電

9、流波形，第2次的合閘涌流為機車原負荷的9.5倍。這可能是由于負荷開關帶負荷分?jǐn)嗪笠鸬闹行远螝垑呵∨c合閘后的電壓相位接近疊造的。解決合閘時的電流沖擊，可在機車上采取措施，即機車上檢測到連續60ms無網壓時，把司機給定拉回到0，延時0.5s，然后再重新啟動機車。司機給定由0到最高值約延時6s。投資巨大，要建分區所，需要有一批管理和操作維護人員。初步估算其投資比第3種方案超出2個數量級，而且后續的管理維護費用相對也較大。2.2柱上式網上斷載自動過電分相裝置上式網上斷載自動過電分相裝置，是三種自動轉換過電分相裝置的一種模式。它的特點是其自動轉換過電分相的設備在支柱上；其次在過電分相的瞬間，對電力機車

10、實行斷電；另外是設備簡單，柱節省地面空間，且減少維護費用。網上斷載自動過電分相裝置，是在接觸網的電分相中性區域安心黃相應實現自動過電分相的裝置設備，是現在無人為干擾的情況下，機車自動通過電分相區域。其基本原理如圖3所示。圖3 網上斷載自動過電分相裝置示意圖圖3中L1、L2為磁控線包，K1、K2為真空滅弧室，MDA位過電壓吸收器，x-y段為中性段絕緣滑道，2、3為兩個分段絕緣器。假使機車由左至右行駛，由A相駛?cè)?，依次?jīng)過ab、cd、xy、ef、gh各區段，進入B相。當機車行駛到12的位置，即進入線包受流區時，機車通過磁控線包L1受流，真空滅弧室K1合閘，2x區段帶電。當機車駛過2以后，離開了控制

11、線包受流區，進入K1供電的分短區，真空滅弧室分閘，機車斷載。此時機車不帶電通過23之間的電分相x-y主絕緣區。通過了3以后，機車通過B相的受流線包L2得到B相的電流，經過4以后，由B相供電。機車反方向行駛時，同理，依次由B相過渡到A相。2.2.1 過渡過程中的過電壓在網上斷載自動轉換過電分相的系統中，過電壓的出現有兩種不同的類型：一是載流過電壓，二是重燃過電壓。在高壓供電電路中產生載流過電壓是必然的，但高壓防護的常規技術及設施也比較成熟，大多采用的是過電壓出現后用RC回路活氧化鋅能量吸收裝置。該裝置中采用了在電流零點上截流的方法，通過改善過電壓的變化率或降低峰值的方法以使過電壓得到緩解。上述設

12、計中，把電磁控制回路能量的釋放確定在一個恒定的時間范圍內，用設定幾何結構的分段絕緣器進行配合，與分合時間為2025ms的開關主回路進行組合。通過對電力機車受電弓受流滑板的滑動調節，形成一個電磁系統控制能量負反饋回路，同步與跟蹤主回路電流過零點的封閉反饋網絡，由網絡自身的負反饋使裝置精確的截流在電流的過零點上。由于實現了電流過零開斷，因此截流值趨向于零，克服了過電壓的產生，同時也解決了重燃過電壓的產生。2.2.2 涌流的限制在網上斷載過電分相裝置的自動切換的換向中，瞬間失電是不可避免的，而相加電時，電力機車的涌流很大。根據資料，日本制式的自動過電分相裝置，其涌流值可達到正常工作電流的67倍，易造

13、成電力機車主斷路器和牽引變電所的跳閘。在該裝置的設計中加強了L1和L2的阻抗作用，使涌流得到了大幅度的限制。經過實測和實驗證明，涌流峰值在電力機車主變壓器原邊為正常工作電流的1.842.57倍，即在280360之間，沒有超過400A的保護整定值。而機車輔機電路的涌流值為正常工作電流的2.53.75倍，即在11602100A之間，沒有超過2800A的保護整定值。為保護機車在過渡過程中有充分余量保障不跳閘，根據涌流時間短的特點，把機車主變電器過流保護與輔機電路過流保護，在電流整定值不變的的前提下，把原來快速靈敏的功能改為0.2s（機車主變壓器過流保護）和0.4s（輔機電路過度保護）的延遲型保護，使

14、機車保護回路延時問題得到了妥善解決。2.2.3 裝置的機械電氣壽命的技術保障措施（1）機械壽命的技術保障從工作原理圖中可以看出，控制開關是一種特殊的結構，控制回路與滅弧室主回路都處在同一電位上，工作時控制回路直接串聯在供電電路之內，由供電電流直接提供電磁能量控制主回路分合閘。這一特殊形式就有一個重要的問題要解決，即每個電力機車的牽引電流變化很大，一般從幾十安到250A間，電流小了電磁力不足，電流過大了，裝置的電磁吸合沖擊力過大，對機械壽命影響很大。該裝置采用了利用電磁飽和來恒定電磁吸合范圍的設計方法，在牽引電流達到30A時可具備正常的工作能力。當牽引電流大于40A時，該裝置進入飽和狀態，保證電

15、磁力恒定，這種設計方法實現了盡管電流有大范圍的變化，但是電磁吸合力在恒定許可的范圍內，保障了機械結構的可靠性。（2）電氣壽命的技術保障從工作原理中可以看出，控制回路與主回路實現了等電位設計，避免了主電路高壓對控制回路的絕緣沖擊，降低了對控制回路電磁線包的絕緣要求。從原理圖中可以看出，裝置合閘時，真空滅弧室是空載無電流的，防止了合閘彈跳電弧燒損觸頭本身的問題，真空滅弧室只承擔了分?jǐn)嚯娏鞯娜蝿?wù)。該裝置采用的是瞬時工作制，實現大冗余量的設計手段，在無機車通過時裝置處于無任何電流的狀態。在機車通過時，自動過電分相的工作過程不到1s，而主回路真空滅弧室從受流到截流時間在20ms以內。裝置采用的真空滅弧室

16、熱穩定參數為4s4kA，電力機車單機網測電流不會超過300A,可見電分相裝置在工作時功率余量是很大的。在工作時間為1s以內的瞬時工作制電路中，電熱元件的功率余量可以擴大為額定時工作容量的1012倍進行衡量，額定電流為400A，滅弧室可擴大為4kV以上。2.2.4 網上斷載過電分相裝置的適用范圍及特點適應全天候和海拔2500m以下的電氣化鐵路；適應大坡度2以下重載列車的上下坡運行，并能適應單機雙機或三機各種牽引方式；裝置能適應根據要求局部改造的各類電力機車，并能運行于常速重載線路；整體裝置安裝在支柱上，具有良好的安全防范效果，同時無需征用土地建房和配備值班人員，有利于降低投資和推廣使用；裝置的機

17、械壽命和電氣壽命均為10萬次；裝置結構簡單，使用方便，維修簡易。2.3車載斷電自動轉換電分相裝置車載斷電自動轉換電分相裝置，是在電力機車控制室內及電分相區域安裝必要的裝置和設備，以至于不需要人為干預而實現電力機車自動轉換的電分相裝置。是目前世界上所出現的三種自動過的電分相形式的一種，這種裝置在廣州鐵路（集團）公司研制成功，并且通過技術鑒定。車載斷電自動轉換電分相裝置包括四種設備：地面感應裝置，簡稱地感器，它安裝在電分相區域中的相應位置，能準確為電力機車進行斷電過電分相提供準確的位置信息；車載感應接收裝置，稱信號接收器，它是安裝在電力機車上，專門用于接收地感信息的裝置；主電路設備，它是實現過電分

18、相時斷開、分合主電路電源的主體設備；控制設備，它是實現自動化及智能化的主體設備。控制裝置通過航空插座與機車的控制電路、速度信號和感應接收信號接通。各點的信號經過控制裝置的各路信號調理電路調整，再通過可編程控制器進行信息處理。在控制裝置中，處理較多的是感應接收信息和速度信息，要求控制裝置應準確接收分相區地面感應器的信號以及運行速度信號，以計算斷電、延時時間，因此也嚴格要求控制裝置本身的可靠性高，工作時不得對機車控制電路的運行產生影響?？刂蒲b置獲取各種信號的方法是將各檢測點的信號和控制信號引入控制裝置的接線端子?？刂蒲b置的主要功能是根據機車的運行方向、機車運行速度、主斷路器的工作狀態及機車運行位置

19、進行自動控制機車通過分相區間。在控制裝置的工作期間，當機車在非分相區運行時，司機可按照正常操作程序進行操作，當機車接近分相區間時，可由裝置自動控制通過分相區，也可由司機手動控制通過，無需進行轉換。車載斷電自動轉換過電分相系統的一個重要組成部分是分布在每個分相點的地面感應器。裝置通過地面感應器接收到的分布在分相點軌道兩邊的地面感應器信號，來判斷是臨近分相點或是已經過了分相點，并發出相應的控制信號。為了保證車載斷電自動轉換過電分相控制裝置的正常工作，機車的合主斷路器信號會使控制裝置初始化，并使各狀態標志位為等待過電分相點的狀態。2.4三種自動過電分相方式的比較2.4.1 車載斷電自動轉換電分相裝置

20、的優越性、實用性和待完善的問題（1）采用自動過電分相代替?zhèn)鹘y(tǒng)的手動操作過電分相，較大地減輕了乘務員的勞動強度，能有效地避免由于乘務員疏忽、操作不當而引起的燒電分相絕緣器、變電所跳閘而中斷供電等事故以及由此造成的經濟損失。（2）地面感應器采用免維護的材料，基本上可以達到一勞永逸，不僅提高了地面感應器的安全可靠性，還可以大大降低成本。（3）在高速運行區段，自動過電分相更是顯示出了其強大的優越性，不但避免了乘務員對過電分相的頻繁操作，而且使過電分相區提高了安全度，并較大地減少了速度損失。（4）車載斷電自動過電分相系統，從總體上講是技術先進、設計合理、結構緊湊的一種較為理想的方案和系統，但從高速度、大

21、坡道及更廣泛的意義講，也有不完善的地方及要改進的以下各方面：斷電區較長，有一定速度損失，按目前的控制模式，用來使主斷路器強迫斷開和合閘所用的地面感應器距分相區還有45m，所以在大坡道低速行駛時，自動過電分相斷電和合閘相距時間較長，機車速度損失多大，這種情況尚需完善改進。擬根據接收到的不同地面感應器信號時的通過速度、升前弓和升后弓、接收感應器所處位置進行精確計算斷電和合電。如斷主斷路器時受電弓離分相絕緣器距離為1015m；合主斷路器時受電弓離分相絕緣器距離為20m左右，較大程度地減少了速度損失和斷電距離；該系統是與機車其他控制系統分開的、獨立的自動過電分相控制系統，雖在檢修和運用方面具有較強的獨

22、立性，但也存在兩個控制系統并存的資源上的浪費；若用于高速電氣化鐵路，有些電路還需進一步優化，并在高速線路上做相應運行試驗。2.4.2 地面電分相自動轉換裝置與供電設備、機車的兼容問題地面型電分相自動轉換裝置的工作原理，就是將電力機車這一復雜的大功率負荷，在瞬間進行換相的前提下，實現帶負荷轉換。這種帶負載的切換勢必產生較大的過渡過程，這對機車電氣設備、供電系統電氣設備及其運行安全危害極大。因此，如何降低合閘電壓時完善和提高該系統工作性能的方向，而其有效手段是選擇合閘相位，使其電沖擊達到最小。通過研究、試驗，研制成功了智能選項開關。智能選相開關的研制成功不僅可以解決地面型電分相自動轉換裝置的過電壓

23、問題，并使該裝置與相關設備的兼容問題圓滿解決。2.4.3 柱上式網上斷載自動過電分相裝置改進與優化（1）柱上式網上斷載自動過電分相裝置是一種結構簡單的自動電分相方式，在實現消除截流過電壓和重燃過電壓時，是采用電流零點上截流的方法，在電磁控制回路能量釋放研究方面，還需完善及優化，以消除明顯的電弧及火花現象。（2）在換相加電過程中，涌流的限制同樣是一個待研究的問題，應合理確定L1和L2的阻抗作用。（3）該設備目前只能滿足100km/h的運行要求，為適應高速電氣化鐵路的需要，適應更高速度的運行要求，還需解決許多技術問題。結 論自動過電分相是高速電氣化鐵路的重要組成部分。保證了列車快速，安全通過電分相裝置。，如果手動過電分相，操作頻率
