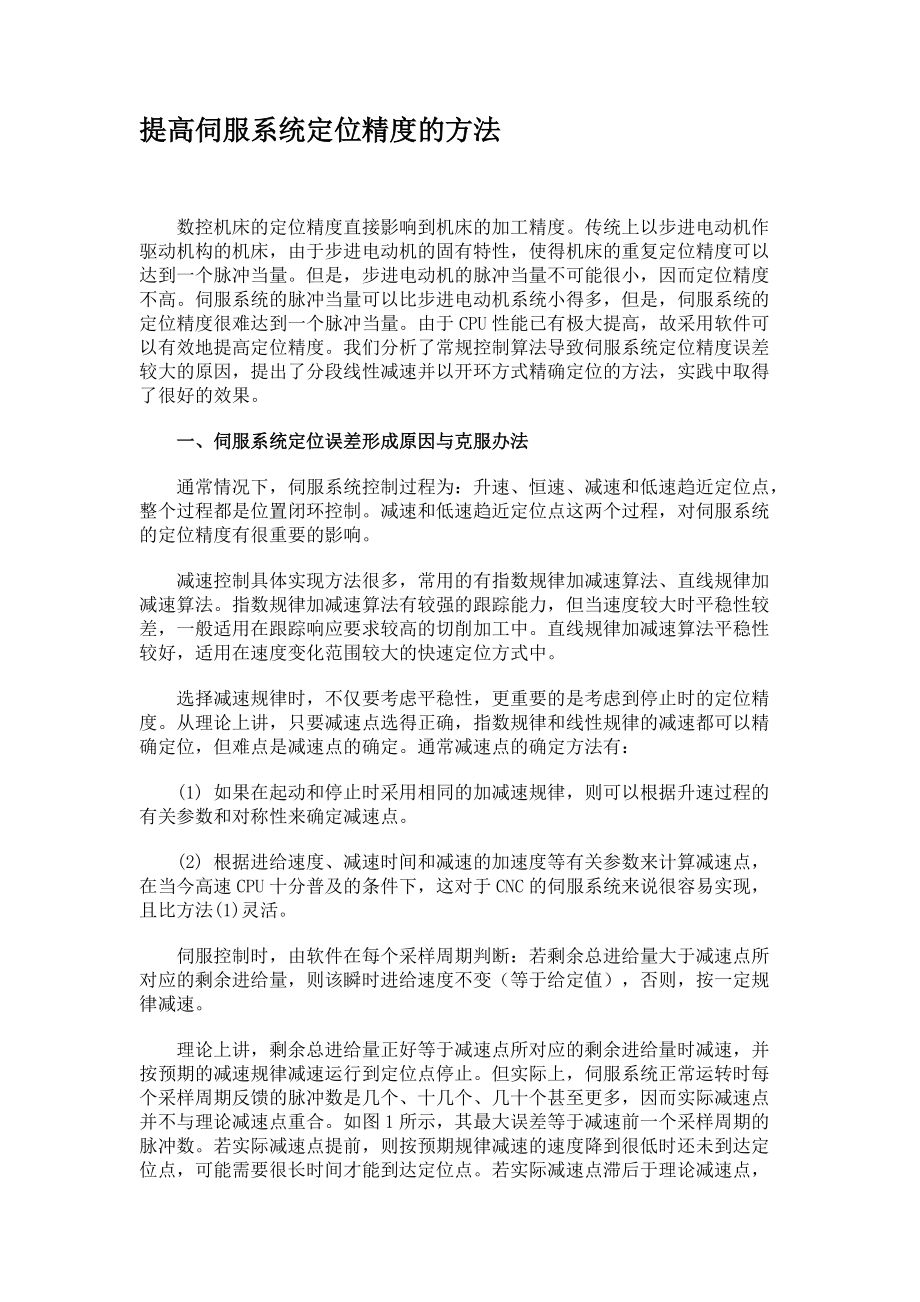

提高伺服系統定位精度的方法_第1頁
提高伺服系統定位精度的方法_第2頁
提高伺服系統定位精度的方法_第3頁
提高伺服系統定位精度的方法_第4頁
全文預覽已結束

下載本文檔

版權說明:本文檔由用戶提供并上傳,收益歸屬內容提供方,若內容存在侵權,請進行舉報或認領

文檔簡介

1、提高伺服系統定位精度的方法         數控機床的定位精度直接影響到機床的加工精度。傳統上以步進電動機作驅動機構的機床,由于步進電動機的固有特性,使得機床的重復定位精度可以達到一個脈沖當量。但是,步進電動機的脈沖當量不可能很小,因而定位精度不高。伺服系統的脈沖當量可以比步進電動機系統小得多,但是,伺服系統的定位精度很難達到一個脈沖當量。由于CPU性能已有極大提高,故采用軟件可以有效地提高定位精度。我們分析了常規控制算法導致伺服系統定位精度誤差較大的原因,提出了分段線性減速并以開環方式精確定位的方法,實踐中取得了很好的效果

2、。    一、伺服系統定位誤差形成原因與克服辦法    通常情況下,伺服系統控制過程為:升速、恒速、減速和低速趨近定位點,整個過程都是位置閉環控制。減速和低速趨近定位點這兩個過程,對伺服系統的定位精度有很重要的影響。    減速控制具體實現方法很多,常用的有指數規律加減速算法、直線規律加減速算法。指數規律加減速算法有較強的跟蹤能力,但當速度較大時平穩性較差,一般適用在跟蹤響應要求較高的切削加工中。直線規律加減速算法平穩性較好,適用在速度變化范圍較大的快速定位方式中。    選

3、擇減速規律時,不僅要考慮平穩性,更重要的是考慮到停止時的定位精度。從理論上講,只要減速點選得正確,指數規律和線性規律的減速都可以精確定位,但難點是減速點的確定。通常減速點的確定方法有:    (1) 如果在起動和停止時采用相同的加減速規律,則可以根據升速過程的有關參數和對稱性來確定減速點。    (2) 根據進給速度、減速時間和減速的加速度等有關參數來計算減速點,在當今高速CPU十分普及的條件下,這對于CNC的伺服系統來說很容易實現,且比方法(1)靈活。    伺服控制時,由軟件在每個采樣周期判斷:若剩余

4、總進給量大于減速點所對應的剩余進給量,則該瞬時進給速度不變(等于給定值),否則,按一定規律減速。    理論上講,剩余總進給量正好等于減速點所對應的剩余進給量時減速,并按預期的減速規律減速運行到定位點停止。但實際上,伺服系統正常運轉時每個采樣周期反饋的脈沖數是幾個、十幾個、幾十個甚至更多,因而實際減速點并不與理論減速點重合。如圖1所示,其最大誤差等于減速前一個采樣周期的脈沖數。若實際減速點提前,則按預期規律減速的速度降到很低時還未到達定位點,可能需要很長時間才能到達定位點。若實際減速點滯后于理論減速點,則到達定位點時速度還較高,影響定位精度和平穩性。為此,我們提出

5、了分段線性減速方法。圖1 減速點誤差示意圖    在低速趨近定位點的過程中,設速度為V0(mm/s),伺服系統的脈沖當量為,采樣周期為,則每個采樣周期應反饋的脈沖數為:N0=V0/。由于實際反饋的脈沖數是個整數,可能有一個脈沖的誤差,即此時速度檢測誤差最大值為l/N0=/(V0)。采樣周期越小、速度越低,則速度檢測誤差越大。為了滿足定位精度是一個脈沖的要求,應使V0很小,使得N01,此時速度檢測誤差達到100甚至更高。如果此時仍然實行位置閉環控制,必然造成極大的速度波動,嚴重影響伺服機構的精確定位。所以,我們認為此時應采取位置開環控制,以避免速度波動

6、。    二、分段線性減速精確定位    1、方法與步驟    分段線性減速的特點是減速點不需要精確確定,減速過程速度曲線如圖2所示。首先討論最不利情況,即由伺服系統的最高速度開始減速過程,具體的減速步驟是:    (1) 初始速度VG經AB段以加速度a2降速到V2,在BC段以V2勻速運行T2個采樣周期,用BC這個時間段來補償減速點A的誤差。A點最大誤差是VG對應的一個采樣周期的脈沖數NG=VG/,速度為V2時一個采樣周期的脈沖數為N2=V2/,則只要保證T2NG/N2=VG

7、/V2,就可以使BC時間段補償減速點A點的誤差。    (2) 速度V2經CD段以加速度a1降速到V1,在DE段以V1勻速運行T1個采樣周期,用DE這個時間段來補償減速點C的誤差。類似地,應保證T1V2/V1。由于速度V1較低,假設取V1=5mm/s,脈沖當量=1m,采樣周期=1ms,則單位采樣周期應反饋的脈沖數為N1=5,速度檢測誤差最大可達20。所以,從這段過程開始就可以采用開環控制,以避免由于速度檢測誤差而引起速度波動。值得注意的是,開環控制算法應包括伺服機構的死區補償和零漂補償模塊。    (3) 速度V1經EF段以加速度a1

8、降速到V0,在FG段以V0勻速運行T0個采樣周期,直到到達定位點,這個過程采用位置開環控制。    通常情況下開始減速時伺服系統的速度(假設為VG1)小于最高速度,這時相當于減速起始點A向下移動到A1點,如圖2虛線所示。如果初始速度小于V2,如圖2中的VG2所示,相當于減速起始點移到了CD段,少了一段減速過程。圖2 減速過程速度曲線    程序框圖如圖3所示,圖中R為總剩余進給量(脈沖數),RA、RB、RC、RD、RE、RF分別對應圖2減速曲線A、B、C、D、E、F點所對應的剩余進給量(脈沖數),可以由V、a、T、等參數算出。例如:圖

9、3 速度控制框圖    2、幾組參數的確定原則    (1) V0、V1和V2 在常規的減速過程中,減速點的位置誤差全靠最后低速趨近階段來補償,這樣,V0就很不好選取。如果V0選得過小,應保證T0(VG/V0),則需要很長時間才能到達定位點;如果V0選得較大,直接影響定位精度。分段線性減速方法與常規的減速方法相比,增加了BC、DE兩個時間段,減速點的位置誤差可以在較高速度得到絕大部分的補償。因此,V0可以選得很小。通??扇∷欧到y(tǒng)的最低速度,這樣可以提高伺服系統的定位精度。V1、V2可分別取伺服系統最高速度的1%和10%。    (2) a1、a1和a2加速度越大,減速過程越短,但引起的沖擊和誤差也越大。因此,在高速階段加速度可取大些,以保證減速過程的快速性;低速階段應取較小的加速度,以保證定位精度。通常a1的值在數值上可取為與V0相等。    (3) T0、T1和T2由前面分析可知,為了補償減速點的位置誤差,應取T0=KV1/V0,T1=KV2/V1,T2=KVG/V2,式中K為可靠性系數,用來補償算法的計算誤差及其它一些不確定因素的影響,常取K=1.1
