各種防水施工工藝

1、水乳型氯丁橡膠瀝青防水涂料施工工藝 水乳型氯丁橡膠瀝青防水涂層，按防水要求可分為：一涂一砂的無玻璃纖維布加筋涂層、一布二涂一砂涂層、二布三涂一砂涂層及多層玻璃纖維網(wǎng)格布涂層等。1 適用范圍：1.1 用于工業(yè)與民用建筑混凝土屋面防水；1.2 用于舊屋面防水工程的翻修；2 施工材料準(zhǔn)備：2.1 主要材料：水乳型氯丁橡膠瀝青防水涂料（鐵桶包裝，凈重200 kg；塑料桶包裝，凈重50 kg）。2.2 配套材料：化纖布或玻璃纖維布等。2.3 表面保護(hù)層材料：細(xì)砂、云母粉、丙烯酸脂淺色隔熱涂料等。3 施工工具：主要施工工具是大棕毛刷（板長2440mm，根據(jù)需要裝上長木把）、長把滾刷（長30cm 的人造毛刷

2、）、短把小毛刷、大下鐵桶、大下掃帚、剪刀、壓輥等。4 施工工藝流程：陽離子水乳型氯丁橡膠瀝青防水涂層，按防水要求可分為：一涂一砂的無玻璃纖維布加筋涂層、一布二涂一砂涂層、二布三涂一砂涂層及多層玻璃纖維網(wǎng)格布涂層等。各種防水層的厚度見下表：涂層種類 無玻璃纖維布涂層 一布二涂 二布三涂 多層玻璃纖維涂層厚度（mm） 0.5 2.0 3.0 5.0注:厚度不包括砂層或其他保護(hù)層.（潔凈） （圓弧、鈍角）基層清理 陰陽角部位檢查、處理 涂刷增強(qiáng)涂層（無積水）（干燥后） （涂刷均勻） （彈線）細(xì)部增強(qiáng)涂層 底涂層施工 中層涂層施（涂刷均勻） （無漏刷） （確定涂刷寬度）工面層保護(hù)層施工4.1 基層要求

3、及處理：4.1.1 對(duì)新基層的要求：水泥砂漿找平層應(yīng)堅(jiān)實(shí)、平整，用2m 直尺檢查，凹處不超過5mm， 并平緩變化，每平方米內(nèi)不多余一處。如不符合上述要求，應(yīng)用13 的水泥砂漿找平?；鶎恿芽p要預(yù)先修補(bǔ)，裂縫小于0.5mm 的，先以稀釋防水涂料做二次底涂，干后再用防水涂料反復(fù)涂刷幾次；0.5mm 以上的裂縫，應(yīng)將裂縫加以適當(dāng)?shù)奶迣?，涂上稀釋防水涂料，干后用防水涂料或嵌縫材料灌縫，在其表面粘貼3040mm 寬的玻璃纖維網(wǎng)格布條，上涂防水涂料。4.1.2 對(duì)舊基層的要求：翻修漏水屋面，要徹底的鏟除已失效的防水層，清理凈，露出基層表面；對(duì)龜裂嚴(yán)重的無分倉或無嵌縫處理的剛性防水層，除修補(bǔ)裂縫外，還應(yīng)根據(jù)屋

4、面結(jié)構(gòu)特點(diǎn)的漏水狀況適當(dāng)?shù)脑O(shè)縫，縫內(nèi)嵌填嵌縫膏。若剛性防水層嚴(yán)重破壞，無法進(jìn)行涂料施工，則應(yīng)全部鏟除，重新做找平層。4.2 對(duì)接縫及細(xì)部結(jié)構(gòu)處理：各種結(jié)構(gòu)縫、伸縮縫、分倉縫等應(yīng)先作嵌縫加強(qiáng)處理，最好的做法是在縫內(nèi)嵌填嵌縫膏，反復(fù)擠壓，務(wù)使密實(shí)。嵌縫膏表面應(yīng)略高于基面。然后在嵌縫膏表面覆蓋一層略大于縫寬的軟聚氯乙烯塑料膜作為背襯，在其上面鋪80100mm 寬的玻璃纖維網(wǎng)格布，同時(shí)涂刷防水涂料。網(wǎng)格布應(yīng)牢固粘貼于縫的兩邊，構(gòu)成加強(qiáng)防水層。 天溝、管子根部、雨水管口、天窗邊縫、女兒墻和上墻邊縫等結(jié)構(gòu)上的交接部位應(yīng)予以重點(diǎn)處理。最好成績的做法是先嵌填嵌縫膏，然后粘貼玻璃纖維網(wǎng)格布形成加強(qiáng)層。4.3 基

5、層表面要基本干燥，含水率在15%以下。4.4 涂料施工的步驟:4.4.1 底涂層施工：將稀釋防水涂料均勻涂于基層找平層上，涂刷時(shí)最好成績選擇在無陽光的早晚時(shí)間進(jìn)行，以使涂料有充分的時(shí)間向基層毛細(xì)孔內(nèi)滲透，增強(qiáng)涂層與基層的粘結(jié)力。干燥固化后，再在其上涂刷涂料12 遍，涂刷涂料時(shí)應(yīng)做到厚度適宜，涂布均勻，不得有流淌、堆積現(xiàn)象，以利于水份蒸發(fā)，避免起泡。以下各涂層施工均按此要求進(jìn)行施工。4.4.2 中涂層施工：中涂層為加筋涂層。要鋪貼玻璃纖維網(wǎng)格布，施工時(shí)可采用干鋪法或濕鋪法（根據(jù)屋面面積、屋面狀況和施工人員習(xí)慣而定）4.4.2.1 干鋪法：在已干的底涂層上干鋪玻璃纖維網(wǎng)格布，展平后加以點(diǎn)粘固定。當(dāng)

6、屋面坡度小于10% 時(shí)，可平行于屋脊方向方向鋪貼，順?biāo)鞣较虼罱?；?dāng)屋面坡度大于10%時(shí)，垂直于屋脊方向鋪貼，背主導(dǎo)風(fēng)向搭接。玻璃纖維網(wǎng)格布縱向搭接寬度為70mm，對(duì)接寬度為100 mm。4.5.2.1 鋪過兩個(gè)縱向搭接縫的玻璃纖維網(wǎng)格布之后，開始涂刷防水涂料。依次刷防水涂料23 遍。涂層干后按上述做法鋪第二層網(wǎng)格布，交接縫要與第一層網(wǎng)格布錯(cuò)位搭接。4.5.2.2 在第二層網(wǎng)格布上涂刷12 遍涂料，干后用橡膠刮板涂增厚層涂料。增厚層配合比（重量）為：防水涂料細(xì)砂（40 目）=1112。4.5.3.1 增厚層涂料配制法：將細(xì)砂逐步加入到不斷攪拌的涂料中，攪拌均勻后進(jìn)行刮涂施工。在使用過程中應(yīng)經(jīng)常

7、攪拌，防止細(xì)砂沉降。增厚層厚度為1mm 左右，每m2 用涂料 1 kg。增厚層干后視具體情況再涂刷12 遍涂料。4.5.4.1 施工時(shí)應(yīng)注意：每層玻璃纖維布的第一度涂料干后，應(yīng)對(duì)涂層加以修整，用剪刀剪掉玻璃纖維布皺折，劃破網(wǎng)格布涂層上的氣泡，展平接頭和邊緣，然后再刷下一遍涂料。屋面與立墻交角應(yīng)做成弧形，在墻面上的鋪涂高度不低于300mm。在涂料施工過程中，為防止涂層表面粘腳，可在局部涂層表面上拋撒少量粉砂（40 目以上）或滑石粉（50100 目）。粉料宜少撒，以免影響涂層質(zhì)量。4.4.2.2 濕鋪法：在已干的底涂層上，邊涂防水涂料邊鋪貼玻璃纖維布。為了操作方便，可將玻璃纖維布卷成圓卷，邊滾邊貼

8、。隨即用毛刷將玻璃纖維布碾平整，排除氣泡，并用刷子沾涂料在其上面均勻涂刷，使玻璃纖維布牢固粘結(jié)在基層上，并且使全部玻璃纖維網(wǎng)眼浸滿涂料，不得有漏涂現(xiàn)象和皺折。干后再涂刷涂料，做增厚層和面層。4.5 二布三涂等做法可參照上述方法施工。4.6 面層保護(hù)層施工：面層保護(hù)層可選擇下列幾種方法：4.6.1 細(xì)砂保護(hù)層：不上人屋面，在已干的中涂層上，一人涂刷涂料，另一人接著拋撒小于20 目的淺色細(xì)砂或1020 目德才云母粉，并用膠輥滾壓，使砂子牢固粘結(jié)于涂層表面。涂層干后，掃掉未粘附的粉料或砂子，收集備用。4.6.2 著色做法：不上人屋面還可使用丙烯酸脂淺色隔熱防水涂料或高分子乳液與鈦白粉、鋁粉等配制、研

9、磨成的著色涂料做屋面保護(hù)層。4.6.3 鋪設(shè)面磚：上人屋面可在刷完涂料并實(shí)干后，按設(shè)計(jì)要求鋪設(shè)面磚。5 質(zhì)量標(biāo)準(zhǔn)：5.1 主控項(xiàng)目：5.1.1 防水涂料的種類、材質(zhì)、厚度及配套材料的相容性必須符合設(shè)計(jì)要求，檢查出廠合格證、質(zhì)量檢查報(bào)告和現(xiàn)場抽樣復(fù)檢報(bào)告。5.1.2 涂料防水層不得有滲漏或積水現(xiàn)象。雨后或淋水、蓄水檢驗(yàn)。5.1.3 涂膜防水層在天溝、檐溝、檐口、水落口、泛水、變形縫和伸出屋面管道的防水構(gòu)造，必須符合設(shè)計(jì)要求，對(duì)該部位均應(yīng)進(jìn)行防水補(bǔ)強(qiáng)處理，并做好重點(diǎn)質(zhì)量檢查,同時(shí)應(yīng)符合關(guān)于細(xì)部構(gòu)造的有關(guān)規(guī)定。觀察檢查和檢查隱蔽工程驗(yàn)收記錄。5.2 一般項(xiàng)目：5.2.1 涂膜防水層與基層粘結(jié)并固定牢

10、固，表面平整、涂刷均勻，無流淌、皺折、鼓泡、露胎體和翹邊等缺陷。5.2.2 涂膜防水層上撒布的材料和淺色涂料保護(hù)層應(yīng)鋪撒或涂刷均勻，粘結(jié)牢固；水泥砂 漿、塊材或細(xì)石混凝土保護(hù)層與卷材防水層間應(yīng)設(shè)置隔離層；剛性保護(hù)層的分格縫留置應(yīng)符合設(shè)計(jì)要求。5.2.3 涂膜防水層的平均厚度應(yīng)符合設(shè)計(jì)要求，最小厚度不應(yīng)小于設(shè)計(jì)厚度的80%。用針測法或取樣檢測。6 成品保護(hù)：6.1 施工過程中應(yīng)防止損壞已做好的保溫層、找平層、防水層、保護(hù)層。6.2 防水層施工時(shí)應(yīng)采取措施防止污染墻面、檐口及門窗等。6.3 屋面施工中應(yīng)及時(shí)清理雜物，不得有雜物堵塞水落口、斜溝等。6.4 屋面施工各構(gòu)造層應(yīng)及時(shí)進(jìn)行，特別是保護(hù)層應(yīng)與

11、防水層連續(xù)做，以保證防水層的完整。7 安全與環(huán)境：7.1 參加屋面卷材施工的操作人員必須配戴好安全帽、安全帶等安全防護(hù)用品。7.2 屋面工程施工過程中應(yīng)做好屋面的臨邊防護(hù)。用于操作人員上下的爬梯應(yīng)安全牢固。8 施工中的注意事項(xiàng)：8.1 涂料使用前必須攪拌均勻；貯運(yùn)環(huán)境溫度應(yīng)大于0，注意密封，貯存期不超過6 個(gè)月；8.2 不得在0以下施工。雨天、風(fēng)砂天不得施工。不宜在夏季太陽暴曬下和后半夜潮露時(shí)施工；8.3 施工中嚴(yán)禁踩踏未干的防水層，不準(zhǔn)穿帶釘鞋操作；8.4 防水層完工后，應(yīng)按規(guī)范要求進(jìn)行蓄水試驗(yàn)（蓄水高度510cm，蓄水時(shí)間不少于24 小時(shí)），不漏水后再做保護(hù)層。9 質(zhì)量記錄：9.1 使用的

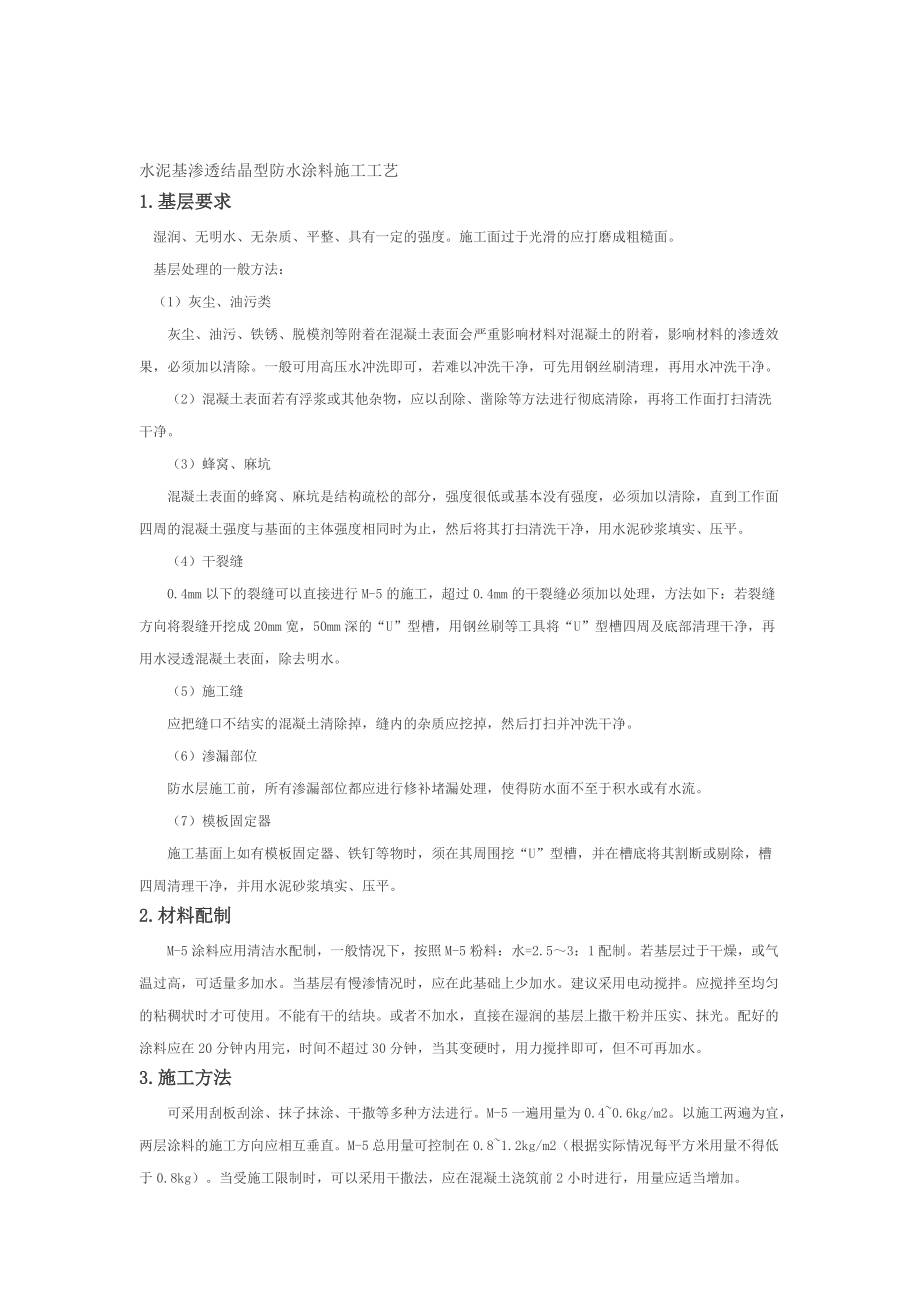

12、各種材料的出廠合格證（質(zhì)量保證書） 及進(jìn)場的復(fù)試記錄；9.2 隱蔽工程檢查資料及各工序的質(zhì)量評(píng)定資料；9.3 工序間的交接資料；9.4 屋面蓄水試驗(yàn)記錄；9.5 專項(xiàng)施工方案和技術(shù)交底；9.6 施工日志水泥基滲透結(jié)晶型防水涂料施工工藝1.基層要求 濕潤、無明水、無雜質(zhì)、平整、具有一定的強(qiáng)度。施工面過于光滑的應(yīng)打磨成粗糙面。 基層處理的一般方法： （1）灰塵、油污類灰塵、油污、鐵銹、脫模劑等附著在混凝土表面會(huì)嚴(yán)重影響材料對(duì)混凝土的附著，影響材料的滲透效果，必須加以清除。一般可用高壓水沖洗即可，若難以沖洗干凈，可先用鋼絲刷清理，再用水沖洗干凈。（2）混凝土表面若有浮漿或其他雜物，應(yīng)以刮除、鑿除等方

13、法進(jìn)行徹底清除，再將工作面打掃清洗干凈。（3）蜂窩、麻坑混凝土表面的蜂窩、麻坑是結(jié)構(gòu)疏松的部分，強(qiáng)度很低或基本沒有強(qiáng)度，必須加以清除，直到工作面四周的混凝土強(qiáng)度與基面的主體強(qiáng)度相同時(shí)為止，然后將其打掃清洗干凈，用水泥砂漿填實(shí)、壓平。（4）干裂縫0.4mm以下的裂縫可以直接進(jìn)行M-5的施工，超過0.4mm的干裂縫必須加以處理，方法如下：若裂縫方向?qū)⒘芽p開挖成20mm寬，50mm深的“U”型槽，用鋼絲刷等工具將“U”型槽四周及底部清理干凈，再用水浸透混凝土表面，除去明水。（5）施工縫應(yīng)把縫口不結(jié)實(shí)的混凝土清除掉，縫內(nèi)的雜質(zhì)應(yīng)挖掉，然后打掃并沖洗干凈。（6）滲漏部位防水層施工前，所有滲漏部位都應(yīng)進(jìn)行

14、修補(bǔ)堵漏處理，使得防水面不至于積水或有水流。（7）模板固定器施工基面上如有模板固定器、鐵釘?shù)任飼r(shí)，須在其周圍挖“U”型槽，并在槽底將其割斷或剔除，槽四周清理干凈，并用水泥砂漿填實(shí)、壓平。2.材料配制M-5涂料應(yīng)用清潔水配制，一般情況下，按照M-5粉料：水=2.53：1配制。若基層過于干燥，或氣溫過高，可適量多加水。當(dāng)基層有慢滲情況時(shí)，應(yīng)在此基礎(chǔ)上少加水。建議采用電動(dòng)攪拌。應(yīng)攪拌至均勻的粘稠狀時(shí)才可使用。不能有干的結(jié)塊?；蛘卟患铀?，直接在濕潤的基層上撒干粉并壓實(shí)、抹光。配好的涂料應(yīng)在20分鐘內(nèi)用完，時(shí)間不超過30分鐘，當(dāng)其變硬時(shí)，用力攪拌即可，但不可再加水。3.施工方法可采用刮板刮涂、抹子抹涂、

15、干撒等多種方法進(jìn)行。M-5一遍用量為0.40.6kg/m2。以施工兩遍為宜，兩層涂料的施工方向應(yīng)相互垂直。M-5總用量可控制在0.81.2kg/m2（根據(jù)實(shí)際情況每平方米用量不得低于0.8kg）。當(dāng)受施工限制時(shí)，可以采用干撒法，應(yīng)在混凝土澆筑前2小時(shí)進(jìn)行，用量應(yīng)適當(dāng)增加。4.養(yǎng)護(hù)及注意事項(xiàng)（1）涂層在半干狀態(tài)時(shí)就應(yīng)用霧狀水噴灑養(yǎng)護(hù)，水必須干凈，水流不能過大，以防破壞涂層。每天噴水三遍，養(yǎng)護(hù)三天為宜，天氣炎熱時(shí)應(yīng)多養(yǎng)護(hù)幾遍。（2）露天條件下，氣溫1020時(shí)，35小時(shí)后噴水養(yǎng)護(hù)1次即可，若溫度過高，泛白后應(yīng)馬上養(yǎng)護(hù)。一般第一天要求23次，第二天中午一次。10C以下可不需養(yǎng)護(hù)，若水分揮發(fā)過快，需在表

16、面覆蓋草簾或濕麻袋片加以養(yǎng)護(hù)。（3）防水涂層泛白后，須馬上進(jìn)行一次養(yǎng)護(hù)。（4）防水涂層厚度超過5mm的，都必須按規(guī)定養(yǎng)護(hù)。（5）施工后兩天內(nèi)須防雨淋，冰凍、霜凍。如混凝土構(gòu)件需要回填土?xí)r，施工36小時(shí)后方可填濕土，但7天內(nèi)不可回填干土，以防止向其M-5涂層吸水。改性瀝青卷材熱熔施工法 1、熱熔法施工流程：清理基層涂刷基層處理劑附加層鋪貼卷材熱熔封邊試水保護(hù)層。 2、熱熔法施工方案：（1）基層處理：找平層應(yīng)平整、密實(shí)、干凈、干燥、含水率9%不允許有起砂、掉灰現(xiàn)象。（2）基層SBS冷底油的涂刷。涂基層SBS冷底油前要首先檢查找平層的質(zhì)量和干燥程度并加以清掃，符合要求后方可進(jìn)行，在大面積涂刷基層SB

17、S冷底油前，用毛刷清理節(jié)點(diǎn)，周邊、陰角等部位。 A、施工時(shí)先將SBS冷底油攪拌均勻。 B、基層SBS冷底油涂刷前，應(yīng)根據(jù)基層處理劑干燥時(shí)間的長短和施工進(jìn)度快慢確定。（3）施工順序：先做好節(jié)點(diǎn)附加層細(xì)部處理鋪貼卷材（4）卷材的鋪貼采用滾鋪法這是一種不展開卷材而邊加熱烘考邊滾動(dòng)卷材鋪貼的方法。A、起始端卷材的鋪貼：將卷材置于起始位置，對(duì)好長、短方向搭接縫，滋展卷材1000mm左右，掀開已展開的部分，開啟噴槍點(diǎn)火，噴槍頭與卷材保持50-100mm距離，與基層呈30-45角，將火焰對(duì)準(zhǔn)卷材與基層交接處，同時(shí)，加熱卷材底面熱熔膠面和基層，至熱熔膠層出現(xiàn)黑色光澤，發(fā)亮至稍有微泡出現(xiàn)，慢慢放下卷材平鋪于基層

18、，然后用排汽錕壓實(shí)使卷材與基層粘結(jié)牢固。搭接縫施工：熱熔卷材表面一般有一層防粘隔離紙，因此在熱熔粘結(jié)接縫之前，應(yīng)先將下層卷材表面的隔離紙燒掉，以利搭接牢固嚴(yán)密，長邊搭接寬度為80mm，短邊搭接寬度為120mm。操作時(shí)，由持槍人手持燙板（隔火板）柄，將燙板沿搭接粉線后退，噴槍火焰隨燙板移動(dòng)，噴槍應(yīng)離開卷材50-100mm，貼靠燙板。移動(dòng)速度要控制合適，以剛好熔去隔離紙為宜。燙板和噴槍要密切配合，以免燒損卷材。排氣和輥壓方法與前述相同。C、復(fù)雜部位附加增強(qiáng)層的鋪貼其要點(diǎn)為：需增強(qiáng)部位基層一般需涂刷一遍SBS冷底油作基層處理，以便于較好地粘接增強(qiáng)層；加強(qiáng)附加增強(qiáng)層卷材后應(yīng)及時(shí)粘貼，因此加熱前應(yīng)先作試

19、貼，以提高粘貼速度；附加增強(qiáng)部位較小時(shí)，宜采用手持汽油噴槍施工。D、在陰陽角交接處、穿墻套管、天溝、水落口、收頭等接點(diǎn)部位，必須仔細(xì)鋪平、貼緊、壓實(shí)、收頭牢靠，符合設(shè)計(jì)要求和防水工程技術(shù)規(guī)范等有關(guān)規(guī)定。高分子卷材膠粘法 操作工藝1 工藝流程清理基層 涂刷基層處理劑 附加層處理 卷材粘貼面涂膠 基層表面涂膠 卷材的粘接、排氣、壓實(shí) 卷材接頭粘接、壓實(shí) 卷材末端收頭及封邊處理 做保護(hù)2 基層清理施工前將驗(yàn)收合格的基層清理干凈，并測定基層干燥度是否符合施工要求。3 附加層處理陰陽角、管根、水落口等部位必須先做附加層，可采用自粘性密封膠法或聚氨酯涂膜、也可用卷材鋪貼一層處理。4 涂刷基層處理劑1) 聚

20、氨酯底膠的配制：聚氨酯材料按甲：乙=1:3（重量比）的比例配合，攪拌均勻即可進(jìn)行涂布施工。2) 涂刷聚氨酯底膠：在大面積涂刷施工前，用油漆刷蘸底膠在陰角、管根、水落口等復(fù)雜部位均勻涂刷一遍。用長把滾刷在大面積部位涂刷。涂刷底膠時(shí)不得露白見底，厚度均勻一致。待底膠完全干燥后再進(jìn)行下道工序施工。注: 如基層已做過一層聚氨酯防水層,則無須再涂刷基層處理劑,即可進(jìn)行下一道工序.5定位、彈線按設(shè)計(jì)要求及卷材鋪貼方向、搭接寬度放線定位，并在基層彈上粉線。6平鋪法大面積鋪貼卷材1) 將卷材拆去包裝紙后開卷鋪在基層上并對(duì)準(zhǔn)粉線。2) 宜先鋪離上料點(diǎn)遠(yuǎn)處，后鋪近處。3) 卷材與基層表面涂刷膠粘劑：A.滿粘法：將

21、卷材鋪展在干凈的基層上，將卷材沿1/2幅寬對(duì)折，用長把滾刷蘸基層膠粘劑滾涂卷材粘結(jié)面與基層表面。應(yīng)留出搭接部位不涂膠，長短邊部位空出80mm，作搭接用。B.條粘法： 將試鋪好的卷材在1/3幅寬沿長邊對(duì)折，用油刷沿長向分別往卷材、基層表面均勻涂刷膠粘劑，呈長條形，寬度為150mm。注意：涂刷膠粘劑時(shí)，不得涂刷得太薄而露底，也不得涂刷過多而產(chǎn)生聚膠，還要注意預(yù)留出卷材短邊80mm寬的搭接位。由于膠粘劑一般都較稠，因此，涂刷卷材表面時(shí)要稍用力，但涂刷基層時(shí)則應(yīng)較輕，以免“咬起”底膠，切忌在同一地方來回涂刷。4）卷材涂膠后靜置干燥1020min，當(dāng)指觸不粘手時(shí)，將卷材長邊對(duì)準(zhǔn)粉線鋪貼，注意不要將卷材拉

22、得過緊。按上述方法粘貼另一邊卷材。7滾鋪法大面積鋪貼卷材1）卷材與基層表面涂刷膠粘劑A.先將卷材展開攤鋪在旁邊平整干凈的基層上，用長柄滾刷蘸膠粘劑，按設(shè)計(jì)要求（滿貼、條貼或點(diǎn)粘）均勻涂刷在卷材的背面。應(yīng)注意在搭接縫部位不得涂刷膠粘劑，搭接縫寬度：滿粘法為80mm，點(diǎn)粘、條粘法為100mm。B.基層涂刷膠粘劑時(shí)，在基層上滿涂或在卷材涂有膠粘劑的對(duì)應(yīng)部位涂刷成條狀、點(diǎn)狀膠粘劑。2）滾鋪卷材收卷 ：將涂刷完膠粘劑并達(dá)到要求干燥度的卷材用50100mm的塑料管或原來用來裝運(yùn)卷材的紙筒芯松松的成卷，使涂刷膠粘劑的一面朝外，成卷時(shí)兩端要平整，不應(yīng)出現(xiàn)筍狀，以保證鋪貼時(shí)能對(duì)齊粉線，并要注意防止砂子、灰塵等雜

23、物粘在卷材表面。鋪貼 ：成卷后用一根30mm1500mm的鋼管穿入中心的塑料管或紙筒貢內(nèi)，由兩人分別持鋼管兩端，抬起卷材的端頭，對(duì)準(zhǔn)分線，固定在已鋪好的卷材頂端搭接部位或基層面上，抬卷材兩人同時(shí)勻速向前，展開卷材，并隨時(shí)注意將卷材邊緣對(duì)準(zhǔn)粉線，同時(shí)應(yīng)使卷材鋪貼平整，直到鋪完一幅卷材。8排氣、壓實(shí)1) 每鋪完一幅卷材，應(yīng)立即用干凈而松軟的長柄壓輥從卷材一端順卷材橫向順序滾壓一遍，徹底排除卷材與基層間的空氣2) 排除空氣后，平面部位卷材可用外包橡膠的大壓輥滾壓，使其粘貼牢固。滾壓應(yīng)從中間向兩側(cè)邊移動(dòng)，做到排氣徹底。3) 平面立面交接處，則先粘貼好平面，經(jīng)過轉(zhuǎn)角，由下往上粘貼卷材，粘貼時(shí)切忌拉緊，要

24、輕輕沿轉(zhuǎn)角壓緊壓實(shí)，再往上粘貼。同時(shí)排出空氣，最后用手持壓輥滾壓密實(shí)，滾壓時(shí)要從上往下進(jìn)行9搭接縫處理1) 合成高分子卷材搭接寬度：滿粘法80mm，空鋪、點(diǎn)粘、條粘法100mm。2) 合成高分子卷材搭接縫用專用膠粘劑，用油漆刷均勻涂刷在翻開的卷材接頭的兩個(gè)粘結(jié)面上，靜置干燥20min，即可從一端開始粘合，操作時(shí)用手從里向外一邊壓合，一邊排除空氣，并用手持小鐵壓輥壓實(shí)，邊緣用聚氨酯嵌縫膏封閉。10卷材收口處理女兒墻為磚墻時(shí)，卷材收頭可直接鋪壓在女兒墻壓頂下；也可在磚墻上留凹槽，卷材收頭應(yīng)壓入凹槽內(nèi)固定密封；凹槽距屋面找平層最低高度不應(yīng)小于250mm。女兒墻為混凝土?xí)r，卷材的收頭可采用金屬壓條釘壓

25、，并用密封材料封固，用帶墊圈的水泥鋼釘每隔300mm對(duì)卷材收口予以固定，釘位及卷材收口用密封材料封閉。11保護(hù)層防水層做完后，應(yīng)按設(shè)計(jì)要求做好保護(hù)層，一般平面為水泥砂漿或細(xì)石混凝土保護(hù)層；立面為砌筑保護(hù)墻或抹水泥砂漿保護(hù)層，外做防水層的可貼有一定厚度的板塊保護(hù)層。抹砂漿的保護(hù)層應(yīng)在卷材鋪貼時(shí)，表面涂刷聚氨酯涂膜稀撒石碴，以利保護(hù)砂漿層粘結(jié)。聚合物水泥基防水涂料施工工藝一、 基層條件:1. 清除基層表面雜物、油污、砂子，凸出表面的石子、砂漿疙瘩等應(yīng)清理干凈，清掃工作必須在施工中隨時(shí)進(jìn)行。2. 為保證涂膜牢固粘結(jié)于基層表面，要求找平層應(yīng)有足夠的強(qiáng)度，表面光滑，不起砂，不起皮。3. 對(duì)基層含水率無要

26、求，基面若有明水，掃除即可施工。4. 陰陽角應(yīng)采用水泥砂漿抹成圓弧角。二、 工藝流程:基面處理涂底膠聚合物水泥基防水涂料配制節(jié)點(diǎn)部位加強(qiáng)處理大面分層涂刮聚合物水泥基防水涂料防水層收頭組織驗(yàn)收三、 施工步驟:1. 基面處理：用鐵鏟、掃帚等工具清除施工垃圾，如遇污漬需用溶劑清洗，基層有缺損或跑砂現(xiàn)象，需要新修整，陰陽角部位在找平時(shí)做成圓弧形。2. 涂底膠：基層平整度較差時(shí)，在改性劑中摻合適量的水（一般比例為改性劑：水=1：4）攪拌均勻后，涂抹在基層表面做底涂。3. 聚合物水泥基防水涂料配制：先將防水涂料（按照改性劑：水泥=1：0.8的重量比）配制好，用攪拌器攪拌至均勻細(xì)微，不含團(tuán)粒的混合物即可使用

27、，配料數(shù)量根據(jù)工程面和完成時(shí)間所安排的勞動(dòng)力而定，配好的材料應(yīng)在40分鐘內(nèi)用完。4. 節(jié)點(diǎn)部位加強(qiáng)處理：按設(shè)計(jì)或規(guī)范要求對(duì)節(jié)點(diǎn)部位（陰陽角、施工縫、地漏等）涂刷聚合物水泥基防水涂料加強(qiáng)層，涂層中間加設(shè)胎體材料增強(qiáng)。5. 大面分層涂刮聚合物水泥基防水涂料：分縱橫方向涂刮聚合物水泥基防水涂料，后一涂層應(yīng)在前一涂層表干但未實(shí)干時(shí)施工（一般情況下，兩層之間約24小時(shí)），以指觸不粘為準(zhǔn)。6. 防水層收頭：聚合物水泥基防水涂料收頭采用多遍涂刷或用密封材料封嚴(yán)7. 組織驗(yàn)收。四、 注意事項(xiàng):1. 每層涂覆時(shí)應(yīng)先進(jìn)行測驗(yàn)，測定每m2涂料用量，施工時(shí)應(yīng)按測定的用量取料。2. 覆醮料應(yīng)均勻，要求前后左右多次刷滾均

28、勻，不能局部有沉積，立面、斜面涂刷應(yīng)從上往下，防止流墜或過厚。3. 已凝膠或結(jié)膜的膠料不得繼續(xù)使用或摻入新材中搭配使用。4. 成品保護(hù)：防水涂膜完全固化驗(yàn)收合格后，應(yīng)及時(shí)做好成膜保護(hù)工作，以防止后續(xù)工序?qū)ν磕さ钠茐?，從而影響整體防水層的防水性能，應(yīng)加強(qiáng)對(duì)有關(guān)施工人員的教育工作，自覺形成成品保護(hù)意識(shí)，同時(shí)采取相應(yīng)措施，切實(shí)保證防水層的防水性能。五、 質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)及方法 主控項(xiàng)目1. 聚合物防水砂漿改性劑必須符合設(shè)計(jì)要求和規(guī)范規(guī)定。檢驗(yàn)方法：檢查出廠合格證、質(zhì)量檢驗(yàn)報(bào)告、計(jì)量措施和現(xiàn)場抽樣復(fù)驗(yàn)報(bào)告。2. 涂料防水層嚴(yán)禁有滲漏現(xiàn)象。檢驗(yàn)方法：觀察檢查或淋水、蓄水檢驗(yàn)。3. 涂料防水層及其細(xì)部做法必須

29、符合設(shè)計(jì)要求和規(guī)范規(guī)定。檢驗(yàn)方法：觀察檢查和檢查隱蔽工程驗(yàn)收記錄。 一般項(xiàng)目1. 成膜質(zhì)量。涂料防水層與基層應(yīng)粘結(jié)牢固，表面平整，涂刷均勻，無流淌、皺折、鼓泡、露胎體和翹邊等缺陷。檢驗(yàn)方法：觀察檢查。2. 涂膜防水層的平均厚度應(yīng)符合設(shè)計(jì)要求，最小厚度不應(yīng)小于設(shè)計(jì)厚度的80%。檢驗(yàn)方法：針測法或取樣量測。濕固化單組份聚氨酯防水涂料施工工藝一、 作業(yè)條件1. 陰陽角已做成圓弧形或鈍角。2. 基層表面平整、密實(shí)、清潔、無油污等。3. 基層允許潮濕，但不得有明水。二、 工藝流程基面清理涂刷基層處理劑（如有）材料配制節(jié)點(diǎn)部位加強(qiáng)處理大面分層涂刮聚氨酯防水涂料防水層收頭組織驗(yàn)收三、 施工方法1. 基面清理

30、：用鐵鏟、掃帚等工具清除施工垃圾，如遇污漬需用溶劑清洗，基層有缺損或跑砂現(xiàn)象，需要新修整。2. 必要時(shí)，將聚氨酯防水涂料與水和聚氨酯配套粉料按2:0.7:1的比例（重量比）攪拌成漿料，均勻涂刷在基層面。3. 材料配制：基層處理劑干燥后（如有），將68%的聚氨酯配套粉料和5%10%的水?dāng)嚢璩蓾{料，將此漿料兌入聚氨酯防水涂料中電動(dòng)攪拌均勻后即可涂刮；或者直接將5%10%的水加入聚氨酯防水涂料中強(qiáng)力攪拌均勻后即可涂刮。4. 節(jié)點(diǎn)部位加強(qiáng)處理：按規(guī)范要求針對(duì)工程節(jié)點(diǎn)部位（如：陰陽角、后澆帶、施工縫、管根、落水口等）進(jìn)行加強(qiáng)處理。5. 大面分層涂刮聚氨酯防水涂料：分縱橫方向?qū)油抗尉郯滨シ浪耙煌繉颖砀?/p>

31、但為實(shí)干（一般情況下，兩層之間約間隔約812小時(shí)），以指觸不粘為準(zhǔn)，施工后一涂層。分層層涂時(shí)應(yīng)注意用力適度，不漏底、不堆積。推薦用量：成膜厚度1.52.0mm，聚氨酯防水涂料用量1.82.5Kg /m2。6. 防水層收頭：聚氨酯涂膜收頭采用多遍涂刷或用密封材料封嚴(yán)。7. 組織驗(yàn)收。四、 注意事項(xiàng)1. 在貯存期內(nèi)產(chǎn)品表面可能會(huì)結(jié)皮，施工時(shí)將結(jié)皮部分除去方可使用。未用完的聚氨酯防水涂料應(yīng)立即密封保存，以防吸潮固化而報(bào)廢。2. 加水量為聚氨酯防水涂料重量的510，攪拌均勻后方可使用。電動(dòng)攪拌時(shí)間約5min，加水適用時(shí)間為2030分鐘。聚氨酯防水涂料一次性配料不宜過多，防止涂料未用完前固化。3. 聚氨

32、酯防水涂料應(yīng)多遍完成，涂刷應(yīng)待前遍涂層干燥成膜后進(jìn)行。每層涂刷時(shí)交替改變涂層的涂刷方向，以提高防水層的整體性和均勻性。同層涂膜的先后搭茬寬度宜為3050mm。4. 聚氨酯防水涂料的施工縫（甩槎）應(yīng)注意保護(hù)，搭接縫寬度應(yīng)大于100mm，接涂前應(yīng)甩茬表面處理干凈。5. 防水層在初期成膜前不能遇到雨、雪、霧。夏季施工時(shí)應(yīng)考慮到雷陣雨的影響，防水層在成膜過程中，如積水沖刷產(chǎn)生麻面或脫落時(shí)，必須重新修補(bǔ)或涂刮。6. 涂膜施工程序?yàn)椋合裙?jié)點(diǎn)，后大面；先遠(yuǎn)處，后近處。即所有節(jié)點(diǎn)加強(qiáng)層涂刮完成后，方可涂刮大面防水層。先做較遠(yuǎn)的，后做較近的，使操作人員不過多踩踏已完工的涂膜。施工區(qū)域應(yīng)采取必要的、醒目的圍護(hù)措施

33、（周圍提供必要的通道），禁止無關(guān)人員行走踐踏。五、 質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)及方法主控項(xiàng)目1. 涂料防水層所用材料及配合比必須符合設(shè)計(jì)要求。檢驗(yàn)方法：檢查出廠合格證、質(zhì)量檢驗(yàn)報(bào)告、計(jì)量措施和現(xiàn)場抽樣復(fù)驗(yàn)報(bào)告。2. 涂料防水層嚴(yán)禁有滲漏現(xiàn)象。檢驗(yàn)方法：觀察檢查或淋水、蓄水檢驗(yàn)。3. 涂料防水層及其細(xì)部做法必須符合設(shè)計(jì)要求和規(guī)范規(guī)定。檢驗(yàn)方法：觀察檢查和檢查隱蔽工程驗(yàn)收記錄。一般項(xiàng)目1. 成膜質(zhì)量。涂料防水層與基層應(yīng)粘結(jié)牢固，表面平整，涂刷均勻，無流淌、皺折、鼓泡、露胎體和翹邊等缺陷。檢驗(yàn)方法：觀察檢查。2. 涂膜防水層的平均厚度應(yīng)符合設(shè)計(jì)要求，最小厚度不應(yīng)小于設(shè)計(jì)厚度的80%。檢驗(yàn)方法：針測法或取樣量測。自

34、粘卷材施工工藝 A/水泥（砂）漿濕鋪法鋪貼（適用于地下室頂板、側(cè)墻、屋面等含水率大于9%的混凝土基層）一、基層要求基層已符合以下條件，并辦理驗(yàn)收、工作面移交手續(xù)：1.清除基層表面雜物、油污、砂子，凸出表面的石子、砂漿疙瘩等應(yīng)清理干凈，清掃工作必須在施工中隨時(shí)進(jìn)行，并修補(bǔ)平整表面。2.陰陽角采用水泥砂漿抹成圓弧角，陰角最小半徑50mm，陽角最小半徑20mm。3.對(duì)基層含水率無要求，基面若有明水，掃除即可施工。4.各種預(yù)埋件已安裝并固定完畢。二、工藝流程基層清理、濕潤定位、彈線抹水泥（砂）漿節(jié)點(diǎn)加強(qiáng)處理大面鋪貼自粘防水卷材提漿、排氣長、短邊搭接粘結(jié)組織驗(yàn)收三、施工方法1. 基層清理、濕潤：用掃帚、

35、鐵鏟等工具將基層表面的灰塵、雜物清理干凈，干燥的基面需預(yù)先灑水潤濕，但不得殘留積水。 2. 抹水泥（砂）漿：其厚度視基層平整情況而定，鋪抹時(shí)應(yīng)注意壓實(shí)、抹平。在陰角處，應(yīng)抹成半徑為50mm以上的圓角。鋪抹水泥（砂）漿的寬度比卷材的長、短邊宜各寬出100300mm，并在鋪抹過程中注意保證平整度。抹水泥砂漿3. 節(jié)點(diǎn)加強(qiáng)處理：在節(jié)點(diǎn)部位（如：陰陽角、施工縫、后澆帶、變形縫、穿墻管道）先按規(guī)范要求進(jìn)行加強(qiáng)處理。4. 大面鋪貼自粘防水卷材：揭除卷材下表面隔離膜，將卷材鋪貼在已抹水泥（砂）漿的基層上，卷材與相鄰卷材之間為平行搭接，待長、短邊搭接施工時(shí)再揭除上下卷材搭接隔離膜。5. 提漿、排氣：用木抹子或

36、橡膠板拍打卷材表面，提漿，排出卷材下表面的空氣，使卷材與水泥（砂）漿緊密貼合。6. 卷材搭接：將上下卷材的搭接隔離膜揭除，上下搭接邊自粘搭接在一起，無需自粘封口條,搭接寬度不小于60mm。7. 組織驗(yàn)收。四、施工注意事項(xiàng)1.卷材鋪貼時(shí)，在卷材收口處應(yīng)臨時(shí)密封（可用膠帶或加厚水泥砂漿密封），以防止立墻收頭處水份過快散失。2.相鄰兩排卷材的短邊接頭應(yīng)相互錯(cuò)開1/3幅寬以上，以免多層接頭重疊而使得卷材粘貼不平服。3.防水層施工完畢后應(yīng)盡快組織驗(yàn)收，及時(shí)隱蔽，不宜長時(shí)間暴曬。4.當(dāng)卷材在立面施工且片幅較大時(shí)，可在邊角部位輔以適當(dāng)?shù)墓潭ù胧?.在施工中卷材部位受到污染，可用干凈的濕布清潔卷材等。B/預(yù)

37、鋪反粘法鋪貼（適用于地下室底板及其它適合空鋪的部位）滲透結(jié)晶施工方法 水泥基滲透結(jié)晶型防水材料在施工時(shí)所需的工具比較簡單，一般施工用具如下：鐵錘、鋼釬、油漆鏟刀（配合拌料用）、抹灰鐵板或括板、34寸油漆刷、手提噴霧器、水桶、拌料板或拌料桶。調(diào)配好灰漿是保證防水施工質(zhì)量的關(guān)鍵，水泥基滲透結(jié)晶型防水材料對(duì)灰漿的調(diào)配要求很嚴(yán)格。首先，要求在拌料時(shí)邊拌邊用，緩凝型滲透結(jié)晶型防水涂料，拌好的漿料要求在30分鐘內(nèi)用完；速凝型“防水堵漏膠泥”，拌好的料要求在5-7分鐘內(nèi)用完。一般一次性拌料不要超過3kg，以免來不及用完造成浪費(fèi)。已經(jīng)發(fā)硬的灰漿不能再用。其次，要求嚴(yán)格掌握好水灰比，一般要求用3.5 4份料加入

38、1份水?dāng)嚢柚琳澈隣?。拌料時(shí)應(yīng)慢慢地加水，至料能拌開為止，拌料時(shí)應(yīng)注意攪拌均勻，灰漿中不能有沒拌開的干料球。 水泥基滲透結(jié)晶型防水材料的防水機(jī)理決定了施工只能在混凝土結(jié)構(gòu)的基面上進(jìn)行，而千萬不能用于粉刷層的表面，施工時(shí)按照點(diǎn)、縫、面的步驟來進(jìn)行，也就是先把滲漏的點(diǎn)、縫處理好后再進(jìn)行大面積的涂布施工。 水泥基滲透結(jié)晶型防水材料的灰漿涂布時(shí)，要注意涂布基面的清潔和濕潤處理。涂布后的防水涂層必須在初凝前用油漆刷沾水或噴細(xì)霧保養(yǎng)，必須邊涂布邊保養(yǎng)，這一點(diǎn)非常關(guān)鍵。用油漆刷在表面拉刷，既可把涂層涂布均勻，又可使涂層非常致密，30分鐘后防水涂層達(dá)到早強(qiáng)，因而用水泥基滲透結(jié)晶型防水材料施工的防水涂層無需特別保

39、護(hù)。 水泥基滲透結(jié)晶型防水材料常用施工方法主要有三種：刮涂施工法、刷涂施工法（也可用噴涂法）、干撒施工法。（一）刮涂施工法： 是指用抹灰的方法將拌好的水泥基滲透結(jié)晶型防水材料漿料批刮在需要做防水涂層的基面上。施工時(shí)，把按要求調(diào)配好的漿料均勻涂布在基面上。迎水面防水施工時(shí)，因無法預(yù)知可能存在的滲水部位，可略增用量，盡可能提高防水涂層的抗?jié)B能力，注意蜂窩狀基面的處理。背水面施工時(shí)，哪怕微小的滲漏都容易發(fā)覺，在防水施工前可先進(jìn)行堵漏處理。 用 量：每平方米用料1.21.5kg。涂層厚度：在1.01.2mm。料水比：3.5 : 1。（可根據(jù)工程情況作適當(dāng)調(diào)整）要求：一次涂布完成。（二）刷涂施工法：是指

40、用油漆刷（或廠家專用刷子）將拌好的水泥基滲透結(jié)晶型防水材料漿料 刷涂在需要做防水涂層的基面上。一般要求用23份料加入1份水?dāng)嚢柚脸砗隣睢０韬玫臐{料必須能涂刷出一定的厚度。用 量：每平方米用料1.0kg。涂層厚度：在0.81.2mm。料水比：3 : 1。（可根據(jù)工程情況作適當(dāng)調(diào)整）要求：兩次或兩次以上涂布完成。（三）干撒施工法： 是指用水泥基滲透結(jié)晶型防水材料干粉料直接撒在尚未凝固的混凝土上。在混凝土澆注并振搗密實(shí)碾壓平整后（混凝土未完全凝結(jié)前）進(jìn)行施工。按規(guī)定用量均勻地撒在混凝土表面，及時(shí)壓實(shí)抹光。終凝后檢查是否有不良施工處并及時(shí)修補(bǔ)；注意噴撒均勻，不可偷工減料。用 量：每平方米用料1.0kg。涂層厚度：在0.81.0mm。料水比：干粉要求：一次布撒完成。施工抽檢：施工現(xiàn)場的產(chǎn)品抽檢，我們可根據(jù)國標(biāo)GB50208-2002地下防水工程質(zhì)量驗(yàn)收規(guī)范的要求，按建筑防水工程材料現(xiàn)場抽樣復(fù)驗(yàn)中對(duì)無機(jī)防水涂料的規(guī)定要求進(jìn)行，即：物理性能檢驗(yàn)：抗折強(qiáng)度，濕基面粘結(jié)強(qiáng)度，抗?jié)B性等三項(xiàng)。施工注意事項(xiàng)：水泥基滲透結(jié)晶型防水材料雖然施工工藝簡單，但在具體施工時(shí)，仍需注意以下事項(xiàng)：（1）使用水泥基滲透結(jié)晶型防水材料的基面應(yīng)干凈無浮層、舊涂膜、塵土污垢及其它雜物，以提供充分開放的毛細(xì)管系統(tǒng)，有利于水泥基滲
