某大劇院空調水系統沖洗方案

1、大劇院空調水系統沖洗方案一、系統概況 XX 大劇院冷凍水系統源于 1#樓地下二層冷凍泵房，主管道經地下二層車庫至劇院部分，由下而上分為五個支路循環，每層設空調干管，并在其上加設閥門，分層控制調節水量。二、系統沖洗的重要性空調水系統管道施工完畢，經試壓合格后，必須進行管道的沖洗，在冷凍水管道的循環中，因管內有泥沙、焊渣或其它污物，在隨機循環過程中，極易造成直燃機組的冷凝器、蒸發器的管束內堵塞，使循環水量減少而導致冷量（或熱量）不夠，制冷（或制熱）的效果下降，嚴重堵塞時會導致不能制冷（或制熱）而破壞直燃機組運行等后果。三、沖洗過程3.1 施工準備3.1.1 沖洗前的準備工作技術準備：認真核對圖紙，

2、熟悉圖紙內容，了解空調水系統管路走向和控制閥門的部位等。3.1.2 沖洗工具的準備：管鉗、板手、橡膠管、排污泵等。3.1.3 進水及排水源的準備采用每層的臨時消防水為進水源。排水點集中排放在地下二層污水坑，然后用污水泵提升至室外排水井。3.2 沖洗方法3.2.1 對冷凍水干管進行沖洗由于劇院冷凍水系統較大，管路較長，對其系統的沖洗擬采用分支、分層沖洗的方法進行。施工沖洗前先接好臨時沖洗管道，從四層干管的末端灌水，水流向立管方向，沖洗時關閉相鄰分支管上的和風機盤管（或空調機組）的支管閥門，在總立管底排污口上，接管到排水點地下二層污水坑，進行自上而下的沖洗，直至排出的水質清澈無泥砂為止，然后用水泵

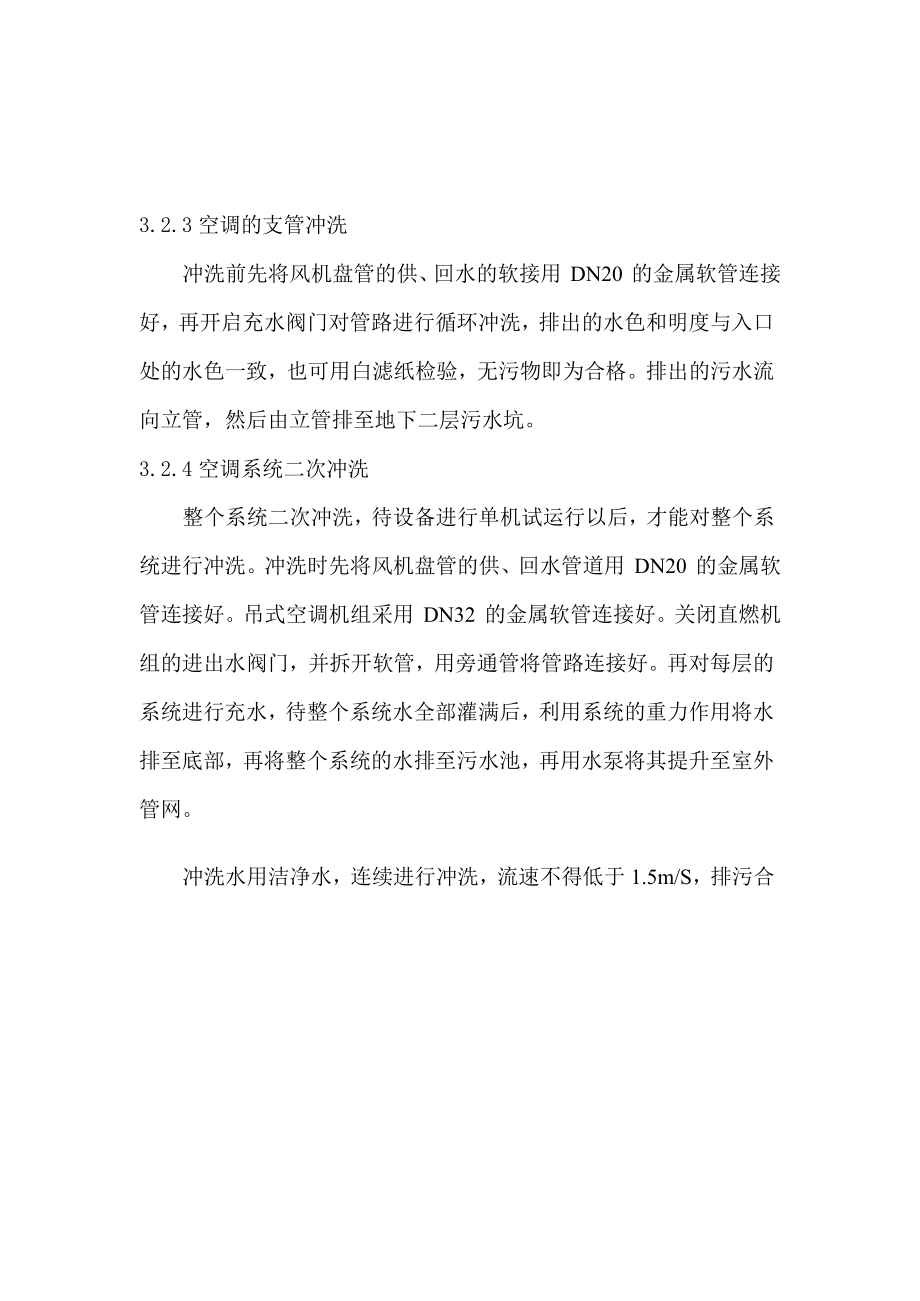

3、污水提升至室外排水井。（見附圖）3.2.2 對冷凍站內的冷凍水管進行沖洗在沖洗前可在冷凍供回水管進入直燃機前加一個臨時旁通管，將水管連通，在供水管上安裝一個進水閥門，將自來水接至其上。關閉主干管閥門，在最低點回水管上安裝的自動除污過濾器的除污口上安裝排水管至機房排水坑，流出的水色和透明度與入口處水色目側一致無污物。然后用水泵把污水提升至室外污水井。（見附圖）3.2.3 空調的支管沖洗沖洗前先將風機盤管的供、回水的軟接用 DN20 的金屬軟管連接好，再開啟充水閥門對管路進行循環沖洗，排出的水色和明度與入口處的水色一致，也可用白濾紙檢驗，無污物即為合格。排出的污水流向立管，然后由立管排至地下二層污

4、水坑。3.2.4 空調系統二次沖洗整個系統二次沖洗，待設備進行單機試運行以后，才能對整個系統進行沖洗。沖洗時先將風機盤管的供、回水管道用 DN20 的金屬軟管連接好。吊式空調機組采用 DN32 的金屬軟管連接好。關閉直燃機組的進出水閥門，并拆開軟管，用旁通管將管路連接好。再對每層的系統進行充水，待整個系統水全部灌滿后，利用系統的重力作用將水排至底部，再將整個系統的水排至污水池，再用水泵將其提升至室外管網。沖洗水用潔凈水，連續進行沖洗，流速不得低于 1.5m/S，排污合格（目測：以排出口的水色和透明度與入水口水色對比相近，無可見雜物）。五、沖洗應注意的問題5.1 沖洗前先將管路中已安裝好的過濾網

5、拆除掉，待沖洗合格后將濾網重新安裝上，同時把電動閥打開。5.2 管道沖洗時，進水口接入臨時消防水，接入點在最高處。泄水點在最低處，而且排水管路口徑要加大。5.3 沖洗時要不斷地用錘子敲打管道，特別是對焊縫、死角和管底等部位進行重點敲打，以防污物沉積。但不得損傷管道。5.4 沖洗時應考慮管道支、吊架的牢固程度，必要時應予加固處理。5.5 沖洗結束后應清理地面積水及污物，恢復系統。先將排氣閥門開啟，以便排水時向管內補氣， 防止管內出現真空，最后將管內貯水全部排空。六、沖洗計劃組織施工人員認真熟悉圖紙，了解編制的沖洗方案，合理安排人力物力。根據梅蘭芳大劇院的空調水施工的特點，擬定 4 個工作日對整個

6、系統進行沖洗，計劃從 11 月 7 日開始至 10 日結束。計劃時間計劃項目計劃施工人員11 月 7 日夾層至四層干管沖洗6 人11 月 8 日夾層至四層支管沖洗6 人11 月 9 日直燃機房管道沖洗3 人11 月 10 日系統二次沖洗6 人七、計劃保證措施7.1 組織措施。成立以技術員為核心的領導小組，檢查督促工作的進展情況。管理網絡見下圖：7.2 管理措施每天工作前，對當天的沖洗工作內容，由技術人員做全面的交底，說明要點，主要責任人現場親自指揮，不準脫崗。施工人員聽從領導的指揮，服從安排。7.3 安全管理措施7.3.1.要求參加施工的人員，提高安全意識，加強自我保護。7.3.2.班前進行安全技術交底，進入施工現場戴好安全帽等勞保護具。7.3.3 嚴禁施工人員酒后上崗。7.3.4 現場的安全防護措施，如果需要拆除的，要經過允許后才能進行，一旦施工完畢后，要及時恢復。7.3.5 由于地下室管井、孔洞較多，要求每位施工人員配備手電筒，施工時要有足
