機械加工設備試題

1、機械加工設備試題一、填空題（10分）1、X6132型號中，32表示（工作臺面寬320mm）。2、切削加工時，刀具和工件之間必須做一定的相對運動，形成工件表面。這種運動被稱為（成形）運動。該運動按切削過程所起作用分為（主運動）和（進給）運動。3、常見的機械變速裝置有（滑移齒輪變速組）、（掛輪變速組）、（離合器變速組）。4、滾切直齒圓柱齒輪時，要具備（展成）運動、（主）運動和（軸向進給）運動。5、按照控制方式的不同，可將機床分為（通用機床）和（數控機床）兩大類型。6、常見的機械變速裝置有（滑移齒輪變速組）、（掛輪變速組）、（離合器變速組）。7、數控機床的控制方式可分為（開環）控制、（閉環）控制、（

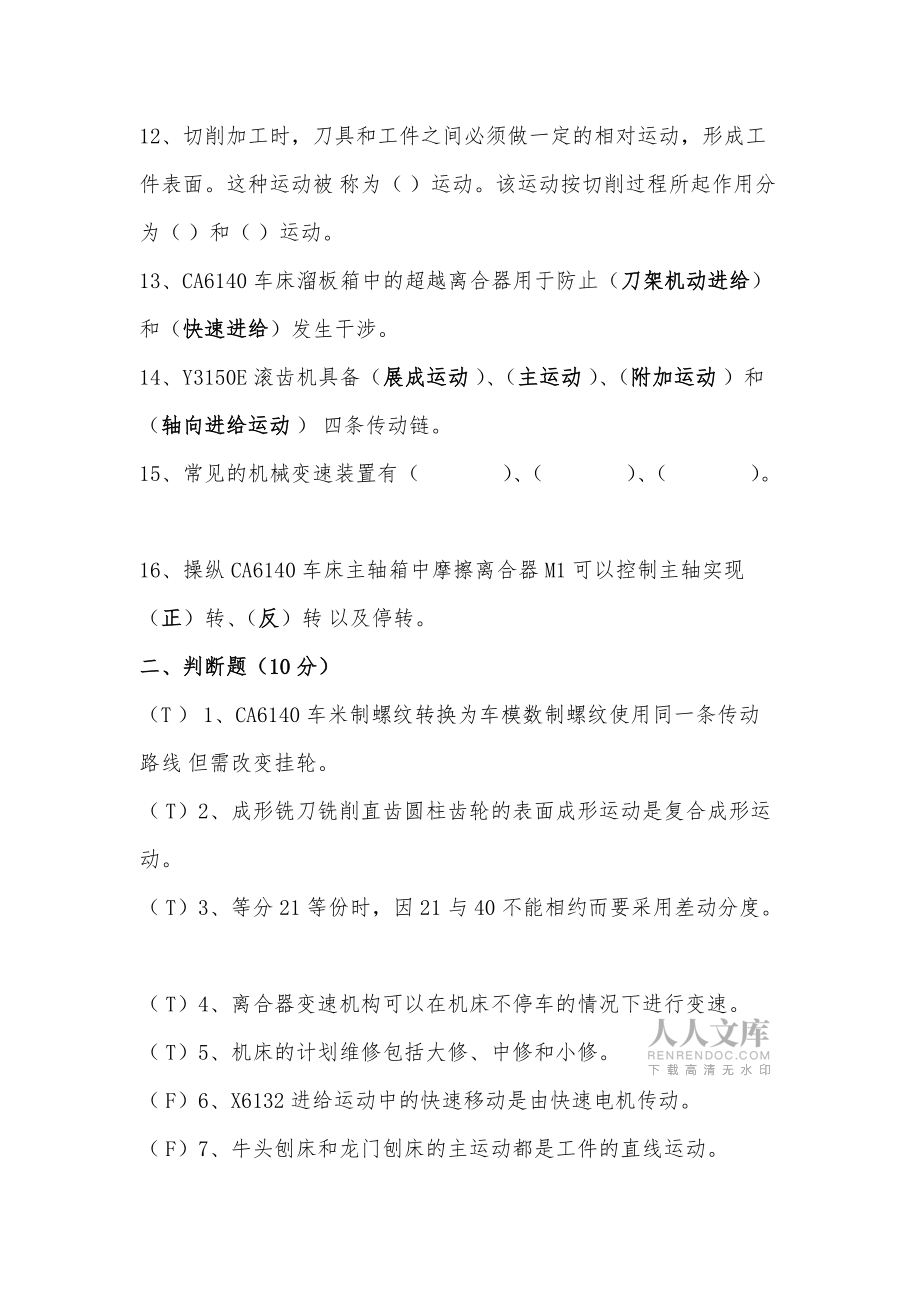

2、半閉環）控制。8、Y3150E滾切斜齒圓柱齒輪比直齒圓柱齒輪增加了（附加運動）傳動鏈，該傳動鏈?zhǔn)锥思牵L刀刀架），末端件是（工作臺）。9、CG6125B中的字符含義C：車床G：高精度。10、成形運動按照組成可分為簡單成形運動和復合成形運動兩種。11、車床CA6140型號中，40表示（最大車削直徑為400mm）。12、切削加工時，刀具和工件之間必須做一定的相對運動，形成工件表面。這種運動被稱為（）運動。該運動按切削過程所起作用分為（）和（）運動。13、CA6140車床溜板箱中的超越離合器用于防止（刀架機動進給）和（快速進給）發生干涉。14、Y3150E滾齒機具備（展成運動）、（主運動）、（附加

3、運動）和（軸向進給運動）四條傳動鏈。15、常見的機械變速裝置有（ ）、（ ）、（ ）。16、操縱CA6140車床主軸箱中摩擦離合器M1可以控制主軸實現（正）轉、（反）轉以及停轉。二、判斷題（10分）（T）1、CA6140車米制螺紋轉換為車模數制螺紋使用同一條傳動路線但需改變掛輪。（T）2、成形銑刀銑削直齒圓柱齒輪的表面成形運動是復合成形運動。（T）3、等分21等份時，因21與40不能相約而要采用差動分度。（T）4、離合器變速機構可以在機床不停車的情況下進行變速。（T）5、機床的計劃維修包括大修、中修和小修。（F）6、X6132進給運動中的快速移動是由快速電機傳動。（F）7、牛頭刨床和龍門刨床的

4、主運動都是工件的直線運動。（T）8、滾齒機的展成傳動鏈與附加傳動鏈都是內聯系傳動鏈。（）9、動壓滑動軸承可以自動調整主軸回轉中心提高主軸回轉精度。（F）10、電火花加工機床能加工各種材料、各種硬度的工件。（F）11、首端件和末端件之間有嚴格傳動聯系的傳動鏈稱為外聯系傳動。（F）12、機床有多少種運動就有多少個傳動鏈。（T）13、卸荷帶輪裝置特別適宜于要求傳動平穩的精密主軸上。（T）14、離合器變速機構可以在機床不停車的情況下進行變速。（T）15、電火花加工機床能加工各種材料、各種硬度的工件。（F）16、成形銑刀銑削直齒圓柱齒輪的表面成形運動是復合成形運動。（T）17、銑刀的旋轉運動在切削點水平

5、面的速度方向與進給方向相反，稱為逆銑。（T）18、滾齒機的展成傳動鏈與附加傳動鏈都是內聯系傳動鏈。（T）19、CA6140車床離合器和制動器各用一套操縱機構。（F）20、機床的計劃維修包括大修、中修和小修。（T）21、機床的所有傳動鏈對兩端件都有嚴格的傳動比要求。（F）22、成形銑刀銑削直齒圓柱齒輪的表面成形運動是復合成形運動。（F）23、采用摩擦離合器的變速機構可以在機床不停車的情況下進行變速。（）24、銑床與刨床都是平面加工機床，但是銑床不能完全代替刨床。（）25、外圓磨床上，工件轉動是主運動。（）26、X6132進給運動中的快速移動是由快速電機傳動。（）27、在鏜床上也可以對工件進行鉆孔

6、加工。（）28、滾齒機的軸向進給傳動鏈與附加傳動鏈都是內聯系傳動鏈。（）29、銑床主軸端部的端面鍵用于刀具傳遞扭矩。（）30、電火花加工機床能加工各種材料、各種硬度的工件。三、三.選擇題（15分）（C）1、M1432A萬能外圓磨床磨削內圓錐面，應將（）部件調整一角度。A、工作臺B、頭架C、砂輪架D、床身（B）2、CA6140主軸正反轉換向是通過（）實現的。A、主運動電機B、摩擦離合器M1C、齒式離合器M2D、離合器M7（C）3、差動分度時，Z0Z，分度盤的轉向（）。A、順時針轉動B、逆時針轉動C、與分度手柄轉向相同D、與分度手柄轉向相反（C）4、銑削左旋螺旋槽時要將銑床工作臺調整成（）。A、與

7、主軸平行B、與主軸垂直C、順時針成一定角度D、逆時針成一定角度（D）5、車床上車左旋螺紋與車右旋螺紋相比（）。A、主軸轉向與刀架進給方向都相同B、主軸轉向與刀架進給方向都相反C、主軸轉向相同刀架進給方向相反D、主軸轉向相反刀架進給方向相同（C）6、無心外圓磨床磨削工件中心應（）砂輪和導輪中心A、低于B、等高于C.高于D.以上都可以（D）7、下列機床不能在實體材料上鉆孔是（）。A、車床B、鏜床C、鉆床D、插床（C）8、CA6140絲杠嚙合螺母采用分體結構即開合螺母，目的是（）。A、便于裝配B、便于維修C、便于實現互鎖D、消除間隙（）9、用右旋滾刀滾切右旋斜齒圓柱齒輪，滾刀安裝角為（）。A、fB、

8、fC、f+fD、f-f（A）10、CA6140車床自動走刀時，接通擴大機構后，主軸上的離合器M2嚙合可實現（）。A、粗進給量B、細進給量C、普通進給量D、常用進給量（C）11、M1432A砂輪架主軸徑向支承采用（）。A、深溝球軸承B、圓錐滾子軸承C、角接觸球軸承D、動壓滑動軸承（）12、滾切直齒圓柱齒輪不需要的運動（）。A、軸向進給運動B、主運動C、附加運動D、展成運動（C）13、用成形銑刀在銑床上利用分度頭不能加工的齒輪是（）。A、直齒圓柱齒輪B、斜齒圓柱齒輪C、直齒錐齒輪D、螺旋齒錐齒輪（A）14、CA6140車床為了避免刀架機動進給和快速進退發生干涉，安裝了離合器（）。A、摩擦離合器M1

9、B、安全離合器M7C、超越離合器M6D、內齒離合器M2（B）15、下列機床屬于特種加工設備的是（）。A、線切割機床B、組合鉆床C、金剛鏜床D、加工中心（A）16、CA6140主軸正反轉轉換向是通過（）實現的。A、主運動電機B、摩擦離合器M1C、齒式離合器M2D、離合器M7（D）17.拉床是用（）進行加工的機床。A.車刀B.拉刀C.沖壓D.銑頭（A）18、車床主軸檢驗軸線徑向跳動時一般將檢驗棒插入錐孔后，相對主軸每次轉90度，取（）次平均值。A.4B.2C.3D.6（C）19、銑削左旋螺旋槽時要將銑床工作臺調整成（）。A、與主軸平行B、與主軸垂直C、順時針成一定角度D、逆時針成一定角度（B）20

10、、下列機床不能在實體材料上鉆孔的是（）。A、車床B、鏜床C、鉆床D、插床（C）21、最適合加工玻璃和陶瓷的特種加工方法是（）。A.電火花B.電解C.激光D.超聲波（）22、M1432A萬能外圓磨床磨削內圓錐面，應將（）部件調整一角度。A、工作臺B、頭架C、砂輪架D、床身（）23、滾切直齒圓柱齒輪不需要的運動（）。A、軸向進給運動B、主運動C、附加運動D、展成運動（）24、無心外圓磨床磨削工件中心應（）砂輪和導輪中心A、低于B、等高于C.高于D.以上都可以（）25、主軸部件的（）是指其在受外力作用時抵抗變形的能力。A.硬度B.撓度C.剛度D.強度（）26、CA6140車床由車公制螺紋改為車英制螺

11、紋時，需要調整（）機構。A、移換B、換向C、掛輪D、直聯絲杠（）27、CA6140主軸正反轉換向是通過（）實現的。A、主運動電機B、摩擦離合器M1C、齒式離合器M2D、離合器M7（）28、差動分度時，Z0Z，分度盤的轉向（）。A、順時針轉動B、逆時針轉動C、與分度手柄轉向相同D、與分度手柄轉向相反（）29、下列機床不能在實體材料上鉆孔是（）。A、車床B、鏜床C、鉆床D、插床（）30、車床上車左旋螺紋與車右旋螺紋相比（）。A、主軸轉向與刀架進給方向都相同B、主軸轉向與刀架進給方向都相反C、主軸轉向相同刀架進給方向相反D、主軸轉向相反刀架進給方向相同（）31、車床尾座中心應（）主軸中心A、低于B、

12、等高于C.略高于D.以上都可以（）32、滾切直齒圓柱齒輪不需要的運動（）。A、軸向進給運動B、主運動C、附加運動D、展成運動（）33、主軸的軸向定位方式采用（）能使主軸軸向剛度好、定位精度高。A、前端定位B、后端定位C、兩端定位D、一端定位（）34、用左旋滾刀滾切左旋斜齒圓柱齒輪，滾刀安裝角為（）。A、fB、fC、f+fD、f-f（）35、CA6140車床（）可以避免刀架機動進給和快速進退發生干涉。A、摩擦離合器M1B、安全離合器M7C、超越離合器M6D、內齒離合器M2四、計算題1.Y3150E滾齒機上用右旋滾刀f=2。15，計算滾切分度圓螺旋角11。15右旋齒輪時（1）滾刀的安裝角。（2）刀

13、架調整角度方向。2.利用FW250分度頭等分19等份，試作調整計算。已知：孔圈數：16、24、30、36、41、47、57、5923、25、28、33、39、43、51、6122、27、29、31、37、49、53、63掛輪齒數：24（2個）、28、32、40、44、48、56、64、72、80、84、86、96、1003.在Y3150E滾齒機上用右旋滾刀f=3。20滾切螺旋角為14。20右旋斜齒圓柱齒輪，計算滾刀的安裝角。4、利用FW250分度頭等分26等份，試作調整計算。已知：孔圈數：16、24、30、36、41、47、57、5923、25、28、33、39、43、51、6122、27、2

14、9、31、37、49、52、63掛輪齒數：24（2個）、28、32、40、44、48、56、64、72、80、84、86、96、1005.Y3150E滾齒機上用右旋滾刀f=2。15，計算滾切分度圓螺旋角11。15右旋齒輪時（1）滾刀的安裝角。（2）刀架調整角度方向。6.利用FW250分度頭等分25等份，試作調整計算，并簡要說明分度方法。已知：孔圈數：16、24、30、36、41、47、57、5923、25、28、33、39、43、51、6122、27、29、31、37、49、53、63掛輪齒數：24（2個）、28、32、40、44、48、56、64、72、80、84、86、96、100五、問答

15、題：1.滾切齒輪時展成運動的運動方向的判斷方法？2、X6132臥式銑床被稱為萬能銑的原因？3、簡述特種加工的特點.？4、簡述雙螺母絲杠中雙螺母的作用與調節方法。5、銑削加工的工藝范圍和加工特點是什么？6.請對通用部件NC-2HJ45GIB的型號加以詳細解釋。7、簡述普通臥式車床的工藝范圍？8、簡述X6132機床的工藝范圍和主要特點？9、CA6140車床有哪些傳動鏈？那些是內聯系傳動鏈？10、簡述M1432A萬能外圓磨床的工藝范圍.？11、簡述Y3150E滾齒機的運動形式？六、分析題1、如圖為某簡易小型機床的主傳動系統圖（1）列出傳動路線表達式。（2）列出運動平衡式。（3）計算主軸的nmax和nmin。2、分析圖示傳
