移動室分覆蓋工程施工規范指導圖解

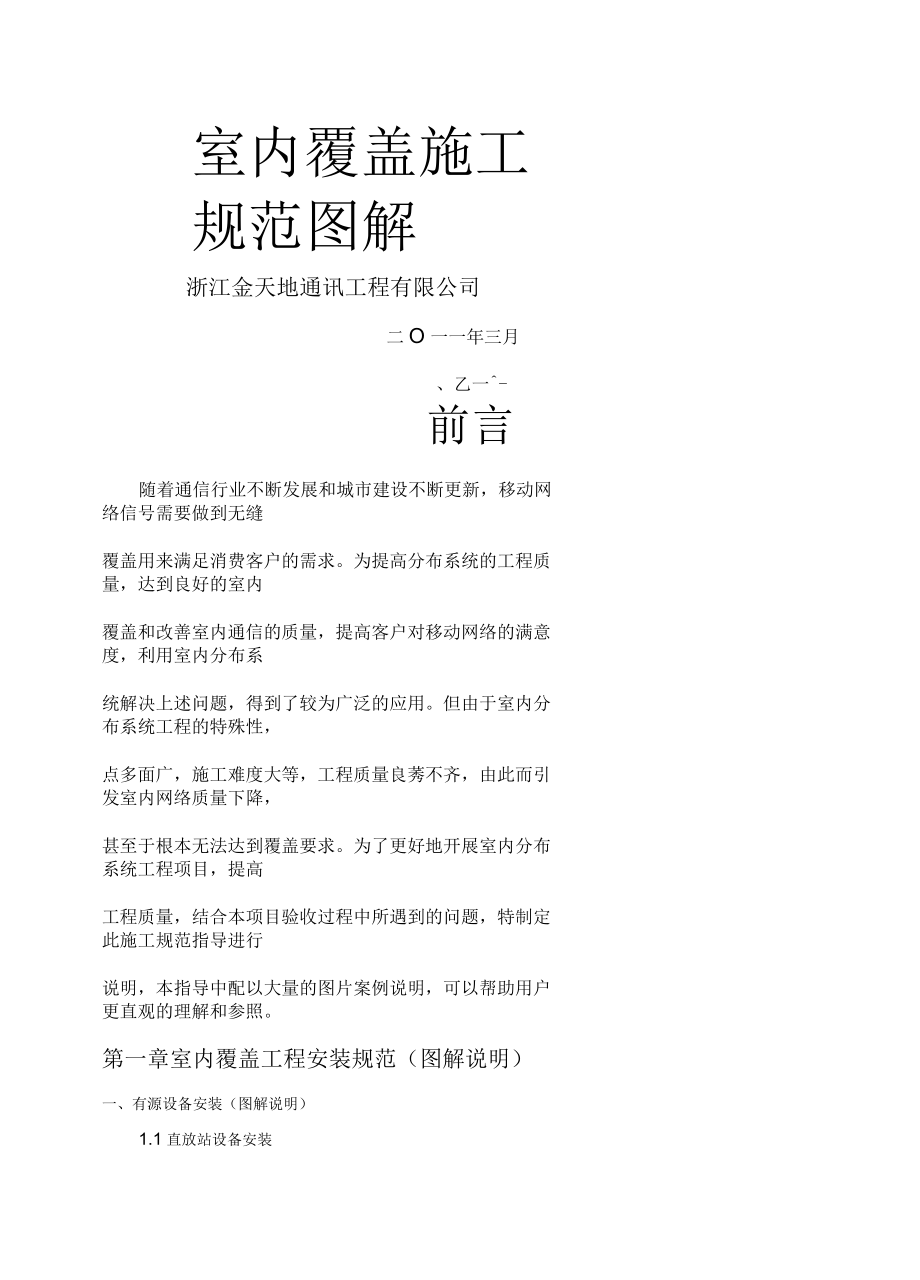

1、室內覆蓋施工規范圖解浙江金天地通訊工程有限公司二O一一年三月、乙一-前言隨著通信行業不斷發展和城市建設不斷更新，移動網絡信號需要做到無縫覆蓋用來滿足消費客戶的需求。為提高分布系統的工程質量，達到良好的室內覆蓋和改善室內通信的質量，提高客戶對移動網絡的滿意度，利用室內分布系統解決上述問題，得到了較為廣泛的應用。但由于室內分布系統工程的特殊性，點多面廣，施工難度大等，工程質量良莠不齊，由此而引發室內網絡質量下降，甚至于根本無法達到覆蓋要求。為了更好地開展室內分布系統工程項目，提高工程質量，結合本項目驗收過程中所遇到的問題，特制定此施工規范指導進行說明，本指導中配以大量的圖片案例說明，可以幫助用戶更

2、直觀的理解和參照。第一章室內覆蓋工程安裝規范（圖解說明）一、有源設備安裝（圖解說明）1.1直放站設備安裝嚴格按照說明書的介紹進行，安裝牢固平整。設備上要有移動標志，安裝時應用相應的安裝件進行牢固固定。2.1.1天線位置2.1.2天線固定、無源器件安裝（圖解說明）2.1 室內天線安裝為了便于維護，吸頂天線盡量安裝在天花吊頂下，如業主有特殊需求時可安裝在天若為掛墻式天線，必須牢固地安裝在墻上，保證天線垂直美觀，并且不破壞室內整體環境。天線安裝在天花吊頂內的吸頂，必須用天線支架對天線做牢固固定2.1.3天線安裝天線放置要平穩牢固，如果垂直放置，安放位置要合理美觀。室內天線接頭要用膠帶包扎做防水處理，

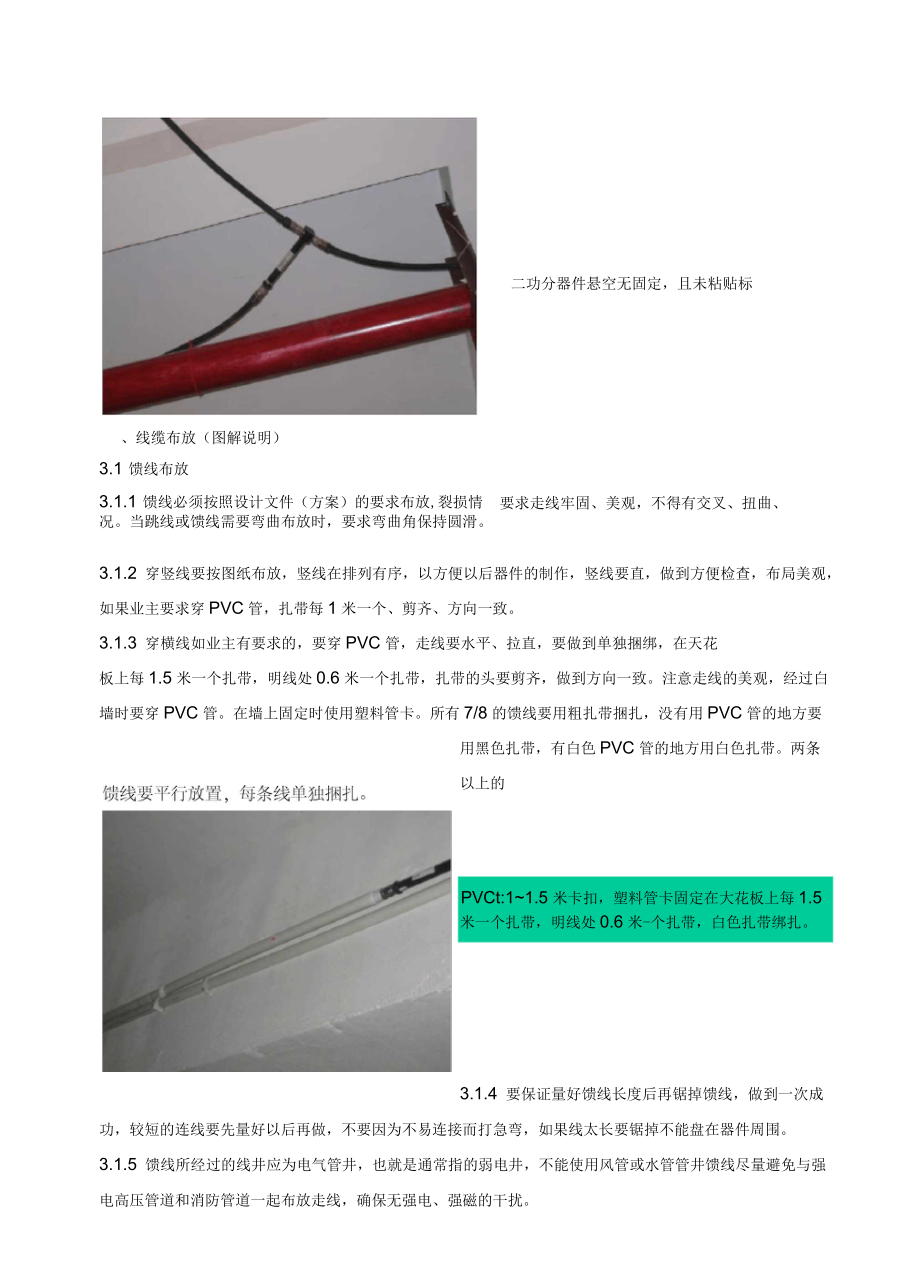

3、然后用塑料黑膠帶纏好，膠帶做到平整、少皺、美觀，安裝完天線后要擦干凈天線。貼有移動標簽，安裝牢固、美觀、不破壞室內整體環境天線周圍不能受到障礙物阻擋，會影響天線覆蓋效果2.2 室外天線安裝要求天線架做好防氧化處理，安裝牢固，標簽明確，遠離避雷網，嚴禁沿避雷網捆扎饋線2.3 其他無源器件安裝2.3.1 無源器件應用扎帶、固定件牢固固定，不允許懸空無固定放置。合路器貼有移動標簽，布放合理，器件已固定貼有移動標簽，布放合理功分器固定件牢固固定，不允許懸空無固定、線纜布放（圖解說明）二功分器件懸空無固定，且未粘貼標3.1 饋線布放要求走線牢固、美觀，不得有交叉、扭曲、3.1.1 饋線必須按照設計文件（

4、方案）的要求布放,裂損情況。當跳線或饋線需要彎曲布放時，要求彎曲角保持圓滑。3.1.2 穿豎線要按圖紙布放，豎線在排列有序，以方便以后器件的制作，豎線要直，做到方便檢查，布局美觀，如果業主要求穿PVC管，扎帶每1米一個、剪齊、方向一致。3.1.3 穿橫線如業主有要求的，要穿PVC管，走線要水平、拉直，要做到單獨捆綁，在天花板上每1.5米一個扎帶，明線處0.6米一個扎帶，扎帶的頭要剪齊，做到方向一致。注意走線的美觀，經過白墻時要穿PVC管。在墻上固定時使用塑料管卡。所有7/8的饋線要用粗扎帶捆扎，沒有用PVC管的地方要用黑色扎帶，有白色PVC管的地方用白色扎帶。兩條以上的PVCt:11.5米卡扣

5、，塑料管卡固定在大花板上每1.5米一個扎帶，明線處0.6米-個扎帶，白色扎帶綁扎。3.1.4 要保證量好饋線長度后再鋸掉饋線，做到一次成功，較短的連線要先量好以后再做，不要因為不易連接而打急彎，如果線太長要鋸掉不能盤在器件周圍。3.1.5 饋線所經過的線井應為電氣管井，也就是通常指的弱電井，不能使用風管或水管管井饋線盡量避免與強電高壓管道和消防管道一起布放走線，確保無強電、強磁的干擾。饋線布放應盡量避免與強電高壓管道和消防管道一起布放，確保無強電、強磁的干擾布放整齊、美觀，其轉彎處要使用PVC軟管連接3.1.6 對于不在機房、線井和地下室，走明線布放的饋線，應套用PVC管。要求所有走線管3.1

6、.7 走線管應盡量靠墻布放，并用線碼或饋線夾進行牢固固定，饋線的布放要求整齊、美觀、不得有交叉、扭曲、裂損的情況。彎曲半徑應符合饋線的技術指標。饋線應用扎帶、饋線座或走線梯、饋線夾加以固定，各層天花吊頂內饋線固定于吊頂內的龍骨鐵架，沒有吊頂?shù)牡胤娇煽繅潭ò惭b。3.1.8 走線不能有交叉和空中走線的現象。若走線管無法靠墻布放（如地下停車場），饋線走線管可與其他線管一起走線，并用扎帶與其他線管固定美觀，不交叉走線，彎曲布放時，彎曲用波紋軟管套接，彎曲角圓滑，饋線每隔2米貼-移動標簽饋線走線無橫平豎直，無標簽無固定無套管；器件無固定無標簽；饋線飛線；沿消防管道布饋線3.1.9 饋線的連接頭必須安裝

7、牢固，正確使用專用的做頭工具，嚴格按照說明書上的步驟進行,接頭不可有松動，饋線芯及外皮不可有毛刺，擰緊時要固定住下部擰上部，確保接觸良好，接頭駐波比應小于1.4,并做防水密封處理3.2 、電源線安裝3.2.1 布放位置應符合工程設計圖紙的要求，滿足通用走線規范要求。3.2.2 如布放過程中發現線纜長度不夠時，應重新更換線纜，杜絕在線纜中做接頭或焊點。3.2.3 若線纜需要綁扎在金屬走線架上進行布放，應增加絕緣措施。3.2.4 嚴禁在線纜上加裝開關或熔斷器。3.2.5 有源設備的電源線接在不間斷電源的開關前端，交流電源線必須走線槽，直流電源線應用PVC管或波紋管進行保護，要保持良好的接地，電源線

8、屏蔽層兩端應接地。配電箱內的走線要美觀可參照配電箱內原有的走線，要使用硬線，線槽要美觀、牢固。電源線要有移動標志和方向標識。四、電源安裝（圖解說明）4.1主機電源插板采用三芯插座，工作狀態時放置于不易觸摸到的安全位置，以防觸電。電源線要套波紋管，有移動標識配電箱內的走線要美觀可參照配電箱內原有的走線,要使用硬線，線槽要美觀、牢固。電源線要有移動標志和方向標識主機電源插板采用三芯插座，工作狀態時放置于不易觸摸到的安全位置，并置于電表盒中，有效防止觸電。4.2若電源走線較長，應用線碼固定，固定間距為0.3米，走線外觀要平直美觀4.3各站點室內分布系統有源設備安裝交流容量應滿足本次工程的需求，容量不

9、夠時需安裝不低于10A的熔絲，各站如條件允許應配有不間斷電源，以便在斷電情況下可繼續供電。五、標簽（圖解說明）5.1如果業主沒有特殊要求，需使用統一的標簽，標簽編號應與設計方案保持一致，內容要包括每個器件的名稱、線的方向和長度（兩頭都要有），饋線每隔2米貼一張移動的標志,每個器件和每條饋線都必須有記錄，必要時標簽要用透明膠帶加固。主設備、干放應貼移動標識，電梯、地下室在業主同意情況下應粘貼、安裝中國移動網絡信號覆蓋標志。ANT1-2FAT1-1FHUB1-1FT1-1FPS1-1F原理圖中饋線的標簽為:ANT2-1FANT3-1F饋娟懶藤!球幡件哪斷的阿立置繃下圖饋線主機:饋線株褊HBB詡癡來

10、源及木曲黑1碼|次FROM:向TO:ANT1-1FEAT1湍-1FIxT-1F1_0IanT13國移動H一仆ANT2-1F要求接地線的彎曲角yo襦1騏半彳啕0乂譙悚阻小篇寵（見匯總接地圖）室罰怖!確有源設備機身需F好接地（見匯總逐喊上.蔡魁應在信號源設備6.2ANT1-2FHUB1-1F射頻輸出口外作良好接地。%J-PS1-1F6.3主機設備接地應使度截吸蝙弱峰靜酌舉地線接地ANT1-1F6.4對于干線放矢器、光纖分布系統洶主機單元設備必須接地,ANT1-2FHUB1-1FPS1-1F16K甲將國米的接地線與建筑物的主地線連接FROM:PS1-1F6.5BBU防雷接地要求6.5.1BBU的接地

11、電阻應小于10Q。6.5.2BBU安裝在機房時，BBU的保護地線應連接到機房的保護接地排上。（見匯總接地圖）6.5.3BBU安裝在APM30、APM100、或其他室外型機柜中時，BBU的保護接地線應連接到機柜內的接地排上。6.5.4BBU與RRU連接時，不能直接使用含有金屬加強筋的光纖。6.6RRU防雷接地要求6.6.1RRU的保護接地線應采用橫截面積不小于16平方毫米的黃綠雙色塑料絕緣銅芯導線。6.6.2RRU的接地電阻應小于10Q。第二章標準化施工拍照點規范1、電梯牌張貼：室分開通后，需張貼電梯牌（樣式以網建部下發為準）2、主機房各類設備擺放：主機放在室分的，室分主機房擺放整齊，掛墻設備安裝在1.2米以上，室內環境整潔。3、重發天線：天線放置要平穩牢固，安放位置要合理美觀。1）平層2）地下室萬能角<4、干放和直放站相關要求：貼有移動標簽，安裝牢固、美觀、不破壞室內整體環境，走線橫平豎直5、天饋布放相關要求明線處0.6米一個扎帶饋線應盡量避免與強電高壓管道和消防管道一起布放，確保無強電、強磁的11.5米卡扣，固定在天花板上每1.5米一個扎帶,美觀，不交叉走線，彎曲布放時，彎曲用波紋軟管套接，彎曲角圓滑，饋線每隔2米貼-裝全向一吊頂安金屬軟管美觀，彎曲布放時，彎曲用PVC軟管套接，角度圓滑室外布線每隔.兩米在6、電源安全主機電源插板采用
