繼電保護裝置定期校驗制度

1、精選優質文檔-傾情為你奉上繼電保護裝置定期校驗制度第一章 總 則第一條 繼電保護及安全自動裝置（簡稱“繼電保護裝置”） 檢驗工作是保證繼電保護正確動作的技術手段和有效措施。為加強繼電保護專業檢驗工作管理，提高繼電保護檢驗管理水平，從而確保繼電保護裝置安全穩定運行，特制定本制度。 第二條 每年繼電保護裝置檢驗完成率應達到 100。第三條 防止由于繼電保護檢驗工作不到位而發生的繼電保護不正確動作事故。第四條 繼電保護原則上隨同一次設備停電進行檢驗，不再另行單獨安排停電時間。第五條 新安裝繼電保護裝置投運后一年內必須進行第一次全部檢驗。在檢修安排時給予考慮。第六條 線路兩側繼電保護設備檢驗工作應同時

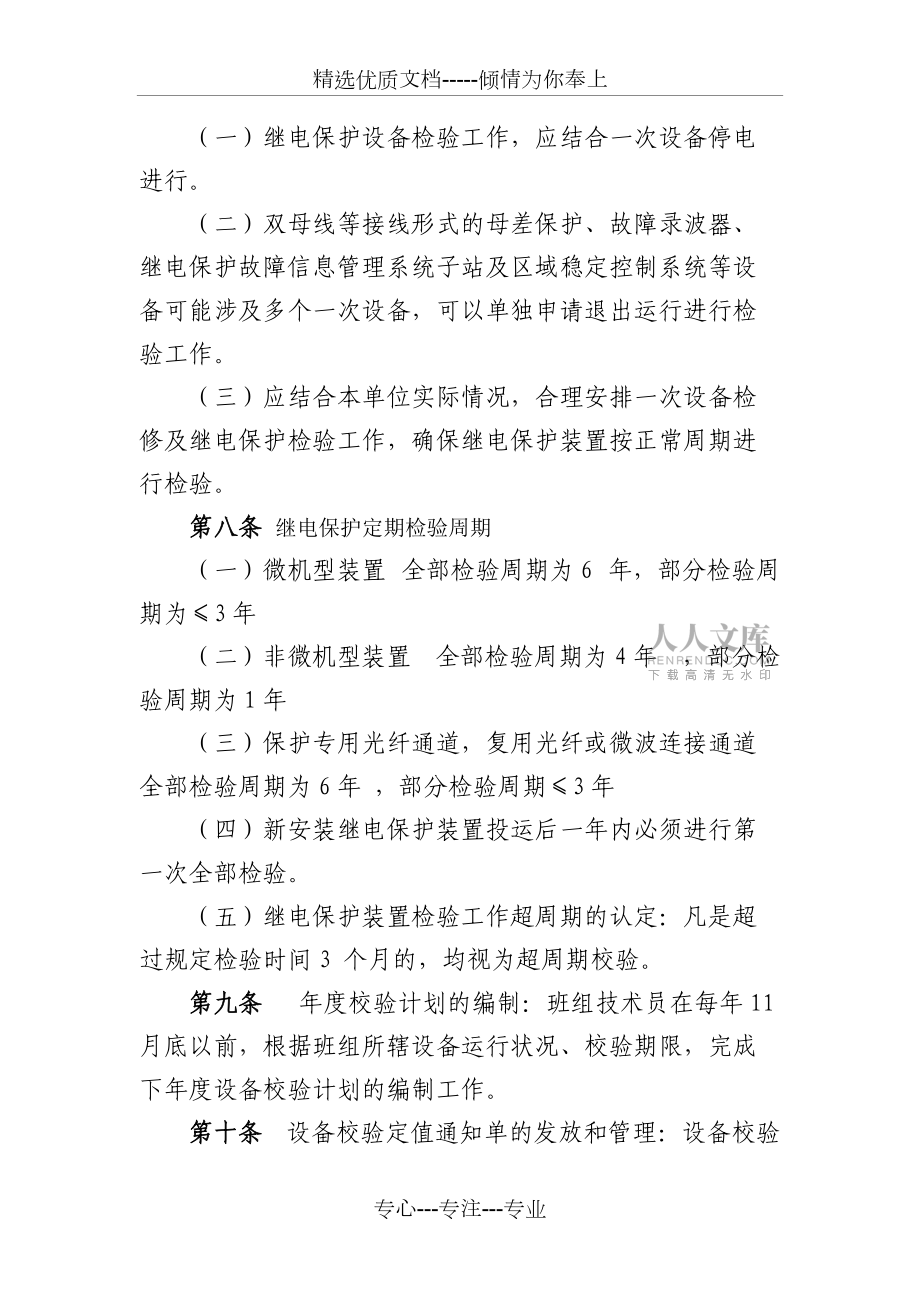

2、進行。當線路兩側繼電保護設備運行維護工作分屬不同單位時，在安排檢驗工作時，兩單位應加強溝通，確保線路兩側同時進行繼電保護檢驗工作。第二章 細 則第一條 第七條 繼電保護檢驗工作安排原則（一）繼電保護設備檢驗工作，應結合一次設備停電進行。（二）雙母線等接線形式的母差保護、故障錄波器、繼電保護故障信息管理系統子站及區域穩定控制系統等設備可能涉及多個一次設備，可以單獨申請退出運行進行檢驗工作。（三）應結合本單位實際情況，合理安排一次設備檢修及繼電保護檢驗工作，確保繼電保護裝置按正常周期進行檢驗。第八條 繼電保護定期檢驗周期（一）微機型裝置 全部檢驗周期為6 年，部分檢驗周期為3年（二）非微機型裝置

3、全部檢驗周期為4年 ，部分檢驗周期為1年（三）保護專用光纖通道，復用光纖或微波連接通道全部檢驗周期為6年 ，部分檢驗周期3年（四）新安裝繼電保護裝置投運后一年內必須進行第一次全部檢驗。（五）繼電保護裝置檢驗工作超周期的認定：凡是超過規定檢驗時間3 個月的，均視為超周期校驗。第九條 年度校驗計劃的編制：班組技術員在每年11月底以前，根據班組所轄設備運行狀況、校驗期限，完成下年度設備校驗計劃的編制工作。第十條 設備校驗定值通知單的發放和管理：設備校驗定值通知單由班組技術員根據繼電保護定值卡負責填寫，經工作負責人確認后發出（注：技術員不在時由班長負責），工作負責人根據定值通知單要求（全部、部分或新安

4、裝）對設備進行校驗。校驗完畢后，工作負責人將試驗報告及定值通知單一并交給班組技術員審核，審核后，由班組技術員將定值通知單存放歸檔，定值通知單保存期限為一個校驗周期。第十一條 檢驗儀器要求：（一）定值檢驗應使用 0.5 級的儀器、儀表。（二）裝置檢驗所使用的儀器、儀表必須經過檢驗合格。指針式檢驗周期為1 年，數字式檢驗周期為2 年，微機型繼電保護試驗裝置的檢驗周期為2 年。第十二條 檢驗使用的電源：繼電保護檢驗所需電源必須取自檢修電源箱或繼電保護試驗電源屏。不允許取自運行設備的交、直流電源。第十三條 試驗報告的管理（一）試驗報告的填寫要求規范，按統一格式編寫，可由工作負責人編寫或者由工作負責人指

5、定工作成員填寫經工作負責人確認。（二）試驗報告由工作負責人交給班組技術員審核，班組技術員負責將試驗報告分類存放并將校驗情況及時記錄在設備檢修技術臺帳中，試驗報告保存期限為兩個檢修周期。（三）設備檢修結束后，一般設備在一周之內，主系統設備兩周之內，機組設備大修在并網后兩周之內上交試驗報告，到期完不成的說明原因。第十四條 設備的校驗性質，期限，內容及消耗工時見附表一。第三章 附 則第十五條 本制度由維修部負責解釋第十六條 本制度自發布之日起執行。專心-專注-專業附表一：設備的校驗性質，期限，內容及消耗工時(1). 500kV系統設備序號檢驗性質檢驗期限主要檢修項目內容檢驗工期消耗工時定額1全部檢驗

6、5-6年1) 繼電器內部、外部檢查與直阻測量2) 保護裝置全部保護校驗3) 保護、控制、信號二次回路清掃檢查、端子緊固4) 交直流回路絕緣電阻試驗5) 保護、控制、信號二次回路傳動試驗6) 保護帶開關整體傳動試驗7) 保護用電流互感器特性試驗（極性、二次負擔測試、回路直流電阻測定）3天/條線路2天/條母線320個工時2部分檢驗 1-3年1) 繼電器內部、外部檢查與直阻測量2) 保護裝置主保護校驗3) 保護、控制、信號二次回路清掃檢查、端子緊固4) 交直流回路絕緣電阻試驗5) 保護、控制、信號二次回路傳動試驗6) 保護帶開關整體傳動試驗3天/條線路2天/條母線240個工時(2). 220kV系統

7、設備序號檢驗性質檢驗期限主要檢修項目內容檢驗工期消耗工時定額1全部檢驗5-6年1) 繼電器內部、外部檢查與直阻測量2) 保護裝置全部保護校驗3) 保護、控制、信號二次回路清掃檢查、端子緊固4) 交直流回路絕緣電阻試驗5) 保護、控制、信號二次回路傳動試驗6) 保護帶開關整體傳動試驗7) 保護用電流互感器特性試驗（極性、二次負擔測試、回路直流電阻測定）3天/變壓器、線路160個工時2部分檢驗 1-3年1) 繼電器內部、外部檢查與直阻測量2) 保護裝置主保護校驗3) 保護、控制、信號二次回路清掃檢查、端子緊固4) 交直流回路絕緣電阻試驗5) 保護、控制、信號二次回路傳動試驗6) 保護帶開關整體傳動

8、試驗2天/變壓器、線路64個工時(3). 變壓器瓦斯保護序號檢驗性質檢驗期限主要檢修項目內容檢驗工期消耗工時定額1全部檢驗3-5年瓦斯繼電器2天/變壓器48個工時(4). 發變組保護及啟備變保護裝置序號檢驗性質檢驗期限主要檢修項目內容檢驗工期消耗工時定額1全部檢驗4-6年(隨機組大修)1) 繼電器內部、外部檢查與直阻測量2) 保護裝置全部保護校驗3) 保護、控制、信號二次回路清掃檢查、端子緊固4) 交直流回路絕緣電阻試驗5) 保護、控制、信號二次回路傳動試驗6) 保護帶開關整體傳動試驗7) 保護用電流互感器特性試驗（極性、二次負擔測試、回路直流電阻測定）8) 變壓器非電氣量保護全部校驗15天/

9、機組480個工時2部分檢驗 2年(隨機組小修)1) 繼電器內部、外部檢查與直阻測量2) 保護裝置主保護校驗3) 保護、控制、信號二次回路清掃檢查、端子緊固4) 交直流回路絕緣電阻試驗5) 保護、控制、信號二次回路傳動試驗6) 保護帶開關整體傳動試驗7) 變壓器非電氣量保護全部校驗8天/機組256個工時(5). 勵磁系統整流柜、調節器及控制回路序號檢驗性質檢驗期限主要檢修項目內容檢驗工期消耗工時定額1全部檢驗4-6年(隨機組大修)1) 二次回路的清掃、緊線檢查工作2) 可控硅、阻容保護外觀、波形檢查3) 元器件和繼電器內部及外部回路檢查4) 所有保護定值檢驗5) 調節器功能試驗（保證采樣準確、雙

10、橋平衡運行）6) 手動調節器試驗7) 繼電器和CT直阻測量8) 回路絕緣檢查(用1000V搖表)9) 裝置電源檢查10) 拉合直流試驗11) 帶滅磁開關進行保護、控制和信號回路傳動。25天/機組400個工時2部分檢驗 2年(隨機組小修)1) 二次回路的清掃、緊線檢查工作2) 可控硅、阻容保護外觀、波形檢查3) 繼電器外部檢查、直阻測量4) 整流柜切換試驗5) 回路絕緣檢查(用1000V搖表)6) 裝置電源檢查（交直流切換試驗）7) 帶開關進行保護、控制和信號回路傳動10天/機組160個工時3清掃傳動機組臨修， 1) 二次回路的清掃、緊線檢查工作2) 可控硅、阻容保護外觀、波形檢查3) 各元器件

11、外觀檢查4) 帶開關進行保護、控制和信號回路傳動4天/機組64個工時(6). 故障錄波器檢查項目序號檢驗性質檢驗期限主要檢修項目內容檢驗工期消耗工時定額1全部檢驗4-6年(隨機組大修)1) 裝置全部檢驗2) 交流、直流、信號二次回路清掃檢查、端子緊固3) 交流、直流回路絕緣電阻試驗4) 回路傳動試驗5) 電流互感器特性試驗（極性、變比、伏安特性、二次負擔測試、回路直流電阻測定）10天/機組3天/線路2天/母線80個工時2部分檢驗 2年(隨機組小修)1) 裝置全部檢驗2) 交流、直流、信號二次回路清掃檢查、端子緊固3) 交流、直流回路絕緣電阻試驗4) 回路傳動試驗8天/機組3天/線路2天/母線4

12、8個工時(7). 直流蓄電池檢查項目序號檢驗性質檢驗期限主要檢修項目內容檢驗工期消耗工時定額1全部檢驗4-6年(隨機組大修)1) 蓄電池本體保養、檢查2) 蓄電池充放電、試驗10天/機組50個工時2部分檢驗 2年(隨機組小修)1) 蓄電池本體保養、檢查2) 蓄電池充放電、試驗10天/機組30個工時(8). 直流充電器檢查項目序號檢驗性質檢驗期限主要檢修項目內容檢驗工期消耗工時定額1全部檢驗4-6年(隨機組大修)1) 外觀清掃檢查2) 絕緣電阻測量3) 穩流、穩壓精度測試4) 并機均流試驗5) 顯示及檢測功能試驗6) 電壓調整功能試驗7) 保護及報警功能試驗5天/機組80個工時2部分檢驗 2年(

13、隨機組小修)(一) 外觀清掃檢查(二) 絕緣電阻測量(三) 穩流、穩壓精度測試(四) 顯示及檢測功能試驗(五) 電壓調整功能試驗(六) 保護及報警功能試驗10天/機組48個工時(9). 直流接地監測裝直檢查項目序號檢驗性質檢驗期限主要檢修項目內容檢驗工期消耗工時定額1全部檢驗4-6年(隨機組大修)1) 二次回路的清掃、緊線檢查工作2) 板件和繼電器內部及外部回路檢查3) 接地保護定值檢驗4) 所有回路做接地測試5) 裝置采樣回路檢查6) 報警回路傳動2天/機組32個工時2部分檢驗 2年(隨機組小修)1) 二次回路的清掃、緊線檢查工作2) 接地保護定值檢驗3) 部分回路做接地測試4) 裝置采樣回

14、路檢查5) 報警回路傳動1天/機組16個工時(10). UPS裝置檢查項目序號檢驗性質檢驗期限主要檢修項目內容檢驗工期消耗工時定額1全部檢驗4-5年（隨機組大修）1) UPS主機柜清掃、檢查2) UPS旁路柜清掃、檢查3) UPS信號回路傳動4) UPS系統邏輯檢查5) UPS饋線柜清掃、檢查2天/臺32個工時 2部分檢驗1.5-2年（隨機組小修）1) UPS主機柜清掃、檢查2) UPS旁路柜清掃、檢查3) UPS信號回路傳動4) UPS饋線柜清掃、檢查1天/臺16個工時(11). 6kV開關柜綜合保護裝置序號檢驗性質檢驗期限主要檢修項目內容檢驗工期消耗工時定額1全部檢驗4-5年（隨機組大修）

15、1) 二次回路的清掃、緊線檢查工作2) 所有保護定值、邏輯檢驗3) 繼電器外部檢查4) 繼電器動作特性檢查5) 中間和信號繼電器直阻測量6) 測量盤內、盤外CT直阻7) 回路絕緣檢查8) 拉合直流試驗9) 溫控器保護校驗、傳動10) 帶開關進行保護、控制和信號回路傳動2天/臺32個工時 2部分檢驗1.5-2年（隨機組小修）1) 二次回路的清掃、緊線檢查工作2) 保護繼電器采樣、出口檢驗3) 繼電器外部檢查、直阻測量4) 測量盤內、盤外CT直阻5) 回路絕緣檢查6) 拉合直流試驗7) 溫控器保護傳動8) 帶開關進行保護、控制和信號回路傳動1天/臺16個工時(12). 同期裝置檢查項目序號檢驗性質檢驗期限主要檢修項目內容檢驗工期消耗工時定額1全部檢驗4-5年（隨機組大修）1) 繼電器內部、外部檢查與直阻測量2) 同期裝置全部檢驗3) 交流電壓回路，信號二次回路清掃檢查、端子緊固4) 回路絕緣電阻測定5) 傳動試驗2天/臺32個工時 2部分檢驗1.5-2年（隨機組小修）1) 繼電器內部、外部檢查與直阻測量2) 同期裝置部分檢驗3) 交流電壓回
