2007系列歐三發動機維修手冊

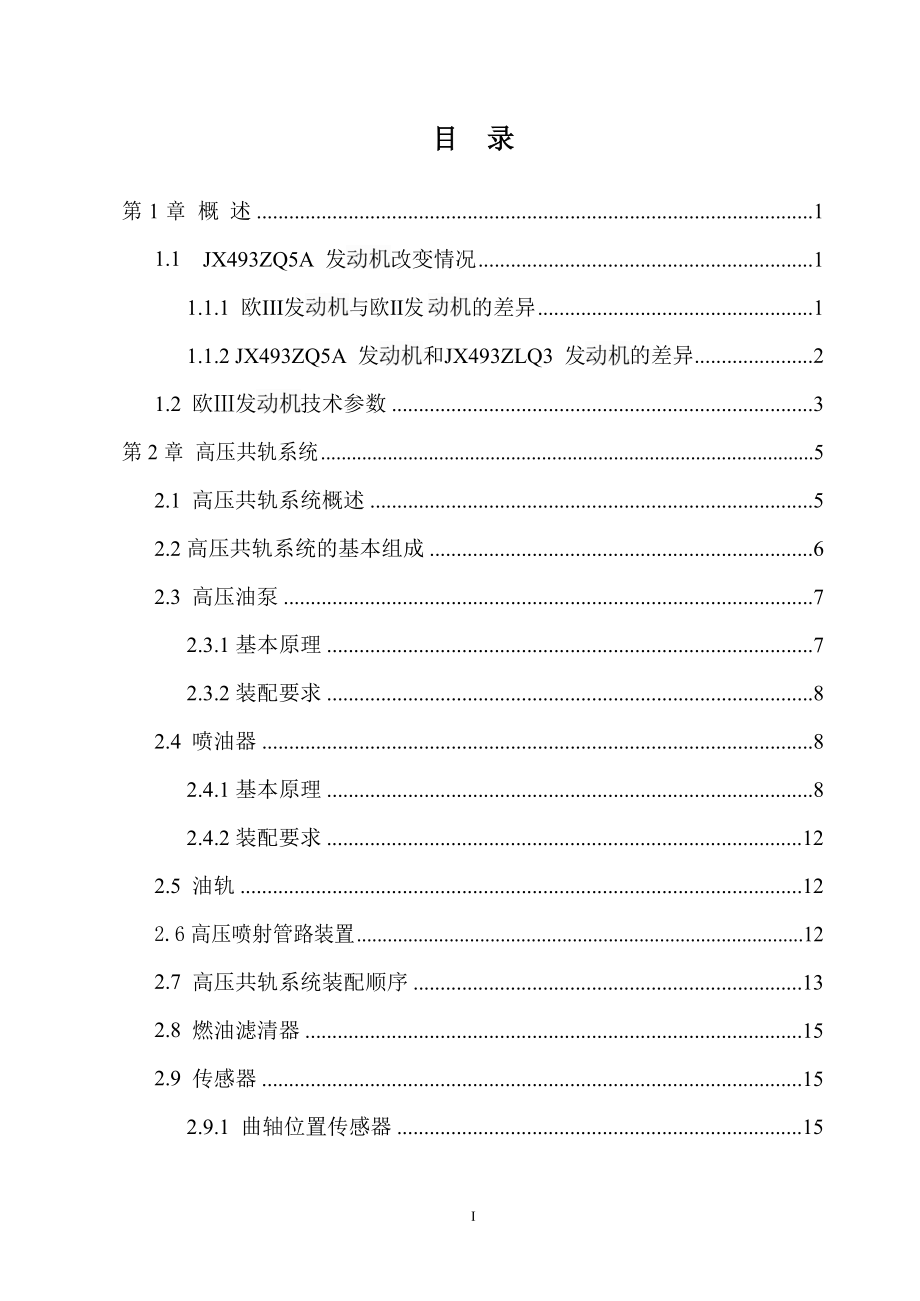

1、目錄第 1 章概 述11.1JX493ZQ5A 發改變情況11.1.1 歐III發與歐II發的差異11.1.2 JX493ZQ5A 發和JX493ZLQ3 發的差異21.2 歐發技術參數3第 2 章 高壓共軌系統52.1 高壓共軌系統概述52.2 高壓共軌系統的基本組成62.3 高壓油泵72.3.1 基本原理72.3.2 裝配要求82.4 噴油器82.4.1 基本原理82.4.2 裝配要求122.5 油軌122.6 高壓噴射管路裝置122.7高壓共軌系統裝配順序132.8燃油濾清器152.9傳感器152.9.1 曲軸位置傳感器15I2.9.1.1 工作原理152.9.1.2 常見故障及代碼16

2、2.9.2 凸輪軸位置傳感器162.9.2.1 工作原理172.9.2.2 常見故障及代碼172.9.3 熱膜式空氣流量傳感器182.9.3.1 工作原理182.9.3.2 常見故障及代碼182.9.4 油軌傳感器192.9.4.1 工作原理192.9.4.2 常見故障及代碼202.9.5 發冷卻液溫度傳感器202.9.5.1 工作原理202.9.5.2 常見故障及代碼212.9.6油門踏板位置傳感器212.9.6.1 工作原理222.9.6.2 常見故障及代碼222.9.7油水分離器水位傳感器232.9.7.1 工作原理232.10 EPW 電子真空調節器23第 3 章 發電氣系統263.1

3、 預熱塞單元26II3.2 發電控單元EDC273.3 診斷接口303.3.1 針腳定義303.3.2 診斷故障碼結構303.3.3 電控柴油機系統故障診斷-閃爍碼313.3.4 故障代碼表313.4 整車電氣系統變化簡介423.4.1組合儀表433.4.2指示燈原理圖443.5 發.44常見故障及可能的第 4 章 發機械部分裝配要求474.1 標準和重要螺栓擰緊力矩474.2 氣缸體安裝494.3 曲軸飛輪安裝494.4 凸輪軸安裝504.5 正時皮帶的裝配504.6 活塞連桿裝置514.7 機油泵裝置534.8 油底殼裝置534.9 氣缸蓋裝置534.10 進排氣歧管裝置544.11 配氣

4、機構54III4.12 增壓器裝置554.13 水泵裝置554.14 節溫器裝置554.15 發電機裝置554.16 散熱器水管裝置56第 5 章 匹卡后橋總成575.1 TL-A、TL-A-1 匹卡后橋總成簡介575.1.1 TL-A外形連接裝配圖585.1.2 TL-A-1 外形連接裝配圖595.2 安裝圖605.3 密封、涂膠及調整要求645.4 維修保養與潤滑645.5 拆卸655.6 主要技術參數655.6.1 結構型式和基本參數655.6.2 技術要求665.6.3 檢測規則67特別說明69IV江鈴汽車T 系列歐III 維修手冊第 1 章 概 述1.1JX493ZQ5A 發改變情況

5、1.1.1 歐III 發與歐 II 發的差異JX493ZQ5A 發是在江鈴歐II 增壓柴油機的基礎上匹配博世公司的柴油共軌電子系統而開發出來的一款高壓共軌發。發的排放滿足歐III排放標準。其與歐II發的主要差異如下：表1歐III發與歐II發的差異1部位改變情況備注發懸掛裝置1、發總成主要調整了供油系統（采用高壓共軌系統代替原高壓機械油泵，具體見發總成變更）； 2、調整了發三個緩沖墊，使整車振動噪聲得到優化；3、增加發裝飾蓋總成，提高駕駛室倉的整潔性；燃油管路裝置調整燃油管徑和管形，使其與BOSCH共軌系統進行匹配，同時滿足該系統的工作要求。油門機構采用電子油門代替原機構式油門，使油門反應更加靈

6、敏， 同時降低整車油耗?？諝鉃V清器及進氣裝置采用了BOSCH公司的進氣流量計，時刻為整車ECU提供準確的進行流量和溫度，從而使整車處于可控狀態。排氣系統增加了氧化催化器，使整車排放達到歐III排放要求。冷卻系統加大風扇，同時調扇護風圈總成，使整車散熱性能得到提高。傳動裝置因該發 功率和扭矩均有所提高，故需調整整車傳動系統并與之相匹配，最終使整車動力 性得到優化。使用了全新的后橋。江鈴汽車T 系列歐III 維修手冊1.1.2 JX493ZQ5A 發和 JX493ZLQ3 發的差異JX493ZQ5A 發主要用于皮卡和寶威，JX493ZLQ3發主要用于全順和N系列車型。兩款發均是在江鈴歐II發基礎上

7、，將原燃油供給系統設計變更為高壓共軌電控系統，以達到歐III排放標準。兩款發的主要差異如下：表2 JX493ZQ5A發和JX493ZLQ3發的差異2項目JX493ZQ5AJX493ZLQ3電控系統BOSCH EDC16DELPHI DCM3.1&3.2匹配車型皮卡和寶威全順和N系列增壓系統無中冷裝置有中冷裝置EGR有EGR 系統且?guī)в兴溲b置無EGR（廢氣再循環）系統高壓油泵CP1HDFP1預熱由的單元對各個電熱塞分別進行由ECU 直接預熱繼電器完成對所有預熱塞的傳感器、執行器工作原理上相同，但結構略有區別機械系統兩款發均是在江鈴歐II發基礎上，將原燃油供給系統設計變更為高壓共軌電控系

8、統，差別不大。發電控部分1、采用了BOSCH公司柴油歐III系統ECU；2、整車電能分配符合BOSCH公司柴油歐III共軌系統要求；3、整車增加空調繼電器、主繼電器和燃油濾清繼電器。4、采用BOSCH公司柴油歐III系統匹配預熱單元；同時取消現用預熱系統。 5、組合儀表水溫表采用電子式；增加SVS和發故障報警指示燈；車身部分1、增加了電子油門踏板支架，滿足BOSCH系統；2、調整了空調管路使之更加合理，并使空調節效果提高。江鈴汽車T 系列歐III 維修手冊圖1 T系列歐III發倉1.2歐發技術參數表3歐發技術參數3型號JX493ZQ5A型式4 缸、4 沖程、水冷、直列、側置凸輪軸、Bosch

9、高壓共軌系統、帶 EGR 的增壓柴油機氣缸直徑93 mm活塞行程102 mm總排量2.771 L總功率/轉速68 Kw / 3600 rpm最低空載穩定轉速(怠速)800 ± 50 rpm最大扭矩/轉速210 Nm / 18002000 rpm燃油牌號符合歐 III 標準的輕柴油最低燃油消耗（g/kW·h）210機油牌號API CI-4 級江鈴汽車T 系列歐III 維修手冊4機油消耗率0.15-0.20%壓縮比17.2發火次序1 3 4 2配氣相位進氣門開啟，上止點前： 24.5 度進氣門關閉，下止點后： 55.5 度排氣門開啟，下止點前：54 度排氣門關閉，上止點后：26

10、 度氣門間隙進氣門：0.4±0.05mm排氣門：0.45±0.05mm（與全順歐三相同）冷卻方式離心式水泵強制循環潤滑方式與飛濺復合式起動方式電動起起動發電控系統Bosch EDC16機油泵齒輪式(轉子式)冷卻水泵葉輪式柴油濾清器歐 III（Bosch）油水分離器電位計式傳感器（ECU指示燈）預熱器電熱塞（GCU）機油濾清器全流旋裝式江鈴汽車T 系列歐III 維修手冊第 2 章 高壓共軌系統2.1 高壓共軌系統概述柴油機高速運轉時，噴射過程的時間只有千分之幾秒，高壓油管各處的隨時間和位置不同而變化。柴油可壓縮并在高壓油管中有波動，使實際噴油狀態與規定的供油規律有較大的差異。

11、高壓油管內的波動會使柴油噴射后，油管內的再次上升，達到噴油器針閥開啟的后，將已經關閉的針閥重新打開，產生二次噴油現象。二次噴油不能完全燃燒，增加了煙度和碳?xì)浠衔?HC)的排放量，污染環境并使油耗增加。每次噴射循環后高壓油管內的殘壓都會發生變化，造成噴油不均勻，嚴重時發生間歇性不噴射現象。采用高壓共軌技術的柴油機能解決上述燃油變化所造成的缺陷。電控噴射技術該種柴油機的電控噴射系統是通過噴油時間來調節出油量的大小，而柴油機噴油則是由發的轉速和踏板位置(油門拉桿位置)來決定的。因此，其基本原理是計算機根據轉速傳感器和油門位置傳感器的輸入信號，首先計算出基本噴油量，然后根據水溫、進氣溫度、進氣等傳感

12、器的信號進行修正，再與來自位置傳感器的信號進行反饋修正，從而確定最佳噴油量。電控柴油噴射系統由傳感器、ECU(計算機)和執行機構三部分組成。其任務是對噴油系統進行電子，實現對噴油量以及噴油定時隨運行工況的實時。采用轉速、溫度、等傳感器，將實時檢測的參數同步輸入計算機，與已儲存的參數值進行比較，經過處理計算，按照最佳值對噴油泵、廢氣再循環閥、預熱塞等執行機構進行態達到最佳。，驅動噴油系統使柴油機狀高壓共軌技術是指高壓油泵、傳感器和 ECU 組成的閉環系統中，將噴射的產生和噴射過程彼此完全的一種供油方式。由高壓油泵把高壓燃油輸送到公共供油管，通過對公共供油管內的油壓實現精確，使高壓油管大小與發的轉

13、速無關，可以大幅度減小柴油機供油隨發轉速的變化，因此，也就減少了傳統柴油機的缺陷。ECU噴油器的噴油量，噴油量大小取決于燃油軌(公共供油管)和電磁閥開啟時間的長短。高壓共軌噴油系統于 20 世紀 90 年代中后期才正式進入實用化階段。高壓共軌系統可實現在傳統噴油系統中無法實現的功能，其優點有：1. 共軌系統中的噴油而優化柴油機綜合性能。柔性可調，對不同工況可確定所需的最佳噴射，從2. 可地柔性噴油正時，配合高的噴射（ 120Mpa200MPa ），可同時5江鈴汽車T 系列歐III 維修手冊NOx 和微粒在較小的數值內，以滿足排放要求。3. 柔性噴油速率變化，實現理想噴油規律，容易實現預噴射和多

14、次噴射，既可降低柴油機 NOx ，又能保證優良的動力性和性。4. 由電磁閥噴油，其精度較高，高壓油路中出現氣泡和殘壓為零的現象，因此在柴油機運轉范圍內，循環噴油量變動小，各缸供油不均勻可得到而減輕柴油機的振動和降低排放。，從2.2 高壓共軌系統的基本組成高壓共軌系統主要由電控單元、高壓油泵、油軌及高壓油管、電控噴油器以及各種傳感器等組成。低壓燃油泵將燃油輸入高壓油泵，高壓油泵將燃油加壓送入高壓油軌，高壓油軌中的由電控單元根據油軌傳感器測量的油軌以及需要進行調節，高壓油軌內的燃油經過高壓油管，根據確定合適的噴油定時、噴油持續期由電液的運行狀態，由電控單元從預設的 MAP 圖中的電子噴油器將燃油噴

15、入氣缸。圖2T 系列歐三發高壓共軌系統低壓部分（油路）低壓部分（油路）為高壓部分（油路）供給足夠的油量，其中最重要的零部件有： 油箱，低壓回路的進、出油管，燃油濾清器，高壓油泵中的輸油泵，高壓油泵的低壓區。高壓部分（油路）除了產生高壓外，燃油分配和燃油計量也發生于高壓部分。最重要得零部件：配有6江鈴汽車T 系列歐III 維修手冊元件關閉閥和高壓閥的高壓泵，油軌，油軌傳感器，和噴油器。2.3 高壓油泵2.3.1 基本原理輸油泵將燃油從油箱泵起，經過一個帶有油水分離的濾清器，通過進油管進入高壓泵。輸油泵使燃油經泄壓閥的節流孔，進入高壓泵的潤滑和冷卻回路。凸輪軸使三個泵的柱塞按照凸輪的外形上下運動。

16、一旦供油油壓超過泄壓閥的開啟，輸油泵能使燃油經高壓泵進油閥進入柱塞腔，高壓泵的柱塞正向下運動（吸油行程），當柱塞經過下止點時，進油閥關閉。這樣，柱塞腔內的燃油就不可能泄漏了，它將被以高于供油的油壓壓縮。油壓的升高使出油閥打開，一旦達到共軌，被壓縮的燃油就進入了高壓循環（油路）。柱塞繼續供給燃油，直至到達上止點（供油行程），上止點后，減小，導致出油閥關閉，仍然在柱塞腔內的燃油也下降，柱塞（泵油塞）又向下運動。只要柱塞腔內的降至低于供油泵的供油始。時，進油閥又開啟，泵油過程又開高壓油泵中有一個進入高壓油軌油量的進油計量比例閥（縮寫為MPROP或ZME），作用同德爾福系統的燃油計量閥（IMV）。進油

17、計量比例閥安裝在高壓油泵的進油位置，用于調整燃油供給量和燃油壓值。而其調整要求受ECU。進油計量比例閥在線圈沒有通電時，進油計量比例閥是暢通的，可以提供最大流量的燃油。ECU 通過脈沖信號改變高壓油泵進油截面積而增大或減小油量。圖 3 進油計量比例閥（M-prop/ZME)7江鈴汽車T 系列歐III 維修手冊圖4CP1H 高壓油泵2.3.2 裝配要求將高壓油泵總成用連接螺母裝配在油泵法蘭上，安裝螺栓擰緊力矩為 30±5N·m。使用工裝夾具將噴油泵正時皮帶輪固定后，按規定力矩?cái)Q緊噴油泵正時皮帶輪緊固螺母，緊固螺母擰緊力矩為 70±5N·m。注意：回油管及線

18、束的插接件裝配時， 避免用力過大。2.4 噴油器2.4.1 基本原理噴油器由孔式噴油嘴、伺服系統和電磁閥等一系列功能部件組成。燃油來自于高壓油軌，經通道流向噴油嘴，同時經節流孔流向腔，腔與燃油回路相連，途徑一個受電磁閥其開關的泄油孔。泄油孔關閉時，作用于針閥活塞的力超過了它在噴油圖 5 電控噴油器8江鈴汽車T 系列歐III 維修手冊嘴針閥承壓面的力，結果，針閥被迫進入閥座且將高壓通道與燃燒室，密封。當噴油器的電磁閥被觸發，泄油孔被打開，這引起腔的下降，結果，活塞上的力也隨之下降，一旦力降至低于作用于噴油嘴針閥承壓面上的力，針閥被打開，燃油經噴孔噴入燃燒室。這種對噴油嘴針閥的不直接采用了一套力放

19、大系統，因?yàn)榭焖俅蜷_針閥所需的力不能直接由電磁閥產生，所謂的打開針閥所需的作用，是通過電磁閥打開泄油孔使得腔降低，從而打開針閥。此外，燃油還在針閥和控制柱塞處產生泄漏，回油流回油箱。和泄漏的燃油量，經連接回油管，會同高壓泵和閥的噴油器外表面有噴油器油量修正代碼（IQA），噴油量修正代碼用于對單個噴油器依據工作點進行油量修正?；谶@個目的每個噴油器的四個調整值被在EEPROM：排放相關的油量范圍、全負荷油量范圍、怠速油量范圍、預噴射油量范圍。每個噴油器的修正碼都不相同。注意：維修操作時， 更換噴油器后，必須通過圖 6 噴油器油量修正代碼診斷工具 K81，將原修正碼擦除并輸入新噴油器的修正碼，另外

20、在維修拆裝過程中，請注意不要將噴油器與對應的氣缸中，噴油器修正碼與缸號是一一對應的。BOSCH 噴油器 IQA 碼輸入方法一、將 K81 升級到最新版本。二、選擇江鈴寶典和 BOSCH 柴油系統。三、進入系統后選擇噴油嘴數據。，因?yàn)樵?ECU9江鈴汽車T 系列歐III 維修手冊四、選擇“寫全部噴油嘴數據”注意：一定要首先執行“寫全部噴油嘴數據”，才能單個修改數據。五、從一缸到四缸依次輸入四個噴油器的 IQA 碼。注意：1、BOSCH 噴油器上的是 7 位碼如下圖，四個噴油器應該是 28 位，上圖有點問題。2、噴油器上數字“1”與字母“I”非常相似不能輸錯，否則不能通過測試。10江鈴汽車T 系列

21、歐III 維修手冊六、28 位輸入完畢后按 F1，然后按輸入。注意：此時噴油器 IQA 碼已經輸入完畢，此時也可以修改其中任意一個噴油器的數據。后就可以任意修改噴油器的數據。如修改一缸，輸入新的 IQA 碼（注意：此時只需要輸入七、7 位）。八、后再進入，則可看到修改后的數據已經寫入到 ECU 中。11江鈴汽車T 系列歐III 維修手冊2.4.2 裝配要求噴油器裝配時，取下噴油器嘴端的防塵罩帽，但與高壓油管連接端的防塵罩帽仍應保留，并不能污染或碰傷噴油嘴端針孔，套上噴油器墊后，將噴油器平穩裝入缸蓋噴油器孔，再裝配噴油器壓塊及噴油器壓塊螺栓，噴油器壓塊螺栓擰緊力矩為： 25± 5N&#

22、183;m。注意：回油軟管合件裝配前應清潔干凈，不有灰塵等其它雜質。用回油軟管彈性環箍將回油軟管合件夾緊?；赜凸艿慕宇^軸向不承受大于 30N 的力，線束插接件不承受大于 50N 的力，裝配時應避免用力過大。注意：噴油器墊只能使用一次，否則會漏氣！2.5 油軌油軌前端裝有油軌傳感器，油軌上有一個管接頭通過高壓油管與高壓油泵連接、四個管接頭通過高壓油管與噴油器連接。軌壓傳感器圖7 高壓油軌總成注意：油軌傳感器不可單獨更換，必須和油軌同時更換。維修操作時，應注意提高作業環境的清潔度，防止有灰塵進入油軌。2.6 高壓噴射管路裝置第一至第四缸高壓油管總成、高壓油總管合件及高壓燃油軌道總成在裝配前必須帶有

23、防塵的罩帽，以保證燃油管路的清潔度要求。第一至第四缸高壓油管總成與高壓燃油軌道總成、噴油器的裝配應按氣缸順序一一對應裝配。高壓油管擰緊力矩：油嘴： 27±2N.m，油軌：25±2N.m，油泵：20±2N.m。注意：在拆高壓油管與油嘴連接時一定要固定油嘴上進油閥。必須在去掉高壓油管兩端的保護帽，且在 2 min 內裝配完高壓油管總成和高壓油總管合件。如需要拆卸高壓油管重新裝配，必須更換新件，高壓油管不能重復使用。12江鈴汽車T 系列歐III 維修手冊2.7 高壓共軌系統裝配順序1 首先裝配固定高壓油泵總成和噴油器。234567裝配高壓燃油軌道總成，燃油軌道總成完全固

24、定在支架上。套上固定高壓燃油軌道總成支架的螺栓，稍微擰緊但不到規定力矩。套上高壓油管、高壓油管總管螺母，稍微擰緊但不到規定力矩。按規定力矩?cái)Q緊高壓燃油軌道總成支架的螺栓。按規定力矩?cái)Q緊高壓油管螺母，首先是燃油軌道總成端，然后是噴油器噴嘴端。按規定力矩?cái)Q緊高壓油總管合件螺母，首先是高壓油泵總成端，然后是燃油軌道總成端。警告：高壓共軌發維修特別說明維修特別說明表4高壓共軌發13序號注意類別注意事項備注1發動機診斷診斷原則只有經過該系統專業知識的培訓的方能從事新型電控柴油系統的故障診斷；嚴格按照維修工藝來操作2應用合適的診斷設備、工具進行電控柴油系統的故障診斷；3故障診斷前需要詳細閱讀操作指南和技術

25、說明；4電控柴油機系統故障診斷多采用逆源診斷法， 先使用診斷設備找出故障的可能，然后從設備到單元逐步尋找故障所在的部位，最后加以解決；5診斷操作不能用傳統的方法進行新型電控柴油發 的故障診斷。當發 起動時，絕對 拆卸高壓共軌系統，絕對不 松開噴油器油管來做斷缸檢查；油壓高，易傷人6發一定要停機至少 5 分鐘后才能做相關檢查和操作；7線路的各種線束接頭只能在斷電狀態（點火開關關）進行拔插 ，當發現有故障碼時請先檢查插接件是否接好；帶電拔插會引起電壓變化而損壞 ECU8應遵循制造商的要求使用合適的設備進行故障診斷，故障診斷時，診斷設備應與發 機體接地；防止燒毀損壞設備江鈴汽車T 系列歐III 維修

26、手冊149診斷設備與發的單元的連接接插應合適；注意不要弄彎接口的針腳10清潔要求維修車間保持返修間的清潔度是很重要的，其結構不允許存在污染噴油系統的微粒以及 （木制、油漆表面是絕對不 的），也不要存在可能污染噴油系統的設備（焊接機、磨削機等）； 進出返修間的設備要用真空 ，避免灰塵的積累；所有操作都應確保清潔11維修工具拆卸供油系統的時候，為了保證清潔度，建議使用除塵設備將共軌零件周圍的灰塵清除干凈；拆卸和裝配工具也應該將灰塵、油污等任何可能存在脫落微粒以及 清除干凈；12維修操作 的著裝應該是干凈的，不應該攜帶灰塵以及金屬屑，不要有絨毛的衣物存在以免污染噴油系統；操作時應該洗手，吃東西抽煙是

27、絕對 的；13零件當發現噴油器、油管等管口有灰塵時應使用吸塵設備將灰塵吸掉，不可以用氣泵吹將其吹干凈、使用超聲波 或高壓沖洗。14零件拆卸拆卸或裝配油泵的回油管的時候沿著軸線用力，避免彎折 ；拆卸噴油器應做好缸號標記； 在拆卸供油系統的時候，即使很短時間，也應該使用干凈的保護帽，在重新裝配前才能取消保護帽；做標記，戴保護帽15零件存放、拆卸的高壓共軌系統零部件,如噴油器、高壓油泵總成、高壓燃油軌道總成等都應戴好保護帽， 噴油器還應用油紙包好，在及裝配過程中防止碰撞,且只能觸及零部件的軀體,觸摸進出油管接頭、噴油嘴孔，以免污染油管接頭和噴嘴；防污染、防碰撞16零件裝配各螺母應擰緊到規定力矩，切勿

28、擰壞，尤其是高壓油管；共軌零件應該在使用前才打開包裝， 保護帽應該在裝配前才拆除；噴油器與缸號要一一對應17零件更換高壓油泵、噴油器、 高壓燃油軌道（帶油軌壓力傳感器）只能更換總成，不可拆卸和更換其中的部件；噴油器墊圈和高壓油管為 零件，拆卸后必須更換。目前維修工藝和設備達不到要求江鈴汽車T 系列歐III 維修手冊2.8 燃油濾清器在燃油濾清器上，有燃油溫度傳感器、燃油加熱器、手油泵、油水分離器及其水位傳感器。但燃油加熱器未啟用。圖8燃油濾清器總成2.9 傳感器圖9曲軸位置傳感器及電路2.9.1 曲軸位置傳感器2.9.1.1 工作原理曲軸位置傳感器為可變磁阻式傳感器。15江鈴汽車T 系列歐II

29、I 維修手冊傳感器帶有磁鐵和感應線圈，與飛輪上連接的鐵磁質變磁阻轉子配合工作。當曲軸轉動時，變磁阻轉子便經過曲軸位置傳感器，從而使傳感器內的磁場產生變化。這使感應線圈產生交流電壓，然后該電壓由發該輸出的電壓和頻率也隨之增加。模塊進行處理。當發轉速增加時，2.9.1.2常見故障及代碼2.9.2凸輪軸位置傳感器圖10凸輪軸位置傳感器及電路16江鈴汽車T 系列歐III 維修手冊2.9.2.1 工作原理凸輪軸位置傳感器為霍爾效應相位傳感器。凸輪軸位置傳感器感應凸輪軸皮帶輪上的感應銷，以此識別工作氣缸。此傳感器由永磁鐵和霍爾元件組成。當發運轉時，感應銷與傳感器之間的間隙發生變化。這種變化的間隙會引起傳感

30、器附近的磁場發生變化。由于磁場的變化，來自傳感器的電壓也會改變。圖11凸輪軸位置傳感器工作原理2.9.2.2常見故障及代碼17江鈴汽車T 系列歐III 維修手冊2.9.3 熱膜式空氣流量傳感器圖12熱膜式空氣流量傳感器及電路2.9.3.1 工作原理熱膜式空氣流量傳感器是一個帶有邏輯輸出的空氣質量傳感器，為了獲得空氣流量，傳感器元件上的傳感器膜片被中間安裝的加熱電阻加熱，膜片上的溫度分配被與加熱電阻平行安裝的溫度電阻測量。通過傳感器的氣流改變了膜片上的溫度分配，從而使得兩個溫度電阻的電阻值產生差異。電阻值的差異取決于氣流的方向和流量，因此空氣流量傳感器對空氣的流量和方向具有較高的要求。微機械制造

31、的傳感器元件的小和較低的熱容量式的傳感器的響應時間<15ms。在傳感器內部安裝進氣溫度傳感器，用以測量進氣溫度。2.9.3.2 常見故障及代碼18江鈴汽車T 系列歐III 維修手冊圖13 油軌傳感器及電路2.9.4 油軌傳感器2.9.4.1 工作原理油軌傳感器為ECU 提供油軌信號。油軌傳感器為半導體壓敏電阻式傳感器。油軌傳感器的測量元件安裝于其中心部位，它與一個被微機械蝕刻的硅膜制成一體，四個變形的電阻分布在硅膜的膜片上。當有微小作用于硅膜膜片上時，它們的電阻值發生變化，測量元件的四周被一蓋子環繞，測量元件與蓋子一起將參考真空封閉。傳感器以惠斯通電橋原理工作，當膜片在氣壓作用下發生變形

32、時，四個測量電阻中的其中兩個電阻值升高而其他兩個電阻值降低，這將導致電橋的輸出端產生電壓，19江鈴汽車T 系列歐III 維修手冊我們以該電壓值代表。信號處理電子電路集成在傳感器內部該電路用于對電橋電壓進行放大，同時補償溫度的影響，產生線性的特性曲線。其輸出電壓在05V范圍，通過端子與發ECU連接，發ECU以此輸出電壓計算。2.9.4.2常見故障及代碼2.9.5發冷卻液溫度傳感器圖13 發冷卻液溫度傳感器及電路2.9.5.1 工作原理發冷卻液溫度傳感器安裝在發節溫器下殼上，用于檢測發冷卻液溫度信號并提供給ECU。20江鈴汽車T 系列歐III 維修手冊溫度傳感器的溫度電阻作為5V分壓電路的一部分，

33、溫度傳感器的兩端與受壓電路相連接，當溫度傳感器的溫度電阻隨溫度發生變化時，受壓電路的電壓發生變化，該電壓被輸入到ECU接口電路的模數轉換電路。電壓與溫度之間的關系特性曲線被儲存在ECU中。2.9.5.2常見故障及代碼2.9.6油門踏板位置傳感器圖14 油門踏板位置傳感器及電路21江鈴汽車T 系列歐III 維修手冊2.9.6.1 工作原理油門踏板位置傳感器安裝在油門踏板上，屬于電位計型踏板位置傳感器。電位計型踏板位置傳感器以分壓電路原理工作，ECU供給傳感器電路5V電壓。踏板通過轉軸與傳感器內部的滑動變阻器的電刷連接，踏板位置傳感器的位置改變時，電刷與接地端的電壓發生改變，ECU內部的受壓電路將

34、該電壓轉換成的位置信號。踏板2.9.6.2 常見故障及代碼22江鈴汽車T 系列歐III 維修手冊2.9.7油水分離器水位傳感器圖15油水分離器水位傳感器2.9.7.1 工作原理油水分離器水位傳感器位于燃油濾清器下部。燃油中水分警信號至ECU。，此傳感器將輸送報2.10 EPW 電子真空調節器在JX493ZQ5發中有兩個EPW 電子真空調節器，一個為ECU對EGR閥的提供23江鈴汽車T 系列歐III 維修手冊真空；另一個為ECU對節流閥的提供真空。這兩個EPW 電子真空調節器安裝在發動機艙中，通過軟管分別與EGR閥、節流閥連接。節流閥安裝于進氣道上，通過改變進氣截面，從而提高氣流流速，形成局部氣

35、，更快流入進氣道。降低，使得從EGR閥流進進氣道參加燃燒的廢圖16EPW 電子真空調節器圖17EGR閥和節流閥的相對位置示意圖24江鈴汽車T 系列歐III 維修手冊圖18EPW電子真空調節器的裝配位置25江鈴汽車T 系列歐III 維修手冊第 3 章 發電氣系統3.1 預熱塞單元JX493ZQ5發通過線束與發的預熱塞由預熱塞單元（GCU，預熱塞單元（GCU）單元（ECU）連接。預熱塞單元（GCU）安裝在引擎艙中。圖19 預熱塞單元26江鈴汽車T 系列歐III 維修手冊3.2 發電控單元 EDCA插口K 插口電控單元EDC接口圖20發27江鈴汽車T 系列歐III 維修手冊圖21 電控單元原理圖28

36、江鈴汽車T 系列歐III 維修手冊圖22 電控單元接口29江鈴汽車T 系列歐III 維修手冊3.3診斷接口圖23 OBD-II診斷接口位置3.3.1 針腳定義在 16 個針腳中，其中 7 個是標準定義的信號針腳，其余 9 個由生產廠家設定。ISO-1994-2 標準：第 7 號和第 15 號腳是傳送資料。SAEJ1850 標準：第 2 和第 10 號腳是傳送資料。3.3.2 診斷故障碼結構總成總成微機代號：微機代號規定由一個英文字母表示，共有四個：P代表汽車發器微機；C代表汽車底盤B代表汽車車身U暫未規定內容。和自動變速微機；微機；30江鈴汽車T 系列歐III 維修手冊3.3.3 電控柴油機系

37、統故障診斷-閃爍碼A-故障燈1-ON0-OFF2-間隔0.5S3-個位0.5S4-間隔（十位/個位）5S5-間隔1S6-十位2S7-間隔3S8-診斷開關，按下診斷開關至少2S，故障燈將會閃爍，其含義如故障碼時，打開上圖所示。如需2.5S,至多10S。下個故障重復以上動作。如需清除故障，按下故障碼清除開關至少3.3.4 故障代碼表31故障碼故障描述故障類型描述P0647空調電源線路故障對蓄電池短路P0646對地短路P0645無負荷P0645溫度過高P0531空調線路故障 1周期最大錯誤=SRC-高P0531周期最小錯誤=SRC-低P0533占空比最小錯誤P0532占空比最大錯誤P0531空調線路

38、故障 2進入特別運行區P0530PresDSMDob1TypeP2518空調模擬線路故障電壓高于上限P2517電壓低于下限P2519空調電源線路故障CAN Msg. 超時錯誤P2519無Plausible CAN Msg.值P060BADC 監測錯誤狀態SRC-ADC 基準電壓高錯誤P060BSRC-ADC 基準電壓低錯誤P060B測試脈沖錯誤P060BADC 隊列錯誤江鈴汽車T 系列歐III 維修手冊32P0104檢查低怠速模式下漂移因數超范圍信號錯誤LdlAdjVal 超過最大漂移限值P0104LdlAdjVal 超過最小漂移限值P0104檢查負荷模式下漂移因數超范圍信號錯誤LdlAdjV

39、al 超過最大漂移限值P0104LdlAdjVal 超過最小漂移限值P0113進氣溫度傳感器電壓高于上限P0112電壓超過下限P0113空氣溫度信號占空比信號范圍檢查信號錯誤占空比 SRC 最大誤差P0112占空比 SRC 最小誤差P0101氣團失調漂移真實性檢查信號錯誤氣團 ADC 原始值大于高限值P0101氣團 ADC 原始值小于低限值P0103氣團靈敏度漂移真實性檢查線路故障空氣質量比率高于高限值P0102空氣質量比率高于高限值P0113空氣溫度信號范圍檢查信號錯誤； 不要進入故障碼器，始終使用故障等級 0空氣溫度超過上限P0112空氣溫度低于下限P0563蓄電池電壓信號范圍檢查信號錯誤

40、；不要進入故障碼 器，始終使用故障等級 0電壓高于上限P0562電壓低于下限P0101原始空氣質量信號錯誤信號范圍檢查高錯誤P0101信號范圍檢查低錯誤P0100原始空氣質量信號錯誤信號范圍檢查高錯誤P0100信號范圍檢查低錯誤P0100信號對蓄電池或者對地短路P1106基準信號范圍檢查信號錯誤時限 SRC 最大誤差P1107時限 SRC 最小誤差P0110時限信號錯誤P0123踏板線路故障 1電壓高于上限P0122電壓低于下限P2135合理性APP2P0223踏板線路故障 2電壓高于上限P0222電壓低于下限P2135合理性了 APP1P2229大氣傳感器錯誤電壓高于上限P2228電壓低于下

41、限P2226CAN signal defect江鈴汽車T 系列歐III 維修手冊33P1218增壓傳感器 SRCPhy 范圍誤差錯誤電壓超過實際范圍上限P1219電壓低于實際范圍下限P2299Aed 和制動器合理性錯誤Aed 信號不合理P0402AirCtl 調速器正偏差調速器正偏差高于限值P0401AirCtl 調速器負偏差調速器負偏差低于限值P0048BPA 電源級故障對蓄電池短路P0047對地短路P0045無負荷P0046溫度過高P0069合理性檢查錯誤大氣傳感器不合理P0238增壓傳感器信號錯誤電壓高于上限P0237電壓低于下限P0235CAN 信號故障P1220增壓傳感器 SRCPh

42、y 范圍誤差錯誤電壓高于實際范圍上限P1221電壓低于實際范圍下限P0563蓄電池電壓故障電壓高于上限P0562電壓低于下限P0571制動信號路徑錯誤制動信號有缺陷P0504制動信號不合理P0118冷卻劑溫度傳感器信號錯誤電壓高于上限P0117電壓低于下限P0115Can Msg.值有缺陷P0116OTS 和 CTS 之間信號合理性有缺陷P1601冷卻劑溫度輸出信號錯誤對蓄電池短路P1602對地短路P1603無負荷P1604溫度過高P110D冷卻液溫度信號錯誤電壓高于實際范圍上限P110E電壓低于實際范圍下限P0128冷卻液溫度傳感器絕對測試在時限內達不到最低溫度P0116冷卻液溫度傳感器動態

43、測試在時限內達不到最低溫度P0301氣缸 1 缺火信號錯誤識別的缺火數量超過限值P0302氣缸 2 缺火信號錯誤識別的缺火數量超過限值P0303氣缸 3 缺火信號錯誤識別的缺火數量超過限值江鈴汽車T 系列歐III 維修手冊34P0304氣缸 4 缺火信號錯誤識別的缺火數量超過限值P0305氣缸 5 缺火信號錯誤識別的缺火數量超過限值P0306氣缸 6 缺火信號錯誤識別的缺火數量超過限值P0301氣缸 1 缺火信號錯誤缺火平均數超過限值P0302氣缸 2 缺火信號錯誤缺火平均數超過限值P0303氣缸 3 缺火信號錯誤缺火平均數超過限值P0304氣缸 4 缺火信號錯誤缺火平均數超過限值P0305氣

44、缸 5 缺火信號錯誤缺火平均數超過限值P0306氣缸 6 缺火信號錯誤缺火平均數超過限值P0300多缸缺火信號錯誤識別的缺火數量超過限值P0856實際合理性DCSDCS 請求實際不合理P1109性能限制邏輯信號錯誤/狀態錯誤衰變等級 0P110A衰變等級 1P110B衰變等級 2P110C衰變等級 3P161F壓縮測試線路故障壓縮測試線路故障P1514主離合器信號誤差診斷線路故障CAN 離合器信號不合理P1515離合器信號不合理P0575巡航合理性信號錯誤巡航原始鑰匙狀態不合理P1605轉速表信號錯誤對蓄電池短路P1606對地短路P1607無負荷P0073環境空氣溫度傳感器信號錯誤電壓高于上限

45、P0072電壓低于下限P0071僅在CAN 情況下信號錯誤P1001進氣傳感器 SRCPhy 范圍誤差信號錯誤電壓高于實際范圍上限P1002電壓低于下限P2530發艙停機按鈕線路故障 1按鈕卡滯P062FEEPROM 中不兼容數據值信號錯誤任何元件錯誤P0490EGR 電源級線路故障對蓄電池短路P0489對地短路P0404無負荷P0403溫度過高P245DEGRCD 冷卻旁通閥線路故障對蓄電池短路江鈴汽車T 系列歐III 維修手冊35P245C對地短路P245A無負荷P245B溫度過高P0406排氣再循環閥位置傳感器信號錯誤電壓高于上限P0405電壓低于下限P1200氣缸 1 過濾的通電時間信

46、號錯誤超過噴油時間上限P1201低于噴油時間下限P1202氣缸 2 過濾的通電時間信號錯誤超過噴油時間上限P1203低于噴油時間下限P1204氣缸 3 過濾的通電時間信號錯誤超過噴油時間上限P1205低于噴油時間下限P1206氣缸 4 過濾的通電時間信號錯誤超過噴油時間上限P1207低于噴油時間下限P1208氣缸 5 過濾的通電時間信號錯誤超過噴油時間上限P1209低于噴油時間下限P120A氣缸 6 過濾的通電時間信號錯誤超過噴油時間上限P120B低于噴油時間下限P120C氣缸 1 噴油時間?；葱盘?hào)錯誤超過噴油時間上限P120D低于噴油時間下限P120E氣缸 2 噴油時間校淮信號錯誤超過噴油時

47、間上限P120F低于噴油時間下限P1210氣缸 3 噴油時間?；葱盘?hào)錯誤超過噴油時間上限P1211低于噴油時間下限P1212氣缸 4 噴油時間?；葱盘?hào)錯誤超過噴油時間上限P1213低于噴油時間下限P1214氣缸 5 噴油時間校淮信號錯誤超過噴油時間上限P1215低于噴油時間下限P1216氣缸 6 噴油時間?；葱盘?hào)錯誤超過噴油時間上限P1217低于噴油時間下限P0478EVCD 電源線路故障對蓄電池短路P0477對地短路P0475無負荷P0476溫度過高P1621發電源線路故障對蓄電池短路P1622對地短路江鈴汽車T 系列歐III 維修手冊36P1623無負荷P1624溫度過高P1112在最小冷
