主體結構混凝土澆筑技術交底

1、共6頁，第7頁主體結構混凝土澆筑 技術技術交底施工單位工程名稱交底部位分部工程日 期年月日一、施工準備1.1技術準備（1） 技術部門提前對預拌混凝土供應廠家進行技術交底，明確對預拌混凝土的技 術要求，進行資質備案。并要求預拌混凝土供應時勻速進場不斷檔。要求攪拌站提供 其全套商混凝土技術保證資料。（2） 技術質量部門組織現場施工人員進行圖紙會審，對圖紙中不明確點進行匯總 后及時與設計進行確定。針對工程特點，制定施工方法、施工步驟，保證澆筑均衡連續、有效。依據現場引入的水準點用水準儀和標尺將標高引測至基坑邊，用紅三角標識，標 出絕對標高和相對標高。標高控制點引至基坑內側護坡混凝土表面，以便于引測。

2、（3） 工長對混凝土輸送泵操作人員進行上崗操作知識培訓。對混凝土工人提前進 行泵送知識的培訓學習，特別是接管人員及后臺混凝土人員加強培訓，勤于檢查混凝 土輸送泵及泵管連接，確保泵管連接安全可靠，并根據施工組織設計、方案及工藝標準要求組織所有的混凝土施工員和操作者進行培訓，并做好書面的技術、質量、安全 等交底。建立責任制，分工周密，按照操作規程規定進行施工?；炷凉捃囘M(jìn)場后， 由現場專職人員收取、填寫混凝土運輸單，其余技術資料由現場試驗人員收取轉交技 術部門。1.2機具及材料準備（各棟號）名稱型號數量混凝土地泵HBT801臺混凝土泵管125mm100m布料桿半徑14m1振搗器插入式4根其它：手推

3、車10輛、鐵鍬、鐵盤、木抹子、小平鍬、水勺、水桶、膠皮水管、標尺（控制混凝土澆筑厚度）、電閘箱、串筒、溜槽等。1.3現場準備（1）澆筑混凝土前，后澆帶的堵?lián)豕ぷ骱弯摪寰W(wǎng)分塊已做好。檢查和控制模板、 鋼筋、保護層和預埋件等的尺寸、規格、數量和位置，檢查模板穩定性、支撐情況。 各工種自檢合格后，辦理隱、預檢、交接檢，并填寫混凝土澆灌申請書。審批合格后 報監理，取得同意后才能澆筑。（2）澆筑前檢查并清理板內、模內的殘留雜物。（3）軸線尺寸、標高等均經過檢查，驗收完畢?？刂凭€已按要求設置完畢。（4）檢查電源、線路并做好照明準備工作?；炷翝仓^程中，要保證水、電、 照明不中斷。（5）澆筑混凝土的架子、

4、馬道支搭完畢。并有良好的安全措施。（6）計量器具、試驗器、振搗棒等檢驗合格。操作者具有完好的絕緣手段。（7）澆筑申請得到批準，匯同監理、技術、質檢部門對第一車混凝土進行質量鑒（8）混凝土地泵和水平及豎向泵管安裝到位、牢固可靠，布料桿安裝到位，各種 支架要有足夠的強度和剛度。所有機具在澆筑前進行檢查和試運行，配備專職技工， 隨時檢修。（9）物資部門提前做好有關材料的進場工作， 準備好抽水設備等物資，確保施工 順利進行。（10）關注天氣預報，保證混凝土連續澆筑的順利進行，確?；炷临|(zhì)量。（11）加強現場指揮和調度。避免車輛擁擠堵塞。二、施工方法2.1墻體澆筑施工方法 工藝流程：澆筑層段施工縫的清理

5、 -有關部門驗收（土建、水電）-施工縫提前澆水濕潤 一混凝土泵試運行-鋪設同配合比砂漿-分層澆筑混凝土 -標尺分層量取高度 分層振搗 墻上口找平墻體上口混凝土標咼檢查清除混凝土表面浮漿 拆模養護成品保護 現場砼采用汽車混凝土輸送泵輸送，在汽車泵無法施工的部位采用地泵搭配布 料桿輸送，作業班組每班配備 23名振搗手，在盲區安排專人輔以塔吊運輸砼。 由于墻、柱、板砼強度等級相同，所以墻、柱、板砼采用同時澆筑。外墻距底 板300mn高處設置水平施工縫，在施工縫處設置通長的止水鋼板。 墻體砼分層澆筑，分層振搗。選用50棒進行振搗。分層厚度不超過振搗棒有效 長度的1.25倍?？刂品椒ǎ鹤灾埔话延衏m刻度

6、的木質活動尺，將木尺靠在墻模內壁， 通過墊木掛與模板頂端，使刻度尺懸于下方，下懸長度根據計算確定，然后由鐵銷固定，則砼澆注至尺底。 插點要求均勻，每次移動的距離不大于振搗棒作用半徑R的1.5倍，且插點應在倆墻模中間，避免振搗對模板和鋼筋產生影響。在部分鋼筋密集處，采用30型振搗棒。澆筑墻體砼要連續進行，內外墻砼澆筑分別按照自身的澆筑順序進行，每層澆筑 厚度控制在40cm左右，現場操作時采用標尺桿控制（標尺桿見下圖）400才400 才 4QQ 才 4QQ400扌他。十 30彳 4003200上下層的間隔時間不應超過4h，預先安排好混凝土下料點位置和振搗棒操作人員 數量、振搗插入點位置。（見下圖）

7、振搗點成一字型布置00(J.-4盼0 0400卜400>200-300厚墻砼振搗插入點布置圖 振搗棒移動間距小于40cm每一振點的延續時間以表面呈現浮漿為度，為使上下層混凝土結合成整體，振搗棒插入下層混凝土 5cm振搗時注意鋼筋密集及洞口部位， 為防止出現漏振，須在洞口兩側同時振搗，振搗棒距洞邊30c m以上，下灰高度也要大體一致，大洞口的洞底模板應開口，并在此處澆筑振搗。 振搗要在下層砼初凝前進行，并要求振搗棒插入下層砼5cm,以保證上下層砼結合緊密。 每一插點要掌握好振搗時間。時間過短不易振實，過長則會引起離析。以砼表 面呈水平、不大量泛氣泡、不再顯著下沉、不再浮出灰漿為準。邊角處多

8、加注意，外 墻止水帶兩側必須仔細振搗，防止漏振。 振搗時盡量避免碰撞鋼筋、芯管、止水帶、予埋件等。 洞口處砼澆筑時，使洞口兩側砼高度大體一致，下灰時，從兩側同時下灰，同時振 搗。門連窗洞下部模板開口并在開口處振搗砼。澆筑完后隨時將伸出的鋼筋整理到位，并用木抹子按標高線將砼表面的砼找平。 墻澆筑砼前，先在底部均勻澆筑50mn厚-10mm 厚與墻體混凝土同標號的水泥砂漿。墻上口找平：墻體砼澆筑完后，將上口甩出的鋼 筋加以整理，用木抹子按標高線添減砼，將墻上表面砼找平，高低差控制在10mm以內。2.2樓板混凝土的澆筑 工藝流程：澆筑層段施工縫的清理 -有關部門驗收(土建、水電)-施工縫提前澆水濕潤

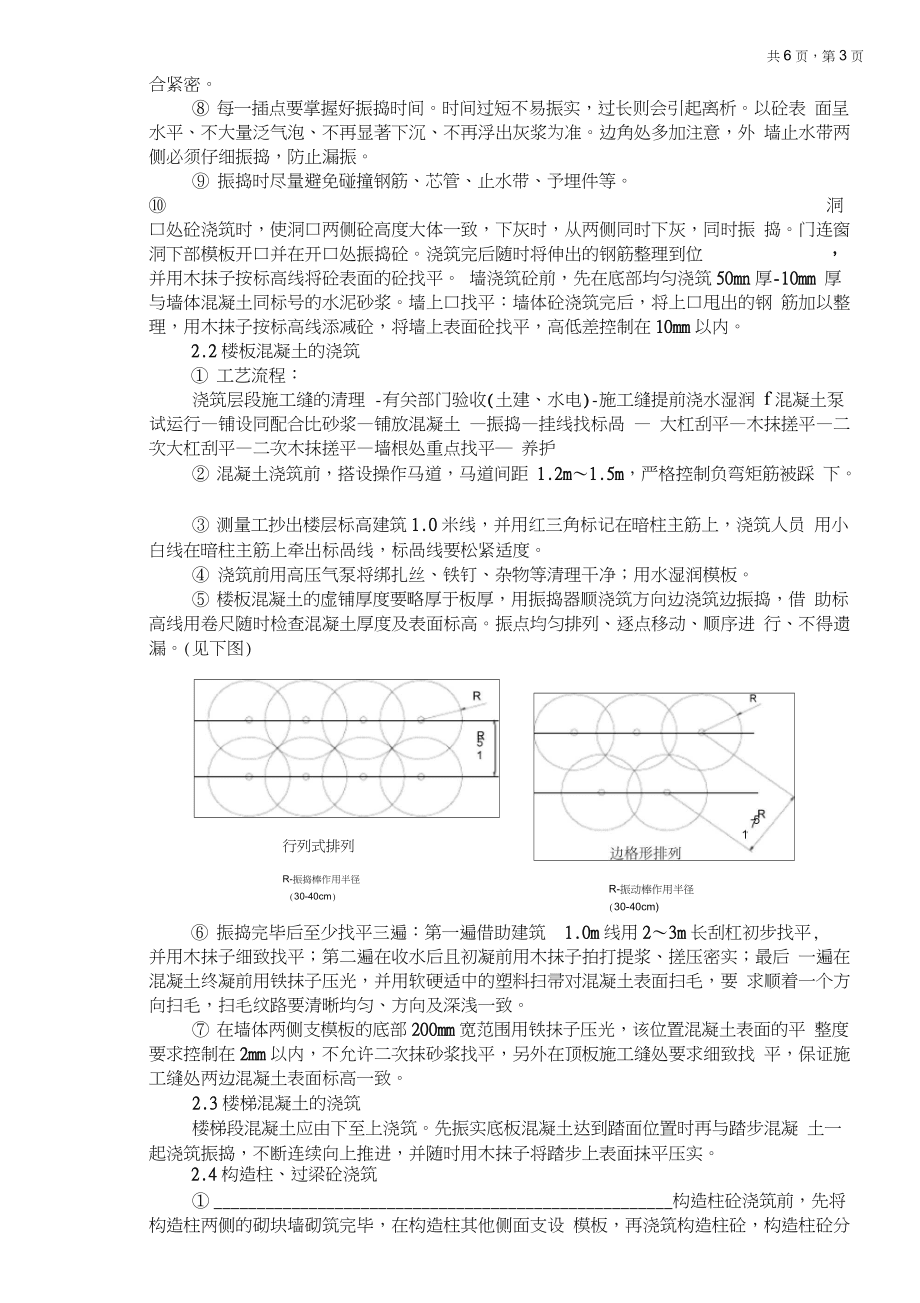

9、f 混凝土泵試運行鋪設同配合比砂漿鋪放混凝土 振搗掛線找標咼 大杠刮平木抹搓平二次大杠刮平二次木抹搓平墻根處重點找平 養護 混凝土澆筑前，搭設操作馬道，馬道間距 1.2m1.5m，嚴格控制負彎矩筋被踩 下。 測量工抄出樓層標高建筑1.0米線，并用紅三角標記在暗柱主筋上，澆筑人員 用小白線在暗柱主筋上牽出標咼線，標咼線要松緊適度。 澆筑前用高壓氣泵將綁扎絲、鐵釘、雜物等清理干凈；用水濕潤模板。行列式排列R-振動棒作用半徑(30-40cm) 樓板混凝土的虛鋪厚度要略厚于板厚，用振搗器順澆筑方向邊澆筑邊振搗，借 助標高線用卷尺隨時檢查混凝土厚度及表面標高。振點均勻排列、逐點移動、順序進 行、不得遺漏

10、。(見下圖)R-振搗棒作用半徑(30-40cm) 振搗完畢后至少找平三遍：第一遍借助建筑1.0m線用23m長刮杠初步找平,并用木抹子細致找平；第二遍在收水后且初凝前用木抹子拍打提漿、搓壓密實；最后 一遍在混凝土終凝前用鐵抹子壓光，并用軟硬適中的塑料掃帚對混凝土表面掃毛，要 求順著一個方向掃毛，掃毛紋路要清晰均勻、方向及深淺一致。 在墻體兩側支模板的底部200mm寬范圍用鐵抹子壓光，該位置混凝土表面的平 整度要求控制在2mm以內，不允許二次抹砂漿找平，另外在頂板施工縫處要求細致找 平，保證施工縫處兩邊混凝土表面標高一致。2.3樓梯混凝土的澆筑樓梯段混凝土應由下至上澆筑。先振實底板混凝土達到踏面位

11、置時再與踏步混凝 土一起澆筑振搗，不斷連續向上推進，并隨時用木抹子將踏步上表面抹平壓實。2.4構造柱、過梁砼澆筑 構造柱砼澆筑前，先將構造柱兩側的砌塊墻砌筑完畢，在構造柱其他側面支設 模板，再澆筑構造柱砼，構造柱砼分層澆筑，每一層厚度控制在50cm構造柱振搗要 密實，每一振點的延續時間，以表面呈現浮漿和不再沉落為度（為使上下層砼結合成 整體振搗器宜插入下層砼5cm）。要注意不要碰撞各種埋件 過梁砼澆筑前，要支設梁側模板，檢查鋼筋、模板的位置是否準確，澆筑過梁 砼時從一端開始向另一端澆筑。過梁、構造柱砼方量較小，只能采用人工送料，用© 48 X 3.5鋼管搭設操作平臺，運送的砼臨時堆放

12、在操作平臺上，工人再用鐵鍬入模。因 此每次每罐砼將要澆筑完后，再提下一車，控制砼罐車進場速度，防止砼罐車等待時 間過長而砼不能使用。2.5砼養護 基礎底板、外墻為抗?jié)B砼，指派專人養護，養護時間不少于14晝夜。 墻要在澆筑砼強度達1.2Mpa后拆模，拆模后立即進行養護。 板砼終凝后，立即澆水養護。 養護用水采用食用水或經檢驗符合砼拌和用水標準的水。 一般砼養護時間不少于7晝夜。 砼澆筑完，在砼強度未達到1.2MPa之前不允許上人或進行上部施工。2.6砼試驗砼入模前，在現場隨機取樣制作砼試件，有見證取樣的試件100%試件的留置應符合如下規定：1）強度試塊：每100m3同一強度等級、同配合比、砼取樣

13、不少于一次，同批同配 合比砼少于100m3時，取樣不少于一次。2） 抗?jié)B試塊：每100m3同一強度等級、砼配合比、砼取樣不少于1組（每組6 塊）每一流水段內每個施工部位，留置一組試塊。3）結構實體檢驗試塊：按照標準養護試塊留置。4）同條件試塊：基礎底板、墻等豎向構件，按規范規定，對側模在砼強度能保證 其表面及棱角不因拆除模板而受損壞后，方可拆除。在本工程中，非承重結構模板拆 除時，其結構強度不得低于1.2Mpa。澆筑砼時均留置2組試塊，并準確記錄砼強度達 到1.2Mpa時的時間，在溫差變化不大時可以兩周制作一次。頂板承重結構，同條件試 塊供拆模參考，每次澆筑梁板砼時留置同條件試塊二組。同條件試

14、塊上注明部位、留 置時間（精確到分鐘）。2.7混凝土試件養護要求1）同條件試塊、結構實體檢驗試塊，要放在鋼筋籠子內置于取樣的樓層上，標養 試塊要在現場標養室進行養護。2）試件要養護好并及時送到試驗室進行試驗，同時要求試驗室出據強度試驗報告。 一旦發現砼強度達不到要求，立即采取措施進行補救，情況嚴重的，需會同設計等有關單位進行研究解決。三、施工縫的留設及處理3.1施工縫留設位置1）原則：施工縫的位置應設置在結構受剪力較小且便于施工的部位。2）地下室外墻按圖紙?jiān)O(shè)計位置留設，地下室底板與外墻水平施工縫留設在距底板 上皮500mn位置處。3）墻體 豎向施工縫地下室外墻豎向施工縫采用雨水膨脹止水條，模板

15、安裝預留止水槽。 水平施工縫地下室外墻留置位置在距底板上皮 350mn處，其實際位置可高出3050mm待拆 模后，剔鑿掉薄弱層，使之露出石子為止。 地下室墻體與樓板交接處理地下室外墻與樓板交接處采用放置遇水膨脹止水條的方法，內墻無須放置，具體處理見下圖。遇水膨脹止水條1._ . 樓板-外墻口亠地下室外墻與樓板施工縫處理樓板內墻下部施工縫底板內墻施工縫圖4）頂板頂板與墻體豎向施工縫相同。5）樓梯本工程樓梯施工縫留設在平臺位置的 1/3處，平臺及平臺梁要求進支座不少于半 墻厚。次; 筑I上下|/>下3.2施工縫的處理1） 再次澆筑混凝土?xí)r，已澆筑完的混凝土抗壓強度不小于1.2N/mm22） 水平施工縫應拉線用切割機沿線切入混凝土面10mm （切割線位置見下圖），次響跑ins縫剔除露出石子施工縫處理完高度5mm
