病床呼叫控制系統設計

1、精選優質文檔-傾情為你奉上目錄之中。機電工程學院課程設計說明書設計題目: 病床呼叫控制系統設計 學生姓名： XXXXXX 學 號： XXXXXXXXXXXX 專業班級： 機制FXXXX班 指導教師： 王宗才 2013年 XX月 XX日專心-專注-專業內容摘要本次課程設計的主要內容是設計一款病床呼叫控制系統，共有6個病房，每間病房4個床位。每一病床床頭均有緊急呼叫及重置按鈕，以利病人不適時緊急呼叫。設每一層樓有一護士站，每一護士站均有該層樓病人緊急呼叫與處理完畢的重置按鈕。每一病床床頭均有一緊急指示燈，一旦病人按下緊急呼叫按鈕且未在5s內按下重置按鈕時，該病床床頭緊急指示燈動作且病房門口緊急指示

2、燈閃爍，同時同樓層的護士站顯示病房緊急呼叫并閃爍指示燈。在護士站的病房緊急呼叫中心，每一病房都有編號，用數碼管顯示哪一病房先按下病人緊急呼叫按鈕，并要具有優先級判別的能力。一旦護士看見護士站緊急呼叫閃爍燈后，須先按下護士處理按鈕以取消閃爍情況，再依病房緊急呼叫順序處理病房緊急事故，若事故處理妥當后，病房緊急閃爍指示燈和病床上的緊急指示燈方被重置。本控制系統采用西門子S7-200PLC進行設計。目前，PLC 已在工業生產過程的自動控制中得到了廣泛的應用。它具有結構簡單、易于編程、性能優越、可靠性高、維修方便和使用方便等一系列優點。通過PLC可以完美的實現該控制系統所要實現的全部功能。關鍵詞：簡單

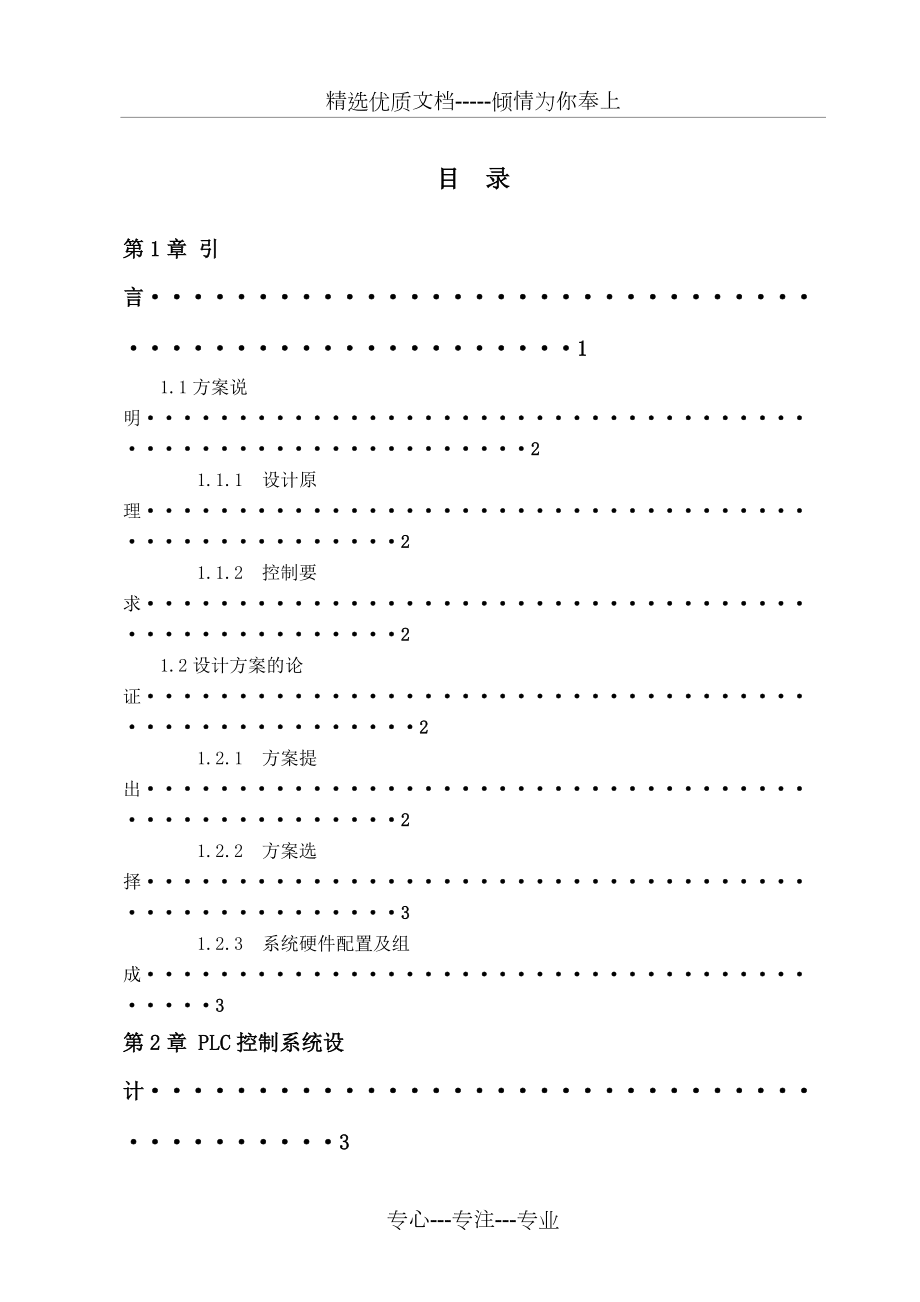

3、；經濟；及時；準確；優先級判別的能力目 錄第1章 引言·············································

4、83;······11.1方案說明··········································&

5、#183;···············21.1.1 設計原理································&#

6、183;··················21.1.2 控制要求·····························

7、83;·····················21.2設計方案的論證··························

8、3;·························21.2.1 方案提出·······················

9、;····························21.2.2 方案選擇····················

10、·······························31.2.3 系統硬件配置及組成················&#

11、183;························3第2章 PLC控制系統設計·······················

12、··················32.1 控制流程圖的繪制······························

13、;··················· 32.2 I/O地址分配表····························

14、83;·······················42.3 PLC類型的選擇························&#

15、183;···························52.3.1 CPU的選擇····················&

16、#183;····························52.3.2 拓展塊的選擇···················

17、····························52.4 I/O接線圖的繪制···················

18、3;······························52.5 控制程序的編制·················

19、3;··································8第3章 系統試驗及測試·············

20、3;···························193.1 系統調試方法····················

21、3;······························· 193.2系統調試過程及效果················&

22、#183;····························· 19結論···················&#

23、183;······································22設計總結··········&#

24、183;···········································23謝辭·····

25、3;·················································

26、3;··24附錄···············································

27、···········25參考文獻······································

28、················35第1章 引 言隨著社會的進步和發展，醫療水平的不斷提高，現代醫院護理需要簡易及時地獲知并處理病人的突發病況，實現患者在住院的任意時間可請求醫生或護士進行診斷或護理。基于PLC設計的醫院病床呼叫系統是患者向值班醫生或護士發出緊急呼叫的工具,能及時、準確、可靠地實現病房呼叫管理，避免了人工呼叫的不便與效果差等缺點，它是現代醫院提高醫院和病室護理水平必不可少的設備。本課程設計主要用于醫院病務區的病人有緊急或

29、自己不方便的事件時呼叫護士站尋求幫助，護士根據站內指示燈及顯示屏獲取求助信息的來源，并能及時的給其提供幫助。護士在站內發現信號時及時將站內燈復位，在處理完后再在病床前的開關將病床及病房的燈復位。有了病床呼叫控制系統，醫院的護理工作變得更加方便全面，不用再為值班醫生和護士未能及時發現突發病況而煩惱。基于可編程控制器PLC設計的病床呼叫系統可以及時、準確、可靠地實現病房呼叫管理,具有良好的應用前景。1.1 總體方案說明1.1.1 設計原理共有6個病房，每間病房4個床位。每一病床床頭均有緊急呼叫及重置按鈕，以利病人不適時緊急呼叫。設每一層樓有一護士站，每一護士站均有該層樓病人緊急呼叫與處理完畢的重置

30、按鈕。每一病床床頭均有一緊急指示燈，一旦病人按下緊急呼叫按鈕且未在5s內按下重置按鈕時，該病床床頭緊急指示燈動作且病房門口緊急指示燈閃爍，同時同樓層的護士站顯示病房緊急呼叫并閃爍指示燈。在護士站的病房緊急呼叫中心，每一病房都有編號，用數碼管顯示哪一病房先按下病人緊急呼叫按鈕，并要具有優先級判別的能力。一旦護士看見護士站緊急呼叫閃爍燈后，須先按下護士處理按鈕以取消閃爍情況，再依病房緊急呼叫順序處理病房緊急事故，若事故處理妥當后，病房緊急閃爍指示燈和病床上的緊急指示燈方被重置。1.1.2 控制要求1) 共有6個病房，每間病房4個床位。每一病床床頭均有緊急呼叫按鈕及重置按鈕，以利病人不適時緊急呼叫；

31、2) 設每一層樓有一護士站，每一護士站均有該層樓病人緊急呼叫與處理完畢的重置按鈕；3) 每一病床床頭均有一緊急指示燈，一旦病人按下緊急呼叫按鈕且未在5s內按下重置按鈕時，該病床床頭緊急指示燈動作且病房門口緊急指示燈閃爍，同時同樓層的護士站顯示病房緊急呼叫并閃爍指示燈；4) 在護士站的病房緊急呼叫中心，每一病房都有編號，用指示燈顯示哪一病房先按下病人緊急呼叫按鈕，并要具有優先級判別的能力；5) 一旦護士看見護士站緊急呼叫閃爍燈后，須先按下護士處理按鈕以取消閃爍情況，再依病房緊急呼叫順序處理病房緊急事故，若事故處理妥當后，病房緊急閃爍指示燈和病床上的緊急指示燈方燈被重置。1.2設計方案的論證1.2

32、.1 方案提出通過對病床呼叫系統的PLC控制的設計任務和控制要求進行分析，可以初步得出設計方案：呼叫系統由從機、主機等兩部分組成。從機( 呼叫源) 即病床按鈕，主機包括PLC 及指示燈報警系統。呼叫源每張病床配備一個，呼叫源一般放在病床床頭?；颊哂泻艚姓?qǐng)求時， 按下按鈕向護士站呼叫。主機中PLC 工作方式為循環掃描方式， 在系統程序控制下，PLC 順序讀入輸入端口各呼叫源的狀態, 并且不斷地循環掃描。一旦有呼叫按鈕按下且未在5秒內按下重置按鈕， PLC 立即響應, 通過設置的程序?qū)崿F(xiàn)對系統的控制：點亮床頭指示燈，護士站緊急指示燈和病房門口緊急指示燈將閃爍，以便提示醫護人員盡快趕到現場。該系統涉

33、及到應具有優先級判別能力的問題，關于該問題我提出3種解決方案：1、 由搶答器原理聯想到可以將每個病人假想成比賽選手，誰先按下按鈕，系統記錄下他的號碼，讓護士去處理；2、 多個病人同時呼叫時通過燈光的顏色深淺表示呼叫優先級；3、 多個病人同時呼叫時系統記錄下每一位病人的房間號碼，依次將呼叫順序顯示到顯示屏上，護士根據顯示屏的號碼去處理對應房間的問題。1.2.2 方案選擇通過比較可知第一種方案在有多個病人呼叫時除了第一位呼叫的病人，別的病人都需要等待護士處理完第一位病人后才能呼叫，很顯然該方案無法滿足實際的需要；第二種方案看似不錯，但是當同時呼叫的病人比較多時單憑燈光顏色深淺是無法滿足實際需要的；

34、第三種方案符合實際要求，能夠滿足控制要求，簡單方便，同時顯示屏顯示病房號碼簡潔明了，一目了然，屬于最優方案。因此我選擇第三種方案進行設計。1.2.3 系統硬件配置及組成初步選定以下裝置：?jiǎn)?dòng)/復位按鈕31個（病床24個、護士站7個）、停止開關1個、指示燈36個（病床24個、病房門口6個、護士站6個）；七段數碼管一個；設計要求PLC控制器為32入/44出，可以選用SIMATIC-S7-200系列的CPU226、一個EM223擴展模塊和三個EM222擴展模塊。第2章 PLC控制系統設計2.1 控制流程圖的繪制PLC無狀況是否有病人按下緊急呼叫按鈕5秒內是否按下重置按鈕病床指示燈亮；病房指示燈閃爍；

35、護士站緊急指示燈閃爍；顯示屏顯示各病床呼叫順序是否按下護士站處理按鈕護士站緊急燈停止閃爍依順序處理各病房的病床，按下處理完畢按鈕通過對設計方案的分析，得出系統控制流程，繪出控制流程圖如下：圖2.1-1 控制流程圖2.2 I/O地址分配表通過對方案的分析繪制出對應的I/O地址分配表如下：PLC輸入點電路器件作用PLC輸出點電路器件作用I0.0SB01房1床按鈕Q0.0數碼管aI0.1SB11房2床按鈕Q0.1數碼管bI0.2SB21房3床按鈕Q0.2數碼管cI0.3SB31房4床按鈕Q0.3數碼管dI0.4SB42房1床按鈕Q0.4數碼管eI0.5SB52房2床按鈕Q0.5數碼管fI0.6SB6

36、2房3床按鈕Q0.6數碼管gI0.7SB72房4床按鈕Q0.7數碼管I1.0SB83房1床按鈕Q1.0HL01房1床燈I1.1SB93房2床按鈕Q1.1HL11房2床燈I1.2SB103房3床按鈕Q1.2HL21房3床燈I1.3SB113房4床按鈕Q1.3HL31房4床燈I1.4SB124房1床按鈕Q1.4HL42房1床燈I1.5SB134房2床按鈕Q1.5HL52房2床燈I1.6SB144房3床按鈕Q1.6HL62房3床燈I1.7SB154房4床按鈕Q1.7HL72房4床燈I2.0SB165房1床按鈕Q2.0HL83房1床燈I2.1SB175房2床按鈕Q2.1HL93房2床燈I2.2SB18

37、5房3床按鈕Q2.2HL103房3床燈I2.3SB195房4床按鈕Q2.3HL113房4床燈I2.4SB206房1床按鈕Q2.4HL124房1床燈I2.5SB216房2床按鈕Q2.5HL134房2床燈I2.6SB226房3床按鈕Q2.6HL144房3床燈I2.7SB236房4床按鈕Q2.7HL154房4床燈I3.0SB24護士站1房處理按鈕Q3.0HL165房1床燈I3.1SB25護士站2房處理按鈕Q3.1HL175房2床燈I3.2SB26護士站3房處理按鈕Q3.2HL185房3床燈I3.3SB27護士站4房處理按鈕Q3.3HL195房4床燈續表I3.4SB28護士站5房處理按鈕Q3.4HL2

38、06房1床燈I3.5SB29護士站6房處理按鈕Q3.5HL216房2床燈I3.6SB30顯示屏啟動按鈕Q3.6HL226房3床燈I3.7SA0 總開關Q3.7HL236房4床燈Q4.0HL24護士站1房指示燈Q4.1HL25護士站2房指示燈Q4.2HL26護士站3房指示燈Q4.3HL27護士站4房指示燈Q4.4HL28護士站5房指示燈Q4.5HL29護士站6房指示燈Q5.0HL301號病房門燈Q5.1HL312號病房門燈Q5.2HL323號病房門燈Q5.3HL334號病房門燈Q5.4HL345號病房門燈Q5.5HL356號病房門燈表2.2-1 I/O分配表2.3 PLC類型的選擇2.3.1 C

39、PU的選擇 通過對所需I/O點數的分析，我選擇SIMATIC-S7-200系列的CPU226，該CPU能夠提供24個輸入接口和16個輸出接口。2.3.2 拓展塊的選擇 通過對所需I/O點數（32/44）的分析以及所選CPU能夠提供的I/O點數（24/16）的計算，本著最低成本最大效率的原則，我選擇了一個EM223擴展模塊（8/8）和三個EM222擴展模塊(0/8)。2.4 I/O接線圖的繪制通過對所選CPU以及拓展塊的分析，繪制I/O接線圖如下：圖2.4-1 I/O接線圖2.5 控制程序的編制通過對設計方案的分析，以及控制的要求設計控制程序如下：圖2.5-1 控制程序梯形圖第3章 系統試驗及測

40、試3.1 系統調試方法 編制程序完畢，經指導老師檢查無問題后，在S7-200模擬軟件上運行調試。經過反復調試，直至無錯誤并能按照預先的構想實現動作，確定出最終的程序方案。3.2系統調試過程及效果由于該控制系統動作繁多，邏輯復雜，下面只列舉出一些重要環節的程序調試圖。打開系統啟動開關I3.7，然后進行以下操作1、 按照1，3，5，2，4，6病房的順序同時呼叫，5s后各對應病房燈閃爍，對應病房的護士站指示燈閃爍，打開顯示屏，顯示屏顯示1，表示1號病房?jī)?yōu)先呼叫。圖3.2-1 系統測試圖2、 護士按下1號病房處理按鈕，護士站1號病房燈停止閃爍，同時顯示屏顯示3，表示下一個優先病房是3號病房。圖3.2-

41、2 系統測試圖3、 護士按下3號病房處理按鈕，護士站3號病房燈停止閃爍，同時顯示屏顯示5，表示下一個優先病房是5號病房。圖3.2-3 系統測試圖4、 護士按下5號病房處理按鈕，護士站5號病房燈停止閃爍，同時顯示屏顯示5，表示下一個優先病房是2號病房。圖3.2-4 系統測試圖5、 護士按下2號病房處理按鈕，護士站2號病房燈停止閃爍，同時顯示屏顯示5，表示下一個優先病房是4號病房。圖3.2-5 系統測試圖6、 護士按下4號病房處理按鈕，護士站4號病房燈停止閃爍，同時顯示屏顯示5，表示下一個優先病房是6號病房。圖3.2-6 系統測試圖結論本設計簡單，高效，方便實用，通過測試可知性能能夠達到醫院病房的

42、使用需求，設計中使用閃光提示，長亮提示，以及顯示屏提示能夠很好的表示出呼叫出現，呼叫進行中，以及優先呼叫等信息，是護士們?cè)谟卸嗝∪送瑫r(shí)呼叫時能夠井井有條地工作，不會出現病人呼叫但是護士沒有收到呼叫信息或者呼叫信息被遺忘等問題。因此我認為本設計是一個完善的設計方案，能夠交付使用。設計總結歷時兩周的課程設計就要結束了，我的設計任務也基本完成，回想整個設計歷程，我感慨萬千。從接到任務時的迷茫，設計中的糾結，編程時的無奈到修改程序時的抓狂，一個個問題浮出水面，一個個問題得到最優解決，現在我終于可以自豪地向別人展現我的設計成果，真的很有成就感。突然覺得，之前的那些困難真的不算什么，有了這樣的成果，即使

43、再大的痛苦也是值得的。這次課程設計中，我查閱了很多有關PLC的書籍，對PLC的編程也有了一定的經驗，特別是對行程開關和PLC的置位和復位功能有了更深的認識，同時對一些特殊功能寄存器也有了更深刻的印象。我覺得這次課程設計的收獲是很大的，相信很多思想在我以后PLC編程甚至是數控編程中會有很大的幫助。我覺得在本次課程設計中我的最大的收獲就是王老師教給我們的做設計工作最重要的是要有自己的獨特的思想，要做一個有想法有創新意識的設計者，我認為這種思想在中國目前這種學術抄襲風氣肆虐的背景下顯得尤為重要。通過這次設計實踐。我學會了PLC的基本編程方法，對PLC的工作原理和使用方法也有了更深刻的理解。在對理論的

44、運用中，提高了我們的專業素質，在沒有做實踐設計以前，我們對知道的撐握都是思想上的，對一些細節不加重視，當我們把自己想出來的程序與到PLC中的時候，問題出現了，不是不能運行，就是運行的結果和要求的結果不相符合。能過解決一個個在調試中出現的問題，我們對PLC的理解得到加強，看到了實踐與理論的差距。當然，設計中難免也會有一些不足，這些不足也正是我后繼工作中的研究方向。相信經過對該控制系統更加深刻的理解和改進，會逐步解決這些問題。謝辭在此，我要感謝在本次課程設計中曾給予我?guī)椭睦蠋熀屯瑢W(xué)，正是他們的無私的幫助讓我更好的完成這次設計。在這里，特別要感謝的是，我們的指導老師王宗才老師，他指出了我設計中存在

45、的錯誤和不足，提出了一些更加切合實際的建議，并且王老師在我們遇到問題時讓我們自己想辦法解決問題，通過自己的努力解決問題的教育方法雖然讓我們吃了不少苦頭，但是對于我們今后的工作和人生都是有益的，因?yàn)樵诮窈蟮娜松?dāng)中不是總會有人回答我們的問題，踏入社會沒有了老師，遇到問題只能依靠自己，只有學會了自己解決問題我們才能更有競爭力，更適應這個社會。這次課程設計意義重大，因?yàn)檫@是我們畢業設計前的最后一次課程設計了。這次設計將給我們畢業設計做了最后一次大練兵，希望我們能在最后的畢業設計中繼續保持合作，共同探討、共同進步。附錄病床呼叫控制系統語句表：TITLE=程序注釋Network 1 / 網絡標題/ 1號

46、房1病床呼叫，延時5sLD I0.0A I3.7TON T101, 50Network 2 / 1號房1病床燈亮LD T101= Q1.0Network 3 / 1號房2病床呼叫，延時5sLD I0.1A I3.7TON T102, 50Network 4 / 1號房2病床燈亮LD T102= Q1.1Network 5 / 1號房3病床呼叫，延時5sLD I0.2A I3.7TON T103, 50Network 6 / 1號房3病床燈亮LD T103= Q1.2Network 7 / 1號房4病床呼叫，延時5sLD I0.3A I3.7TON T104, 50Network 8 / 1號房

47、4病床燈亮LD T104= Q1.3Network 9 / 護士站1號病房指示燈閃爍LD Q1.0O Q1.1O Q1.2O Q1.3= M1.0Network 10 / 護士站1號病房指示燈閃爍LD M1.0LD SM0.5O I3.0ALD= Q4.0Network 11 / 1號病房門燈閃爍LD M1.0A SM0.5= Q5.0Network 12 / 2號房1病床呼叫，延時5sLD I0.4A I3.7TON T105, 50Network 13 / 2號房1病床燈亮LD T105= Q1.4Network 14 / 2號房2病床呼叫，延時5sLD I0.5A I3.7TON T10

48、6, 50Network 15 / 2號房2病床燈亮LD T106= Q1.5Network 16 / 2號房3病床呼叫，延時5sLD I0.6A I3.7TON T107, 50Network 17 / 2號房3病床燈亮LD T107= Q1.6Network 18 / 2號房4病床呼叫，延時5sLD I0.7A I3.7TON T108, 50Network 19 / 2號房4病床燈亮LD T108= Q1.7Network 20 / 護士站2號病房指示燈閃爍LD Q1.4O Q1.5O Q1.6O Q1.7= M2.0Network 21 / 護士站2號病房指示燈閃爍LD M2.0LD

49、SM0.5O I3.1ALD= Q4.1Network 22 / 2號病房門燈閃爍LD M2.0A SM0.5= Q5.1Network 23 / 3號房1病床呼叫，延時5sLD I1.0A I3.7TON T109, 50Network 24 / 3號房1病床燈亮LD T109= Q2.0Network 25 / 3號房2病床呼叫，延時5sLD I1.1A I3.7TON T110, 50Network 26 / 3號房2病床燈亮LD T110= Q2.1Network 27 / 3號房3病床呼叫，延時5sLD I1.2A I3.7TON T111, 50Network 28 / 3號房3病

50、床燈亮LD T111= Q2.2Network 29 / 3號房4病床呼叫，延時5sLD I1.3A I3.7TON T112, 50Network 30 / 3號房4病床燈亮LD T112= Q2.3Network 31 / 護士站3號病房指示燈閃爍LD Q2.0O Q2.1O Q2.2O Q2.3= M3.0Network 32 / 護士站3號病房指示燈閃爍LD M3.0LD SM0.5O I3.2ALD= Q4.2Network 33 / 3號病房門燈閃爍LD M3.0A SM0.5= Q5.2Network 34 / 4號房1病床呼叫，延時5sLD I1.4A I3.7TON T113

51、, 50Network 35 / 4號房1病床燈亮LD T113= Q2.4Network 36 / 4號房2病床呼叫，延時5sLD I1.5A I3.7TON T114, 50Network 37 / 4號房2病床燈亮LD T114= Q2.5Network 38 / 4號房3病床呼叫，延時5sLD I1.6A I3.7TON T115, 50Network 39 / 4號房3病床燈亮LD T115= Q2.6Network 40 / 4號房4病床呼叫，延時5sLD I1.7A I3.7TON T116, 50Network 41 / 4號房4病床燈亮LD T116= Q2.7Network

52、 42 / 護士站4號病房指示燈閃爍LD Q2.4O Q2.5O Q2.6O Q2.7= M4.0Network 43 / 護士站4號病房指示燈閃爍LD M4.0LD SM0.5O I3.3ALD= Q4.3Network 44 / 4號病房門燈閃爍LD M4.0A SM0.5= Q5.3Network 45 / 5號房1病床呼叫，延時5sLD I2.0A I3.7TON T117, 50Network 46 / 5號房1病床燈亮LD T117= Q3.0Network 47 / 5號房2病床呼叫，延時5sLD I2.1A I3.7TON T118, 50Network 48 / 5號房2病床燈亮LD T118= Q3.1Network 49 / 5號房3病床呼叫，延時5sLD I2.
