混合動力汽車的發展及現狀

1、天津職業技術師范大學畢業設計開題報告 題 目 混合動力汽車的現狀及發展 學生姓名 朱雷明 學號 所在院(系) 汽車與交通學院 專業班級 汽修0911班 指導教師 王銀山 題 目混合動力汽車的現狀及發展一、研究課題的目的及意義 當前普遍使用的燃油發動機汽車存在種種弊病,統計表明在占80%以上的道路條件下,一輛普通轎車僅利用了其動力潛能的40%,在市區還會跌至25%,更嚴重的是排放廢氣污染環境。20世紀90年代以來,隨著全球汽車工業的發展,汽車的產量、銷售量和保有量在逐年增加,因此對石油資源的需求,對生態環境的影響也越來越大。世界各國對改善環保的呼聲日益高漲,各國制定了一系列十分嚴格的排放法規,要

2、求生產廠家設法減少汽車排放,開發無污染和超低污染汽車,各種各樣的電動汽車也脫穎而出。雖然人們普遍認為未來是電動汽車的天下,但是目前的技術問題阻礙了電動汽車的應用。由于電池的能量密度與汽油相比差上百倍,遠未達到人們所要求的數值。專家估計在未來一段時間內電動汽車還無法取代燃油發動機汽車。為此想出了一個兩全其美的辦法,開發了一種混合動力汽車裝置HEV(Hybrid-electricVehicle)。所謂混合動力裝置就是將電動機與輔助動力單元組合在一輛汽車上做驅動力,輔助動力單元實際上是一臺小型燃料發動機或動力發電機組。這樣既利用了發動機持續工作時間長,動力性好的優點,又可以發揮電動機無污染、低噪聲的

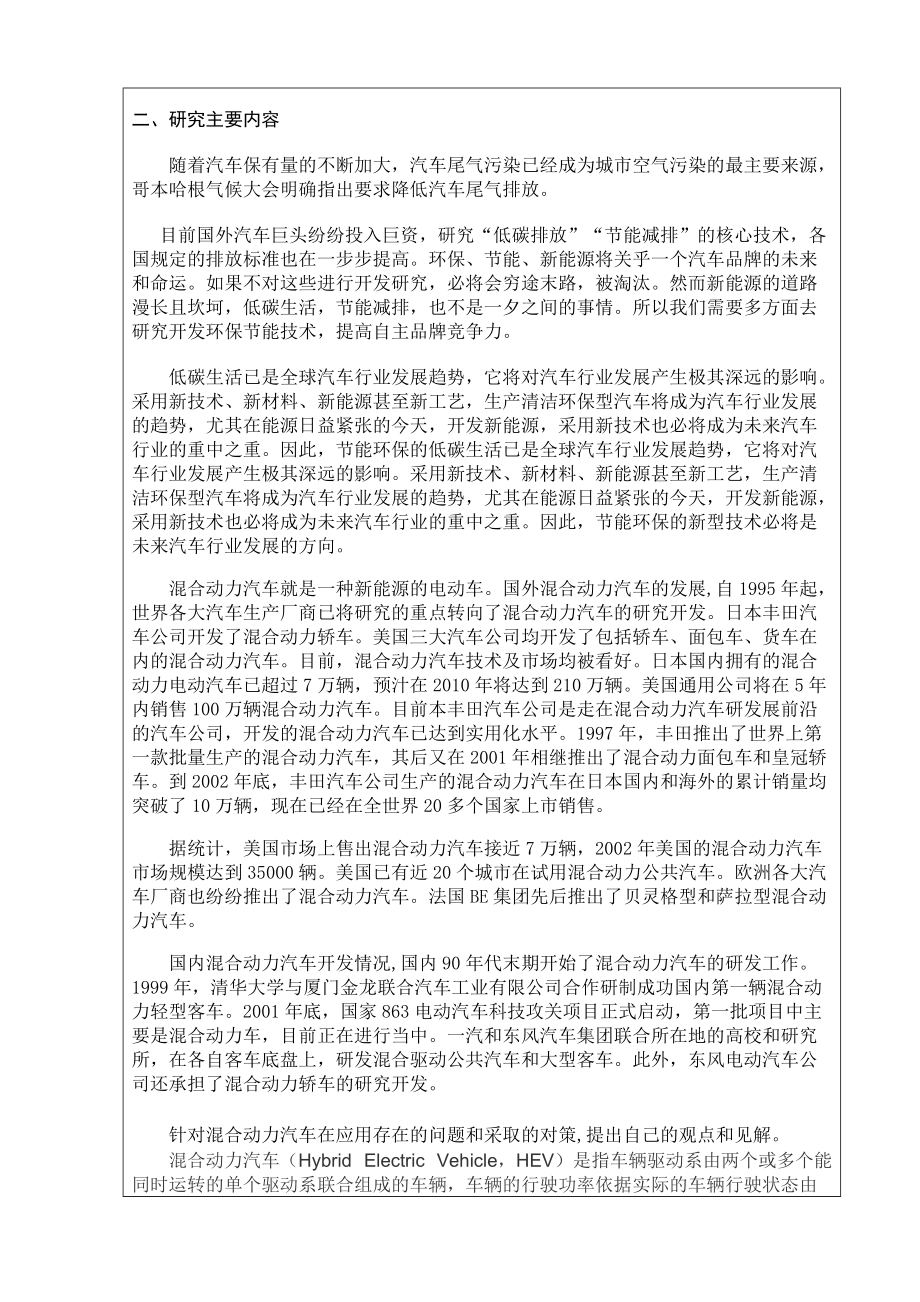

3、好處。二、研究主要內容 隨著汽車保有量的不斷加大，汽車尾氣污染已經成為城市空氣污染的最主要來源，哥本哈根氣候大會明確指出要求降低汽車尾氣排放。目前國外汽車巨頭紛紛投入巨資，研究“低碳排放”“節能減排”的核心技術，各國規定的排放標準也在一步步提高。環保、節能、新能源將關乎一個汽車品牌的未來和命運。如果不對這些進行開發研究，必將會窮途末路，被淘汰。然而新能源的道路漫長且坎坷，低碳生活，節能減排，也不是一夕之間的事情。所以我們需要多方面去研究開發環保節能技術，提高自主品牌競爭力。低碳生活已是全球汽車行業發展趨勢，它將對汽車行業發展產生極其深遠的影響。采用新技術、新材料、新能源甚至新工藝，生產清潔環保

4、型汽車將成為汽車行業發展的趨勢，尤其在能源日益緊張的今天，開發新能源，采用新技術也必將成為未來汽車行業的重中之重。因此，節能環保的低碳生活已是全球汽車行業發展趨勢，它將對汽車行業發展產生極其深遠的影響。采用新技術、新材料、新能源甚至新工藝，生產清潔環保型汽車將成為汽車行業發展的趨勢，尤其在能源日益緊張的今天，開發新能源，采用新技術也必將成為未來汽車行業的重中之重。因此，節能環保的新型技術必將是未來汽車行業發展的方向?；旌蟿恿ζ嚲褪且环N新能源的電動車。國外混合動力汽車的發展,自1995年起，世界各大汽車生產廠商已將研究的重點轉向了混合動力汽車的研究開發。日本豐田汽車公司開發了混合動力轎車。美國

5、三大汽車公司均開發了包括轎車、面包車、貨車在內的混合動力汽車。目前，混合動力汽車技術及市場均被看好。日本國內擁有的混合動力電動汽車已超過7萬輛，預汁在2010年將達到210萬輛。美國通用公司將在5年內銷售100萬輛混合動力汽車。目前本豐田汽車公司是走在混合動力汽車研發展前沿的汽車公司，開發的混合動力汽車已達到實用化水平。1997年，豐田推出了世界上第一款批量生產的混合動力汽車，其后又在2001年相繼推出了混合動力面包車和皇冠轎車。到2002年底，豐田汽車公司生產的混合動力汽車在日本國內和海外的累計銷量均突破了10萬輛，現在已經在全世界20多個國家上市銷售。據統計，美國市場上售出混合動力汽車接近

6、7萬輛，2002年美國的混合動力汽車市場規模達到35000輛。美國已有近20個城市在試用混合動力公共汽車。歐洲各大汽車廠商也紛紛推出了混合動力汽車。法國BE集團先后推出了貝靈格型和薩拉型混合動力汽車。國內混合動力汽車開發情況,國內90年代末期開始了混合動力汽車的研發工作。1999年，清華大學與廈門金龍聯合汽車工業有限公司合作研制成功國內第一輛混合動力輕型客車。2001年底，國家863電動汽車科技攻關項目正式啟動，第一批項目中主要是混合動力車，目前正在進行當中。一汽和東風汽車集團聯合所在地的高校和研究所，在各自客車底盤上，研發混合驅動公共汽車和大型客車。此外，東風電動汽車公司還承擔了混合動力轎車

7、的研究開發。針對混合動力汽車在應用存在的問題和采取的對策,提出自己的觀點和見解。混合動力汽車（Hybrid Electric Vehicle，HEV）是指車輛驅動系由兩個或多個能同時運轉的單個驅動系聯合組成的車輛，車輛的行駛功率依據實際的車輛行駛狀態由單個驅動系單獨或共同提供。因各個組成部件、布置方式和控制策略的不同，形成了多種分類形式。根據混合動力汽車的驅動方式，混合動力系統主要分為以下三類；一是串聯式混合動力系統（Series Hybrid)。串聯式混合動力系統一般由內燃機直接帶動發電機發電，產生的電能通過控制單元傳到電池，再由電池傳輸給電機轉化為動能，最后通過變速機構來驅動汽車。在這種聯

8、結方式下，電池就象一個水庫，只是調節的對象不是水量，而是電能。電池對在發電機產生的能量和電動機需要的能量之間進行調節，從而保證車輛正常工作。這種動力系統在城市公交上的應用比較多，轎車上很少使用。二是并聯式混合動力系統(Parallel Hybrid)。并聯式混合動力系統有兩套驅動系統：傳統的內燃機系統和電機驅動系統。兩個系統既可以同時協調工作，也可以各自單獨工作驅動汽車。這種系統適用于多種不同的行駛工況，尤其適用于復雜的路況。該聯結方式結構簡單，成本低。本田的Accord和Civic采用的是并聯式聯結方式。三是混聯式混合動力系統。混聯式混合動力系統的特點在于內燃機系統和電機驅動系統各有一套機械

9、變速機構，兩套機構或通過齒輪系，或采用行星輪式結構結合在一起，從而綜合調節內燃機與電動機之間的轉速關系。與并聯式混合動力系統相比，混聯式動力系統可以更加靈活地根據工況來調節內燃機的輸出功率和電機的運轉。此聯結方式系統復雜，成本高。Prius采用的是混聯式聯結方式。根據在混合動力系統中，電機的輸出功率在整個系統輸出功率中占的比重，也就是常說的混合度的不同，混合動力系統還可以分為以下四類：一是微混合動力系統。代表的車型是PSA的混合動力版C3和豐田的混合動力版Vitz。這種混合動力系統在傳統內燃機上的啟動電機（一般為12V）上加裝了皮帶驅動啟動電機（也就是常說的Belt-alternator St

10、arter Generator, 簡稱BSG系統）。該電機為發電啟動(Stop-Start)一體式電動機，用來控制發動機的啟動和停止，從而取消了發動機的怠速，降低了油耗和排放。從嚴格意義上來講，這種微混合動力系統的汽車不屬于真正的混合動力汽車，因為它的電機并沒有為汽車行駛提供持續的動力。在微混合動力系統里，電機的電壓通常有兩種：12v 和24v。其中24v主要用于柴油混合動力系統。二是輕混合動力系統。代表車型是通用的混合動力皮卡車。該混合動力系統采用了集成啟動電機（也就是常說的Integrated Starter Generator，簡稱ISG系統）。與微混合動力系統相比，輕混合動力系統除了能

11、夠?qū)崿F(xiàn)用發電機控制發動機的啟動和停止，還能夠?qū)崿F(xiàn)：（1）在減速和制動工況下，對部分能量進行吸收；（2）在行駛過程中，發動機等速運轉，發動機產生的能量可以在車輪的驅動需求和發電機的充電需求之間進行調節。輕混合動力系統的混合度一般在20%以下。三是中混合動力系統。本田旗下混合動力的Insight, Accord 和Civic都屬于這種系統。該混合動力系統同樣采用了ISG系統。與輕度混合動力系統不同，中混合動力系統采用的是高壓電機。另外，中混合動力系統還增加了一個功能：在汽車處于加速或者大負荷工況時，電動機能夠輔助驅動車輪，從而補充發動機本身動力輸出的不足，從而更好的提高整車的性能。這種系統的混合程

12、度較高，可以達到30%左右，技術已經成熟，應用廣泛。四是完全混合動力系統。豐田的Prius 和未來的Estima屬于完全混合動力系統。該系統采用了272-650v的高壓啟動電機，混合程度更高。與中混合動力系統相比，完全混合動力系統的混合度可以達到甚至超過50%。技術的發展將使得完全混合動力系統逐漸成為混合動力技術的主要發展方向。普瑞斯結構原理和各種使用性能等為例來說明混合動力汽車的應用中的問題。豐田普銳斯采用為應用混合動力系統而研發的1NZ-FXE發動機控制系統。此發動機使用高膨脹比循環、VVT-i（智能可變氣門正）系統和ETCS-i（智能電子節氣門控制系統）實現其高性能、靜謐性、燃油經濟性和

13、排放清潔性。在此發動機上中，通過減少活塞各部分的摩擦來提高燃油效率，以實現對燃油經濟性和低排放行的進一步提高。普瑞斯混合動力系統組成如下所示：1. HV變速器驅動橋?；旌蟿恿囕v變速驅動橋由發動機（MG1）、電動機（MG2）和行星齒輪組組成。2. HV蓄電池。在起步、加速和上坡時，將制動或制動踏板未踩俠士再次沖入的電能提供給電動/發電機。3. 變頻器總成。此設備用于將高壓DC（HV蓄電池）轉換為AC供給發電機（MG1）和電動機（MG2），反之亦然，即將AC轉為DC。它包括增壓轉換器、DC/DC轉換器和空調變頻器。4. HV ECU。接受每個傳感器及ECU的信息，根據此信息計算所需的轉矩和輸出功

14、率。HV ECU將計算結果發送給發動機ECU、變頻器總成、蓄電池ECU和制動防滑控制ECU。5. 發動機ECU。根據接受來自HV ECU的目標發動機轉速和所需的發動機動力，進而起動ETCS-i（智能電子節氣門控制系統）進行調整。6. 蓄電池ECU.監控HV蓄電池的充電狀態。7. 制動防滑控制ECU?？刂齐妱?發電機產生的再生制動以及控制液壓制動，使制動力等于僅配備液壓制動的傳統車輛的制動力。同樣，制動防滑控制ECU照常進行控制系統控制（帶EBD的ABS、制動輔助和VSC+）。8. 加速踏板位置傳感器。將加速踏板角度轉換為電信號并輸出到HV ECU。9. 擋位傳感器。將擋位轉換為電信號并輸出到H

15、V ECU。10. SMR（系統主繼電器）。用來自HV ECU的信號連接或斷開蓄電池和變頻器總成間的高壓電壓。11. 互鎖開關（用于變頻器蓋和檢修塞）。確認變頻器蓋和檢修塞均已安裝完畢。12. 斷路傳感器。如果檢測到車輛發生碰撞，則切斷高壓電路。13. 檢修塞。在檢查貨維修車輛時，要拆下此塞，關閉HV蓄電池高壓電路。介紹主要部件結構和和部件控制原理以及使用性能。混合動力汽車的發展前景混合動力電動汽車具備了良好的動力性能、良好的燃油經濟性、清潔環保、經濟實用。為達到提高車輛的動力性、經濟性和環保性,需要采用當代最先進的內燃機技術深入分析低油耗特性；選擇比功率、比能量和效率最高、扭矩密度最大的電機

16、,研究它的低速大轉矩、效率和再生制動能量回饋性能；經過周密分析和試驗研究特性,最佳選擇各自高性能區段的組合與疊加。因為混合動力汽車除了以往的動力裝置外，至少還必須安裝電池，其成本不可能降至普通汽車的水準。因此混合動力汽車技術發展的首要難題是降低成本，這也是今后有待解決的最大課題，特別是必須降低動力電池、電機驅動系統、電子控制系統等的成本。提高汽車行駛過程中的能量再生利用效率，從汽車制造階段著手，設計改進汽車動力系統，滿足汽車再生制動回收要求，加強混合動力電動汽車的可靠性，解決動力電池的使用壽命和可靠性問題，是混合動力電動汽車推廣應用的前提。國際能源緊缺，混合動力可以很好的節省汽車行進過程中減速

17、、下坡過程的能量消耗，同時其排量低、污染小，也是未來汽車發展的必然趨勢?；旌蟿恿夹g(shù)的先進性和實現的現實性，節能、環保效果明顯，采用混合動力汽車是現階段解決環保和能源問題最為切實可行的方案。但是，由于混合動力汽車是在犧牲了部分環保利益的基礎上，可以滿足目前人們對汽車環保的基本要求，在結構上兩套系統電池/電機和內燃機同時安裝于本來只裝一套系統的汽車上，不僅加大了汽車本身的重量，也提高了對整體工藝及控制等方面的要求。除了和純電動汽車（BEV）一樣受目前蓄電池技術的限制之外，混合動力的能量來源仍然是石油，這決定了混合動力不是電動汽車發展的最終形式。美國PNGV計劃的廢止和FreedomCAR計劃的重

18、點是發展燃料電池汽車正說明了這一點。但是，目前日本的幾大公司的混合動力汽車的熱銷說明，混合動力汽車是傳統汽車時代向氫燃料電池汽車時代的過渡車型技術，雖然不是長遠之計，但據估計，仍有20年以上的較長市場周期?？梢猿浞掷矛F(xiàn)有內燃汽車生產能力，推動傳統汽車工業的改造發展。開發新一代車用能源動力系統，發展新能源汽車。重點發展各種液體代用燃料發動機及其混合動力汽車，逐步過渡到采用生物燃料的混合動力和可充電的混合動力；進一步發展以天然氣為主體的氣體燃料基礎設施，分步建設長期可持續利用的氣體燃料供應網絡；以天然氣發動機為基礎，發展各種燃?xì)鈩恿Γ绕涫翘烊粴?氫氣內燃機及其混合動力；發展新一代燃料電池發動機及其混合動力，到2020年，達到規模商業化水平；大力推進動力電池的技術進步，發展適合中國國情的純電動車尤其是微型純電動車。以城市公交車輛為重點，以點帶面，穩步推進新能源汽車的示范與商業化?？傊?，混合動力汽車介于傳統汽車和純電動汽車、燃料電池汽車之間，是一種承前啟后的，在技術和經濟方面都趨于成熟的電動汽車產品。最后提出自己的看法和建議。三主要參考文獻1麻友良，陳全世.混合動力汽車的
