凱華公司制模標準

1、2一、意義：1、使其成為本公司模具設計與制造共同遵循的技術標準；2、使本公司員工的個人工作經驗轉化為可延續繼承的公司共有的知識財富。二、實施：1、如有模具結構較為特殊而和標準所定條例有所沖突，則在實際設計中可稍作變通；2、如客戶對模具有特別要求，則需按客戶所要求設計；3、標準一旦實施，非以上特殊情況，相關人員必須遵循標準條例操作?？?則3目 錄一、定位圈和澆口套二、導柱和導套三、頂針板導柱和導套四、復位桿和彈簧五、立柱六、垃圾釘七、吊環八、安全鎖九、承壓片十、定位銷十一、耐磨片十二、A型頂針十三、B型頂針十四、基準角十五、取數基準十六、撬模位十七、固定螺絲十八、模具外觀十九、頂出孔二十、滑塊二

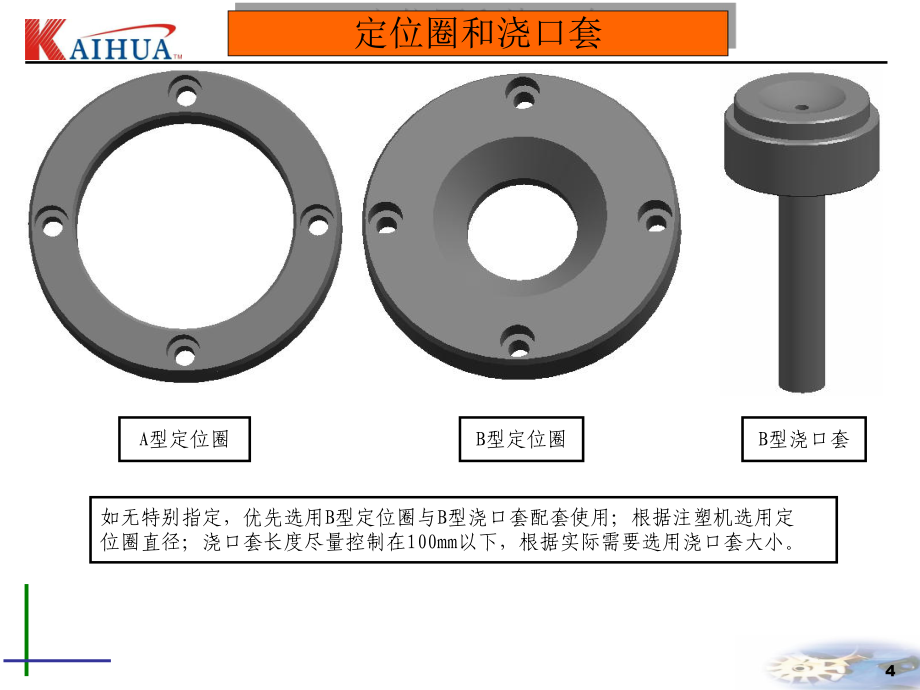

2、十一、斜推二十二、抽芯二十六、水路二十五、熱流道出線二十四、斜楔面倒角二十三、分型面透刀二十七、分型面排氣二十八、頂出油缸二十九、保險桿三十、鎖模方式三十一、模架螺釘4如無特別指定，優先選用B型定位圈與B型澆口套配套使用；根據注塑機選用定位圈直徑；澆口套長度盡量控制在100mm以下，根據實際需要選用澆口套大小。A型定位圈B型定位圈定位圈和澆口套B型澆口套5定位圈和澆口套的安裝方式安裝方式一在澆口套長度允許的情況下，優先選用安裝方式一，其次是安裝方式二，最后是安裝方式三。一般情況定位圈只裝定模。注意：盡量不要選用安裝方式三。安裝方式二安裝方式三6導柱和導套A型導柱如無特別指定，優先選用A型導柱和

3、A型導套配套使用。一般情況導柱裝在動模，必須高出型芯20mm以上；導套長度盡量控制在80mm以下，且不得高于模板高度。A型導套導套位置必須開排氣槽，且開在天地側B型導套用B型導套時，必須要加無頭螺絲側邊定位7導柱和導套的安裝方式安裝方式二安裝方式一在導套長度允許的情況下，優先選用安裝方式一；其次是安裝方式二，導套壓圈到模板邊緣距離a：中小模具5mm以上，大模具8mm以上?；鶞?zhǔn)角的導柱向基準角長向偏2mm8頂針板導柱和導套A型頂針板導柱頂針板導套如無特別指定(臺灣開億選用B型)，優先選用A型頂針板導柱與導套配套使用。安裝方式如左圖。一般模具都須設頂針板導柱和導套。B型頂針板導柱9復位桿和彈簧復位

4、桿紅色彈簧如無特別指定，優先選用紅色彈簧與復位桿配套使用；一般用4根復位桿，如模具特殊也可用6根復位桿。復位桿墊片型號：18X5，20X5，25X516X5 ，30X8，38X850X10， 40X1010復位桿和彈簧普通彈簧日本彈簧在無特殊情況下彈簧預壓20mm,小模預壓10mm11復位桿所有復位桿必須增加復位桿墊片，復位桿小于16的不用加復位桿端部模板不是平面時，須做平臺12立 柱立柱排布盡量均勻，盡可能選大直徑立柱。13垃 圾 釘30厚8mm大型模具20厚5mm中小型模具（500T以下）垃圾釘固定在下頂針板上，4根復位桿下必須放，垃圾釘間的距離應在200mm左右。30厚10mm大型模具1

5、4吊 環注意：每塊模板上都必須有吊環孔，吊環必須鎖到位。如模具長寬比特殊，須請教模具工。A、垂吊用B、45吊用吊環尺寸4500吊環的選用與模具重量（Kg）的關系M12M16M20M24M30M36M42M48模具重量340023001500950630450220M8M1015080保險桿M6415Inside ToleranceM1614+0.2M2017.5+0.2M2421+0.3M3026.5+0.3M3632+0.3M4237.5+0.3M4843+0.3M5650.5+0.3M6458+0.3載重底孔16安 全 鎖650T以上300T650T300T以下安全鎖放在操作側下方和非操作

6、側上方，模具為直身模時須埋入。模具銘牌放模腳熱流道銘牌操作側上方非操作側上方水路銘牌型芯水路放模腳型腔與型芯都僅有一組氣路時不需要?dú)饴枫懪朴袃陕窔饴返膫?cè)需要銘牌例如，型芯邊氣一組，頂啊氣門一組，那么就需要17承 壓 片標準的10/15mm厚的承壓片，共有6檔，適具體情況進行選擇。承壓片高出平面1mm如無特殊要求，承壓片按圖示的安裝方式放置。承壓片放置槽周邊以145倒角處理18定 位 銷如圖，型腔定位銷對角設置；模腳定位銷分段設置，250T以下模腳做通孔；分段對角19耐 磨 片標準的6mm厚的耐磨片，共有7檔，適具體情況進行選擇。如無特殊要求，耐磨片按圖示的貼合方式放置。如耐磨片要求，埋入埋入形

7、式如右圖所示20鎖模方式在一般情況下，鎖模方式以省料為原則?？?mm貼耐磨片。（保險桿的耐磨片除外）500*500以下的模具，頂針板與模腳空2mm500*500以上的模具，頂針板與模腳空5mm21A型頂針頂針孔透刀必須做上，避免與水路距離太近。零件間最少距離為mm頂針盡量頂在平面上，如產品表面非純平面時，頂針T臺切成D字形，切面不避空。（切面必須保證同一方向，特殊情況除外。）頂針透刀孔3-14下限透刀加大1上限透刀加大216-25下限透刀加大2上限透刀加大4無特殊情況下，按上限透刀22B型頂針20mm相同直徑B型頂針的下截高度落差在20mm以內，應做成等高，以便定購。頂針孔透刀必須做上，避免與

8、水路距離太近。23基 準 角基準角位于非操作側下方，深1.5mm，長向?qū)?zhǔn)模腳長度方向，模具外觀可見的模板正反面都必須銑；如位置不夠，可適當調整基準角到模板邊緣的距離。大型模具小型模具一般模具24基 準 角臺灣東陽超過850T的模具橫向壓模天側基準角25取 數 基 準在模具的長向中心每側做一個取數基準，如沒有位置時,取數基準按對角等距離放置，且到模具中心距離需為整數值。大型模具一般和小型模具26撬 模 位如無特別指定，撬模位按上圖形式設置；300X300以下的小模具，撬模位可省略。撬模位和其他部見的間距最少不能少于6MM 27固 定 螺 絲熱流道墊塊必須與型腔緊固模腳必須與動模座板或型芯緊固頂

9、針板固定螺絲與模板邊緣最少要保證10mm以上。此種固定方式須挖空后面模板28模 具 外 觀地側有零件高出模具外形的要有保護柱模板外形倒角：小于550 x550的模具(23)x45大于550 x500的模具(35)x45吊環孔和冷卻水孔的位置不能有干涉所有尖角須倒角光滑；C0.5/C1/C1.5/C229頂 出 孔頂出孔的周圈以C1.5/C2倒角處理中心頂出孔必須與上定位圈同軸。30滑 塊一般僅制作1只或2只斜導柱，大滑塊建議使用油缸驅動，T型條、壓條都須設定位銷 。斜導柱優先選用此固定方式彈簧孔防溢料面一般情況下斜導柱小于25 ，斜導柱孔在滑塊上透刀斜導柱大于25，直接在斜導柱透刀行程擋塊1.

10、優先選用此壓條行程擋塊2.其次用T型條3.再次用T型槽斜導柱壓塊側面不做斜度 滑塊埋入型腔部分的側面須做斜度 31滑 塊導向條：滑塊長度250mm用一個，350mm用兩個。3度以上滑塊前端要封膠時，為了避免時間長了磨損漏披鋒，要做有斜度。平面封膠要求15mm以上滑塊鎖緊處有耐磨塊滑塊壓條、必須比模板外形短1mm底部根據客戶要求，沒有強制要求32斜 推萬向滑座固定螺絲和定位銷后面的頂針板、動模座板須挖空，以便拆裝優先選用此斜推制作方式，斜推桿角度不得大于15 承力面斜推桿（圓形）萬向滑座斜推桿與萬向滑座配合部分必須有定位面銅套斜推承力面到模板底部高度小用一個銅套，高度大用兩個銅套大斜推（包括保險

11、桿尾翼）用此方式T形條注：直頂結構同斜推，也應有承力面、銅套。33斜 推當不得不用方斜頂時，須配一個導滑塊，而且不能一個導滑塊配多個斜頂。與頂針板避空0.1mm不用打定位銷，直接用螺絲固定工字需避空0.5mm加R34頂 塊頂塊孔埋入深度:桿徑X1.5倍小于16的桿定位銷放側壁頂塊在分模面外側直接在頂部用螺絲固定桿上要做D形防轉臺D形防轉在底針板上面頂板避空下復板避空頂塊在分模面內側以定位銷固定（臺灣東陽的除外）至少8mm直頂和斜頂都必須有兩個直面，以便取數及修模方斜頂需做圓基準圓分為三檔圓孔應與產品頂出同方向圓深mm，前端必須要加基準臺8mm以上35鑲 塊線切割的鑲塊只要單個掛臺并注意圓角要避

12、開注意在?？蛏辖且惨芸諗D塊做在非基準側基準?？虮芸?mm?？虮芸?.25mm起吊孔側壁斜度3度此面不能避空C1C2以上大于300*300，側邊沒有擠塊時，用兩直兩斜，斜面貼耐磨片鑲塊小于300*300用四面直大于300*300，側邊有擠塊時，也用四面直兩斜面3度，并貼6mm的耐磨片，留臺高度5mm以上，并避空0.5mm耐磨片做在非基準側36抽 芯抽芯須設置承力面抽芯油缸固定方式，抽芯桿須定位，不可旋轉優先選用此抽芯油缸固定方式37分型面透刀型腔與型芯避空1mm在斜楔凸出側產品外30mm(依模具作相應調整)均勻透刀，透刀深度為1mm。38斜楔面倒角除保險桿倒R角外，其余倒C角，且倒C7以下39

13、熱流道出線熱流道出線槽位于非操作側上方接線盒不能掛到模板外面去，直身模時須埋入40所有模具的熱流道壓線板均采用整體式出線槽在熱流板上一定要加壓線板（或壓線條），以免安裝上復板時壓斷電線錯誤正確41水 路水路孔與頂針孔等其它孔的距離應在6mm以上水路到產品面距離h：（1535）+d/2；水路間距離L根據產品和頂針排布而定。水井直徑與堵頭的關系15.23/8堵頭水井1/23/4130.52418.5鑲塊與頂塊的側壁必須設計水路加工平臺42水 路高端客戶一模多腔的模具水路，不允許從一個產品通到另一個產品，以避免冷卻效果不同而影響產品質量。一些有弧度或斜度的產品，為了有更好的冷卻效果，其水路也

14、要沿著產品相對平行的斜度做。43水 路模具上的水井不能用密封圈封水，要用銅或堵頭堵。從固定板到鑲塊的水路不能從水井上去除水井外，同一副模具水路直徑盡量考慮一樣44R角與密封圈外沿保持5mm以上水 路45分型面排氣產品外留10mm設排氣槽，排氣槽寬4mm（保險桿儀表臺）排氣槽寬6mm，小產品外留5mm設排氣槽，排氣槽寬4mm（150*150產品以下）此處排氣槽離產品3mm，深度0.5mm 高端的模具前側3mm與產品開通，深度為0.03mm通向模具外的排氣槽盡可能開在天地側；如要開在操作側，必須做彎折處理,所有模具的排氣優先考慮開在型腔側46頂出油缸一次頂出油缸形式保險桿二次頂出油缸形式油缸固定在

15、動模板上優先選擇油缸桿與頂針板的固定方式：一種用螺絲固定， 另一種用工字套.頂出限位用螺絲固定在面頂板上47保 險 桿模具左右對稱時，油嘴槽在模具兩側不能對稱。因?yàn)橛透资菦](méi)有對稱件。48CNC刀具庫頂塊、鑲塊R18 R13 R9 整體鑲塊優先R35其次R18 R13R18 R13 R9R9 R649模架外觀顏色型腔外觀顏色 50（白色） 型腔產品顏色 108（綠色） 型芯外觀顏色 91（藍色） 型芯產品顏色 18（黃色）上模座板 164（紫色）下模座板 164（紫色）下模腳 18（黃色）底針板 93（青色）面針板 108（綠色）基準角偏了心的導柱、導套改為（130）黑色鑲塊 103（藍色）頂塊

16、 164（紫色）滑 塊108（綠色）壓條 6（黃色）熱流道板顏色 108（綠色）型芯復板顏色 109（粉色）50模 架 螺 釘廠內設計時盡量不要用訂標準模架時可以用51模 架 螺 釘52模 架 螺 釘53模 架 螺 釘54導柱 導套 復位桿55第第1層：層：空白層第第2層：層：上復板及隔熱板第第3層：層：熱流道系統第第4層：層：熱流道板或型腔墊塊第第5層：層：型腔抽芯第第6層：層：型腔斜頂?shù)诘?層：層：型腔滑塊第第8-9層：層：零件放置第第10層：層：型腔第第11-12層：層：零件放置第第13層：層：型腔固定板第第14層：層：型腔水路（顏色區分）第第15層：層：油路（顏色區分）第第16層：層：

17、汽路（顏色區分）第第17-19層：層：零件放置1-19層為定模20-59層為動模第第20層：層：型芯第第21層：層：型芯固定板第第22-24層：層：滑塊第第25-27層：層：斜頂?shù)诘?8-30層：層：內抽（包括小開模）第第31-33層：層：直頂?shù)诘?4層：層：型芯水路（顏色區分）第第35層：層：油路（顏色區分）第第36層：層：汽路（顏色區分）第第37-39層；層；零件放置層第第41層：層：型芯墊塊第第42層：層：模腳第第43層：層：面頂板第第44層：層：底頂板第第45層：層：二次頂針板第第46-47層：層：推管及頂針第第47-48層：層：彈簧及垃圾釘?shù)诘?9層：層：立柱第第50層：層：下復板及

18、隔熱板第第50-59層：層：零件放置60-70產品層第第60層：層：未放縮水的產品第第61層：層：放縮水的產品（層內描述縮率）第第62層：層：第一次產品更改第第63層：層：第二次產品更改第第64-70層：層：以次類推，文件大可以刪掉老產品第第70-256層：層：垃圾層 產品與分模面必須顏色分開每條水路以不同的顏色區分層規范56斜直頂零件見下頁舉例說明571、圓桿斜頂?shù)目套忠?guī)范：刻在兩個直面附近，字的方向必須與頂塊頭部一致。?？蛏系淖执a由模具工后期自己完成2、方桿斜頂?shù)目套忠?guī)范：刻在基準臺的正下方?？蛏系淖执a由模具工后期自己完成，位置不良時，可以做在側壁3、周轉箱頂塊的刻字規范：頂塊本體上刻LA
