高清監控系統方案.

1、 數字同軸高清監控系統高清視頻監控設計方案北京天成安博科技有限公司2015年3月概 述飯店、咖啡廳等單位由于其工作性質的關系，其主要是為客人提供餐飲、娛樂、休閑等業務，出入人員比較繁多，人口流動性較大，而犯罪分子恰好利用這種環境，潛入這些產所伺機作案，直接影響到客人的人身安全和財產安全，直接影響到飯店，咖啡廳的聲譽；財務室、前臺等處是現金周轉的主要場所，建立網絡視頻監控系統、報警、通訊相結合的安全防范系統是行之有效的保衛手段；同時安裝防火的防范報警系統，能在火災發生的萌芽狀態及時得到撲滅，以避免重大火災事故的發生。建設依據整套數字化高清視頻監控系統以國家、行業相關規范和標準為設計標準及依據，依

2、據國家相關法律規章、國家和行業相關標準、相關研究成果等資料進行本設計，具體如下：Ø 安全防范系統通用圖形符號GA/T742000 Ø 民用閉路電視系統工程技術規范GB/50198-98 Ø 民用建筑電氣設計規范JGJ/T16-92 Ø 電氣裝置安裝工程工程電氣設備交接試驗標準GB50150-90 Ø 電氣裝置安裝工程電纜線路施工驗收規范GB50168-92 Ø 安全防范工程程序與要求GA/T75-94 Ø 民用閉路監視電視系統工程技術規范GB02198-94 Ø 安全防范工程程序與要求GA/T75-94 Ø

3、; 安全防范工程行業標準GA/T70-94 Ø 建筑電氣安裝工程施工質量驗收規范GB50303-2002 Ø 安全防范工程費用概預算編制辦法GA/T70-94 Ø 民用閉路監視電視系統工程技術規范GB02198-94 Ø 中國電氣裝置安裝工程施工及驗收規范GBJ232-82 建設原則本系統的總體設計根據國家、地方相關法規、技術標準規范的要求，結合餐飲業的實際情況，秉著積極消化吸收國內外先進經驗和技術，立足國內、安全可靠、節儉實用、便于擴展和管理維護的原則進行。本次項目建設遵循的原則：1、設備兼容:系統基于層次化設計，建立開放的應用調用接口體系，提供完整的

4、軟硬件開發、連接SDK工具和示例代碼，保障第三方產品的接入。2、技術先進：各種設備均需采用技術成熟、穩定且具備先進設計理念的產品，系統在建成后能通過平滑升級保持其先進性，延長生命周期。3、經濟實用性：按照實用性的原則，整個系統以實用、操作方便、簡潔、性能高效為原則，既滿足快速反應的特點，又滿足決策層、管理層及時了解各項信息，進行業務處理和綜合管理的實用要求。4、高可靠性：由于本次項目系統涉及面廣，使用環境的特殊性，必須保證系統工作穩定可靠。各子系統能穩定獨立運行，操作系統及數據庫構架采用成熟可靠的體系，重要數據要備份，系統考慮冗余設計。系統還必須適應高溫、潮濕、酸雨、多塵等環境和具備防雷擊、鼠

5、害和人為破壞的功能。5、先進性：由于計算機技術和信息技術發展迅速，在兼顧系統的實用性和高可靠性的同時，系統的設計和建設中必須具有一定的前瞻性，盡可能的采用先進的技術和開發工具，以保證系統和產品的先進性；但也要避免采用不成熟的技術以保證系統穩定性。 6、安全性與保密性：本系統運行的數據多為敏感、涉密信息，專業數據采用分布存放。網絡及重要數據要安全管理措施。7、開放性與標準性：系統涉及的部門眾多，應是一個開放的、易擴展的、分布式的系統。系統設計所涉及的技術和選用的產品應是行業入圍的主流產品，符合業界最新的標準，并具有良好的開放性，能夠與相關系統進行相連和數據共享。8、易操作性與易維護性：系統操作簡

6、便、應用軟件操作界面友好，信息處理工作簡單、方便、快捷。系統數據備份及數據恢復快速簡單。系統維護、系統配置、應用軟件安裝等應簡單，高效。在滿足技術參數的要求和價格同等的條件下，優先考慮使用本地產品。9、共享性：資源共享及信息交換，實現與政府相關部門的信息資源共享和交換；提高信息發布水平，提高公共服務水平和信息發布能力。同時為監控資源數字化整合共享提供接口。設計指導思想系統的具體設計應以“實用、可靠、先進、經濟”為指導思想。1、以實用為主，在工程設計和實現的過程中，始終要把使用單位的實際需求放在首位，做到靈活、好用。選擇實用性強的系列產品，模塊化結構設計，既可滿足當前的需要又可為今后系統發展擴展

7、留有余地。監控覆蓋面和圖像質量須滿足一線實戰需求；圖像實時監視和圖像回放查詢界面友好，系統安裝、使用、維護簡便。2、可靠是指系統采用的軟、硬件須經過具有相應資格的軟件評測中心、產品檢測中心的測試，質量達標，性能穩定，能持續有效運行?？煽客瑫r要兼顧到未來的發展，采用成熟而先進的技術和設備，力爭使系統有良好的開放性、可擴展性和較長的生命期。系統全部采用國際標準的軟硬件接口，為與其它系統的聯結奠定了良好的基礎。3、先進是在系統總體方案設計時，必須要有超前思路，總體規劃，采用先進技術。先進性是指關鍵設備必須采用國外及國內的先進設備，以確保35年內不落后。如前端攝像設備采用先進的攝像機。采用成熟、主流的

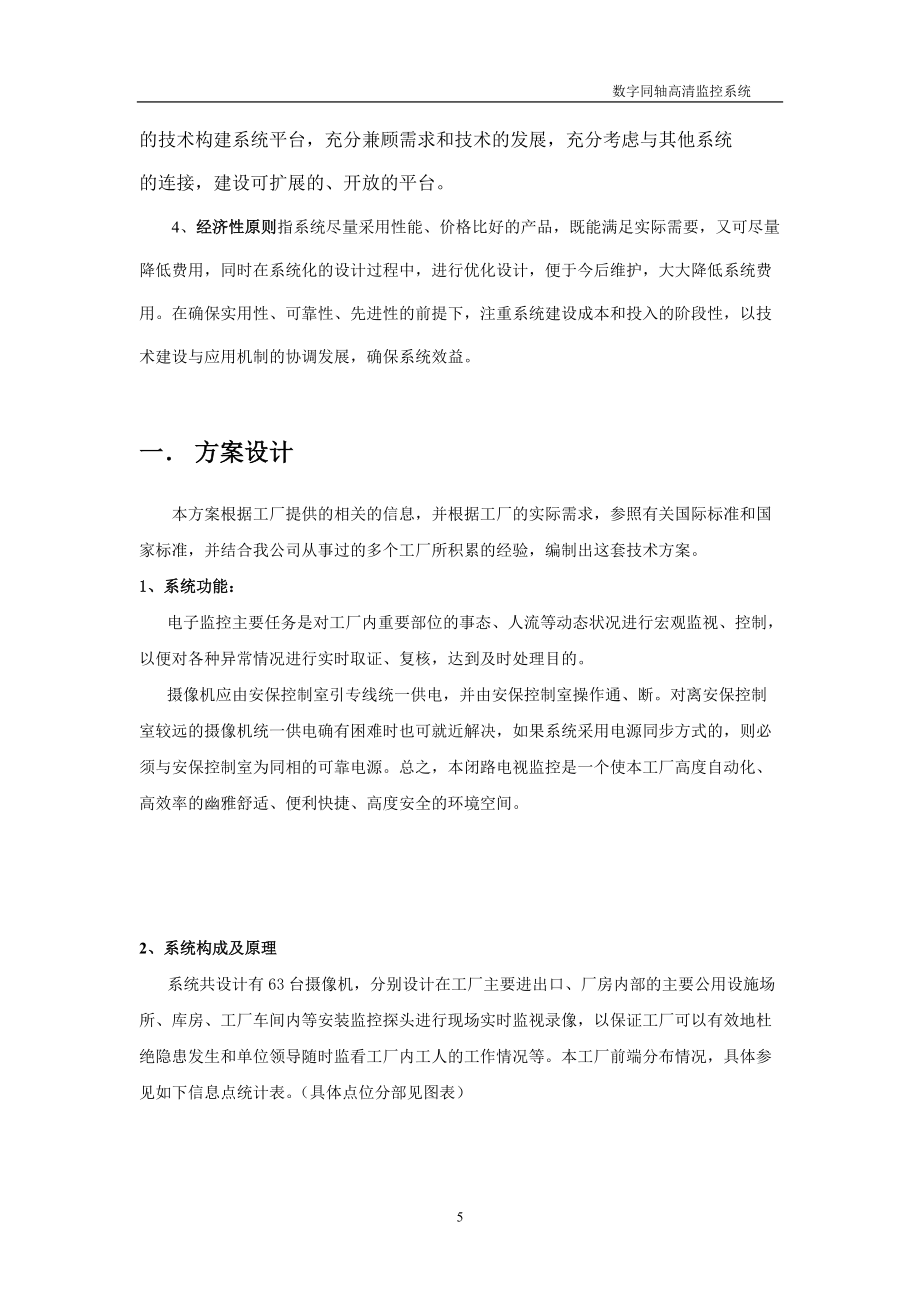

8、技術構建系統平臺，充分兼顧需求和技術的發展，充分考慮與其他系統的連接，建設可擴展的、開放的平臺。4、經濟性原則指系統盡量采用性能、價格比好的產品，既能滿足實際需要，又可盡量降低費用，同時在系統化的設計過程中，進行優化設計，便于今后維護，大大降低系統費用。在確保實用性、可靠性、先進性的前提下，注重系統建設成本和投入的階段性，以技術建設與應用機制的協調發展，確保系統效益。一 方案設計本方案根據工廠提供的相關的信息，并根據工廠的實際需求，參照有關國際標準和國家標準，并結合我公司從事過的多個工廠所積累的經驗，編制出這套技術方案。1、系統功能：電子監控主要任務是對工廠內重要部位的事態、人流等動態狀況進行

9、宏觀監視、控制，以便對各種異常情況進行實時取證、復核，達到及時處理目的。攝像機應由安?？刂剖乙龑＞€統一供電，并由安?？刂剖也僮魍ā?。對離安保控制室較遠的攝像機統一供電確有困難時也可就近解決，如果系統采用電源同步方式的，則必須與安?？刂剖覟橥嗟目煽侩娫础？傊?，本閉路電視監控是一個使本工廠高度自動化、高效率的幽雅舒適、便利快捷、高度安全的環境空間。2、系統構成及原理系統共設計有63臺攝像機，分別設計在工廠主要進出口、廠房內部的主要公用設施場所、庫房、工廠車間內等安裝監控探頭進行現場實時監視錄像，以保證工廠可以有效地杜絕隱患發生和單位領導隨時監看工廠內工人的工作情況等。本工廠前端分布情況，具體參

10、見如下信息點統計表。（具體點位分部見圖表）方案設計視頻監控系統由攝像部分、傳輸部分、控制部分以及顯示和記錄部分等組成。在每一部分中又含有更加具體的設備或部件。攝像部分攝像部分是網絡視頻監控系統的前沿部分，是整個系統的“眼睛”。它布置在被監視場所的某一位置上，使其視場角能覆蓋整個被監視的各個部位。有時，被監視場所面積較大，為了節省攝像機所用的數量、簡化傳輸系統及控制與顯示系統，在網絡攝像機上加裝電動的（可遙控的）可變焦距（變倍）鏡頭，使網絡攝像機所能觀察的距離更遠、更清楚，同時還把攝像機安裝在電動云臺上，通過控制器的控制，可以使云臺帶動網絡攝像機進行水平和垂直方向的旋轉，從而使攝像機能覆蓋到的角

11、度、面積更大?？傊?，攝像機就象整個系統的眼睛一樣，把它監視的內容變?yōu)閳D像信號，傳送給控制中心的監視器上。布防點設計：a.在餐廳的用餐間，可安裝普通網絡攝像機，該網絡攝像機要求的照度比較低，在一般燈光下都可看清人員的面容以及活動情況，同時它還具有隱蔽性，不破壞整體布局美觀。b.在餐廳的中央裝一吊裝網絡攝像機，它是將攝像機、鏡頭、云臺、解碼器都放在半球型的防護罩內，外表美觀大方，可有一定的裝飾作用。該網絡攝像機可做水平360度、垂直90度旋轉，27倍光學變焦鏡頭可將圖像放大、縮小，大廳內的人員活動情況都可一目了然。c.在餐廳出入口電梯，可根據場地情況，安裝幾個室外壁裝網絡攝像機，進出餐廳的人員都可

12、觀察記錄下來。通過上述布點以后，人員從外面到餐廳內部的各個角落活動情況都可觀察到，如有必要也可錄象保存。傳輸部分傳輸部分就是系統圖像信號、聲音信號、控制信號等的通道。目前網絡視頻監控系統多半采用雙絞線傳輸方式。如果在網絡攝像機距離控制中心較遠的情況下，也有采用光纖傳輸方式。對圖像信號的傳輸重點要求在圖像信號經過傳輸系統后，不產生明顯的噪聲、失真（色度信號與亮度信號均不產生明顯的失真），保證原始圖像信號（從攝像機輸出的圖像信號）的清晰度和灰度等級沒有明顯下降等?？刂撇糠直O(jiān)控中心配置IDRS混合型網絡硬盤錄像機(H-DVR)和顯示器對所有前端網絡攝像機的統一接入和管理，通過顯示器可以觀看實時監控圖

13、像。該網絡硬盤錄像機最多可連接64路網絡攝像機輸入，集實時監視、錄像、視頻動態感知、報警聯動、數字矩陣、畫面分組顯示、云鏡控制、回放檢索、圖像打印、備份、IE瀏覽和網絡分控等功能于一體。在現代化企業中，工廠實施視頻監控系統，安全保衛部門可以實現在企業廠區門口、廠房、辦公樓、周界圍墻、倉庫等目標進行實時全天候視頻監控，對廠內各主要通道和生產場地進行監控，行政部門可以了解員工工作情況，加強員工考勤管理，提高工作效率，需對生產和辦公場所進行視頻監控，生產管理部門實現及時了解各車間的工作情況和流水線的生產情況，但視頻圖像必須保密，某些車間因工作環境有害人體健康，需要實現無人作業，這就需要遠程監控生產過

14、程，某些設備因安裝位置不易接近，人工巡視作業危險性較大，需用攝像機進行遠程監視，企業領導在辦公室利用桌面微機，隨時了解各主要生產環節的實時生產狀況，處理突發事件，與現場進行雙向語音交流，外出時可利用上網輸入密碼登錄進入系統，隨時了解生產情況，異地監控需求對于跨地區大中型企業，除本地建立網絡監控系統外，還可對分支機構進行集中遠程視頻監控。廠區數字監控系統實施給企業帶來的好處有：l 實時對各個大門進行高清晰視頻監控 l 可錄制各點的視頻錄像以備安防查用 l 有效保證生產現場的安全規范操作 l 物資出門及勞動紀律考察 l 實時監控各個大門口的物資交接情況 l 調節鏡頭的焦距可以清晰的觀測到車輛出入的

15、具體細節 l 在上下班時可以對大門口員工的到位情況進行監控 l 隨時考察員工的實際生產勞動紀律二 方案設計本方案根據工廠提供的相關的信息，并根據工廠的實際需求，參照有關國際標準和國家標準，并結合我公司從事過的多個工廠所積累的經驗，編制出這套技術方案。1、系統功能：電子監控主要任務是對工廠內重要部位的事態、人流等動態狀況進行宏觀監視、控制，以便對各種異常情況進行實時取證、復核，達到及時處理目的。攝像機應由安?？刂剖乙龑＞€統一供電，并由安?？刂剖也僮魍?、斷。對離安保控制室較遠的攝像機統一供電確有困難時也可就近解決，如果系統采用電源同步方式的，則必須與安?？刂剖覟橥嗟目煽侩娫??？傊?，本閉路電視監控

16、是一個使本工廠高度自動化、高效率的幽雅舒適、便利快捷、高度安全的環境空間。2、系統構成及原理系統共設計有63臺攝像機，分別設計在工廠主要進出口、廠房內部的主要公用設施場所、庫房、工廠車間內等安裝監控探頭進行現場實時監視錄像，以保證工廠可以有效地杜絕隱患發生和單位領導隨時監看工廠內工人的工作情況等。本工廠前端分布情況，具體參見如下信息點統計表。（具體點位分部見圖表）信息分布點攝像機個數室外周界高線紅外夜視攝像機5室外周界一體化智能中速球1廠房一層高線紅外夜視攝像機13廠房二層高線紅外夜視攝像機12廠房三、四 層高線紅外夜視攝像機24廠房五、六 層高線紅外夜視攝像機8閉路電視監控系統分別由前端系統

17、、傳輸系統、控制系統、顯示系統四個部分構成,還具有對圖像信號的分配切換、存儲、處理、還原等功能。其原理如以下系統圖： 1)監控系統原理圖3、各點位監控攝像機分部圖二.設備選型及配置1、攝像機的選擇· 逐行掃描CMOS,捕捉運動圖像無鋸齒· 支持同軸高清輸出,圖像清晰、細膩,分辨率達720p· 支持1路同軸高清輸出和1路標清CVBS模擬輸出,方便本地調試· 低照度, 0.001Lux (F1.2,AGC ON), 0 Lux with IR· 支持ICR紅外濾片式自動切換,自動彩轉黑功能,實現晝夜監控· 支持OSD菜單控制,適合用戶自定

18、義設置· 自適應數字降噪,2D-DNR和3D-DNR確保多種環境畫面干凈細膩· 支持最大16倍慢快門功能,有效提升低照度圖像效果· 支持智能SMART IR功能,有效防止近距離紅外過曝問題· 采用矩陣光斑透鏡,匹配傳感器區域,大幅提高光能利用率· 符合IP67級防水設計,可靠性高型號T T T傳感器類型1/2.8" Progressive Scan CMOS最小照度0.01Lux (F1.2,AGC ON) ,0 Lux with IR快門1/3

19、秒至1/100,000秒鏡頭6mm, 水平視場角:52°(4mm,8mm,12mm可選)信號系統PAL水平解析度750TVL紅外燈控制光敏控制方案智能紅外支持供電DC 12V±10%功耗7.2W Max工作溫度-40°C+60°C工作濕度 95%(無凝結)防護等級IP66尺寸200.2mm×88.4mm×76.0mm2、同軸高清硬盤錄像機符合HDTVI標準規范，支持HDTVI攝像機接入；支持HDMI、VGA、CVBS同時輸出，HDMI與VGA輸出分辨率最高均可達1080p； 全新的UI操作界面，支持一鍵開啟錄像功能； 支持標

20、簽定義、查詢、回放錄像文件； 支持智能回放，提高錄像回放效率，節約回放錄像的時間； 支持硬盤配額和硬盤盤組存儲模式，可對不同通道分配不同的錄像保存容量或周期； 支持8個SATA接口，1個eSATA盤庫，可用于錄像和備份；視頻輸入32路視頻壓縮標準H.264視頻編碼分辨率1080p(非實時)720p/WD1/4CIF/VGA/CIF視頻幀率1/16fps實時視頻碼率32Kbps6Mbps碼流類型復合流/視頻流雙碼流支持音頻壓縮標準G.711u類型8個SATA接口，1個eSATA接口最大容量每個接口支持容量最大4TB的硬盤錄像模式手動錄像、定時錄像、移動偵測錄像、智能偵測錄像、報警錄像、動測或報警錄像、動測和報警錄像回放模式即時回放、常規回放、事件回放、標簽回放、智能回放、外部文件回放備份模式常規備份、事件備份網絡協議IPv6、HTTPS、UPnP（即插即用）、SNMP（簡單網絡管理）、NTP（網絡校時）、SADP（自動搜索IP地址）、SMTP（郵件服務）、NFS（接入NAS）、iSCSI（IP SAN應用）、PPPoE（撥號上網）等語音對講輸入1個，RCA接口網絡接口2個，RJ45 10M/100M/1000M自適應以太網口USB接口3個，USB 2.0（2前1后）串行接口1個，標準RS-485串
