材料力學性能實驗指導書(材料成型及控制工程專業)

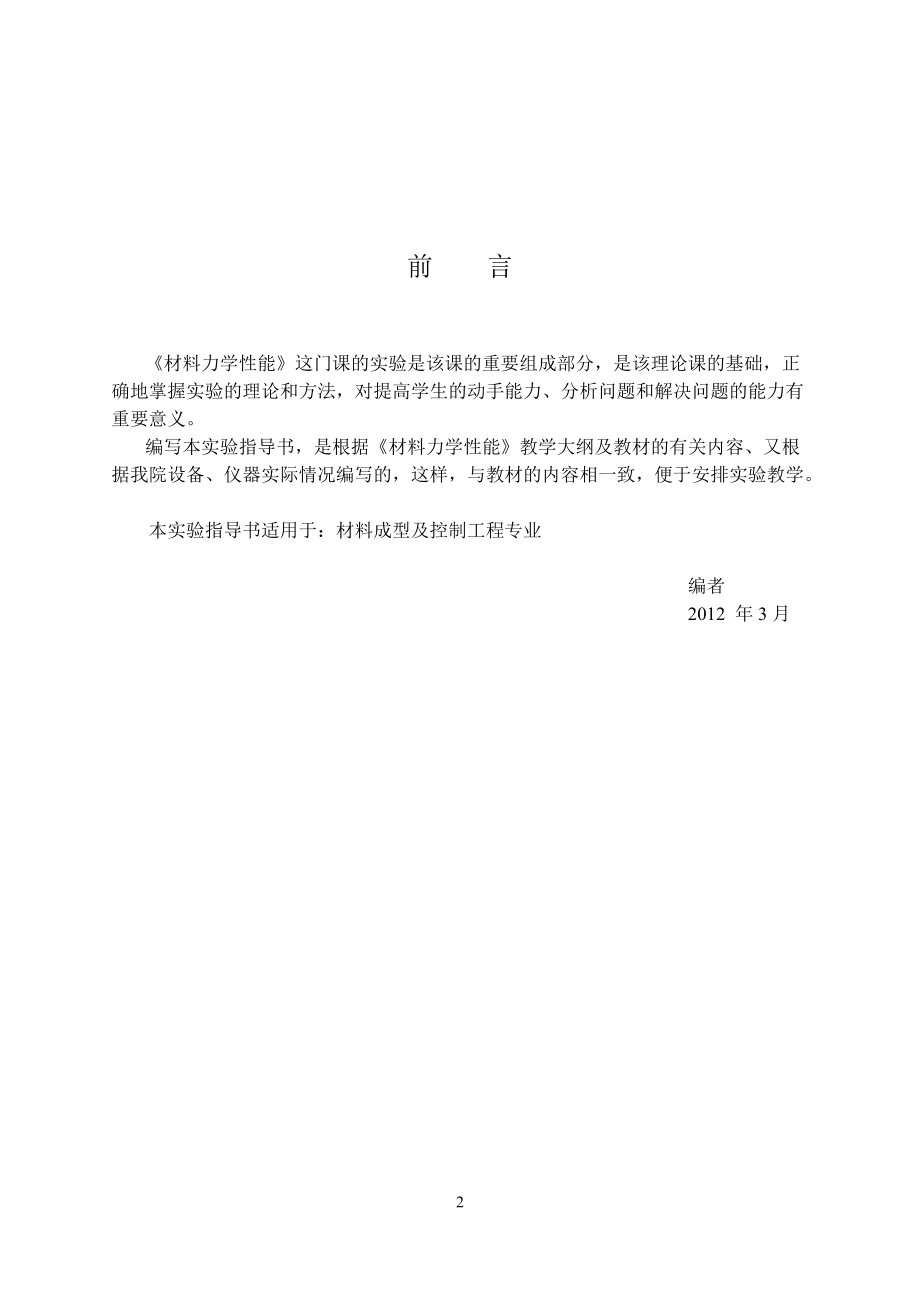

1、材料力學性能實驗指導書（材料成型及控制工程專業）張學萍 沈 陽 理 工 大 學二 零 一 二 年 三 月目 錄實驗一 硬度實驗. 3 前 言材料力學性能這門課的實驗是該課的重要組成部分，是該理論課的基礎，正確地掌握實驗的理論和方法，對提高學生的動手能力、分析問題和解決問題的能力有重要意義。編寫本實驗指導書，是根據材料力學性能教學大綱及教材的有關內容、又根據我院設備、儀器實際情況編寫的，這樣，與教材的內容相一致，便于安排實驗教學。本實驗指導書適用于：材料成型及控制工程專業 編者 2012 年3月實驗一 硬度實驗一. 實驗?zāi)康?. 掌握洛氏、布氏硬度的基本原理及測試方法。2. 根據材料的性質正確選

2、擇硬度計類型及壓入條件。3. 熟悉各種硬度值之間的換算。二、實驗內容用洛氏硬度計測定試樣熱處理前后的硬度；用布氏硬度計測定45剛退火后的硬度。三、概述硬度試驗操作簡便，對工件損傷小，可在零件上直接測試，故在生產實踐中應用很普遍。硬度所表征的不是一個確定的物理量，它是衡量材料軟硬程度的一種性能指標。硬度值的意義隨試驗方法而不同。硬度試驗基本上可分為壓入法和刻劃法。對于以壓入法進行的硬度試驗，其硬度值是表示材料抵抗另一物體壓入其表面的能力，洛氏、布氏和維氏硬度都屬于壓入法硬度試驗。（一） 洛氏硬度試驗法。1.洛氏硬度是以壓痕的深度來表示材料的硬度值。圖1-1為洛氏硬度試驗原理圖。測試洛氏硬度時，用

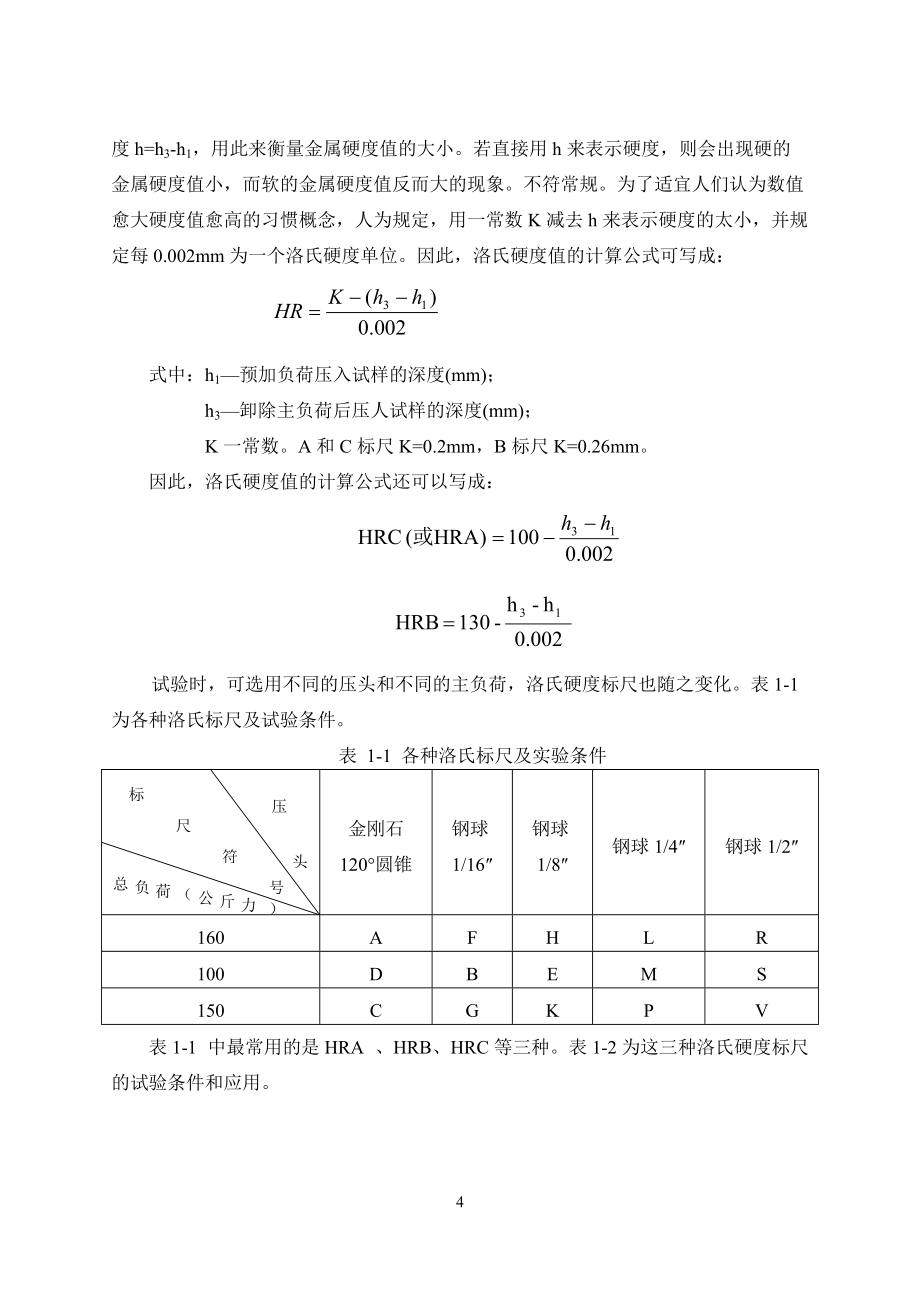

3、規定的壓頭，先后施加兩個負荷：預負荷F0和主負荷F1。總負荷F= F0+F1。圖1-1中，0-0位置為未加負荷時的壓頭位置；l-l位置為施加10kg預負荷后的位置，壓入深度為h1；2-2位置為加上主負荷后 的位置，此時壓入深度為h2；3-3位置 圖 1-1 洛氏硬度試驗原理為卸除主負荷后由于彈性變形的恢復而使壓頭略微提高的位置，此時壓頭的實際壓入深度為h3。由主負荷引起的殘余壓入深度h=h3-h1，用此來衡量金屬硬度值的大小。若直接用h來表示硬度，則會出現硬的金屬硬度值小，而軟的金屬硬度值反而大的現象。不符常規。為了適宜人們認為數值愈大硬度值愈高的習慣概念，人為規定，用一常數K減去h來表示硬度

4、的太小，并規定每0.002mm為一個洛氏硬度單位。因此，洛氏硬度值的計算公式可寫成： 式中：h1預加負荷壓入試樣的深度； h3卸除主負荷后壓人試樣的深度； K一常數。A和C標尺K=0.2mm，B標尺K=0.26mm。因此，洛氏硬度值的計算公式還可以寫成：試驗時，可選用不同的壓頭和不同的主負荷，洛氏硬度標尺也隨之變化。表1-1為各種洛氏標尺及試驗條件。 表 1-1 各種洛氏標尺及實驗條件壓頭標尺符號總負荷（公斤力）金剛石120°圓錐鋼球1/16鋼球1/8鋼球1/4鋼球1/2160AFHLR100DBEMS150CGKPV表1-1 中最常用的是HRA 、HRB、HRC等三

5、種。表1-2為這三種洛氏硬度標尺的試驗條件和應用。表 1-2 三種洛氏硬度標尺的試驗條件和應用洛氏硬度值測量范圍HR標尺壓頭形狀預負荷（公斤力）主負荷（公斤力）總負荷（公斤力）符號大致相當?shù)木S氏硬度值表盤上刻度的顏色應用20-67C金剛石120°圓錐10140150HRC240-900黑碳鋼、工具鋼及合金鋼等淬火和回火后的硬度25-100B1/16鋼球1090100HRB60-240紅有色金屬及合金退火鍋等低硬度零件的硬度70-85A金剛石120°圓錐105060HRA390-900黑碳化物、硬質合金及表面硬化零件等2. 洛氏硬度計的操作規程 洛氏硬度計由機體、加荷機構、測

6、深機構和壓頭等組成。 1）根據試樣的材質、形狀和尺寸選擇壓頭、負荷，并安裝到位； 2）試樣平放在載物臺上，將壓頭對準試樣表面待測部位； 3）順時針轉動載物臺升降手柄使試樣接觸壓頭，繼續轉動手柄使百分表的小指針指向紅點，這表明預負荷已加完，此時要求大指針不偏離刻度盤零點±5個刻度； 4）轉動刻度盤使其零點對準大指針； 5）扳動加荷手柄施加主負荷，施荷時聞46秒，然后平穩地把手柄扳回到卸荷位置； 6）從刻度盤的相應標尺讀出指針?biāo)傅挠捕戎担?7）逆時針旋轉手輪，取出試樣，測試完畢。 測試洛氏硬度時應注意： 為保證試驗結果的精度，試樣表面應平整、無油污、無氧化皮及凹坑等；試樣的厚度不應小于

7、壓痕深度的l0倍。 兩相鄰壓痕中心距離及壓痕中心至試樣邊緣距離均不得小于3mm。 洛氏硬度試驗如在圓柱或球形表面進行時，應對試驗結果加以校正。校正值可通過下列計算公式求得：對圓柱面： 對球面： 式中：HRC應加上的校正值； HRC球面或圓柱面的硬度； D球或圓柱的直徑。 試樣的安裝必須保證壓頭所施加的作用力垂直于待測面，對于彎曲及其他不規則形狀的試樣，必須采用相應的專用工作臺。如對圓柱式樣須用V形工作臺； 每個試樣的試驗次數不應少于兩次，取其平均值。 (二)布氏硬度試驗法布氏硬度與材料其他的機械性能關系密切，尤其是與抗拉強度極限存在近似的換算關系：b=K·HB（其中K為常數，不同的材

8、料有不同的K值），這在生產中有很重要的意義。 布氏硬度的測試原理圖12為布氏硬度測試原理圖。用一定大小的負荷P(公斤力)，把直徑力D（mm）的淬火鋼球壓人被測試樣的表面，保持一定時間后卸除負荷。測量試樣表面壓痕的直徑d，計算出布氏硬度值，用符號HB表示。該值的大小就是試樣表面壓痕單位面積上所承受的壓力。 即： 式中：D鋼球直徑； P試驗負荷(有3000；1000；750；250等)； d壓痕直徑。 圖1-2 布氏硬度測試原理圖 圖1-3壓痕相似原理由于金屬材料軟硬不一，薄厚不同，若只采用一種標準負荷P和鋼球直徑D，就會出現這種現象：若對硬的材料合適，對軟的材料就可能使鋼球陷入材

9、料內；若對厚的材料適用，對薄的材料就可能壓透。因此，實際進行布氏硬度試驗時，要求選用不同的負荷P 和鋼球直徑D。但對于同一種材料采用不同的P和D 進行試驗，能否得到相同的布氏硬度值，關鍵在于壓痕的幾何形狀是否相似。圖13表示兩個不同直徑的壓頭D1和D 2在不同載荷P1和P2作用下，壓入金屬表面的情況。有圖可得出： d=Dsin 即：由上式可看出，假若壓入角不變時,為使同一材料的HB值相同，還應保持P /D2也為常數。國標GB23163中規定布氏硬度試驗時P/D2的比值為30、10、2.5三種。根據金屬材料種類，試樣硬度范圍和厚度的不同按表13選擇P、D及加荷時間。 表 1-3 布氏硬度試驗的規

10、范金屬類型布氏硬度值（HB）試樣厚度（）負荷P與鋼球直徑D的關系鋼球直徑（）負荷P（）負荷保持時間黑色金屬140-4506-34-22P=30D21052.53000750187.51014066-33P=10D21052.5100025062.510有色金屬金剛石120°圓錐1306-34-22P=30D21052.53000750187.53036-1309-36-33P=10D21052.5100025062.5308-3566-33P=2.5D21052.525062.515.6302.布氏硬度的表示方法：例如用D=10mm，P=3000kg，負荷保持時間為10秒時所測

11、得的硬度值為280，則表示為HB280。在其它條件下測得的HB值應注以相應的試驗條件，例如HB5/250/30100，表示D=5mm，P=250kg，負荷保持時間為30秒的條件下測得的HB值為100。 3.布氏硬度計的操作規程(以HB3000B型為例) 布氏硬度計由機體、工作臺、加荷機構、換向開關系統（電子控制系統）和壓入頭等部分組成。 1)根據材料選擇負荷、壓入頭及施荷時間；2)把載物臺、負荷、壓入頭裝好；3）首先打開開關，接通電源，此時電源指示燈亮。實驗力選擇好后，按動實驗力保持時間按鈕（12秒、30秒或60秒） 4)將試樣放到載物臺上，順時針轉動手輪使載物臺緩緩上升，試樣與壓頭接觸直至手

12、輪與螺母產生相對滑動，按動啟動按鈕，硬度計即可自動完成一個工作循環。；5)試驗結束后，轉動手輪，取下試樣，用讀數顯微鏡測量試樣表面的壓痕直徑。 6)根據壓痕直徑、負荷大小、鋼球直徑查硬度換算表或用公式計算均可得出布氏硬度值。附表15列出布氏硬度試驗中壓痕直徑與硬度值之間的關系。4.布氏硬度試驗中的注意事項 1)試樣表面應光滑、無氧化皮和污物； 2)試樣的厚度應不小于壓痕深度的l0倍； 3)相鄰壓痕中心距離不小于壓痕直徑的四倍，壓痕中心距試樣邊緣的距離應不小于壓痕直徑的2.5倍； 4)壓痕直徑應在0.25D<d<0.6D范圍內，否則試驗結果無效；5)只可用來測定硬度小于HB450的金

13、屬材料。 （kg/mm2） 兩次測量的算術平均值，即為此壓痕對角線長度。根據已得出的壓痕對角線的長度和所用的試驗力，在維氏硬度值換算表中查出硬度值，取下試件，即完成一次試驗。(四)各種硬度間的換算附表1-7中列出布氏、洛氏和維氏硬度間的換算。洛氏硬度和布氏硬度之間有一定的換算關系。對鋼鐵材料而言，HB»2HRB HB»10HRC（只當HRC=4060范圍）四、實驗儀器、設備及材料HRS-150型洛氏硬度計； HR-150A型洛氏硬度計； HB-3000B型布氏硬度計 讀數顯微鏡。45鋼退火件；45鋼或T10鋼淬火件；紗布等。五、實驗步驟1.分組熟悉各種硬度計的構造及操作方法

14、。2.用砂紙打磨試樣的表面3.進行硬度測定，洛氏硬度（HRB、HRC）每個試樣測三點，取平均值并記錄在下表中；，布氏硬度（HB）每個試樣測兩點，然后用讀數顯微鏡測試樣表面的壓痕直徑，測得結果查表1-5確定試樣的硬度值，取兩點的平均值并記錄在下表中。洛氏硬度項目試樣實驗規范實驗結果換算成布氏硬度HB壓頭主載荷kg硬度 標尺第一次第二次第三次平均值45鋼 淬火45鋼 退火布氏硬度項目試樣實驗規范實驗結果換算洛氏值鋼球直徑D(mm)主載荷P/D2施荷停留時間（S）第一次第二次平均值HBHRC壓痕直徑 d(mm)HB壓痕直徑 d(mm)HB30鋼退火六、實驗報告要求1.認真填寫實驗內容、實驗?zāi)康?、?shí)驗儀器、設備及材料、布氏、洛氏硬度計的測定原理、實驗步驟；2.填好上述二表；3.選擇下列三種材料所用的硬度計類型（要全面）及壓入條件：（1）60鋼淬火件；（2）20鋼淬火后高溫回火（調質處理）；（3）20鋼退火件；（4）鋁合金； 4.認真回答思考題。七、實驗成績?cè)u(píng)定按照實驗指導書的具體要求，根據每個學生實驗前的預習情況、實驗過程中操作情況及實驗報告的質量，綜合給出實驗成績。附表 1-5 壓痕直徑與布氏硬度對照表注：1.本表摘自國家標準金屬布氏
