GT3-8鋼筋調直切斷機說明書

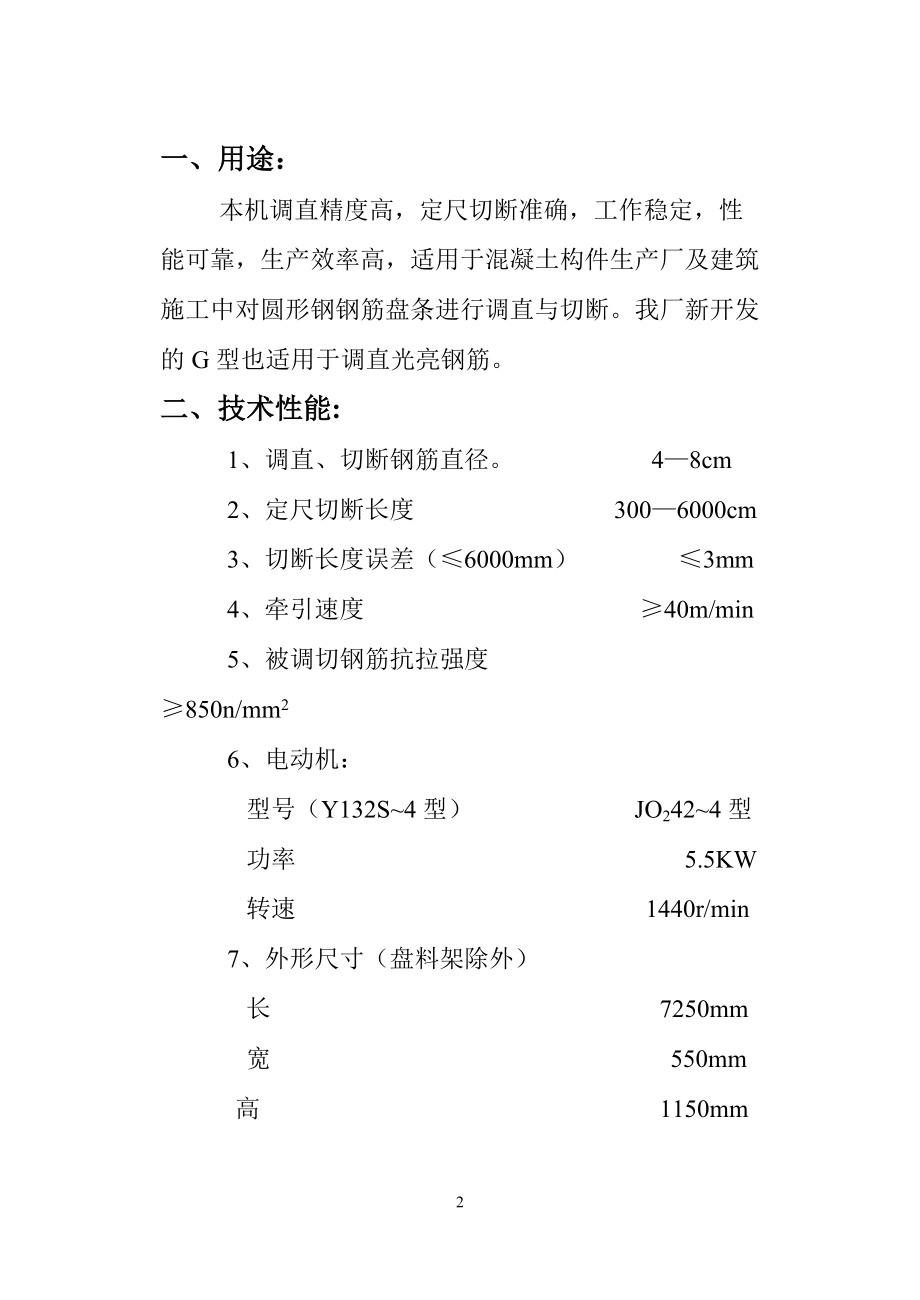

1、G T 4/8鋼筋調直切斷機使 用 說 明 書秦皇島市高級技工學校實習廠電話：3062606 郵編：066001地址：海港區西港北路58號目 錄1. 用途(2)2. 技術性能(2)3. 結構(4)4. 安裝與試運轉(5)5. 調整與使用(6)6. 故障產生原因及排除方法(11)7. 機器的保養與安全(12)8. 附件(12)一、用途：本機調直精度高，定尺切斷準確，工作穩定，性能可靠，生產效率高，適用于混凝土構件生產廠及建筑施工中對圓形鋼鋼筋盤條進行調直與切斷。我廠新開發的G型也適用于調直光亮鋼筋。二、技術性能:1、調直、切斷鋼筋直徑。 48cm2、定尺切斷長度 3006000cm3、切斷長度誤

2、差（6000mm） 3mm 4、牽引速度40m/min5、被調切鋼筋抗拉強度850n/mm26、電動機：型號（Y132S4型） JO2424型功率 5.5KW 轉速 1440r/min7、外形尺寸（盤料架除外）長 7250mm寬 550mm高 1150mm8、機重 700kg13三、結構：本機由1、 盤料架 2、 調直機構 3、 傳動、牽引、切斷部分 4、 機座 5、 承料架 6、 電器部分等組成（見圖一）。盤料架系承載被調直的裝置，當鋼筋的一端進入主機調直時，盤料架隨之轉動，機停轉動停，調直機構由調進筒和調直塊組成，調直塊固定在調直筒上，調直筒轉動帶動調直塊一起轉動，但他們之間相對位置可以調

3、整，借助于相對位置的調整來實現鋼筋調直。鋼筋牽引由一對帶有溝槽壓滾組成，當扳動手柄時兩壓輥可分可離，手輪可調壓滾的壓緊力，以適應不同直徑的鋼筋。鋼筋切斷機構主要由錘頭和方刀臺組成，錘頭上下運動，方刀臺水平運動，內裝上下切刀，當方刀臺移動到錘頭下面時，上切刀被錘頭砸下與下切刀形成剪刀，鋼筋被切斷。承料架由三段組成，每段2米，上部裝有拉桿定尺機構，保證被切鋼筋定尺。下部可承接被切鋼筋。動力電機及控制系統電路全部安裝在機座內，通過轉換開關，控制電機正反轉，使鋼筋前進或倒退。（見圖二）圖 二電器原理圖四 、 安裝與試運轉:本機安裝基礎參照?qǐng)D一，安裝時要特別注意承料架上的料槽，保證平直，槽中心和方刀臺中

4、的下切刀孔對中。試運轉前做如下事項：（1）方刀臺與承料架上的拉桿接上，（2）拉桿上的彈簧加上予壓力，使方刀臺壓在左端，（3）檢查電路及其他機構傳動有無異常狀態，（4）用手搬動飛輪，轉動是否靈活，（5）加好潤滑油，（6）開空車運轉30min，檢查看各部位有無異常，調直筒軸端處軸承溫度，操作各手柄、開關，動作是否靈活可靠，確認無誤可送料、試調直和切斷。五 、 調整與使用:機器安裝完畢試調直過程中，應對調整部分進行試調達到能滿足調直鋼筋要求為止。1、圓盤鋼筋，裝在盤料架上，拉出鋼筋的一端，用手工調直后送入調直筒壓滾中。2、調直塊的調整調直筒內有五個與被調鋼筋相適應的調直塊，一般調整第三個調直塊，使偏

5、移中心線3mm，如圖三中（1），若試調鋼筋仍有慢彎，可加大偏移量，鋼筋拉傷嚴重，可減小偏移量。對于冷拉的鋼料，特別是試彈性高的，建議調直塊1、5在中心線上，3向一方偏移，2、4向3的反向偏移，如圖三（2），偏移量由試驗確定，達到調出鋼筋滿意為止，長期使用調直塊要磨損，調直塊的偏移量需相應增大，磨損嚴重時需更換。對于調整光圓鋼筋，應采用調直模式調直如圖三（3）。使用時用調整螺釘把正中間一個偏移，相鄰兩個反向偏移，在調直筒帶動下高速旋轉對鋼筋作用達到調直目的。圖 三 調直塊調整示意圖3、壓滾的調整與使用本機有二對壓滾可供調不同直徑鋼筋時選用。對于四槽壓滾如用外邊的槽，將壓滾墊圈放在外邊，如用里邊的

6、槽，要將壓滾墊圈裝在壓滾的背面，或?qū)狠伔D(zhuǎn)。入料前將手柄4，轉向圖四虛線位置，此時抬起上壓滾，把被調料前端引入壓輥間，而后手柄轉回4，再根據被調鋼筋直徑的大小，旋緊或旋松手輪6來改變兩滾之間的壓緊力。圖 四 壓滾調整機構1、2上下壓滾 3、框架 4、手柄 5、壓簧6、手輪一般要求兩滾之間的加緊力，要能保證鋼筋能順利的被牽引，看不見料有明顯的滑動，而再切斷的瞬間，鋼筋在壓滾之間有明顯的打滑現象為適。4、上下切刀間隙調整是在方刀臺沒裝入機器前進行的，見圖五，上切刀3安裝在刀架2上，下切刀裝在方刀臺上，刀架又在錘頭的作用下，可上下運動，與固定的下切刀對鋼筋實現切斷，旋轉下切刀可調整兩刀間隙，一般是

7、保證兩刀的刃口靠得很近，而上切刀運動時又沒有阻力，調好后要旋緊下切刀的鎖緊螺母4。5、承料架的調整和使用1、根據鋼筋直徑確定料槽寬度，如圖6，若鋼筋直徑大時，將螺釘1松開，移動下角板5向左，料槽寬度加大，反之則小，一般料槽寬度比鋼筋直徑大1520%。2、支承柱4旋入上角板后，用被調鋼筋插入料槽，沿著料槽縱向滑動，要能感到阻力，鋼筋又能通過，調試中鋼筋能從料槽中由左向右連續擠出為宜，否則重調，然后將螺母鎖緊。3、尺定板位置按所需鋼筋長度而定，如果支承柱或拉桿托塊妨礙定尺板的安裝，可暫時取下。4、定尺切斷時拉桿上的彈簧要施加予壓力，以保證方刀臺能可靠地彈回為準，對粗料同時用三個彈簧，對細料用其中一

8、個或兩個，予壓力不足可能引起連切，予壓力過大可能出現在切斷時被頂彎，或壓滾過度擦傷鋼筋。5、每盤料開頭一段經過不直，進入料槽容易卡住，所以應用手動機構切斷，并從料槽中取出每盤料末尾一段要高度注意，最好緩慢送入調直筒，以防甩彎傷人。 圖 五 方刀臺總成示意圖 圖 六 承料架調整示意圖六、故障產生原因及排除方法: 故障產生原因 排除方法1、切刀臺被頂出導軌牽引力過大料在料槽中運動阻力過大減小壓滾壓力調整支撐拄旋入量調、調整偏移量，提高調質直直質量，加大拉桿彈簧的予的予壓力2、連刀現象拉桿彈簧予緊力小壓滾力過大料槽阻力大加大予緊力排除方法同13、鋼筋未觸及定尺板，從料槽中落下支撐拄旋入短調整支撐拄4、鋼筋不直調直塊便移量小加大便移量5、鋼筋表面拉傷壓滾壓力過大調直塊便移量過大調直塊損壞減小壓力減小便移量更換調直量七、保養與安全:1、 保證傳動箱內有足夠的潤滑油，定期更換2、 調直筒兩端用干油潤滑，定期加油，錘頭滑塊部位每班加油一次，方刀臺導軌面每班加一次油。3、 盤料架上部孔定期加干油，承料架托塊處每班要加油潤滑。4、 不要
