模電課程設計串聯型直流穩壓電源的設計報告

1、一、設計的基本內容、用途及特點直流穩壓電源應用廣泛，幾乎所有電器、電力或電子設備都毫不例外地需要穩定的直流電壓（電流）供電，它是電子電路工作的“能源”和“動力”。不同的電路對電源的要求是不同的。在很多電子設備和電路中需要一種當電網電壓波動或負載發生變化時，輸出電壓仍能基本保持不變的電源。電子設備中的電源一般由交流電網提供，如何將交流電壓（電流）變?yōu)橹绷麟妷海娏鳎┕╇?？又如何使直流電壓（電流）穩定？這是電子技術的一個基本問題。解決這個問題的方案很多，歸納起來大致可分為線性電子穩壓電源和開關穩壓電源兩類，它們又各自可以用集成電路或分立元件構成。 本設計電路分為降壓電路、整流電路、濾波電路和調壓穩

2、壓電路四大部分，穩壓電路部分又由基準電壓源、輸出電壓采樣電路、電壓比較放大電路、過流保護電路和輸出電壓調整電路組成。 直流電源的輸入為220V的市電，需要通過電源變壓器降壓后，再對交流電進行處理。變壓器副邊電壓有效值決定于后面電路的需要。 變壓器副邊電壓通過整流電路從交流電壓轉換為直流電壓，即將正弦電壓轉變?yōu)閱我环较虻拿}動電壓，但含有較大的交流成分，會影響負載電路的正常工作。 為了減小電壓的脈動，需通過低通濾波電路濾波，使輸出電壓平滑，理想情況下，應將全部交流分量全部濾掉，使濾波電路的輸出電壓僅為直流電壓。然而，由于濾波電路為無源電路，所以接入負載后勢必會影響其濾波效果。交流電壓通過整流、濾波

3、后雖然變?yōu)榻涣鞣至枯^小的直流電壓，但是，當電網電壓波動或負載變化時，其平均值也將隨之變化。穩壓電路的功能是使輸出直流電壓基本不隨電網電壓波動或負載變化的影響，從而獲得足夠高的穩定性。1.整流電路 整流電路的主要作用是把經過變壓器降壓后的交流電通過整流變成單個方向的直流電。但是這種直流電的幅值變化很大。它主要是通過二極管的截止和導通來實現的。常見的整流電路主要有全波整流電路、橋式整流電路、倍壓整流電路。 2.濾波電路正弦交流電經橋式整流電路整流后，輸出電壓的脈沖仍較大，大多數電子設備都不能使用這個電壓。為此，要減少輸出電壓的脈沖程度，將脈沖直流電變?yōu)檩^平滑的直流電，這個過程稱為濾波。電容和電感都

4、是基本的濾波元件，與負載并聯的電容器在電源電壓升高時，把部分能量儲存起來，而當電源電壓降低時，就把能量釋放出來，從而使負載電壓比較平滑；與負載串聯的電感，當電源電壓增加引起電流增加時，電感L就把能量儲存起來而當電流減少時，又把能量釋放出來，從而使負載電流比較平滑。3穩壓電路：它能在電網電壓和負載電流的變化時，保持輸出直流電壓的穩定。它是直流穩壓電源的重要組成部分，決定著直流電源的重要性能指標。直流穩壓電源由變壓器、整流、濾波、穩壓四部分電路組成。 圖3.1. 1串聯型直流穩壓電源原理框圖方案的選擇3.2.1 電源變壓器要求輸入電壓VI比輸出電壓VO高23V，輸出的電壓為6V和9V，在橋式整流電

5、路以前的電壓是15V的1/1.5倍，在13V左右，考慮到實際元器件與理論值的差別，最終選用15V的變壓器。方案一：先對輸入電壓進行降壓，然后用單相半波整流單路整流，用電感濾波電路濾波，穩壓電路采用的是基本調整穩壓電路方案二：先對輸入電壓進行降壓，然后用單相橋式整流電路整流，用電容濾波電路濾波。穩壓電路采用的是具有放大環節的串聯型穩壓電路3.2.1 （1）半波整流半波整流電路如圖3-2-1所示。為分析方便起見，可設二極管為理想的。 圖3-2-1 半波整流電路該電路工作原理：設變壓器次級電壓U2=U2msinwt=U2sinwt，其中U2m為其幅值，U2為有效值。當U2變化的正半周期時，二極管D受

6、正向電壓偏置而導通，UL=U2；當U2變化的負半周期時，二極管D處于反向偏置狀態而截止，UL=0。U2和UL的波形如圖2-2-2所示，顯然，輸入電壓是雙極性，而輸出電壓是單極性，且是半波波形，輸出電壓與輸入電壓的幅值基本相等。由理論分析可得，輸出單向脈沖電壓的平均值即直流分量為：UL0=U2m/p=0.45 U2 （1）顯然，輸出電壓中除了直流成分外，還含有豐富的交流成分基波和諧波（這里可通稱為諧波），這些諧波的總和稱為紋波，它疊加與直流分量之上。常用紋波系數g來表示直流輸出電壓中相對紋波電壓的大小，即 （2） 式中，ULg為諧波電壓總有效值，其值應為= （3）由式（1）、(2）和（3）通過計

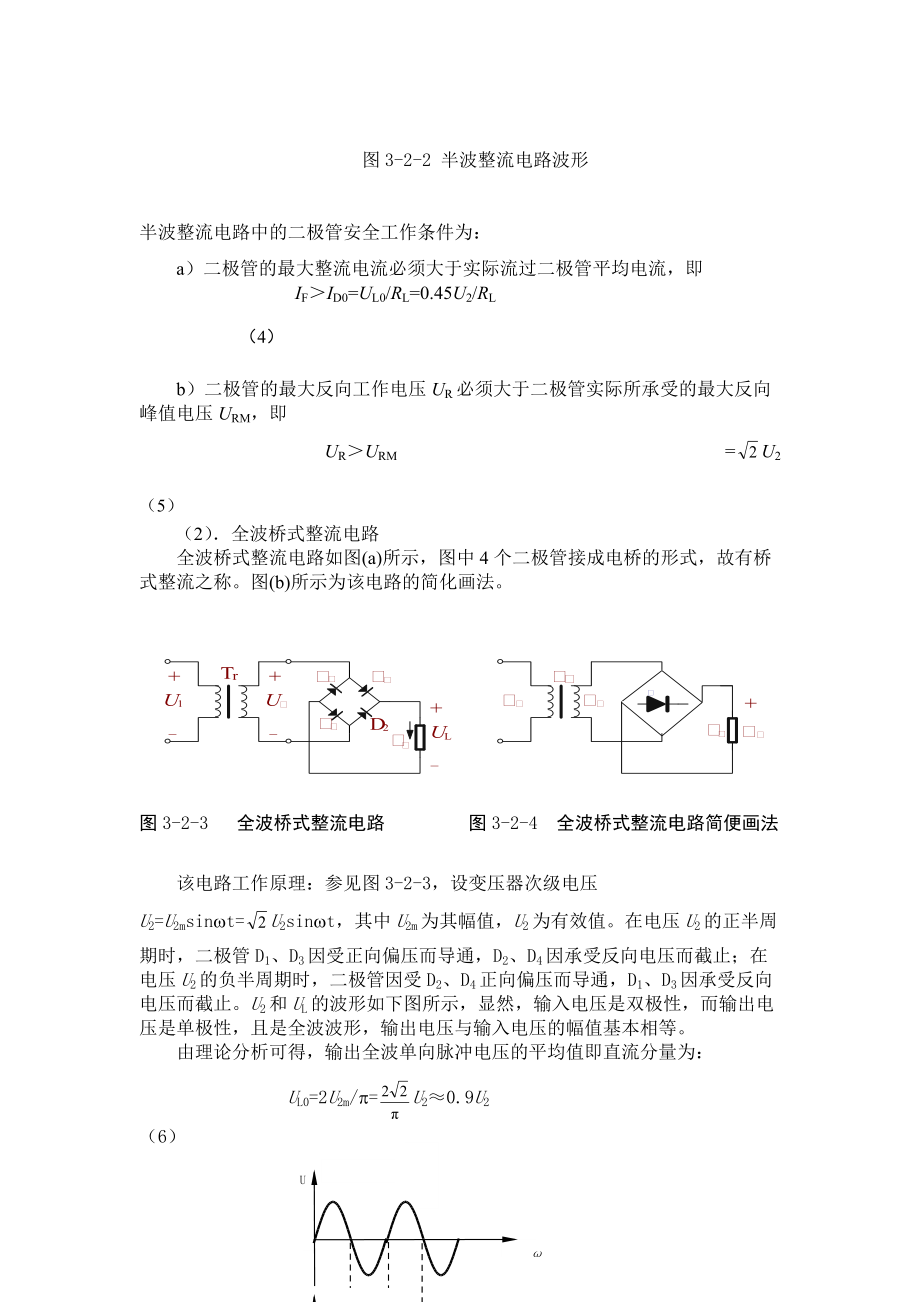

7、算可得，g比較大。由結果可見，半波整流電路的輸出電壓紋波較大。oLto U U 圖3-2-2 半波整流電路波形半波整流電路中的二極管安全工作條件為：a）二極管的最大整流電流必須大于實際流過二極管平均電流，即IFID0=UL0/RL=0.45U2/RL （4） b）二極管的最大反向工作電壓UR必須大于二極管實際所承受的最大反向峰值電壓URM，即URURM =U2 （5）（2）全波橋式整流電路全波橋式整流電路如圖所示，圖中4個二極管接成電橋的形式，故有橋式整流之稱。圖所示為該電路的簡化畫法。圖3-2-3 全波橋式整流電路 圖3-2-4 全波橋式整流電路簡便畫法該電路工作原理：參見圖3-

8、2-3，設變壓器次級電壓U2=U2msinwt=U2sinwt，其中U2m為其幅值，U2為有效值。在電壓U2的正半周期時，二極管D1、D3因受正向偏壓而導通，D2、D4因承受反向電壓而截止；在電壓U2的負半周期時，二極管因受D2、D4正向偏壓而導通，D1、D3因承受反向電壓而截止。U2和UL的波形如下圖所示，顯然，輸入電壓是雙極性，而輸出電壓是單極性，且是全波波形，輸出電壓與輸入電壓的幅值基本相等。由理論分析可得，輸出全波單向脈沖電壓的平均值即直流分量為：totoUL0=2U2m/p=U20.9U2 （6） U U 圖3-2-5 全波整流電路波形圖 其紋波系數g為： （7） 式中，ULg為諧波

9、（只有偶次諧波）電壓總有效值，其值應為： （8） 由式（4）、（5）和（6）通過計算可得g比較小。由結果可見，全波整流電路的輸出電壓紋波比半波整流電路小得多，但仍然較大，故需用濾波電路來濾除紋波電壓。全波整流電路中的二極管安全工作條件為：a）二極管的最大整流電流必須大于實際流過二極管平均電。由于4個二極管是兩兩輪流導通的，因此有 IFID0=0.5UL0/RL=0.45U2/RL （9）b）二極管的最大反向工作電壓UR必須大于二極管實際所承受的最大反向峰值電壓URM，即 URURM =U2 （10） 為了克服半波整流的缺點，故我們常采用橋氏整流電路。如圖3-2-6所示：BA+-220V 50H

10、ZD3D2D1D4 圖3-2-6 橋式整流電路3.2.3濾波電路方案一：電容濾波電容是一個能儲存電荷的元件。有了電荷，兩極板之間就有電壓UC=Q/C。在電容量不變時，要改變兩端電壓就必須改變兩端電荷，而電荷改變的速度，取決于充放電時間常數。時間常數越大，電荷改變得越慢，則電壓變化也越慢，即交流分量越小，也就“濾除”了交流分量。 3-2-7電容濾波電路采用電容濾波電路不僅可以使輸出電壓變得平滑、紋波顯著減小，同時輸出電壓的平均值也增大了，輸出電壓平均值U0的大小不僅與濾波電容C及負載電阻RL的大小有關，C的容量一定，RL越大，C的放電時間t就越大，因此放電速度約慢，輸出電壓越平滑，U0就越大。為

11、了取得良好的濾波效果，一般取RlC>（35）T/2。方案二：電感濾波電感濾波是利用電感的儲能來減小輸出電壓紋波的。當電感中電流增大時，自電感電動勢的方向與原電流方向相反，自感電動勢阻礙電位增加的同時，也將能量儲存起來，使電流的變化減??；反之，當電感中電流減少時，自感電動勢的作用阻礙電流的減少，同時釋放能量，使電流變化減小，因此，電流的變化小，電壓的紋波得到抑制。3.2.8電容濾波電路電感濾波電路中的電感L起著阻止負載電流變化使之趨于平直的作用，一般它只使用于低電壓，大電流的場合，而且考慮到電感體積比較大，危險性高的特點。以上分析知，采用電容濾波（方案一）比較好！3.2.4 穩壓電路1、方

12、案比較方案一：先對輸入電壓進行降壓，然后用單相橋式二極管對其進行整流，整流后利用電容的充放電效應，用電解電容對其進行濾波，將脈動的直流電壓變?yōu)楦悠交闹绷麟妷?，穩壓部分的單元電路由穩壓管和三極管組成（如圖1），以穩壓管D1電壓作為三極管Q1的基準電壓，電路引入電壓負反饋，當電網電壓波動引起R2兩端電壓的變化增大（減?。r，晶體管發射極電位將隨著升高（降低），而穩壓管端的電壓基本不變，故基極電位不變，所以由可知將減小（升高）導致基極電流和發射極電流的減?。ㄔ龃螅?，使得R兩端的電壓降低（升高），從而達到穩壓的效果。負電源部分與正電源相對稱，原理一樣。3.2.9 方案一穩壓部分單元電路方案二：經有

13、中間抽頭的變壓器輸出后，整流部分同方案一一樣擦用四個二極管組成的單相橋式整流電路，整流后的脈動直流接濾波電路，濾波電路由兩個電容組成，先用一個較大阻值的點解電容對其進行低頻濾波，再用一個較低阻值的陶瓷電容對其進行高頻濾波，從而使得濾波后的電壓更平滑，波動更小。濾波后的電路接接穩壓電路，穩壓部分的電路如圖所示，方案二的穩壓部分由調整管，比較放大電路，基準電壓電路，采樣電路組成。當采樣電路的輸出端電壓升高（降低）時采樣電路將這一變化送到A的反相輸入端，然后與同相輸入端的電位進行比較放大，運放的輸出電壓，即調整管的基極電位降低（升高）；由于電路采用射極輸出形式，所以輸出電壓必然降低（升高），從而使輸

14、出電壓得到穩定。3.2.10 方案二穩壓部分單元電路對以上兩個方案進行比較，可以發現第一個方案為線性穩壓電源，具備基本的穩壓效果，但是只是基本的調整管電路，輸出電壓不可調，而且輸出電流不大，而第二個方案使用了運放和調整管作為穩壓電路，輸出電壓可調，功率也較高，可以輸出較大的電流。穩定效果也比第一個方案要好，所以選擇第二個方案作為本次課程設計的方案。4.元件選擇4.1變壓器的設計和選擇本次課程設計的要求是輸出正負9伏和正負6負的雙電壓電源，輸出電壓較低，而一般的調整管的飽和管壓降在2-3伏左右，由，為飽和管壓降，而=9V為輸出最大電壓，為最小的輸入電壓，以飽和管壓降=3伏計算，為了使調整管工作在

15、放大區，輸入電壓最小不能小于12V，為保險起見，可以選擇220V-15V的變壓器，再由P=UI可知，變壓器的功率應該為0.5A×9V=4.5w，所以變壓器的功率絕對不能低于4.5w，并且串聯穩壓電源工作時產生的熱量較大，效率不高，所以變壓器功率需要選擇相對大些的變壓器。結合市場上常見的變壓器的型號，可以選擇常見的變壓范圍為220V-15V，額定功率12W，額定電流1A的變壓器。4.2 整流電路的設計及整流二極管的選擇 由于輸出電流最大只要求500mA，電流比較低，所以整流電路的設計可以選擇常見的單相橋式整流電路，由4個串并聯的二極管組成，具體電路如圖4.1.1所示： 4.1. 1單相

16、橋式整流電路二極管的選擇：當忽略二極管的開啟電壓與導通壓降，且當負載為純阻性負載時，我們可以得到二極管的平均電壓為： =0.9 （11）其中為變壓器次級交流電壓的有效值。我們可以求得=13.5v。對于全波整流來說，如果兩個次級線圈輸出電壓有效值為，則處于截止?fàn)顟B(tài)的二極管承受的最大反向電壓將是，即為34.2v考慮電網波動（通常波動為10%，為保險起見取30%的波動）我們可以得到 應該大于19.3V，最大反向電壓應該大于48.8V。在輸出電流最大為500mA的情況下我們可以選擇額定電流為1A，反向耐壓為1000V的二極管IN4007.4.3 濾波電容的選擇當濾波電容偏小時，濾波器輸出電壓脈動系數大

17、；而偏大時，整流二極管導通角偏小，整流管峰值電流增大。不僅對整流二極管參數要求高，另一方面，整流電流波形與正弦電壓波形偏離大，諧波失真嚴重，功率因數低。所以電容的取值應當有一個范圍，由前面的計算我們已經得出變壓器的次級線圈電壓為15V，當輸出電流為0.5A時，我們可以求得電路的負載為18歐，我們可以根據濾波電容的計算公式：C=(35)來求濾波電容的取值范圍，其中在電路頻率為50HZ的情況下， T為20ms則電容的取值范圍為1667-2750uF，保險起見我們可以取標準值為2200uF額定電壓為35V的鋁點解電容。另外，由于實際電阻或電路中可能存在寄生電感和寄生電容等因素，電路中極有可能產生高頻

18、信號，所以需要一個小的陶瓷電容來濾去這些高頻信號。濾波電路如圖 4.1.2 ： 4.1.2 濾波電路4.4 穩壓電路的設計 穩壓電路組要由四部分構成：調整管，基準穩壓電路，比較放大電路，采樣電路。當采樣電路的輸出端電壓升高（降低）時采樣電路將這一變化送到A的反相輸入端，然后與同相輸入端的電位進行比較放大，運放的輸出電壓，即調整管的基極電位降低（高）；由于電路采用射極輸出形式，所以輸出電壓必然降低（升高），從而使輸出電壓得到穩定。由于輸出電流較大，達到500mA，為防止電流過大燒壞調整管，需要選擇功率中等或者較大的三極管，調整管的擊穿電流必須大于500mA，又由于三極管CE間的承受的最大管壓降應

19、該大于15-6=9V，考慮到30%的電網波動，我們的調整管所能承受的最大管壓降應該大于13V，最小功率應該達到=6.5W。我們可以選擇適合這些參數，并且在市場上容易買到的中功率三極管TIP41，它的最大功率為60W,最大電流超過6A，所能承受的最大管壓降為100V，遠遠滿足調整管的條件。負極的調整管則選擇與之相對應的的中功率三極管TIP42?；鶞?zhǔn)電路由5.1V的穩壓管和4.7V的保護電阻組成。由于輸出電壓要求為6伏和9伏，如果采樣電路取固定值則容易造成誤差，所以采樣電阻最好應該做成可調的，固采樣電路由兩個電阻和一個可調電阻組成，根據公式： （12）求出。其中為運放正反相輸入端的電阻，為輸出端正

20、極（負極）與共地端之間的電阻 ，為穩壓管的穩壓值。固可以取330、和1.5k的固定電阻置于1k的滑阻兩旁避免當滑為0.所以根據此公式可求的電路的輸出電壓為5.772-9.622V?？梢暂敵?V和9V的電壓，運放選用工作電壓在15V左右前對電壓穩定性要求不是很高的運放，由于uA741的工作電壓為正負12V-正負22V，范圍較大，可以用其作為運放，因為整流后的電壓波動不是很大，所以運放的工作電源可以利用整流后的電壓來對其進行供電。正穩壓電路的正極和負極分別如下圖：4.1.3正穩壓電路的正極4.1.4正穩壓電路的負極 為了使輸出電壓更穩定，輸出紋波更小，需要對輸出端進行再次濾波，可在輸出端接一個10

21、uf的點解電容和一個103的陶瓷電容，這樣電源不容易受到負載的干擾。使得電源的性質更好，電壓更穩定，電路總圖 3、元器件選擇（1）變壓器的選擇為了使調整管工作在放大區，電路必須滿足U1>=U0+Uces，在本設計中，U0最大為9V調整管飽和壓降取Uces為3V所以U1的最小值為9+3=12V，一般選?。ǎ┍都丛谥g綜合考慮，取U1=20V，可以選擇220V-20V的變壓器,（2）整流二極管的選擇單相橋式整流電路中二極管的選擇：（23）*0.5=（1.1.5）A取1A所以取額定電流為1A，額定電壓為100V的二極管（3）濾波電容的選擇：由R=U/I得電路的負載約為15歐，由濾波電容的計算公
