1、精心整理建筑節能設計計算書（建筑專業）工程名稱 ：工程編號 ：設計計算 ：校對：審核：2011年 01月 建筑節能設計計算書一、設計依據1.1居住建筑節能設計標準 DB13（J） 63-2007；1.2采暖通風與空氣調節設計規范 GB50019-2003；1.3民用建筑節能設計標準（采暖居住建筑部分） （JGJ2695）1.4民用建筑熱工設計規范 （GB50176 93）二、工程概況2.1 本工程為 本工程建筑氣候分區為 B 區。河北省內分區為一 區。2.2本工程結構形式為剪力墻 結構，地下 2層，地上 30層。三、圍護結構的主要節能保溫措施3.1屋面： 140 厚鋼筋混凝土板 +60厚擠塑聚

2、苯板保溫層；3.2外墻： a.200 厚鋼筋混凝土墻 +50 厚擠塑聚苯板保溫層 ;b.200 厚鋼筋混凝土墻 +90 厚聚苯板保溫層3.3單元式建筑山墻：；a.200 厚鋼筋混凝土墻 +65 厚擠塑聚苯板保溫層b.200 厚鋼筋混凝土墻 +115 厚聚苯板保溫層3.4 不采暖房間（公共部分）的隔墻： 25mm 膠粉聚苯顆粒保溫層；3.5不采暖地下室頂板： 100厚鋼筋混凝土板 +30厚FTC保溫層3.6 底面接觸室外空氣的樓（地）板：20 厚擠塑聚苯板保溫層 +100 厚鋼筋混凝土板 +40 厚 FTC保溫層3.7外窗： a.斷橋彩鋁 Low-E 中空玻璃窗（ 5+12+5 ），氣密性等級為

3、 6 級；b.斷橋彩鋁中空玻璃窗（ 5+12+5 ），氣密性等級為 6 級；3.8 分戶墻： 10mm+10mm 膠粉聚苯顆粒保溫層；3.9分戶樓板： 100厚鋼筋混凝土板 +20厚擠塑聚苯板3.10封閉陽臺首層陽臺底板： 20mm 厚擠塑聚苯板保溫層3.11封閉陽臺頂層陽臺頂板： 20mm厚水泥珍珠巖找坡層， 20mm 厚擠塑聚苯板保溫層，3.12封閉陽臺陽臺欄板： 30mm 厚膠粉聚苯顆粒保溫層3.13熱橋部位：抹20 厚膠粉聚苯顆粒保溫漿料3.14 戶門：防盜防火保溫隔音復合門 （保溫材料為 20厚巖棉）四、節能設計計算4.1 體形系數計算；4.1.1 建筑外表面積計算S=17930.6

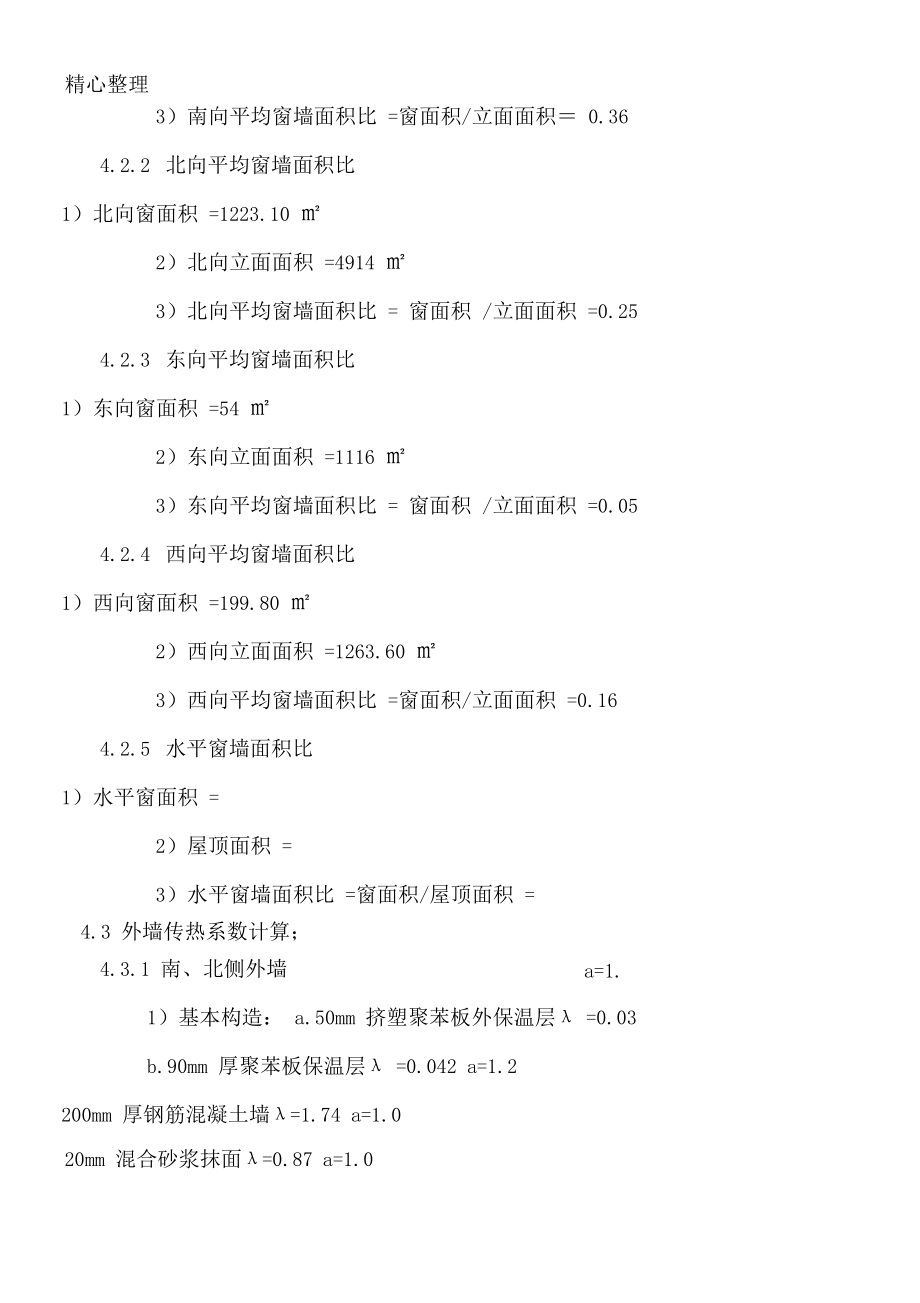

4、44.1.2 建筑體積計算V=66172.234.1.3 體形系數計算體形系數 =S/V=0.271 0.274.2 各向（平均）窗墻面積比計算4.2.1 南向平均窗墻面積比1）南向窗面積 =1747.80 2）南向立面面積 =4914 精心整理3）南向平均窗墻面積比 =窗面積/立面面積 0.364.2.2 北向平均窗墻面積比1）北向窗面積 =1223.10 2）北向立面面積 =4914 3）北向平均窗墻面積比 = 窗面積 /立面面積 =0.254.2.3 東向平均窗墻面積比1）東向窗面積 =54 2）東向立面面積 =1116 3）東向平均窗墻面積比 = 窗面積 /立面面積 =0.054.2.

5、4 西向平均窗墻面積比1）西向窗面積 =199.80 2）西向立面面積 =1263.60 3）西向平均窗墻面積比 =窗面積/立面面積 =0.164.2.5 水平窗墻面積比1）水平窗面積 =2）屋頂面積 =3）水平窗墻面積比 =窗面積/屋頂面積 =4.3 外墻傳熱系數計算；a=1.14.3.1 南、北側外墻1）基本構造： a.50mm 擠塑聚苯板外保溫層 =0.03b.90mm 厚聚苯板保溫層 =0.042 a=1.2200mm 厚鋼筋混凝土墻=1.74 a=1.02）根據河北省工程建設標準設計 DBJT02-53-2008 ，居住建筑節能構造 J08J110-A3 墻20mm 混合砂漿抹面=0

6、.87 a=1.0精心整理A-11 、 A-12 聚苯板薄抹灰外墻保溫做法、熱工指標及厚度選用表查表得出傳熱系數為a=0.48 <0.60 ，b=0.48 <0.60 。4.3.2 東、西山墻1）基本構造： a.65mm 擠塑聚苯板外保溫層 =0.03 a=1.1b.115mm 厚聚苯板保溫層=0.042 a=1.2200mm 厚鋼筋混凝土墻=1.74 a=1.020mm 混合砂漿抹面=0.87 a=1.02）根據河北省工程建設標準設計 DBJT02-53-2008 ，居住建筑節能構造 J08J110-A3 墻 A-11 、 A-12 聚苯板薄抹灰外墻保溫做法、熱工指標及厚度選用表

7、查表得出傳熱系數為a=0.39 <0.45 ，b=0.39 <0.45 。4.4 不采暖房間（公共部分）的隔墻傳熱系數計算；1）基本構造： 25mm 聚苯顆粒保溫漿料 =0.059 a=1.2200mm 厚鋼筋混凝土墻=1.74 a=1.02）根據河北省工程建設標準設計 DBJT02-53-2008 ，居住建筑節能構造 J08J110-J2 墻 J-13 保溫做法、熱工指標及厚度選用表查表得出傳熱系數為a=1.47 <1.60 。4.5 不采暖房間的頂板傳熱系數計算；1）基本構造： 20mm 水泥砂漿=0.93 a=1.020mm 擠塑聚苯板=0.03 a=1.1100mm

8、厚鋼筋混凝土板=1.74 a=1.030mm 厚 FTC 保溫層=0.028 a=1.02）根據河北省工程建設標準設計 DBJT02-53-2008 ，居住建筑節能構造 J08J110-K3 頂15 不采暖地下室頂板保溫做法、熱工指標及厚度選用表查表得出傳熱系數為a=0.49 <0.554.6 底面接觸室外空氣的樓（地）板傳熱系數計算；1）基本構造： 20mm 水泥砂漿=0.93 a=1.0100mm 厚鋼筋混凝土板=1.74 a=1.0 40mm 厚 FTC 保溫層=0.028a=1.02）根據河北省工程建設標準設計 DBJT02-53-2008 ，居住建筑節能構造 J08J110-K

9、6 頂 30 不采暖地下室頂板保溫做法、熱工指標及厚度選用表查表，插入值計算得出傳熱系數為 a=0.47 < 0.50 。4.7 地下室外墻熱阻計算；4.8 分戶墻傳熱系數計算；1）基本構造： 10mm 聚苯顆粒保溫漿料 =0.059 a=1.2200mm 厚鋼筋混凝土墻=1.74 a=1.010mm 聚苯顆粒保溫漿料 =0.059 a=1.22）根據居住建筑節能設計標準 DB13 （J）63-2007 續表 E.4-3 編號 2 查表得出傳熱系數 為 1.56 <1.60。4.9 分戶樓板傳熱系數計算；1）基本構造： 20mm 水泥砂漿=0.93 a=1.050mm 細石混凝土=

10、1.51 a=1.020mm 擠塑聚苯板=0.03 a=1.1100mm 厚鋼筋混凝土板=1.74 a=1.0 20mm 混合砂漿抹面=0.87 a=1.02）根據河北省工程建設標準設計 DBJT02-53-2008 ，居住建筑節能構造 J08J110-K8 樓 7、 樓 12 分戶樓板保溫做法、熱工指標及厚度選用表查表得出傳熱系數為 a=1.04/1.01 （衛生間、廚 房）< 1.60 。4.10 封閉陽臺首層陽臺底板傳熱系數計算；1）基本構造： 20mm 水泥砂漿=0.93 a=1.050mm 細石混凝土=1.51 a=1.020mm 擠塑聚苯板=0.03 a=1.1精心整理100

11、mm 厚鋼筋混凝土板=1.74 a=1.02）熱阻計算R0=Ra+Rb+R1+R2+R3+R4=0.04+0.06+0.02/0.93+0.05/1.51+0.02/0.033+0.1/1.74=0.823）傳熱系數計算K=1/R 0=1/0.82=1.22 <1.64.11 封閉陽臺頂層陽臺頂板傳熱系數計算；1）基本構造： 20mm 擠塑聚苯板外保溫層 =0.03 a=1.120mm 厚水泥膨脹珍珠巖層 =0.16 a=1.2100mm 厚鋼筋混凝土板=1.74 a=1.02）熱阻計算R0=Ra+Rb+R1+R2+R3=0.04+0.06+0.020/0.033+0.02/0.192+
