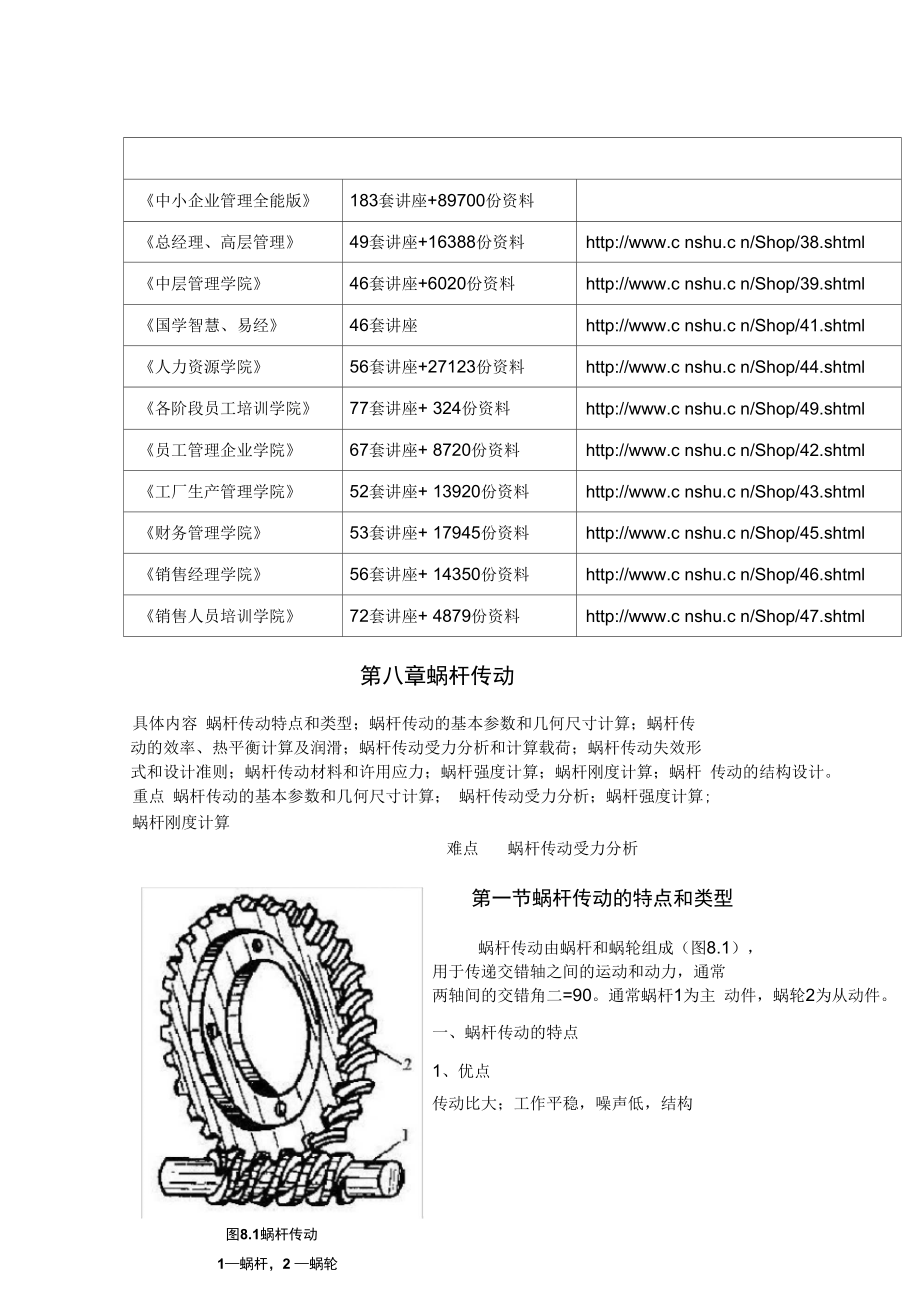

2、講座+ 8720份資料http:/www.c nshu.c n/Shop/42.shtml工廠生產管理學院52套講座+ 13920份資料http:/www.c nshu.c n/Shop/43.shtml財務管理學院53套講座+ 17945份資料http:/www.c nshu.c n/Shop/45.shtml銷售經理學院56套講座+ 14350份資料http:/www.c nshu.c n/Shop/46.shtml銷售人員培訓學院72套講座+ 4879份資料http:/www.c nshu.c n/Shop/47.shtml第八章蝸桿傳動具體內容 蝸桿傳動特點和類型；蝸桿傳動的基本參數和

3、幾何尺寸計算；蝸桿傳 動的效率、熱平衡計算及潤滑；蝸桿傳動受力分析和計算載荷；蝸桿傳動失效形 式和設計準則；蝸桿傳動材料和許用應力；蝸桿強度計算；蝸桿剛度計算；蝸桿 傳動的結構設計。重點 蝸桿傳動的基本參數和幾何尺寸計算； 蝸桿傳動受力分析；蝸桿強度計算;蝸桿剛度計算難點蝸桿傳動受力分析圖8.1蝸桿傳動1蝸桿，2 蝸輪第一節蝸桿傳動的特點和類型蝸桿傳動由蝸桿和蝸輪組成（圖8.1）， 用于傳遞交錯軸之間的運動和動力，通常 兩軸間的交錯角二=90。通常蝸桿1為主 動件，蝸輪2為從動件。一、蝸桿傳動的特點1、優點傳動比大；工作平穩，噪聲低，結構緊湊；在一定條件下可實現自鎖。2、缺點發熱大，磨損嚴重，

4、傳動效率低(一般為0.70.9);蝸輪齒圈常采用銅合金制造，成本高。二、蝸桿傳動的類型根據蝸桿形狀的不同，蝸桿傳動可分為圓桿蝸桿傳動、環面蝸桿傳動和錐面 蝸桿傳動三種類型，如圖8.2所示。(a)圓柱蝸桿傳動(b)環面蝸桿傳動圖8.2蝸桿傳動的類型錐面蝸桿傳動根據加工 方法不同，圓柱 蝸桿傳動又分 為阿基米德蝸 桿傳動(ZA 型)、法向直廓 蝸桿傳動(ZN 型)、漸開線蝸 桿傳動(ZI型) 和圓弧圓柱蝸 桿傳動(ZC型)等。前三種稱為普通圓柱蝸桿傳動，見圖8.3所示。A -I I(a)阿基米德蝸桿I門尉法向直廓蝸桿in in u ii(c)漸開線蝸桿圖8.3普通蝸桿的類型第二節圓柱蝸

5、桿傳動的基本參數和幾何尺寸計算在普通圓柱蝸桿傳動中，阿基米德蝸桿傳動制造簡單，在機械傳動中應用廣 泛，而且也是認識其他類型蝸桿傳動的基礎，故本節將以阿基米德蝸桿傳動為例， 介紹蝸桿傳動的一些基本知識和設計計算問題。一、蝸桿傳動的基本參數通過蝸桿軸線并垂直于蝸桿軸線的平面稱為中間平面，見圖6.4。在中間平面內，蝸桿與蝸輪的嚙合相當于齒條和齒輪的嚙合。因此，設計圓柱蝸桿傳動時， 均取中間平面上的參數和幾何尺寸作為基準。圖8.4阿基米德蝸桿傳動1、模數m和壓力角在中間平面上蝸桿傳動的正確嚙合條件是mai二嘰2 二 m8.1式中，mai 蝸桿的軸向模數；mt2 蝸輪的端面模數；m 標準模數，按表6.1

6、選取;:al 蝸桿的軸向壓力角；:t2 蝸桿的端面壓力角；:標準壓力角；蝸桿的導程角；-蝸輪分度圓柱上的螺旋角。表8.1常用標準模數值第一 系列i40i.25i.622.53.i5 456.38 i0i2.5i6 20253i.5第二 系列i.567 i2i42、蝸桿的導程角和蝸桿分度圓直徑di蝸桿分度圓柱螺旋線上任意一點的切線與端面所夾的銳角就稱為導程角。見圖6.4所示，將蝸桿分度圓展開，設zi為蝸桿的頭數，S為蝸桿螺旋線的導程，Pai 為蝸桿的軸向齒距，貝US =Zi Pai =Zi 兀m,理 SZiPaiZi8.2tan 1 =兀di兀didi圖8.4蝸桿分度圓柱展開

7、示意圖國家標準規定蝸桿分度圓直徑 di為標準值，且與模數m有一定的搭配關系， 詳教材上表8- 1所列。3、蝸桿頭數z1、蝸輪齒數z2和傳動比i蝸桿頭數zi，即蝸桿螺旋線的線數，通常zi為1、2、4、6。單頭蝸桿傳動比大，但傳動效率低；多頭蝸桿則正好相反。一般zi根據傳動比按表8.2 （教材上表8 2）選取。表8.2蝸桿頭數的選取傳動比i587I6I5 3230 80蝸桿頭數zi642I蝸輪齒數Z2 =izi。為了避免蝸輪輪齒發生根切，為了保證傳動平穩性，Z2不應小于28;但Z2過大，蝸桿直徑大，蝸桿支承跨距大，蝸桿剛度減小易撓曲、嚙 合精度降低。所以，一般取Z2 =2880。蝸輪傳動比i是蝸桿

8、轉速ni與蝸輪轉速n2之比。蝸桿傳動中，蝸桿轉動一周,蝸輪轉過zi個齒，即轉過ziz2轉，所以傳動比i也是蝸輪齒數Z2與蝸桿頭數zi之比8.3n2Zi、蝸桿傳動的幾何尺寸計算蝸桿傳動的幾何尺寸計算見教材上表 83第三節蝸桿傳動的效率、熱平衡計算及潤滑、蝸桿傳動的效率閉式蝸桿傳動的總效率由嚙合效率i、軸承效率2和攪油效率3三部分組成，即其中，當蝸桿主動時，嚙合效率1tan; 一般取2 3 = 0.95 0.97。所以，tan(Y + Pv )蝸桿傳動的總效率為tan Y=0.95 0.97 8.5tan(f + Pv )8.4式中，©為當量摩擦角，其值與蝸桿和蝸輪的材料、表面硬度、滑動

9、速度有關, 可查表得到（如陳良玉、吳瑞祥等人所編寫的機械設計基礎中均有數據表）設計蝸桿傳動時，若按T2 “ Ti計算蝸輪轉矩，總效率 可按蝸桿頭數Zi估取,見 p135。表8.3蝸桿傳動效率估計蝸桿頭數z11 （自鎖）124, 6開式傳動（召=1、2 ）總效率”0.40.7 0.750.75-0.820.85 0.950.6、蝸桿傳動熱平衡由于蝸桿傳動摩擦損失大，工作時發熱量很大。在閉式傳動中，若不及時散 熱，箱體內的工作溫度急劇升高，潤滑油的粘度極大降低，潤滑油膜因此被破壞, 磨損隨之加劇。所以，對于連續工作的閉式蝸桿傳動必須進行熱平衡計算，以保 證油溫t處于規定的范圍內。即8.61000R

10、 1 -.KtA -式中，t為環境溫度，一般取 20C； Pi為蝸桿傳動功率（kW）; Kt為箱體表面散 熱系數，通常取1017W/m2C； A為箱體的散熱面積（m2）,指箱體外壁與空 氣接觸而內壁被油飛濺到的箱殼面積； k 1為允許溫度，一般為7585C。如果油溫超過限制溫度或箱體散熱面積不足時，可采用下列措施提高散熱能力：(1) 增加散熱面積。在箱體外增加散熱片，散熱片面積按總面積的50%計算。(2) 在蝸桿的端部安裝風扇，加速空氣流通，散熱系數，此時刻取Kt =20282W/mC。(3) 在箱體油池中裝置蛇形冷卻水管，用循環水冷卻。(4) 采用壓力噴油潤滑，潤滑油循環冷卻。三、蝸桿傳動的

11、潤滑閉式蝸桿傳動一般采用油池潤滑或噴油潤滑， 可參考表6.4選用。當滑動速度 Vs>4m/s時，應采用上置式蝸桿，蝸輪帶油潤滑，這時，蝸輪的浸油深度為 1/3的 蝸輪頂圓直徑。開式蝸桿傳動采用定期加潤滑劑的潤滑方式。表8.4蝸桿傳動的潤滑方法滑動速度Vs/(m 0551010 1515 25>25潤滑方法油池潤滑油池潤滑或 噴油潤滑壓力噴油的油壓/MPa0.070.20.3第四節蝸桿傳動載荷、受力分析、失效形式和設計準則、蝸桿傳動的受力分析圖8.5所示為蝸桿傳動的受力情況。作用在齒面上的法向力Fn可分解為三個互相垂直的分力：圓周力Ft、徑向力Fr和軸向力Fa。由圖6.4中關系得圓周

12、力徑向力軸向力法向力Ft1Ft2Fr2Fn2%-Fa_Fa18.7=Ft2 tan_ - Fr1Ft2Ft2cos ： cos：cos cos：式中，Ti、T2 分別作用在蝸桿和蝸輪上的轉矩， N mm；T2 =i Ti圓周力Fti、Ft2各自產生的轉矩方向與蝸桿、蝸輪外加轉矩方向；軸向力Fa方向可按左右手法則來判定，徑向力 Fri、Fr2分別指向各自的中心圖8.4蝸桿傳動的受力分析二、計算載荷 計算載荷計算式為8.8Fnc 二 KF.式中，載荷系數K 一般取1.11.3之間值，工作載荷變化大，蝸桿圓周速度較高 時，取大值。三、蝸桿傳動失效形式和設計準則1、蝸桿傳動失效形式由于蝸桿的螺齒強度總

13、是大于蝸輪輪齒的強度，所以蝸桿傳動失效一般發生 在蝸輪輪齒上。蝸輪齒面的主要失效形式是齒面膠合、磨損和點蝕。2、設計準則對磨損、膠合和點蝕失效尚缺少較完善的計算方法，所以目前在設計過程中 對于閉式蝸桿傳動，通常按齒面接觸疲勞強度進行設計，避免蝸輪齒面的膠合和 點蝕；只有當Z280。或采用負變位的傳動時，才進行輪齒的彎曲強度計算；考慮膠合的因素，還應進行熱平衡計算。對于開式蝸桿傳動，只進行蝸輪輪齒的彎 曲疲勞強度計算。蝸桿工作中的強度計算，可以根據軸的強度計算方法進行危險截面應力計算； 為避免蝸桿的變形過大引起失效，對支承跨距大的蝸桿軸，須進行蝸桿的剛度驗 算。第五節 蝸桿傳動的材料和許用應力一

14、、蝸桿傳動所用材料蝸桿傳動失效形式可知，蝸桿、蝸輪的材料不僅要求具有足夠的強度和剛度， 同時必須具有良好的耐磨性、減磨性和抗膠合性。蝸桿常用材料為碳鋼和合金鋼，見表 6.5所示。高速重載及重要的蝸桿常用 15Cr和20Cr，并經滲碳淬火；也可用 45鋼、40Cr，并經淬火。不太重要的低速 中載的蝸桿，可采用40或45鋼，并經調質處理。蝸輪材料通常是指蝸輪輪緣部分的材料，需要選用減磨性和耐磨性較好的材 料，通常采用銅合金和鑄鐵，詳見表6.6。錫青銅具有良好的耐磨性，適用于Vs _3m/s和持續運轉的場合。鋁青銅機械強度高，減磨性稍差，一般用于Vs_4m/s 的傳動。灰鑄鐵僅適用于Vs :： 2

15、m/s的低速輕載傳動。表8.4蝸桿常用材料材料牌號熱處理硬度表面粗糙度45，40Cr，42SiMn，40CrNi，38SiM nMo表面淬火HRC = 45 551.6 0.815CrMn，20CrMn，20Cr，20CrNi滲碳淬火HRC = 58 631.6 0.840，45調質HB<2703.2表8.5蝸輪常用材料材料名稱及 牌號錫青銅鋁青銅黃銅灰鑄鐵ZCuSn10P1ZCuS n5Pb5Z n5ZCuAI10Fe3，ZCuAI10Fe3 Mn2ZCuZ n38M n2Pb2HT150，HT200適用w 25w 12w 10w 10w 2Vs/(m/s)二、材料的許用應力1、許用接

16、觸應力見教材表8-4。第六節蝸桿傳動的設計計算、蝸桿強度計算1、齒輪接觸疲勞強度計算接觸疲勞強度的校核公式.H=z.9-64KTr，MV dim Z2MPa8.9接觸疲勞強度的設計公式9.64KT2ZeL，H Z2、2mm38.10式中，Ze 材料的彈性系數，鋼制蝸桿與青銅或鑄鐵配對時，Ze =160、MPa由式8.10計算出m2di值，用教材上表8- 1確定模數m和蝸桿分度圓直徑di的 標準值。2、蝸輪輪齒彎曲疲勞強度計算蝸輪輪齒彎曲疲勞強度校核公式1.3KT2m2d1z2MPa8.11蝸輪輪齒彎曲疲勞強度設計公式m2d11.3KT2YFa3 mm8.12式中，YFa 蝸輪齒形系數，按蝸輪的

17、當量齒數 Zv = Z2. COS查表。用式8.12設計時，導程角可根據蝸桿頭數估取，然后計算求得m2d1值，用教材上表8- 1確定模數m和蝸桿分度圓直徑d1后，再校驗 的值二、蝸桿剛度計算校核公式8.13式中，E 蝸桿材料的彈性模量，N/mm2，鋼制蝸桿取2.07X 105N/mm2;I 蝸桿危險截面慣性矩，mm4, I Jdf164；L 蝸桿兩支承間距離，mm,由結構設計確定，初算時可取 L=0.9d2ly 許用撓度，mm,可取 lyl- 0.001 0.0025 di。第七節蝸桿傳動的結構設計一、蝸桿的結構蝸桿一般加工成與軸一體的蝸桿軸，當蝸桿直徑比軸的直徑大得很多時，蝸 桿和軸分開制造，然后裝配成一體。按蝸桿螺旋部分的加工方法的不同可分為銑 制蝸桿和車制蝸桿。L _1TL-(a)銃制蝸桿(b )
