國脈信息學院射頻課程重點資料

1、 第一章1、 接收機的系統結構及類別接收機的系統結構：輸入回路、主頻放大器、本地振蕩器、混頻器、中頻放大器、檢波器、輸出變換器、天線、電源等。接收機的類別：零中頻接收機、低中頻接收機、超外差接收機、寬帶-雙中頻接收機、采樣接收機、數字接收機。2、 非線性的概念非線性是指輸出輸入不按比例，不成直線的關系。3、 線性電路與非線性電路的主要區別 P9線性電路與非線性電路在時域上不滿足疊加定理，頻域上輸出新的頻率分量。4、 藍牙系統提交抗干撓的方式 p5通過采用跳頻、短數據包和自適應發射功率來進行調節及提交抗干撓能力。 第二章1、 高頻功率放大器的種類及關注的兩個參數按工作頻帶的寬窄，可分為窄帶高頻功

2、率放大器和寬帶高頻放大器。參數：效率和輸出功率。2、 特征頻率GBW的概念增益為1dB時所對應的頻率為特征頻率。即電流增益值降為1時晶體管的工作頻率。3、通角的計算（波形系數g()與通角的關系、輸出功率（效率）與通角的關系）波形系數g()= Icm / Ico集電極利用系數= Ucm / Ucc集電極效率c= 1/2* g()* 減小Ic*Uce反通角可減少Pc，通角越小，Ic越集中在Ucmin附近，集電極損耗也就越小。當晶體管允許損耗功率PC一定時， C越高， 輸出功率Po越大。 4、輸入輸出的主要特性（解析法要會）輸入特性：Ib-Ube輸出特性：Ic-Uce轉移特性：Ic-Ube下圖為理想

3、化的轉移特性和輸出特性解析法如下：（晶體管特性放大區的表示式可寫為iC=gm(uBEUBE(on)， uBEUBE(on) 截止區的表示式可寫為iC=0, uBEUBE(on)在飽和區， 用這些特性曲線從放大區進入飽和區的臨界點相連起來的一條直線加以近似， 這條直線叫臨界線， 其斜率用Scr表示 iC=ScruCE）晶體管外部電壓為： uBE=UBB+Ubm cost,uCE=UCCUcm cost因此放大區晶體管集電極電流為 iC=gm(UBB+Ubm costUBE(on)） 當t=時， iC=0， 則當UBB=UBE(on)時，=90°；當UBB<UBE(on

4、)時，</2； 當UBB>UBE(on)時， >/2。 當t=0時， 有iC=iCmax=gm(UBB+UbmUBE(on)=gm · Ubm(1cos)由此可得，集電極余弦脈沖電流的解析表示式為圖解法如下:已知放大區集電極電流表示式為 iC=gm(UBB+Ubm costUBE(on)）又根據uCE=UCCUcm cost寫出：這樣， 可得確定C點uBE=uBEmax=UBB+UbmuCE=uCEmin=UCCUcm再取t=/2,則確定B點uBE=UBBuCE=UCC確定D點:連C、 B兩點， 與橫軸交于A點，CA直線即為放大區的動態特性。截止區(iC=0)的動態

5、特性是橫軸上的一段，其端點D可這樣確定： 取t=， 則uBE=UBBUbmuCE=UCC+Ucm=uCEmax其對應的工作點即為D點。 折線CAD即為諧振功率放大器的動態特性曲線5、晶體管工作區間的判斷=180，g()<=1, max=50%,放大器工作在甲類=90，g()=/2, max=78.5%,放大器工作在乙類<90，g()隨減小而增大, max=100%,放大器工作在丙類工作狀態：欠壓狀態，臨界狀態，過壓狀態6、諧振功率放大器的工作狀態的判斷和影響 （1）諧振功率放大器有三個工作狀態：欠壓，過壓，臨界，其中，工作狀態是根據Ube=Ubemax、Uce=Ucemax時瞬時工

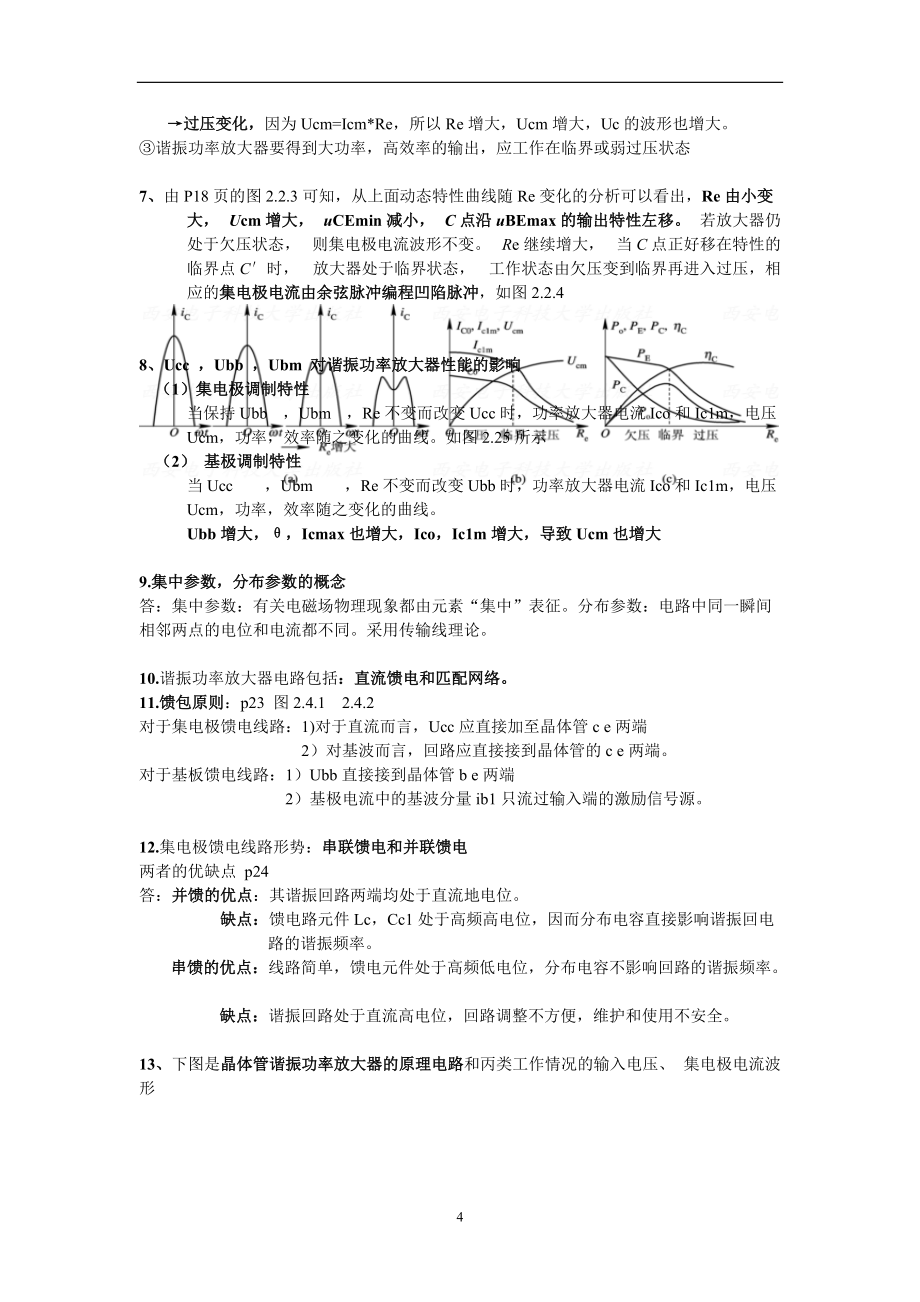

6、作點在靜特性曲線上所處的位置確定的。其中，放大區欠壓狀態，臨界區臨界狀態，飽和區過壓狀態 （2）諧振功率放大器的工作狀態必須由Ucc ，Ubb ，Ubm ，Ucm這四個參量決定的，缺一不可。 C點工作于欠壓狀態，C 點工作于臨界狀態，C點工作于欠壓狀態 Ucc ，Ubb ，Ubm不變時，Re改變，則Re從小到大變化時，工作狀態由欠壓臨界過壓變化，因為Ucm=Icm*Re，所以Re增大，Ucm增大，Uc的波形也增大。諧振功率放大器要得到大功率，高效率的輸出，應工作在臨界或弱過壓狀態7、由P18頁的圖2.2.3可知，從上面動態特性曲線隨Re變化的分析可以看出，Re由小變大， Ucm增大， uCEm

7、in減小， C點沿uBEmax的輸出特性左移。 若放大器仍處于欠壓狀態， 則集電極電流波形不變。 Re繼續增大， 當C點正好移在特性的臨界點C時， 放大器處于臨界狀態， 工作狀態由欠壓變到臨界再進入過壓，相應的集電極電流由余弦脈沖編程凹陷脈沖，如圖2.2.48、Ucc ，Ubb ，Ubm 對諧振功率放大器性能的影響 （1）集電極調制特性當保持Ubb ，Ubm ，Re不變而改變Ucc時，功率放大器電流Ico和Ic1m，電壓Ucm，功率，效率隨之變化的曲線。如圖2.25所示（2） 基極調制特性當Ucc ，Ubm ，Re不變而改變Ubb時，功率放大器電流Ico和Ic1m，電壓Ucm，功率，效率隨之變

8、化的曲線。Ubb增大，Icmax也增大，Ico，Ic1m增大，導致Ucm也增大9.集中參數，分布參數的概念答：集中參數：有關電磁場物理現象都由元素“集中”表征。分布參數：電路中同一瞬間相鄰兩點的電位和電流都不同。采用傳輸線理論。10.諧振功率放大器電路包括：直流饋電和匹配網絡。11.饋包原則：p23 圖2.4.1 2.4.2對于集電極饋電線路：1)對于直流而言，Ucc應直接加至晶體管c e兩端2）對基波而言，回路應直接接到晶體管的c e兩端。對于基板饋電線路：1）Ubb直接接到晶體管b e兩端2）基極電流中的基波分量ib1只流過輸入端的激勵信號源。12.集電極饋電線路形勢：串聯饋電和并聯饋電兩

9、者的優缺點 p24答：并饋的優點：其諧振回路兩端均處于直流地電位。缺點：饋電路元件Lc，Cc1處于高頻高電位，因而分布電容直接影響諧振回電路的諧振頻率。串饋的優點：線路簡單，饋電元件處于高頻低電位，分布電容不影響回路的諧振頻率。缺點：諧振回路處于直流高電位，回路調整不方便，維護和使用不安全。13、下圖是晶體管諧振功率放大器的原理電路和丙類工作情況的輸入電壓、 集電極電流波形第三章1.振蕩器的分類p40答：按所產生的波形：正玄波振蕩器，非正弦波振蕩器按所產生振蕩的工作原理：反饋式振蕩器、負阻式振蕩器2.振幅、相位平衡的條件振蕩條件是 =1， 這是振蕩的必要條件。 答：振幅平衡條件：反饋電壓的幅值

10、等于放大器的輸入電壓的幅值、A · F=1（Uf=Ui）相位平衡條件：反饋電壓vf與輸入電壓vi同相，即正反饋A+F=2n (n=0, 1, 2， )放大特性曲線 Uo與Uf的關系曲線3.穩定條件1)振幅穩定的條件在振幅穩定條件的平衡點p上，都具有放大特性斜率小魚反饋特性斜率的特點。當F=常數時， 振幅穩定條件為<90屬于硬激勵方式；>90 屬于軟激勵方式，能自激起振。對于曲線（0A）采用軟激勵方式對于曲線（0A）采用硬激勵方式內穩幅方式：放大器增益A隨Ui變化。外穩幅方式：反饋網絡的反饋系數F隨電壓Vi變化2）相位穩定條件要保證相位的穩定，必須有一個相頻特性斜率為負的網

11、絡則相位穩定條件為4、三端式的判斷（是否起震，類型）1) 起震條件：1.A·F>1（Uf>Ui） 2. =2n2）“射同基反”原則 P46（“源同柵反”）答：即晶體管三端式振蕩器電路中射極分別接到基極和集電板的電抗原件的性質相同，而基極分別接到射極和集電極板的電抗原件的性質相反。5.電容三端式與電感三端式的優缺點。答：電容式：波形質量好，頻率穩定度高，適于交頻工作。 電感式：波形失真大，不適用交頻工作。 第四章1. RC振蕩器的分類：RC移相振蕩器和RC選頻振蕩器2. 噪聲特性：頻譜、功率譜密度、等效噪聲帶寬。3.功率信噪比與噪聲系數的概念答：功率信噪比：信號功率與噪聲功

12、率之比記為E/N.用分貝表示記為10lg（Ps/Pn）噪聲系數Nf的定義：在便準信號源激勵下輸入端的功率信噪比Psi/Pni與輸出端的功率信噪比Pso/Pno的比值。即Nf=（Psi/Pni）/（Pso/Pno）。用分貝表示是：Nf（dB）=10lg（Nf）對于無噪聲理想的電路，Nf=0dB，對于有噪聲的電路，其dB值為正數 級聯系統Nf受第一級影響最大。4. 噪聲：有用信號以為的其他一切無用信號。（系統內部產生的無規則的欺負擾動） 噪聲的種類：電阻熱噪聲功率譜為4kTR。晶體管噪聲包括：電阻熱噪聲、散粒噪聲（白噪聲）、分配噪聲（頻率越高，分配噪聲越大）、1/f噪聲又稱閃爍噪聲或低頻噪聲（消除

13、1/f噪聲的技術：斬波技術）5、 射頻小信號放大的主要技術指標增益：表示放大器對輸入有用信號的放大能力Au=Uo/Ui 通頻帶：放大器在中心頻率的增益下降到3dB時的上限截止頻率與下限截止頻率之差。 選擇性：放大器對同頻帶以為的干擾信號的濾除能力或衰減抑制能力。線性范圍：a。1dB壓縮點：對應于輸入信號幅值Uim，增益比線性放大增益下降1dB的那點 b。三階互調截止IP3：通常用三階互調截點IP3來衡量三階互調失真的程度。定義為三階互調功率達到和基波功率相等的點。6、S參數的相關概念（反射，增益，匹配）一組S有四個單元，分別為S21，S12，S11，S22。其中，下標1代表輸入端口，下表2代表

14、輸出端口。S21稱為順向傳輸系數，代表輸出隊輸入的增益；S12稱為逆向傳輸系數，代表輸出端到輸入端的逆向增益；S11和S22分別稱為輸入反射系和輸出反射系數，體現輸入端和輸出端的反饋損耗。反射系數越小越匹配。7、寬頻帶放大器（GBW，帶寬拓展技術）P107GBW（1）寬頻帶放大器的設計目標為工作頻帶內獲得相對較平坦的功率增益，而不再是獲得最大功率增益。在寬頻帶放大器設計中，往往要以犧牲功率增益來換取寬頻帶的功率增益的平坦特性。（2）增益帶寬積：G*BW或Au*Fh 增益帶寬積越大，放大器性能越好。 帶寬拓展技術（1）組合電路技術寬頻帶放大器設計要點：要求提高上限截止頻率，展寬通頻帶，一般在集成

15、的快頻帶放大器內部廣泛采用共射共基組合電路。（2）補償性匹配電路技術 其中，（2）（3）為常用的設計（3）負反饋網絡技術（4）平衡放大技術8、低噪聲放大器（LNA）的四個特點P111（簡略概括）（1）LNA位于接收機的前端，要求其噪聲越小越好，還要有一定的增益大不宜過大。（2）LNA必定是一個小信號線性放大器，要求有足夠大的線性范圍，且增益最好是可調節的。（3）LNA一般通過傳輸線直接和天線相連，放大器的輸入端必須和它們很好的匹配，已達到功率最大傳輸或噪聲系數最小的目的，并保證濾波器的性能。（4）應具有一定的選頻功能，抑制帶外和鏡像頻率干擾，因此LNA一般是頻帶放大器。 就LNA設計而言，在射

16、頻段有源器件最適合的參數就是S參數了。第五章1.調制的概念：把語音，圖像或數據生成的基帶信號作為調制信號，另外產生載波，用調制信號改變載波的主要參數，使之按調制信號規律變化，生成已調波，這一過程稱為調制。調幅的概念：用U（調制信號）改變 Ucm（載波幅度），生成振幅隨U線性變化的已調波，這種調制稱為振幅調制，簡稱調幅。角度調制的概念：利用調制信號改變載波總相角的過程成為角度調制。2、調制的分類：振幅調制（AM），頻率調制（FM），相位調制（PM）調幅信號的分類：普通的調幅信號，雙邊帶調幅信號，單邊帶調幅信號（1）普通的調幅信號A時域表達式：（2）雙邊帶調幅信號DSB（目的：為了減小載波功率，提

17、高功率利用率）時域表達式：帶寬：BWdbs =2 Pdsb=Psb=1/4 Usm2 / Rl（3）單邊帶調幅信號SSB（目的：進一步減小功率，提高頻帶利用率）時域表達式：取上邊帶時：取下邊帶時：帶寬：BWdbs =1總平均功率：SSB實現方式：（A）相移法：對寬帶網絡要求高 （B）濾波法：對濾波器要求高2.振幅調制原理:基于乘法器的非線性器件調幅和線性時變電路調幅（Ic的非線性泰勒展開）1)線性時變電路調幅的概念：采用調制信號和載波疊加成為交流輸錄電壓，共用產生輸出電流，但要求調制信號為小信號，載波為大信號2）那些器件不用來實現線性時變電路調幅？答：晶體管放大器，場效應管放大器，差分對放大器

18、，雙差分對放大器，二極管電路都不用來實現線性時變電路調幅。3）單向開關函數和雙向開關函數單向開關函數 雙向開關函數 4）晶體管放大器調幅3、包絡檢波的種類：二極管峰值檢波，并聯型二極管包絡檢波，晶體管峰值包絡檢波。1)二極管峰值檢波放電時，時間常數：=RC，則要求Wc <=RC<=2）檢波失真：惰性失真、負峰切割失真3）同步檢波：乘積型同步檢波和疊加型同步檢波4)普通調幅信號不用包絡檢波方式解調。而雙邊帶調幅信號和單邊帶調幅信號不可用包絡檢波方式。只能用同步檢波方式解調。4、失真的概念（包絡失真，非線性失真在）減小的方法。包絡失真：輸出電壓的包絡線不完全按調制信號規律變化。因為沒有

19、出現新的頻率分量所以為線性失真。非線性失真：輸出電壓中出現新的頻率力量。減小或消除包絡失真和非線性失真的方法：采用平方率器件，改變交流輸入電壓和采用平衡對消技術。6、線性時變電路調幅原理（載波是大信號，改變工作點，調制信號是小信號，線性工作，載波改變工作點進而改變參數）7、晶體管放大 Ic=Gm（Uc+Um）8、本振信號的產生 P162雙邊帶調幅信號Udsb同步檢波時，可以直接從Udsb提取本振信號，電路框圖如下 Uol Uo2Udsb 平方器 帶通濾波器 二分頻器 U1經過中心頻率為2Wc，帶寬小于4帶通濾波器，取出頻率為2Wc的電壓Uo2 ，再對其二分頻，就得到了與載波同步的本振信號U1。第六章1、混頻器的原理（線性時變電路）混頻：在不改變調制信息的前提下，改變已調波的載波頻率的過程混頻的實質：實現頻譜的線性轉移注意符號：混頻前的已調波：
