1、數字高程模型實驗1基于直接內插的DEM模型構建一、實驗目的(1) 應用ArcGIS中IDW、樣條函數內插、局部多項式內插獲得DEM地形曲面，并對比分析各種內插模型的差異性；(2) 熟練掌握DEM直接構建法的基本技術流程與關鍵技術點。二、實驗數據 Points離散高程點數據和dem數據；ArcGIS Desktop9.3三、實驗步驟1、環境準備a) 首先加載數據，通過Add Data將Points和dem數據加載進來；b) 通過Spatial Analyst 模塊中的Option，設置數據默認保存路徑；2、反距離加權法構建DEM a) 選擇Spatial Analyst下拉菜單中的Interpo

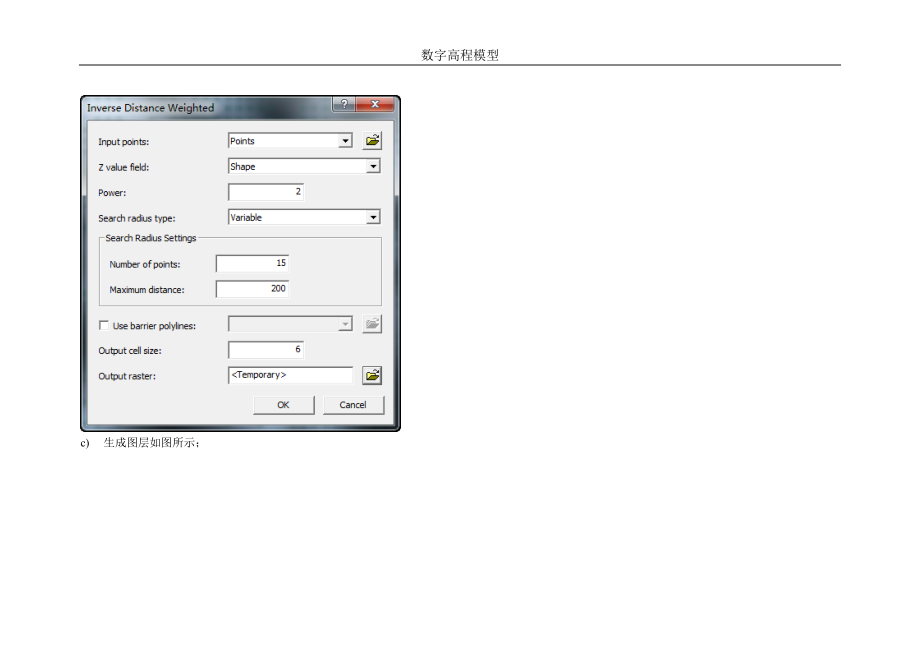

2、late to raster中的Inverse Distance Weighted；b) 設置權重為2，點數為15，距離為200，如圖所示；c) 生成圖層如圖所示；d) 同樣，設置權重為5，點數為20，距離為300；e) 生成結果如圖所示；3、 利用Spline的規則樣條函數構建DEM 1) 選擇Spatial Analyst下拉菜單中的Interpolate to raster中的Spline；2) 設置權重為1.點數為12，單擊OK；3) 生成的結果如圖所示；4) 同樣，設置權重為1，點數為205) 生成的結果如圖所示；4、利用Spline的張力樣條函數構建DEM (1) 選擇Spatia

3、l Analyst下拉菜單中的Interpolate to raster中的Spline；(2) 在對話框中設置權重為1，點數為12，在Spline Type中選擇Tension，單擊OK；(3) 生成的結果如圖所示；(4) 同樣，設置權重為1，點數為20，在Spline Type中選擇Tension，單擊OK；(5) 生成的結果如圖所示；4、 利用局部多項式內插獲得DEM地形曲面（1） 選擇Spatial Analyst下拉菜單中的Interpolate to raster中的Kriging；（2） 設置點數為12，Kriging Method為Ordinary，單擊OK；（3） 生成的結果

4、如圖所示；（4） 選擇Spatial Analyst下拉菜單中的Interpolate to raster中的kriging，選擇Kriging Method為Universal，點數設置為12，單擊OK；（5） 生成后的結果如圖所示；6、陰影效果對比（1） 選擇Spatial Analyst下拉菜單中的Surface Analysis 中的Hillshade；（2） 在 Hillshade 對話框中設置Input surface 圖層為dem 圖層，單擊OK；（3） 生成的陰影效果圖，如圖所示；（4） 同樣，選擇（5） 生成的陰影效果圖如圖所示；（6） 兩者疊加對比效果圖，如圖所示；7、 等
