建甌電話網優化的探索(畢業設計論文)

1、摘要:本文就建甌市電話網的現狀,根據通信發展的趨勢,對 傳輸網、交換網、 接入網技術應用情況進行分析,提出建市電話網優 化的思路。關鍵詞:接入網 交換網 傳輸網 網路優化一、引言本地電話網, 主要由中繼傳輸網、 交換網和用戶接入網三大部 分組成, 目前在本地電話網上傳送的除少量的低速數據業務外, 主要 仍是傳送話音信號。隨著改革開放的深化,市場經濟日益活躍,人們 不僅不滿足于話音通信,而且對數據通信的速率也提出了更高的要 求, 隨著計算機事業的發展人們還要求通信線路上傳遞高速率的數據 及圖像。有線電視 (CATV的推廣,為了不因重復建設造成浪費,要求 通信線路能承載 CATV 。也就是說,用戶

2、線傳送的信號由單一的話音 信號變?yōu)槎喾N業務信號, 在數字網中把各種通信業務綜合在一起, 如 將電話、傳真、電報、圖像、數據等均納入一個網中,這就是綜合業 務數字網 (ISDN。 近年來, 建甌市電話網中的中繼傳輸和交換兩部分 已實現數字化, 只要將用戶接入網數字化后, 就可向用戶提供端到端 的數字連接,即可實現綜合業務數字網 (ISDN,因此,靈活地采用各 種用戶接入網技術來解決通信的需要便顯得非常重要。 這也就是我們 要探索建甌用戶接入網發展方向的原因之所在。二、接入網技術的應用分析建甌市地處福建省北部,武夷山的東南側,全市面積 4233.1平方公里,人口約 50萬人,電話普及率不高。目前,

3、城區的用戶接 入全部仍采用主干電纜, 配線電纜等雙絞銅線, 部分鄉鎮村采用光纖 數字用戶環路載波和銅纜方式收容到相應的端局, 因此, 城區的用戶 接入網主要應考慮解決話音,數據、圖像三網合一的問題,鄉鎮村主 要是滿足話音通信,盡可能具備傳送 CATV 條件。為了充分發揮現有 銅纜接入網的能力和降低通信網建設的成本, 同時考慮適應未來通信業務的發展。我們必須深入了解接入網技術,明確接入網發展趨勢, 確立采用接入網技術對策。(一 線對增容 (PairGain傳輸系統線對增容系統是利用普通電路線在交換局與用戶終端之間傳 送多路電話的復用技術,采用不 同的高效話音編碼技術,在一對用 戶線上可以雙向傳送

4、 2路 (0+2、 4路 (0+4、 8路 (0+8數字話音,或 在二對用戶線上雙向傳送 7路數字話音的數字環路復用設備, 傳送距 離一般為 3-5KM 。由于這種線對增容系統不能保證用戶間實現 64Kbit/s端口到端口的透明傳輸,過多采用這類系統必將對全網的 通信質量造成影響。 因此, 這種設備只能作為臨時解決用戶線不足的 應急措施,而不能納入接入網發展規劃。(二 高速數字用戶環路設備 (HDSC高速數字用戶環路傳輸技術是一種基于現有普通銅線的傳輸 技術, 它采用先進的數字信號自適應均衡技術和回波抵消技術, 以此 消除傳輸線路中近端串音、 脈沖噪聲、 波形噪聲和線路阻抗不匹配而 產生的回波

5、對信號的干擾,從而能夠在現有的普通電話雙絞銅線 (兩 對或三對 上全雙工傳輸 2Mbit/s速率的數字信號,無中繼傳輸距離 達 3-5KM 。 目前 HDSL 技術已經比較成熟,它為用戶提供 30B+D, 2Mbit/s業務,也可以用來傳送 30路話音進行普通電話業務的擴容。 考慮 HDSL 技術現狀, 近期采用 HDSL 系統, 充分利用現有銅線資源實 現用戶擴容和解決部分用戶對寬帶業務的需求是可行的。但 HDSL 系 統不能傳送 2Mbit/s以上的信息,傳輸距離不超過 5KM 。只能作為建 設接入網的過渡措施。(三 非對稱數字用戶環路 (ADSL傳輸系統非對稱數字用戶環路 (ADSL技術

6、是基于普通電話線傳送寬帶 業務。 ADSL 系統由局端收發機和用戶端收發機兩部分組成。這種收 發機實際上是一種高速調制解調器。 ADSL 的非對稱性表現在局端到用戶端下行速率一般在 1.5-6Mbit/s之間, 在 0.5mm 雙絞銅線上傳送 距離可達 3.6KM, 低速上行信道速率一般在 16-640Kbit/s之間。 ADSL 信號和基本音頻電話信號 (4KHZ以下 通過普通電話業務分離器無源 藕合到普通電話線上, 其高速下行信道可向用戶傳送視頻、 音頻信息 及控制、開銷信號。低速上行信道可傳輸普通電話業務,或通向網絡 的控制開銷信號,也就是說 ADSL 在普通電話線上傳送電話業務的同 時

7、,可向用戶單向提供 6Mbit/s速率的寬帶業務。但是 ADSL 技術目 前還不成熟,設備價格昂貴,近期不可采用。(四 混合光纖 /同軸電纜 (HFC系統混合光纖 /同軸電纜 (HFC系統是以光纖為主要傳輸媒介, 采用 有源光纖技術,同軸電纜到用戶, HFC 系統是一種寬帶綜合業務接入 平臺,通過頻分復用方式 , 可傳送話音、數據、模擬廣播電視、數字 視頻等業務, 從信號在節點進行光電轉換后, 經同軸電纜送至設置在 用戶家中網絡接口單元, 網絡接口單元將送至用戶設備的信號分解成 兩個電話信號(或一個電話信號與一個話帶數據信號 和一個視像信 號, 用戶利用現有的電視機就能通過外接電纜接收模擬電視

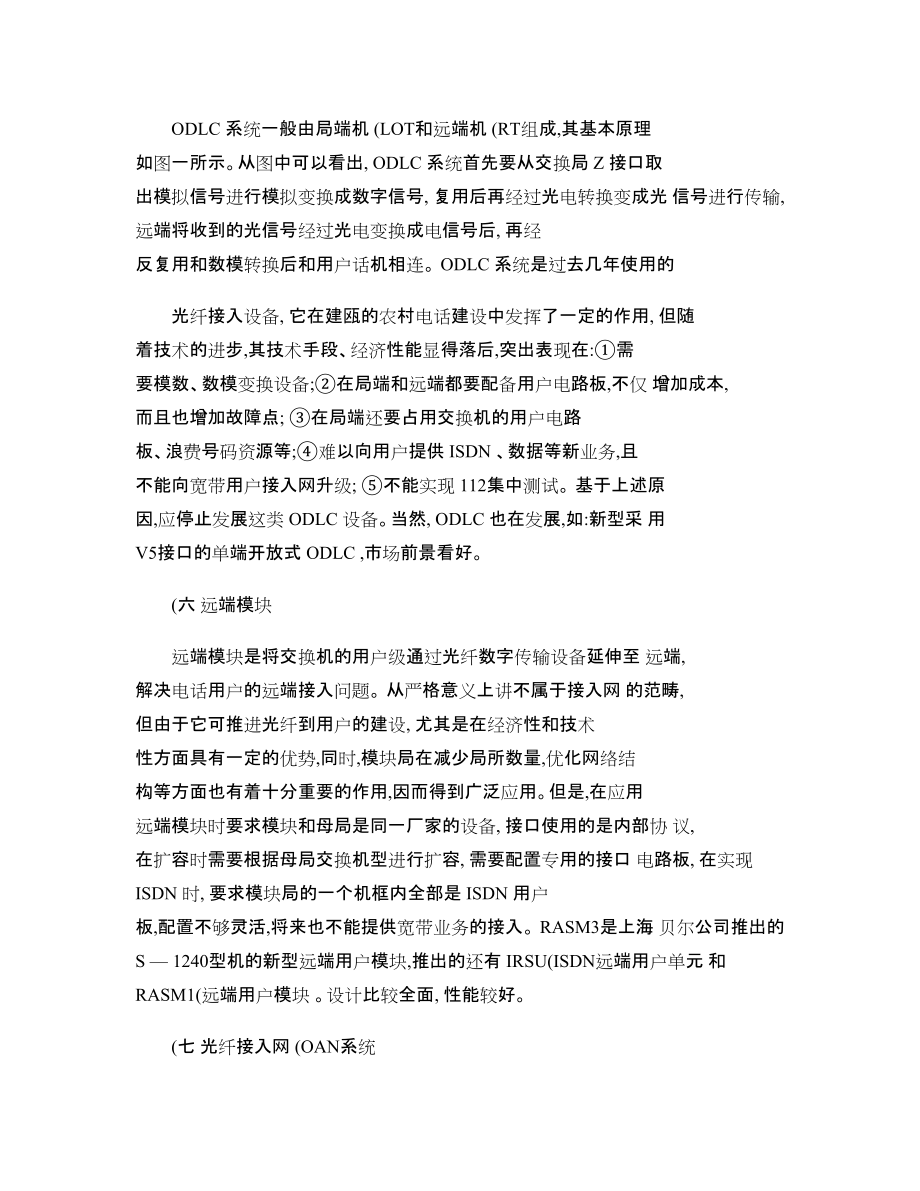

8、信號。 HFC 具有頻帶寬、容量大、點到多點傳輸?shù)奶攸c(diǎn) , 因此發展 HFC 更適合有 線電視傳輸?shù)男枰?。目前建甌市未與廣電部分達成建設 CATV 的有關 協議, 而且在建甌電話業務已基本做到一戶一線, 故此方案不論在經 濟上還是技術上是不可取的。 然而, 廣電部門正試圖以 HFC 技術競爭 電信業務市場。(五 光纖數字環路載波系統 (ODLCODLC 系統一般由局端機 (LOT和遠端機 (RT組成,其基本原理 如圖一所示。從圖中可以看出, ODLC 系統首先要從交換局 Z 接口取 出模擬信號進行模擬變換成數字信號, 復用后再經過光電轉換變成光 信號進行傳輸, 遠端將收到的光信號經過光電變換成

9、電信號后, 再經 反復用和數模轉換后和用戶話機相連。 ODLC 系統是過去幾年使用的光纖接入設備, 它在建甌的農村電話建設中發揮了一定的作用, 但隨 著技術的進步,其技術手段、經濟性能顯得落后,突出表現在:需 要模數、數模變換設備;在局端和遠端都要配備用戶電路板,不僅 增加成本, 而且也增加故障點; 在局端還要占用交換機的用戶電路 板、浪費號碼資源等;難以向用戶提供 ISDN 、數據等新業務,且 不能向?qū)拵в脩艚尤刖W(wǎng)升級; 不能實現 112集中測試。 基于上述原 因,應停止發展這類 ODLC 設備。當然, ODLC 也在發展,如:新型采 用 V5接口的單端開放式 ODLC ,市場前景看好。(六

10、 遠端模塊遠端模塊是將交換機的用戶級通過光纖數字傳輸設備延伸至 遠端, 解決電話用戶的遠端接入問題。 從嚴格意義上講不屬于接入網 的范疇, 但由于它可推進光纖到用戶的建設, 尤其是在經濟性和技術 性方面具有一定的優勢,同時,模塊局在減少局所數量,優化網絡結 構等方面也有著十分重要的作用,因而得到廣泛應用。但是,在應用 遠端模塊時要求模塊和母局是同一廠家的設備, 接口使用的是內部協 議, 在擴容時需要根據母局交換機型進行擴容, 需要配置專用的接口 電路板, 在實現 ISDN 時, 要求模塊局的一個機框內全部是 ISDN 用戶 板,配置不夠靈活,將來也不能提供寬帶業務的接入。 RASM3是上海 貝

11、爾公司推出的 S 1240型機的新型遠端用戶模塊,推出的還有 IRSU(ISDN遠端用戶單元 和 RASM1(遠端用戶模塊 。設計比較全面, 性能較好。(七 光纖接入網 (OAN系統光纖接入網是指在本地交換機或遠端交換模塊與用戶之間, 采 用光纖通信的傳輸系統, 用光纖作為主要傳輸媒體來取代傳統的雙絞 銅線。主要由光線路終端 (OLT,光配線網 (ODN,光網絡單元 (ONU等部分組成, 光接入網目前主要要求與帶 V5 1和 V5 2接口的交 換機互連; ODN 主要完 成光信號功率分配。為 OLT 和 OUN 之間提供光傳輸手段; ONU 主要是為光接入網提供直接或遠端的 用戶側接口, 并將

12、光信號進行光電轉換后送至用戶設備。 根據光纖向用戶延伸的距 離, 即 ONU 在光接入網中處的具體位置不同, 光接入網可劃分為光纖 到路邊 (FTTC、 光纖到大樓 (FTTB、 光纖到家 (FTTH和光纖到辦公室 (FTTO等幾種基本應用形式 光纖接入網的組網有點對點、 星形、 鏈 形、環形等組網方式,通過 V5接口主要支持以下三類業務:(1電 話 網 用 戶 的 接 入 支 持 模 擬 用 戶 和 用 戶 交 換 機 的 接 入 。 (2ISDN接入 支持 2B+D的基本速率接入和 30B+D的基群速率接 入 (3用于無帶外信令的半永久租用線路或永久租用線路,可以 是模擬用戶,也可以是數字

13、用戶。半永久租用線路通過 V5接口, 永久租用線路旁通 V5接口。 除了 話音、數據、圖像等窄帶業務外,主要接入網還將承擔未來寬帶業務 的接入,目前主要提供 CATV 的傳輸功能。 從經濟角度看, 當用戶主干電纜容量達 2000線以上,長度超過 2KM 時,光纖接入比現有銅線用戶環路更經濟。此外,它還具有占管孔少,維護 方便,適應未來發展等諸多優點。 (八 固定無線接入系統 固定無線接入系統又稱無線本地環路 (WLL系統,用來代替用戶網中銅線, 提供連接交換機與固定電話 (辦公室、 家庭等 之間的用戶環 路,與移動通信系統的技術要求有本質的不同。 無線本地環路系統主要由 3部分組成:基站控 制

14、器 (BSC、基站 (BS和用戶終端 (SU。用戶終端分布在各個用戶所在地, 直接或通過室內、 樓內配線與各種通信終端 (電話、傳真機、計算機等 相連。 基站提供與用戶終端之間的無線收發信道。 控制器一方面對全系 統,尤其是無線信道的分配進行控制。 無線本地環路 (WLL主要采用兩種技術:1、公用移 動網技術 如 FDMA 、 TDMA 、 CDMA 蜂窩系統技術,主要用于人口密 度低或業務普及率低的欠發達地區,或地形條件差難以鋪設線路的地區,其基站輸出功率高,頻率相對較低, 覆蓋半徑可達 50KM 左右 (無阻擋,即采用大區制,一般無需考慮越區切換和漫游等問題,且多為固 定用戶。用戶側無線終

15、端經轉換設備直接和固定話機相連。 2、無繩電話技術 如 DECT 、 PHS 等。 這種系統主要用于人口密度較高,已難再增設新線路的地方。 基站功率小, 至室內無線終端的距離通常 僅為 500-1500M 左右。無繩技術還能向用戶提供有限范圍的移動性,如在住宅附近 100M 左右移動, 這時基站密度較大,并需考慮越區切換。 較為完備的系統可發展為具有個人通信性能的域內第二通信 網。 (九 關于接入網的 V5接口 ISDN 業務的引入,要求用戶 終端設備與本地交換局之間實現透明的數字連接,為此交換應具有 數字用戶接入的數字接口稱為 V 接口。 由于 V1-V4接口標準程度不足, 難以適應用戶接入

16、網范圍的多種傳輸媒介,多種接入配置和業務的要求。因此,產生了 V5接口。 V5接口按照連接的 2Mbit/s的PCM 鏈路數及用戶接入網具有的功能又分為 V5.1和 V5.2接口。 V5.1接口用一條 2Mbit/s鏈路 (PCM30連接交換機與用戶接入網,用 戶接入網不含集中器功能,它支持 PSTN(包括單用戶和 PABX 接入、 ISDN 基本接入。 V5.2接 口最多可接 16條 2Mbit/s鏈路,它所對應的用戶接入網里可含集中 器功能,它除了支持V5.1接口的業務外,還可支持 ISDN 基群速率接入 (即支持 30B+或支持 HO 、 H12和 n ×64Kbit/s業務

17、。 今后還會提出支持 STM-1速 率的 V5.3接口和支持寬帶 ISDN 的 V5.B 接口。 二、 交換網 現 狀分析 目前建甌本地電話交換網為星形結構, 市內設一個中心匯 接局,它是全市電話交換的匯接中心,負責本市農村各端局的長途電話和本地網電話的匯接,隸屬南平 C3本地網。 市局交換機采用 S1240E 型機,有五個鄉鎮端局采用 DS-2000B 型機,有四個鄉鎮端局采用 HAX-8000型機, 有二個鄉鎮端局采用 HJD-268型機, 有二個鄉鎮采用 S-1240遠端模塊 RSU ,裝機容量除南雅、東峰為 1000門外,其余均為 500門,各端局與匯接局間采用中國 1號隨路信令 (即

18、 R2信令 RSU 局與母局采用內部共路信令。 S-1240E 型機,采用分散控制方式,話務承 載能力強,軟件修改靈活、功能較全、性能穩定、技術后援有保障,但該機耗電大,無 N-ISDN 功能,未提供 V5接口。其 遠端模塊 RSU 容量小,無內部交換功能, 一遇 “死機” 救 “活” 很費時。 上海貝爾公司新進推出的 S-1240J 型機具有 N-ISDN 功能,在此基礎上于 1998年上半年將提供 V5接口, 同時推出新設計的大容量遠 端模塊 RASM3。 DS-2000B 和 HAX-8000型機,性能較穩定,容量小,業務功能少,難以開通 NO 7信 令,不能提供 V5接口,維護簡單,這

19、兩種機型不能滿足未來通信業務發展的需要,不能平滑擴容, HAX-8000型機 CPU 故障較多,計費部分工作穩定性較差。 現行組網方式存在著以下問題:(1端局?jǐn)?shù)量 多且容量小,各端局均接至一個中心匯接局, 若該匯接局出現意外災情或全局性阻斷, 各端局通信將 全面阻斷。 (2市區只有一個交換局, 不能實現服務區重疊覆蓋, 無法保障重要用戶單位的通信安全 可靠性。 (3交換設備機型多,不易實現集中監控和集中維護。 (4轉接次數多。 (5大部分端局急待 擴容。 三、中繼傳輸網現狀分析 中心匯接局至端局均采用 AT&T公司的 8T2664、 8TR663設備,采用線型點對點光纖傳輸,每點 只開

20、 1個 8Mb/s數字電路。 數字段內滿容量業務電路數為 480路, 該設 備性能穩定,但下電路不方便,存在問題有:(1傳輸線路和傳輸容量小,電路調度不靈活; (2傳輸 網絡無自愈能力,出局中繼電 路只有一個方向,且為 34Mb/s PDH 設備, 幾個端局串在一條光纜上, 一旦光纖中斷或端機發生故障, 均會造成后面各端局通信阻斷。 由此看來, 傳輸網是通信的基礎 網,它承載著所有的業務網及支撐網等網絡。其合理的網絡結構,靈活的組網方式,特別是安全可靠性顯得尤為重要。光同步數字 傳輸系列 (SDH因具有諸多優勢, 已被認為是未來信息高速公路理想的物理傳輸平臺。 近兩年已在 我國的通信網中普遍采

21、用。 四、建甌本地網優化的思路 1、 市局匯接局?jǐn)U容一萬門, 裝機容量達 2.6萬門, 將采用 S-1240J 型機, 并將原 S1240E 機改為J 型機,引入 N-ISDN 等新功能,為實現“大容量、少局?jǐn)?shù)”奠定基 礎。同時將東峰、東游這兩個較大的端局改用上海貝爾公司生產的新型模塊 RASM3,容量均為 2000門。試用成功后,推廣至各大鄉鎮的使用,將原有端局設備采取“同類機型,逐步歸并,充分利用, 直至退網”的方式進行改造。 2、在城區水西火車站新開發區再 建一個匯接局,采用國產大型交換機,并逐漸將徐墩、吉陽、房道、南雅、迪口、玉山、小橋七個鄉鎮的用戶采用模塊或光纖接入網設備收容到水西端

22、局,并用光纖接入網實現對市委、市政府、金融、公安等重要單位的“重疊 覆蓋” 。這樣,在建甌建成雙匯接局,對全市的話務負荷負擔,減少呼損,增強安全可靠性。 3、 選擇光纖接入網設備著手接入網試驗 , 經過考察, 決定選用中興新 公司的接入網設備進行試驗,網絡結構圖 (如圖二所示 。鑒于 S-1240E 型機尚未開放 V5接 口,暫設置信令轉換器 (STE,待 98年上半年上海貝爾公司提供 V5接口后再撤除。 因此, STE 和 OLT 安裝在中心匯接局機房。由于發展接入網對成本十分敏感, 故在試驗網成功的基礎上, 應做好規劃 工作,根據用戶業務發展的需求,劃分不同的接入網小區,如住宅小區、金融小

23、區等,并考慮用 戶屬性、業務需求種類、覆蓋區域大小、自然地理界限等因素,以此確定 AN 網絡規模、設備類 型以及維護管理和業務管理等。 在村話建設中,本著“高起點” 的原則上,基本上都采用光纜根據接入網試驗的情況,確定部分鄉鎮的端局改用光纖接入設備并將 ONU 安裝到相應的行政村。 4、隨著建甌電話網容量的增大,中繼傳輸網的容量成為“瓶頸” , 為解決這個問題首先建立光纜網狀網,為 PDH 過渡到 SDH 打好基礎。結合村話工程,擬在全市 建立三個環形系統 (見圖三 :環一系統:將建甌 -東峰 -東游 -川 石 -龍村 -小松 -建甌的光纜組成一個環網; 環二系統:將建甌 -小橋 -玉山 -迪

24、口 -南雅 -建甌的光纜組成一個環形; 環三系統:將 建甌 -徐墩 -吉陽 -房道 -建甌的光纜連接組成一個環形。 環網形成 后,環內各端局的傳輸電路增加,基本上能滿足近二年的發展需要, 均實現中繼傳輸雙物理路由,同時還應根據業務需要,分段加芯, SDH 傳輸?shù)慕ㄔO(shè) 可采取總體規劃、分步實施的方法。初期,可先建設業務需求緊迫的鏈路,當條件允許,再逐步 完善網的結構。 5、對于新建接入網饋線段,當距離 2KM 時, 原則上不再新鋪電纜,一律采用光纜,具體傳輸技術可根據業務需要和網絡環境靈活選用, 接入網的建設, 應充分 利用銅纜,新建光纜,以 OAN接入技術為主, HDSL 、 ADSL 以及無

25、線接入為鋪,在設備選型上要注 意是否滿足維護和網管的要求。 由于建甌的鄉鎮村都在群山環抱 之中,不宜采用無線本地環路 (WLL技術,但市區平坦、開闊, 可待 CDMA 技術成熟后小容量使用, 主要用于彌補有線的不足。 結 束語 建甌電話網的優化工作, 要從交換網、 中繼傳輸網和用戶接 入網三個部分展開,由于接入網的投資所占的比重大,接入網技術種類多,且還不很成熟,因此,應 在試驗取得經驗后推廣,尤其是 V5接口的試驗, 模塊技術較成熟 , 在應用中要注意其特殊的中繼 傳輸技術。 SDH 對整個電話網的安全可靠性顯得至關重要,要適時從 PDH 過渡到 SDH 。建甌的主線 普及率,正好處在從起飛時期到大發展時期的轉折點, 未來幾年建甌電話將處于大發展階段, 市場 前景十分看好,對電信業務的種類要求也會日益提高, 我們一定要抓緊時間, 緊跟通
