第四章發電廠作業答案(共5頁)

1、精選優質文檔-傾情為你奉上4.2隔離開關與斷路器的主要區別何在？在運行中，對它們的操作程序應遵循哪些重要原則？答：主要區別：斷路器可有載操作，觸頭一般在高真空中，或者在絕緣介質內，分?jǐn)嗦菲鲿r(shí)有滅弧功能，有保護裝置，故障時保護裝置可使其動作分開電路；斷路器一般分?jǐn)嗪屯肚械呢?fù)荷比較大。隔離開關一般是無載操作，有明顯的斷開電路空間，開斷和關合電路的部分一般沒有絕緣介質，也沒有高真空空間，一般都是在普通大氣狀態下，體積較龐大，同一電壓等級和電流等級的占地面積更大。重要原則：斷路器“先斷后通”；隔離開關“先通后斷”4-3主母線和旁路母線各起什么作用？設置專用旁路斷路器和母線斷路器或分段斷路器兼作旁路斷路

2、器，各有什么特點？檢修出線斷路器時，如何操作？答：主母線：它的功能是當工作母線上任一臺需要檢修而退出運行時，由旁路開關通過旁路母線來代替退出運行的斷路器，從而保持系統的供電方式不變。旁路母線：當正常出線的的開關發生故障，需要檢修時，由旁路母線帶其出線。設置專用旁路斷路器的特點：沒有專用旁路斷路器，進出線斷路器檢修時，可由旁路斷路器代替，通過旁路母線供電，從而對母線的運行方式?jīng)]有影響。但是設備投資和配電裝置的占地面積有所增加。設置母聯斷路器或分段斷路器兼作旁路斷路器的特點：當檢修進出線斷路器就要將母聯斷路器或者分段斷路器用作旁路斷路器。雙母線變成單母線運行或者單母線分裂運行，降低了供電可靠性，并

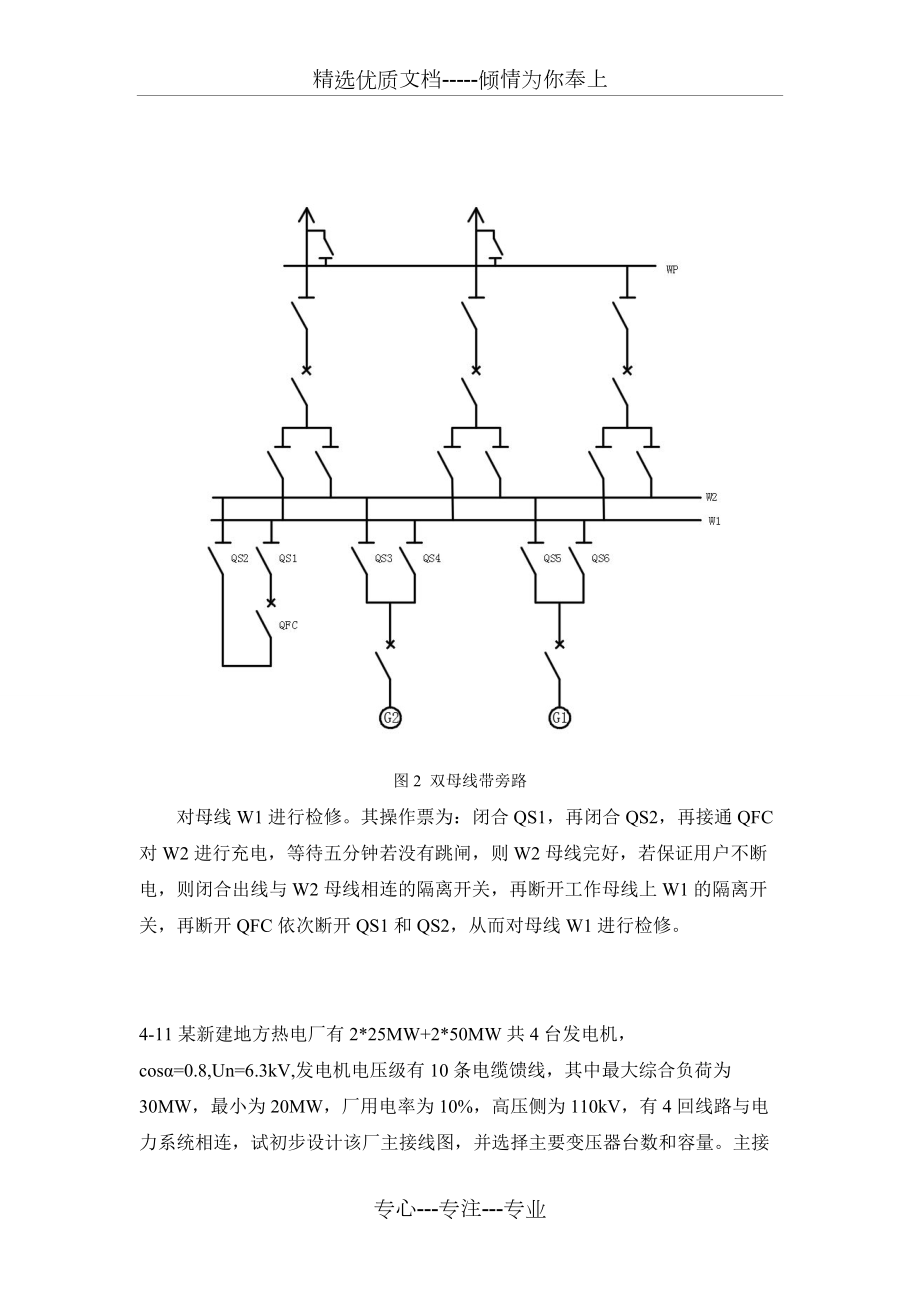

3、且增加了進出線回路母線隔離開關的倒閘操作。圖1 單母線分段兼旁路對QF1進行檢修。已知QS1及QS2閉合狀態，QFD閉合，QS3及QS4斷開，其操作票為先合上隔離開關QSD，再斷開斷路器QFD，再斷開QS2，再合上QS4，再接通QFD，對母線WP充電等待5分鐘，若斷路器QFD沒有跳閘，則WP完好，最后再斷開QF1，依次斷開QS5和QS6，則可以對QF1進行檢修。圖2 雙母線帶旁路對母線W1進行檢修。其操作票為：閉合QS1，再閉合QS2，再接通QFC對W2進行充電，等待五分鐘若沒有跳閘，則W2母線完好，若保證用戶不斷電，則閉合出線與W2母線相連的隔離開關，再斷開工作母線上W1的隔離開關，再斷開Q

4、FC依次斷開QS1和QS2，從而對母線W1進行檢修。4-11某新建地方熱電廠有2*25MW+2*50MW共4臺發電機，cos=0.8,Un=6.3kV,發電機電壓級有10條電纜饋線，其中最大綜合負荷為30MW，最小為20MW，廠用電率為10%，高壓側為110kV，有4回線路與電力系統相連，試初步設計該廠主接線圖，并選擇主要變壓器臺數和容量。主接線圖上應畫出各主要設備及饋線，可不標注型號和參數。解：（1）原始資料分析和主接線擬定地方熱電廠具有較多的發電機電壓出線，在地方負荷較低時，應能將多余電能送入系統，而地方負荷較大時，能從系統倒送電能。發電機電壓等級為6.3kV，地方負荷最大為30MW，最小

5、為20MW，采用2臺25MW發電機接入發電機電壓等級母線的方式，發電機電壓等級母線宜采用雙母線3分段接線。在滿足地方負荷的前提下，2臺50MW機組采用單元接線，將電能送入110kV電力系統。110kV出線4回，采用雙母線，若需檢修出線斷路器不停電則采用雙母線帶旁路。（2）變壓器臺數和容量的選擇兩電壓等級之間的主變壓器為確保對發電機電壓母線上負荷供電可靠性，主變壓器臺數不應少于2臺，且并列運行。正常運行時，發電機電壓母線上負荷為最小負荷時，主變壓器送往系統的最大剩余功率為：當一臺發電機故障時，主變壓器從系統倒送功率滿足發電機電壓母線的最大負荷，有：當一臺變壓器退出運行時，應能送出剩余功率的70%以上：所以主變壓器容量應大于17.5MW，可選SF7-25000/110kV單元接線的兩臺變壓器：所以單元接線主變壓器容量應大
