沖擊鉆孔灌注樁作業指導書

1、沖擊鉆成孔灌注樁施工工藝作業指導書一、適用范圍本工藝標準適用于廣珠城際軌道交通工程橋梁基礎中粘性土或粉質粘土和人工雜填土以及含有孤石的砂礫石層、漂石層、堅硬土層、巖層地基采用沖擊成孔灌注樁的工程。二、施工準備（一）、材料1、 水泥：32.5級普通硅酸鹽或礦渣硅酸鹽水泥，新鮮無結塊。水泥進場時應對其品種、級別、包裝或散裝倉號、出廠日期等進行檢查，并應對其強度、安定性及其他必要的性能指標進行復驗，其質量必須符合現行國家標準硅酸鹽水泥、普通硅酸鹽水泥GB175的規定。當在使用中對水泥質量有懷疑或水泥出廠超過三個月（快硬硅酸鹽水泥超過一個月）時，應進行復驗，并按復驗結果使用。鋼筋混凝土結構、預應力混凝

2、土結構中，嚴禁使用含氯化物的水泥。2、砂子：用中砂或粗砂，含泥量小于5%。普通混凝土所用的細骨料的質量應符合國家現行標準普通混凝土用砂質量標準及檢驗方法JGJ52的規定。3、石子：卵石或碎石，粒徑540mm，含泥量不大于2%。普通混凝土所用的粗骨料的質量應符合國家現行標準普通混凝土用碎石或卵石質量標準及檢驗方法JGJ53的規定。4、鋼筋：品種和規格均符合設計要求，并有出廠合格證及試驗報告。鋼筋進場時，應按現行國家標準鋼筋混凝土用熱軋帶肋鋼筋GB1499等的規定抽取試件作力學性能檢驗，其質量必須符合有關標準的規定。5、外加劑、摻合料：根據施工需要通過試驗確定，外加劑應有產品出廠合格證。（二）、工

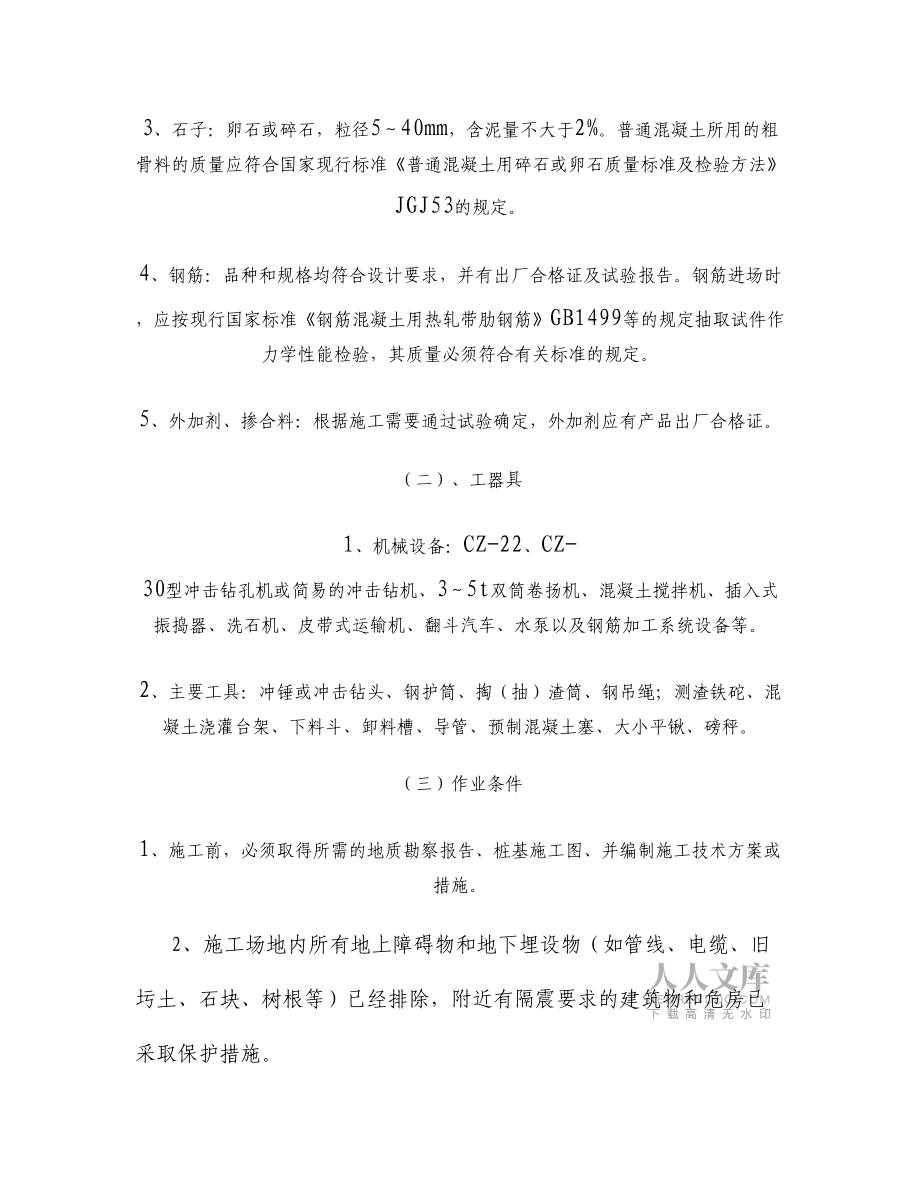

3、器具1、機械設備：CZ-22、CZ-30型沖擊鉆孔機或簡易的沖擊鉆機、35t雙筒卷?yè)P(yáng)機、混凝土攪拌機、插入式振搗器、洗石機、皮帶式運輸機、翻斗汽車、水泵以及鋼筋加工系統設備等。2、主要工具：沖錘或沖擊鉆頭、鋼護筒、掏（抽）渣筒、鋼吊繩；測渣鐵砣、混凝土澆灌臺架、下料斗、卸料槽、導管、預制混凝土塞、大小平鍬、磅秤。（三）作業條件1、施工前，必須取得所需的地質勘察報告、樁基施工圖、并編制施工技術方案或措施。2、施工場地內所有地上障礙物和地下埋設物（如管線、電纜、舊圬土、石塊、樹根等）已經排除，附近有隔震要求的建筑物和危房已采取保護措施。3、場地已經整平，周圍已設排水設施，對場地中影響施工機械進場的

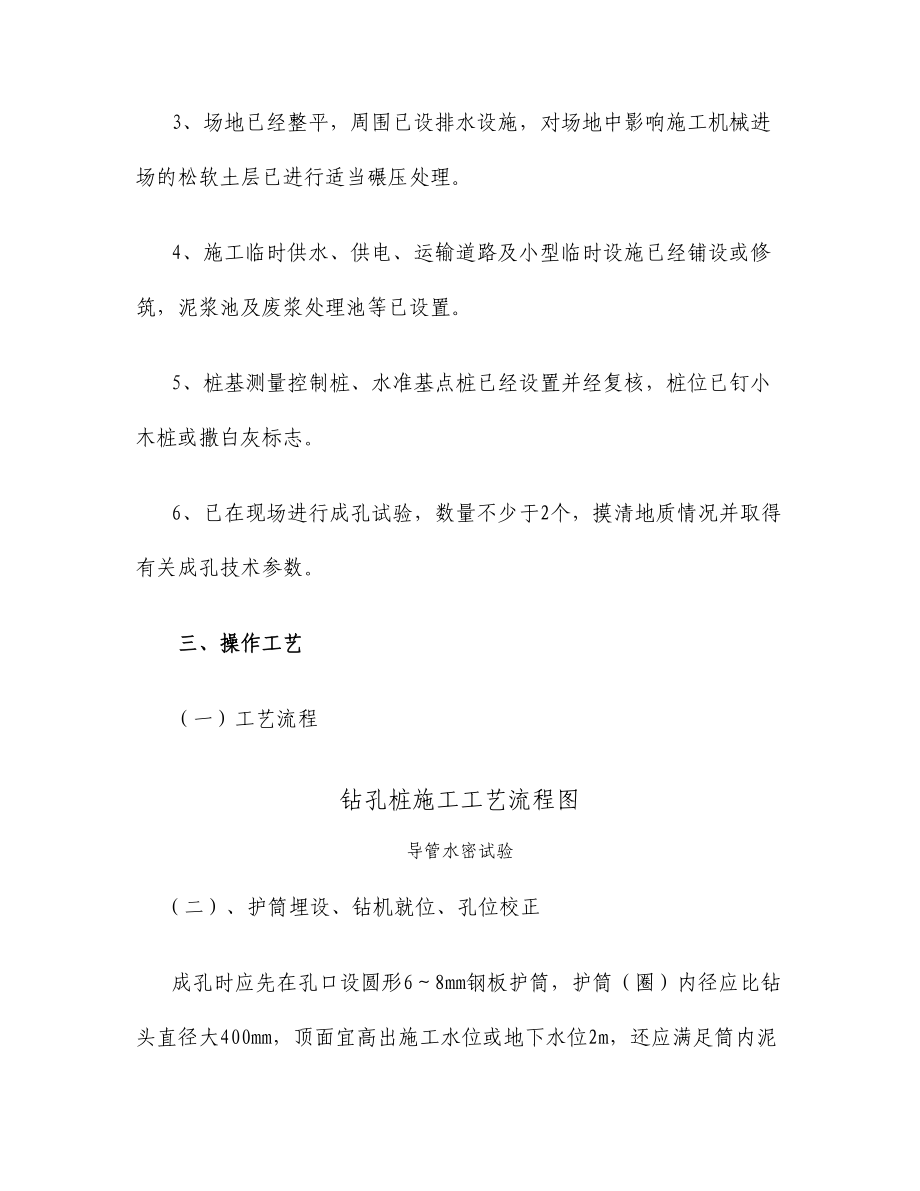

4、松軟土層已進行適當碾壓處理。4、施工臨時供水、供電、運輸?shù)缆芳靶⌒团R時設施已經鋪設或修筑，泥漿池及廢漿處理池等已設置。5、樁基測量控制樁、水準基點樁已經設置并經復核，樁位已釘小木樁或撒白灰標志。6、已在現場進行成孔試驗，數量不少于2個，摸清地質情況并取得有關成孔技術參數。三、操作工藝（一）工藝流程鉆孔樁施工工藝流程圖導管水密試驗（二）、護筒埋設、鉆機就位、孔位校正成孔時應先在孔口設圓形68mm鋼板護筒，護筒（圈）內徑應比鉆頭直徑大400mm，頂面宜高出施工水位或地下水位2m，還應滿足筒內泥漿面的高度要求，在旱地或筑島時還應高出施工地面0.5m。護筒埋置深度應符合以下規定：A、岸灘上，粘性土應不

5、小于1m，砂類土應不小于2m，當表層土松軟時，宜將護筒埋置到較堅硬密實的土層中至少0.5m。岸灘上埋設護筒，應在護筒四周回填黏土并分層夯實?？捎缅N擊、加壓、振動等方法下沉護筒。B、水中筑島護筒宜埋入河床面以下1m，水中平臺上可按照最高水位、流速、沖刷及地質條件等因素確定埋深，必要時打入不透水層。在水中平臺上下沉護筒，應有導向設備控制護筒位置。陸地、淺水中樁基護筒埋設采用挖埋法，一般水深及深水中樁基護筒埋設采用打入法，利用平臺上鋼制導向架導向和振動沉樁錘打入，必要時輔以射水下沉。埋設應準確、穩定護筒埋設工作是鉆孔灌注樁施工的開始，護筒平面位置與豎直度準確與否，護筒周圍和護筒底腳是否緊密、不透水、

6、對成孔、成樁的質量都有重大影響，埋設時，護筒中心軸線應對正測量標定的樁位中心，其偏差不得大于5cm，并應嚴格保持護筒的豎直位置。然后使沖孔機就位，沖擊鉆應對準護筒中心，要求偏差不大于±20mm，開始低錘（小沖程）密擊，錘高0.40.6m，并及時加塊石與粘土泥漿護壁，泥漿密度和沖程可按表3.2選用，使孔壁擠壓密實，直至鉆進深度超過鉆頭全高加正常沖程后后，才加快速度，加大沖程，將錘提高至1.52.0以上，轉入正常連續沖擊，在造孔時要將孔內殘?jiān)懦隹淄?，鉆進過程中，應勤松繩和適量松繩，不得打空錘，勤抽碴，使鉆頭經常沖擊新鮮地層。每次松繩量應按照地質情況、鉆頭形式、鉆頭重量決定。吊鉆頭的鋼絲

7、繩必須選用同向捻制、柔軟優質、無死彎和斷絲者，安全系數不應小于1.2，鋼絲繩與鉆頭間須設轉向裝置并連接牢固，鉆孔過程中應經常檢查其狀態及轉動是否正常、靈活。主繩與鉆頭的鋼絲繩搭接時，兩根繩徑應相同，捻扭方向必須一致。鉆孔工地應有備用鉆頭，檢查發現鉆孔鉆頭直徑磨耗超過15mm時應及時更換修補，更換新鉆頭前，應先檢孔到孔底，確認鉆孔正常時方可放入新鉆頭。 （三）、泥漿選用、沖擊造孔、泥漿循環開鉆時先在孔內灌注泥漿，泥漿相對密度等指標根據土層情況而定。如孔中有水，可直接投入粘土，用沖擊錐以小沖程反復沖擊造漿。護筒底腳以下2m4m范圍內土層比較松散，應認真施工。一般細粒土層可采用濃泥漿、小沖程、高頻率

8、反復沖砸，使孔壁堅實不坍不漏。待鉆進深度超過鉆頭全高加沖程后，方可進行正常沖擊。在開孔階段45m，為使鉆渣擠入孔壁，減少掏渣次數，正常鉆進后應及時掏渣，確保有效沖擊孔底。泥漿性能指標，應按照鉆孔方法和地質情況確定并符合下列規定：泥漿比重：沖擊鉆機使用管形鉆頭鉆孔時，入孔泥漿比重為1.11.3，使用實心鉆頭鉆孔時，孔底泥漿比重砂黏土不宜大于1.3，大漂石、卵石不宜大于1.4，巖石不宜大于1.2。黏度：一般地層1622s，松散易坍地層1928s含砂率：新制泥漿不大于4%膠體率：不小于95%PH值：應大于6.5在鉆進過程中,應注意地層變化,對不同的土層,采用不同的鉆進方法。沖程應根據土層情況分別規定

9、：一般在通過堅硬密實卵石層或基巖漂石之類的土層中采用大沖程；在通過松散砂、礫類土或卵石夾土層中時采用中沖程，沖程過大，對孔底振動大，易引起坍孔；在通過高液限粘土，含砂低液限粘土?xí)r，采用中沖程；在易坍塌或流砂地段用小沖程，并應提高泥漿的粘度和相對密度。在通過漂石或巖層，如表面不平整，應先投入粘土、小片石、卵石，將表面墊平，再用鉆頭進行沖擊鉆進，防止發生斜孔、坍孔事故；如巖層強度不均，易發生偏孔，亦可采用上述方法回填重鉆；必要時投入水泥護壁或加長護筒埋深。在砂及卵石類土等松散層鉆進時，可按1：1投入粘土和小片石（粒徑不大于15cm），用沖擊錐以小沖程反復沖擊，使泥膏、片石擠入孔壁。必要時須重復回填

10、反復沖擊23次。若遇有流砂現象時，宜加大粘土減少片石比例，力求孔壁堅實。當通過含砂低液限粘土等粘質土層時，因土層本身可造漿，應降低輸入的泥漿稠度，并采用0.5m的小沖程，防止卡鉆、埋鉆。要注意均勻地松放鋼絲繩的長度。一般在松軟土層每次可松繩5cm8cm，在密實堅硬土層每次可松繩35cm，應注意防止松繩過少，形成“打空錘”，使鉆機、鉆架及鋼絲繩受到過大的意外荷載，遭受損壞，松繩過多，則會減少?zèng)_程，降低鉆進速度，嚴重時使鋼絲繩糾纏發生事故。為正確提升鉆頭的沖程，應在鋼絲繩上油漆長度標志。鉆孔施工中，一般在密實堅硬土層每小時純鉆進尺小于5cm10cm，松軟地層每小時純鉆進尺小于15cm30cm時，應

11、進行取渣。或每進尺0.5m1.0m時取渣一次，每次取45筒，或取至泥漿內含渣顯著減少，無粗顆粒，相對密度恢復正常為止。取渣后應及時向孔內添加泥漿或清水以維護水頭高度，投放粘土自行造漿的，一次不可投入過多，以免粘錐、卡錐。每鉆進1m掏渣時，均要檢查并保存土層渣樣，記錄土層變化情況，遇地質情況與設計發生差異及時報請?jiān)O(shè)計及監理單位，研究處理措施后繼續施工。鉆孔作業應連續進行，因故停鉆時，必須將鉆頭提離孔底5m以上以防止坍孔埋鉆。在取渣后或因其他原因停鉆后再次開鉆，應由低沖程逐漸加大到正常沖程以免卡鉆。整個鉆進過程中，應始終保持孔內水位高出地下水位（或施工水位）至少0.5m，并低于護筒頂面0.3m以防

12、溢出。清孔換漿沖擊時應隨時測定和控制泥漿密度，每沖擊12m深應排渣一次，并定時補漿，直至設計深度。排渣用抽渣筒法，是用一個下部帶活門的鋼筒，將其放到孔底，作上下來回活動，提升高度在2m左右，當抽筒向下活動時，活門打開，殘?jiān)M(jìn)入筒內；向上運動時，活門關閉，可將孔內殘?jiān)槌隹淄?。排渣時，必須及時向孔內補充泥漿，以防虧漿造成孔內坍塌。在鉆進過程中每12m要檢查一次成孔的垂直度。如發現偏斜立即停止鉆進，采取措施進行糾偏。對于變層處和易發生偏斜的部位，應采用低錘輕擊，間斷沖擊的辦法穿過，以保持孔形良好。（四）、成孔檢查、清除廢漿、泥渣鉆孔灌注樁在成孔過程中及終孔后以及灌注混凝土前，均需對鉆孔進行階段性的

13、成孔質量檢查。1、孔徑和孔形檢測孔徑檢測是在樁孔成孔后下入鋼筋籠前進行的，是根據樁徑制做籠式井徑器入孔檢測，籠式井徑器用8和12的鋼筋制作，其外徑等于鋼筋籠直徑加100mm，但不得大于鉆孔的設計孔徑，長度等于孔徑的46倍。其長度與孔徑的比值選擇，可根據鉆機的性能及土層的具體情況而定。檢測時，將井徑器吊起，孔的中心與起吊鋼繩保持一致，慢慢放入孔內，上下通暢無阻表明孔徑大于給定的籠徑。2、孔深和孔底沉渣檢測孔深和孔底沉渣采用標準錘檢測。測錘一般采用錐形錘，錘底直徑13cm15cm，高2022cm，質量4kg6kg。測繩必須經檢校過的鋼尺進行校核。3、成孔豎直度檢測沖擊鉆采用井徑檢測儀。成孔檢查，核

14、對無誤后，進行清孔?？墒褂玫撞繋Щ铋T的鋼抽渣筒，反復掏渣，將孔底淤泥、沉渣清除干凈。密度大的泥漿用清水或新鮮泥漿置換，保持孔內水位。4、清孔應達到以下標準：孔內排出或抽出的泥漿手模無23mm的顆粒，泥漿比重不大于1.1，含砂率小于2%，黏度1720s，澆筑水下混凝土前孔底沉渣厚度，柱樁不大于5cm，摩擦樁不大于20cm，嚴禁采用加深鉆孔深度方法代替清孔。（六）、鋼筋籠加工、吊裝及聲測管的布置1、鋼筋籠加工（1）、鋼筋骨架制作鋼筋籠骨架在制作場內分節制作。A、采用胎具成型法：用槽鋼和鋼板焊成組合胎具，每組胎具由上橫梁、立梁和底梁三部分構成。上橫梁和立梁分別通過插軸、角鋼與底梁連接，并與焊在底梁上

15、的鋼板組合成同直徑、同主筋根數、有凹槽的胎模。每個胎模的間距為設計加勁箍筋的距離，即按每節鋼筋骨架的加勁箍筋數量設立胎具。將加勁箍筋就位于每道胎具的同側，按胎模的凹槽擺焊主筋和箍筋，全部焊完后，拆下上橫梁、立梁，滾出鋼筋骨架，然后吊起骨架擱于支架上，套入盤筋，按設計位置布置好螺旋筋并綁扎于主筋上，點焊牢固，最后安裝和固定聲測管。B、鋼筋骨架保護層的設置綁扎混凝土預制塊：混凝土預制塊為15cm×20cm×8cm，靠孔壁的一面制成弧面，靠骨架的一面制成平面，并有十字槽?？v向?yàn)橹辈?，橫向?yàn)榍?，其曲率與箍筋的曲率相同，槽的寬度和深度以能容納主筋和箍筋為度。在縱槽兩旁對稱的埋設兩根

16、備綁扎用的U型12號鐵絲。墊塊在鋼筋骨架上的布置以鉆孔土層變化而定，在松軟土層內墊塊應布置較密。一般沿鉆孔豎向每隔2m設置一道，每道沿圓周對稱的設置不少于4處。2、鋼筋骨架的存放、運輸與現場吊裝A、鋼筋骨架臨時存放的場地必須保證平整、干燥。存放時，每個加勁筋與地面接觸處都?jí)|上等高的木方，以免受潮或沾上泥土。每組骨架的各節段要排好次序，掛上標志牌，便于使用時按順序裝車運出。鋼筋骨架在轉運至墩位的過程中必須保證骨架不變形。采用汽車運輸時要保證在每個加勁筋處設支承點，各支承點高度相等；采用人工抬運時，應多設抬棍，并且保證抬棍在加勁筋處盡量靠近骨架中心穿入，各抬棍受力盡量均勻。B、鋼筋籠入孔時，由吊車

17、吊裝。在安裝鋼筋籠時，采用兩點起吊。第一吊點設在骨架的下部，第二吊點設在骨架長度的中點到上三分點之間。鋼筋籠直徑大于1.2m，長度大于6m時，應采取措施對起吊點予以加強，以保證鋼筋籠在起吊時不致變形。吊放鋼筋籠入孔時應對準孔徑，保持垂直，輕放、慢放入孔，入孔后應徐徐下放，不宜左右旋轉，嚴禁擺動碰撞孔壁。若遇阻礙應停止下放，查明原因進行處理。嚴禁高提猛落和強制下放。第一節骨架放到最后一節加勁筋位置時，穿進工字鋼，將鋼筋骨架臨時支撐在孔口工字鋼上，再起吊第二節骨架與第一節骨架連接，連接采用擠壓套筒連接。連接時上、下主筋位置對正，保持鋼筋籠上下軸線一致：先連接一個方向的兩根接頭，然后稍提起，以使上下

18、節鋼筋籠在自重作用下垂直，再連接其它所有的接頭，接頭位置必須按50接頭數量錯開至少20d連接。接頭焊好后，骨架吊高，抽出支撐工字鋼后，下放骨架。如此循環，使骨架下至設計標高。骨架最上端的定位,必須由測定的孔口標高來計算定位筋的長度,為防止鋼筋籠掉籠或在灌注過程中浮籠,鋼筋籠的定位采用螺紋鋼筋懸掛在鋼護筒上。鋼筋籠中心與樁的設計中心位置對正,反復核對無誤后再焊接定位于鋼護筒上,完成鋼筋籠的安裝。鋼筋籠定位后,在4h內澆注混凝土,防止坍孔。3、聲測管的布置及數量聲測管的布置及數量必須滿足設計要求，與鋼筋籠一起吊放。聲測管要求全封閉（下口封閉、上端加蓋），管內無異物，水下混凝土施工時嚴禁漏漿進管內。

19、聲測管與鋼筋籠一起分段連接（采用套管絲扣連接），連接處應光滑過渡，管口高出設計樁頂20cm，每個聲測管高度保持一致。聲測管的設置按照客運專線橋涵施工技術指南及設計文件的要求，樁徑2m，樁長50m，連續梁跨度100m以及地質條件異常復雜地段設置聲測管。鋼筋籠的材料、加工、接頭和安裝，應符合相關施工技術標準的有關規定，鋼筋籠主筋與加強箍筋必須全部焊接。清孔達標后應立即放入鋼筋籠，并固定在孔口鋼護筒上，使在澆灌混凝土過程中不向上浮起，也不下沉。吊裝時應嚴防孔壁坍塌，鋼筋籠入孔應準確、牢固定位，平面位置偏差不大于10cm，地面高程偏差不大于±10cm，柱樁在澆筑水下混凝土前，應用射水或射風沖

20、射鉆孔孔底35min，將孔底沉淀物翻動上浮，射水或射風壓力應比孔底壓力大0.05Mpa，鋼筋籠下完檢查無誤后，應立即澆筑混凝土，間隔時間不應超過4h，以防泥漿沉淀和塌孔?；炷凉嘧⒁话悴捎脤?dǎo)管法在水中灌注。（七）第二次清孔及灌注水下混凝土1、第二次清孔由于安放鋼筋籠及導管準備澆注水下混凝土，這段時間的間隙較長，孔底產生新碴，待安放鋼筋籠及導管就序后，采用換漿法清孔，以達到置換沉渣的目的。施工中勤搖動導管，改變導管在孔底的位置，保證沉渣置換徹底。也可采用內封管吸泥清孔。待孔底泥漿各項技術指標均達到設計要求，且復測孔底沉碴厚度在設計范圍以內后，清孔完成，立即進行水下混凝土灌注。2、灌注水下混凝土采

21、用直升導管法進行水下混凝土的灌注。導管用直徑250mm的鋼管，壁厚3mm，每節長2.02.5m,配12節長11.5m短管，由管端粗絲扣、法蘭螺栓連接，接頭處用橡膠圈密封防水。導管使用前，應進行接長密閉試驗。下導管時應防止碰撞鋼筋籠，導管支撐架用型鋼制作，支撐架支墊在鉆孔平臺上，用于支撐懸吊導管?；炷凉嘧⑵陂g時用鉆架吊放拆卸導管。水下混凝土施工采用混凝土罐車運送混凝土、直接或輸送泵泵送至導管頂部的漏斗中?；炷吝M(jìn)入漏斗時的坍落度控制在1822cm之間，并有很好的的和易性?；炷脸跄龝r(shí)間應保證灌注工作在首批混凝土初凝以前的時間完成。水下灌注時先灌入的首批混凝土，其數量必須經過計算，使其有一定的沖

22、擊能量,能把泥漿從導管中排出,并保證把導管下口埋入混凝土的深度不得少于1m并不宜大于3m,當樁身較長時,導管埋入混凝土中的深度可適當加大,漏斗底口處必須設置嚴密、可靠的隔水裝置，該裝置必須有良好的隔水性能并能順利排出。使用拔球法灌注第一批混凝土。灌注開始后，應緊湊、連續地進行，嚴禁中途停工。并應盡量縮短拆除導管的間斷時間，每根樁的澆筑時間不應太長，宜在8h內澆筑完成，混凝土澆筑完畢，位于地面以下及樁頂以下的孔口護筒應在混凝土初凝前拔出，在整個灌注過程中，導管埋入混凝土的深度不保持在1.0m3.0m。灌注水下混凝土?xí)r，隨時探測鋼護筒頂面以下的孔深和所灌注的混凝土面高度，以控制導管埋入深度和樁頂標

23、高。測錘法：用繩系重錘吊入孔中,使之通過泥漿沉淀層而停留在混凝土表面,根據測繩所示錘的沉入深度換算出混凝土的灌注深度。測砣一般制成圓錐形，錘重不宜小于4kg,測繩采用質輕、拉力強,遇水不伸縮，標有尺度之測繩。鋼管取樣盒法：用多節長1m2m的鋼管相互擰緊接長，鋼管最下端設一鐵盒，上有活蓋用細繩系著隨鋼管向上引出。當灌注的混凝土面接近樁頂時，將鋼管取樣盒插入混合物內，牽引細繩將活蓋打開，混合物進入盒內，然后提出鋼管，鑒別盒內之物是混凝土還是泥渣，由此確定混凝土表面的準確位置。當混凝土灌注接近設計樁頂以上1m時，必須采用鋼管取樣盒法探測。在混凝土灌注過程中，要防止混凝土拌和物從漏斗溢出或從漏斗處掉入

24、孔底，使泥漿內含有水泥而變稠凝固，致使測深不準。同時應設專人注意觀察導管內混凝土下降和井孔水位上升，及時測量復核孔內混凝土面高度及導管埋入混凝土的深度，做好詳細的混凝土施工灌注記錄，正確指揮導管的提升和拆除。探測時必須仔細，同時以灌入的混凝土數量校對，防止錯誤。施工中導管提升時應保持軸線豎直和位置居中，逐步提升。如導管法蘭盤卡住鋼筋管架，可轉動導管，使其脫開鋼筋骨架后，移到鉆孔中心。當導管提升到法蘭接頭露出孔口以上一定高度，可拆除1節或2節導管（視每節導管長度和工作平臺距孔口高度而定）。拆除導管動作要快，拆裝一次時間一般不宜超過15min。要防止螺栓、橡膠墊和工具掉入孔中，要注意安全。已拆下的

25、導管要立即清洗干凈，堆放整齊。（八）、成樁檢測所有鉆孔樁樁身混凝土質量均應進行低應變動測法檢測,對于地質條件較差,樁長超過50m的樁應按照設計要求進行超聲波檢測,每根樁作混凝土檢查試件不少于一組，對質量有問題的樁，應鉆取樁身混凝土簽定檢驗，對大橋和特大橋或結構需要控制的柱樁的樁底沉碴厚度，按柱樁總數3%5%鉆孔取樣檢驗。四、質量檢驗標準（一）、一般規定1、鉆孔樁鉆孔允許偏差和檢驗方法（見下表）序號項目允許偏差檢驗方法1護筒頂面位置50mm測量檢查傾斜度1%2孔位中心50mm3傾斜度1%2、樁基工程的樁位驗收，除設計有規定外，應按下述要求進行：（1）、當樁頂設計標高與施工現場標高相同時，或樁基施

26、工結束后，有可能對樁位進行檢查時，樁基工程的驗收應在施工結束后進行。（2）、當樁頂設計標高低于施工場地標高，送樁后無法對樁位進行檢查時，對灌注樁可對護筒位置做中間驗收。3、灌注樁的樁頂標高至少要比設計標高高出0.5m，樁底清孔質量按不同的成樁工藝有不同的要求。樁的混凝土強度等級必須符合設計要求，水下混凝土標準養護試件強度必須符合設計強度等級的1.15倍。4、樁基礎應進行承載力檢驗。對于地基基礎設計等級為甲級或地質條件復雜，成樁質量可靠性低的灌注樁，應采用靜載荷試驗的方法進行檢驗，檢驗樁數不應少于總數的1，且不應少于3根，當總樁數少于50根時，不應少于2根。5、鉆孔樁樁身混凝土應勻質、完整。其檢

27、驗必須符合下列規定：A、對鉆孔樁樁身混凝土應全部進行無損檢測，檢測方法必須符合鐵道部現行鐵路工程基樁無損檢驗規程（TB10218）的規定。B、對樁身混凝土質量有疑問和設計有要求的樁，應采用鉆芯取樣進行檢測，檢測方法應符合鐵道部現行鐵路工程結構混凝土強度檢測規程（TB10426）的規定。6、施工前應對水泥、砂、石子（如現場攪拌）、鋼材等原材料進行檢查，對施工組織設計中制定的施工順序、監測手段（包括儀器、方法）也應檢查。7、施工中應對成孔、清查、放置鋼筋籠、灌注混凝土等進行全過程檢查，嵌巖樁必須有樁端持力層的巖性報告。8、施工結束后，應檢查混凝土強度。（二）、主控項目與一般項目鉆孔樁鋼筋骨架的允許

28、偏差和檢驗方法序號檢查項目允許偏差或允許值檢查方法1鋼筋骨架在承臺底以下長度±100mm尺量檢查2鋼筋骨架直徑±20mm3主鋼筋間距±0.5d尺量檢查不少于5處4加強筋間距±20mm5箍筋間距或螺旋筋間距±20mm6鋼筋骨架垂直度1%吊線尺量檢查五、施工注意事項（一）、沖擊鉆具應注意必須連接牢固，總重量不得超過鉆機或卷?yè)P(yáng)機使用說明書規定的重量，鋼絲繩不得超負荷使用，以免發生意外事故。（二）、下鉆時應注意先將鉆頭垂直吊穩后，再導正下入孔內。進入孔內后，不得松剎車，高速下放。提鉆時應先緩慢提數米，未遇阻力后，再按正常速度提升。如發現有阻力，應將鉆具下放，使鉆頭轉動方向后再提，不得強行提拉。（三）、鉆進中，當發現塌孔、扁孔、斜孔時，應及時處理。發現縮頸時，應經常提動鉆具，修護孔壁，每次沖擊時間不宜過長，以防卡鉆。（四）、 整個成孔過程中，應注意始終保持孔內液面比地下水位高1.52.0m，以液柱的靜壓和滲壓保持孔壁穩定。六、安全措施（一）認真查清鄰近建（構）筑物情況，采取有效的防震安全措施，以避免沖擊（鉆）成鉆時，震壞鄰近建（構）筑物，造成裂縫、傾斜，甚至倒塌事故。（二）、沖擊（鉆）成孔機械操作時應安放平穩，防止沖孔時突然傾倒或沖錘突然下落，造成人員傷亡和設備損壞。（三）、采用泥漿護壁成孔，應根據設備情況、地質條
