華為交換機兩種端口聚合模式使用實例

1、2.5 配置舉例介紹了兩種模式下的典型應用場景舉例。2.5.1 配置手工負載分擔模式鏈路聚合示例2.5.2 配置靜態LACP 模式鏈路聚合示例2.5.1 配置手工負載分擔模式鏈路聚合示例2 LACP 配置組網需求如圖2-4 所示，S-switch-A 和S-switch-B 為兩臺S-switch 設備，它們之間的鏈路為某城域網骨干傳輸鏈路之一，要求S-switch-A 和S-switch-B 之間的鏈路有較高的可靠性，并在S-switch-A 和S-switch-B 之間實現數據流量的負載分擔。配置思路采用如下的思路配置負載分擔鏈路聚合：1. 創建Eth-Trunk。2. 加入Eth-Tru

2、nk 的成員接口。說明創建Eth-Trunk 后，缺省的工作模式為手工負載分擔模式，所以，缺省情況下，不需要配置其模式為手工負載分擔模式。如果當前模式已經配置為其它模式，可以使用mode 命令更改。數據準備為完成此配置例，需準備的數據：l 鏈路聚合組編號。l Eth-Trunk 的成員接口類型和編號。配置步驟1. 創建Eth-Trunk# 配置S-switch-A。<Quidway> system-viewQuidway sysname S-switch-AS-switch-A interface eth-trunk 1S-switch-A-Eth-Trunk1 quit# 配置S

3、-switch-B。<Quidway> system-viewQuidway sysname S-switch-BS-switch-B interface eth-trunk 1S-switch-B-Eth-Trunk1 quit2. 加入Eth-Trunk 的成員接口# 配置S-switch-A。S-switch-A interface Ethernet0/0/1S-switch-A-Ethernet0/0/1 eth-trunk 1S-switch-A-Ethernet0/0/1 quit S-switch-A interface Ethernet0/0/2S-switch-A

4、-Ethernet0/0/2 eth-trunk 1S-switch-A-Ethernet0/0/2 quitS-switch-A interface Ethernet0/0/3S-switch-A-Ethernet0/0/3 eth-trunk 1S-switch-A-Ethernet0/0/3 quit# 配置S-switch-B。S-switch-B- interface Ethernet0/0/1S-switch-B-Ethernet0/0/1 eth-trunk 1S-switch-B-Ethernet0/0/1 quitS-switch-B interface Ethernet0/

5、0/2S-switch-B-Ethernet0/0/2 eth-trunk 1S-switch-B-Ethernet0/0/2 quitS-switch-B interface Ethernet0/0/3S-switch-B-Ethernet0/0/3 eth-trunk 1S-switch-B-Ethernet0/0/3 quit3. 驗證配置結果在任意視圖下執行display trunkmembership 命令，檢查Eth-Trunk 1 是否創建成功，及成員接口是否正確加入，以S-switch-A 為例。S-switch-A display trunkmembership eth-tr

6、unk 1Trunk ID: 1used status: VALIDTYPE: ethernetWorking Mode : NormalWorking State: NormalNumber Of Ports in Trunk = 3Number Of UP Ports in Trunk = 3operate status: upInterface Ethernet0/0/1, valid, selected, operate up, weight=1,standby interface NULLInterface Ethernet0/0/2, valid, selected, operat

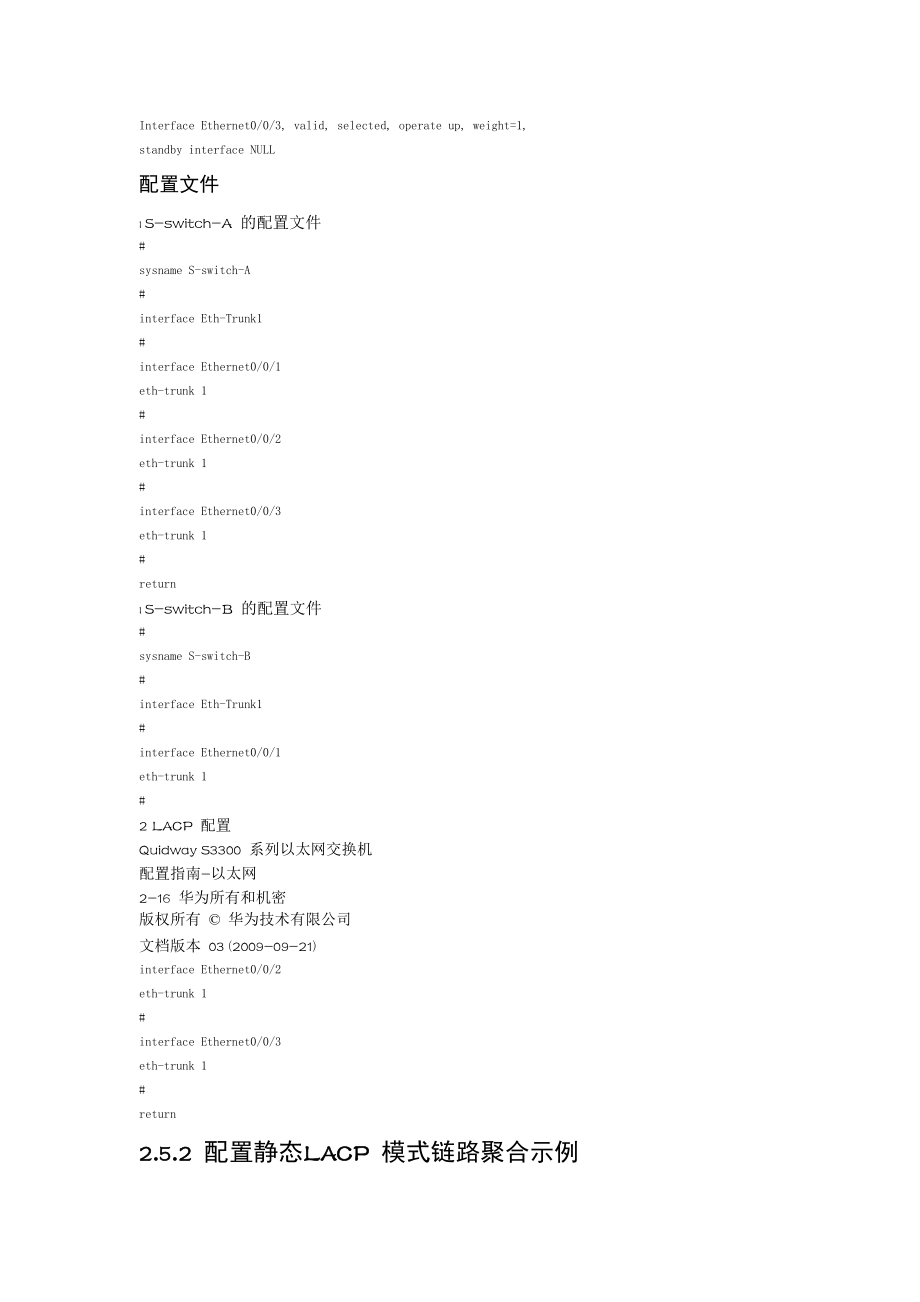

7、e up, weight=1,standby interface NULLInterface Ethernet0/0/3, valid, selected, operate up, weight=1,standby interface NULL配置文件l S-switch-A 的配置文件#sysname S-switch-A#interface Eth-Trunk1#interface Ethernet0/0/1eth-trunk 1#interface Ethernet0/0/2eth-trunk 1#interface Ethernet0/0/3eth-trunk 1#returnl S-

8、switch-B 的配置文件#sysname S-switch-B#interface Eth-Trunk1#interface Ethernet0/0/1eth-trunk 1#2 LACP 配置Quidway S3300 系列以太網交換機配置指南-以太網2-16 華為所有和機密版權所有 © 華為技術有限公司文檔版本 03 (2009-09-21)interface Ethernet0/0/2eth-trunk 1#interface Ethernet0/0/3eth-trunk 1#return2.5.2 配置靜態LACP 模式鏈路聚合示例組網需求如圖2-5 所示，在兩臺S-sw

9、itch 設備上配置靜態LACP 模式鏈路聚合組，提高兩設備之間的帶寬與可靠性，具體要求如下：l M 條活動鏈路具有負載分擔的能力。l 兩設備間的鏈路具有N 條冗余備份鏈路，當活動鏈路出現故障鏈路時，備份鏈路替代故障鏈路，保持數據傳輸?shù)目煽啃?。配置思路采用如下的思路配置靜態LACP 模式鏈路聚合：1. 在S-switch 設備上創建Eth-Trunk，配置Eth-Trunk 為靜態LACP 模式。2. 將成員接口加入Eth-Trunk。3. 配置接口Eth-Trunk 處理BPDU 報文。4. 配置系統優先級確定主動端。5. 配置活動接口上限閾值。6. 配置接口優先級確定活動鏈路。數據準備為完

10、成此配置例，需準備如下的數據：l 兩端S-switch 設備鏈路聚合組編號。l S-switch-A 系統優先級。l 活動接口上限閾值。l 活動接口LACP 優先級。配置步驟1. 創建編號為1 的Eth-Trunk，配置它的工作模式為靜態LACP 模式# 配置S-switch-A。<Quidway> system-viewQuidway sysname S-switch-AS-switch-A interface eth-trunk 1S-switch-A-Eth-Trunk1 mode lacp-staticS-switch-A-Eth-Trunk1 quit# 配置S-swit

11、ch-B。<Quidway> system-viewQuidway sysname S-switch-BS-switch-B interface eth-trunk 1S-switch-B-Eth-Trunk1 mode lacp-staticS-switch-B-Eth-Trunk1 quit2. 將成員接口加入Eth-Trunk# 配置S-switch-A。S-switch-A interface ethernet 0/0/1S-switch-A-Ethernet0/0/1 eth-trunk 1S-switch-A-Ethernet0/0/1 quitS-switch-A i

12、nterface ethernet 0/0/2S-switch-A-Ethernet0/0/2 eth-trunk 1S-switch-A-Ethernet0/0/2 quitS-switch-A interface ethernet 0/0/3S-switch-A-Ethernet0/0/3 eth-trunk 1S-switch-A-Ethernet0/0/3 quit# 配置S-switch-B。S-switch-B interface ethernet 0/0/1S-switch-B-Ethernet0/0/1 eth-trunk 1S-switch-B-Ethernet0/0/1 q

13、uitS-switch-B interface ethernet 0/0/2S-switch-B-Ethernet0/0/2 eth-trunk 1S-switch-B-Ethernet0/0/2 quitS-switch-B interface ethernet 0/0/3S-switch-B-Ethernet0/0/3 eth-trunk 1S-switch-B-Ethernet0/0/3 quit3. 配置接口Eth-Trunk 處理BPDU 報文# 配置S-switch-A。S-switch-A interface eth-trunk 1S-switch-A-Eth-Trunk1 bp

14、du enableS-switch-A-Eth-Trunk1 quit# 配置S-switch-BS-switch-B interface eth-trunk 1S-switch-B-Eth-Trunk1 bpdu enableS-switch-B-Eth-Trunk1 quit4. 在S-switch-A 上配置系統優先級為100，使其成為LACP 主動端S-switch-A lacp priority 1005. 在S-switch-A 上配置活動接口上限閾值M 為2S-switch-A interface eth-trunk 1S-switch-A-Eth-Trunk1 max band

15、width-affected-linknumber 2S-switch-A-Eth-Trunk1 quit2 LACP 配置說明由于S-switch-A 為主動端，所以S-switch-B 不需要配置活動接口上限閾值，步驟 6 中配置接口優先級同樣只需要在主動端S-switch-A 上配置即可。6. 在S-switch-A 上配置接口優先級確定活動鏈路S-switch-A interface ethernet 0/0/1S-switch-A-Ethernet0/0/1 lacp priority 100S-switch-A-Ethernet0/0/1 quitS-switch-A interf

16、ace ethernet 0/0/2S-switch-A-Ethernet0/0/2 lacp priority 100S-switch-A-Ethernet0/0/2 quit7. 驗證配置結果# 查看各S-switch 設備的Eth-Trunk 信息，查看鏈路是否協商成功。S-switch-A display eth-trunk 1Eth-Trunk1's state information is:Local:LAG ID: 1 WorkingMode: STATICPreempt Delay: Disabled Hash arithmetic: According to MACS

17、ystem Priority: 100 System ID: 0077-7777-7777Least Active-linknumber: 1 Max Bandwidth-affected-linknumber: 2Operate status: up Number Of Up Port In Trunk: 2-ActorPortName Status PortType PortPri PortNo PortKey PortState WeightEthernet0/0/1 Selected 100M 100 1 289 11111100 1Ethernet0/0/2 Selected 100

18、M 100 2 289 11111100 1Ethernet0/0/3 Unselect 100M 32768 3 289 11100000 1Partner:-ActorPortName SysPri SystemID PortPri PortNo PortKey PortStateEthernet0/0/1 32768 0001-0168-0182 32768 1 289 11111100Ethernet0/0/2 32768 0001-0168-0182 32768 2 289 11111100Ethernet0/0/3 32768 0001-0168-0182 32768 3 289

19、11100000S-switch-B display eth-trunk 1Eth-Trunk1's state information is:Local:LAG ID: 1 WorkingMode: STATICPreempt Delay: Disabled Hash arithmetic: According to MACSystem Priority: 32768 System ID: 0001-0168-0182Least Active-linknumber: 1 Max Bandwidth-affected-linknumber: 8Operate status: up Nu

20、mber Of Up Port In Trunk: 2-ActorPortName Status PortType PortPri PortNo PortKey PortState WeightEthernet0/0/1 Selected 100M 32768 1 289 11111100 1Ethernet0/0/2 Selected 100M 32768 2 289 11111100 1Ethernet0/0/3 Unselect 100M 32768 3 289 11100000 1Partner:-ActorPortName SysPri SystemID PortPri PortNo PortKey PortStateEthernet0/0/1 100 0077-7777-7777 100 1 289 11111100Ethernet0/0/2 100 0077-7777-7777 100 2 289 11111100Ethernet0/0/3 100 0077-7777-7777 327
