安徽煉鐵廠高爐地下管廊土方開挖專項施工方案

1、馬鋼（合肥）鋼鐵責任有限公司二煉鐵總廠4#高爐地下管廊土方開挖專項施工方案 施工組織設計目 錄第一章 綜合說明31.1編制依據31.2編制說明31.3工程概況31.4施工條件41.5工程特點與難點4第二章 施工準備5第三章 土方開挖方案63.1開挖方案的確定63.2基礎土方開挖順序73.3基坑排水83.4土方開挖及排水注意事項8第四章 質量及安全保證措施94.1質量驗收標準94.2質量保證措施104.3安全措施104.4環保保證措施11第五章 應急預案115.1應急預案的方針與原則115.2應急預案工作流程圖125.3明挖深基坑開挖存在的危險因素及預防、應急措施。125.4應急救援組織架構14

2、5.5事故報告155.6應急結束175.7后期處置175.8宣傳教育175.9演練185.10總結。18附圖：1、馬鋼4#高爐地下水管廊工程土方開挖示意圖2、馬鋼4#高爐地下水管廊工程平面布置圖19馬鞍山鋼鐵建設集團有限公司第一章 綜合說明1.1編制依據本施工組織設計的編制以下列幾項作為依據：1、 中冶南方工程技術有限公司提供的馬鋼二鐵總廠4#（3200m3）高爐工程地下水管廊的施工圖和相關設計資料； 2、我公司近年類似工程的施工經驗和技術檔案、技術總結。3、該工程現場踏勘、現場周邊環境條件及掌握的相關數據。4、本工程招標文件規定的及國家現行施工及驗收規范、質量檢驗及評定標準。5、國家及行業現

3、行施工及驗收規范、工程質量檢驗評定標準。6、我公司現有資源及本工程擬配備的資源。1.2編制說明1、按照施工圖紙要求，針對本工程特點，合理組織人力、物力、財力，編制行之有效的施工計劃，科學安排布置施工力量、施工工序，確保工期兌現。2、貫徹執行國家及省（部）頒布的現行標準、規范、規程，嚴格按照設計和業主要求，制定切實可行的質量保證體系，確保工程質量達到合格。3、合理布置施工場地，確保設備、人身安全。1.3工程概況1、本工程位于二煉鐵總廠新建4#高爐出鐵場北側B-C-D列線、8-9軸線區間，往北側延伸至高爐水處理系統，管廊結構底部標高約為-7.4m ,寬度為5.5m，總長度為84m (三段折線型)；

4、采用C30防水砼結構，抗?jié)B等級P6。該區域0.000標高相當于絕對標高 16.000m 。2、參考地勘報告，該區域基坑斷面土層分布：為1雜填土、2素填土、2（或3）粉質粘土可塑（或硬塑）、2（1）粉質粘土（硬塑或可塑）、粉質粘土夾碎石（硬塑）；本工程基礎座落在Q4al第2或3層土。3、管廊結構邊緊貼出鐵場B-C-D列線、8-9軸線區間的樁基承臺，管廊結構底部標高比出鐵場廠房柱基礎樁基承臺底標高約低 5.50m，基槽開挖時此段極易塌方，必須采取相應措施或先后施工順序，以保證相鄰結構及管廊結構基坑邊坡的施工安全； 1.4施工條件1、 場地條件本工程地理位置在馬鋼二煉鐵總廠2#高爐北側附近，緊鄰高爐

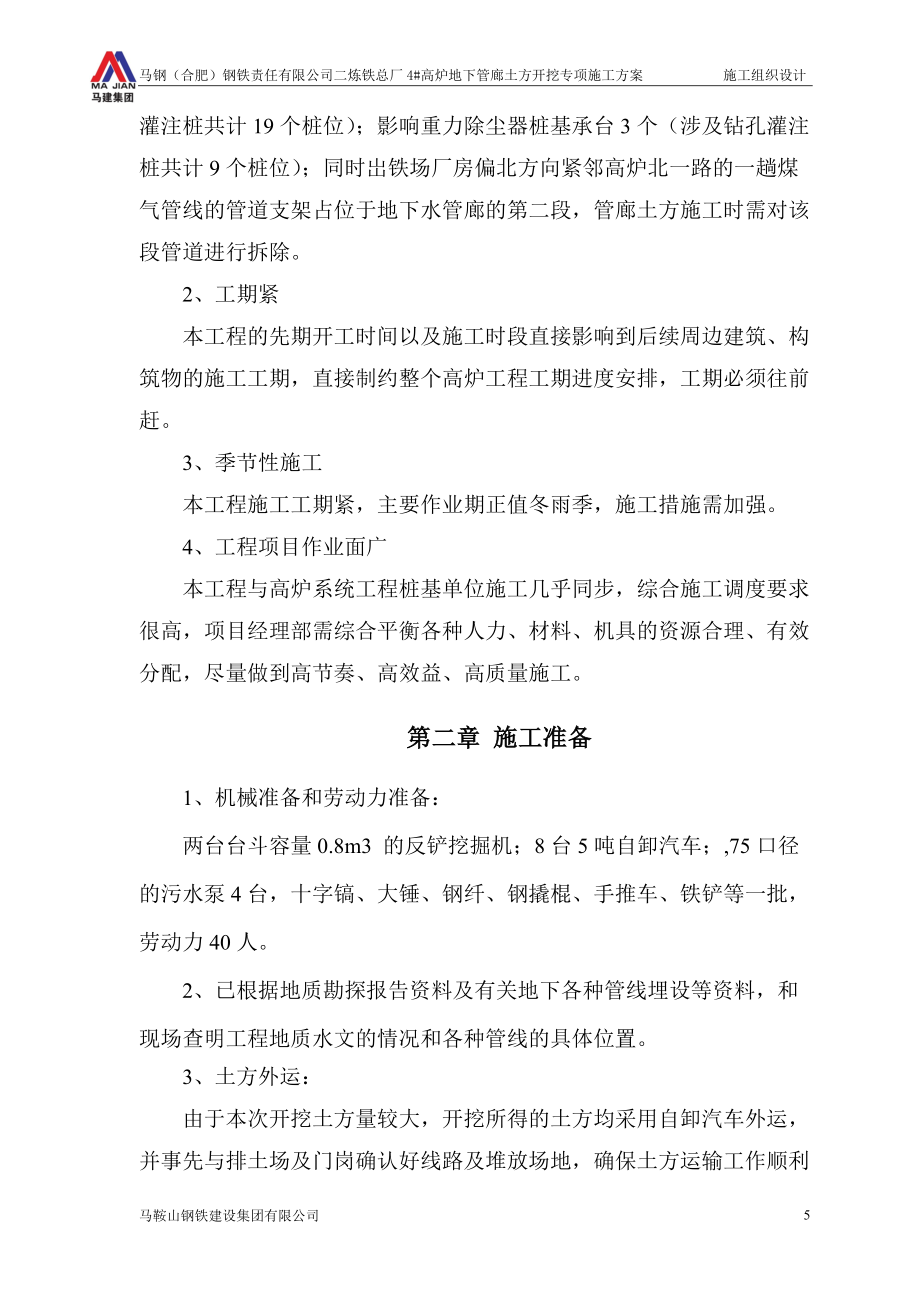

5、東路與北一路，交通條件較為便利。目前場地平整，整個場地范圍周邊道路、場地排水施工臨時用電等設施，已經形成。2、資源條件砂、石料、水泥等建筑材料資源豐富，建筑用鋼材由馬鋼自產，勞動力資源也極其豐富，隨著馬鋼多年來的建設和發展，鍛煉了一批有豐富的冶金建設的施工隊伍。1.5工程特點與難點1、周邊建筑物影響大本工程地下水管廊部分折線段位于出鐵場北側B-C-D列線、8-9軸線區間，涉及影響周邊出鐵場廠房柱基礎樁基承臺共計8個（涉及鉆孔灌注樁共計19個樁位）；影響重力除塵器樁基承臺3個（涉及鉆孔灌注樁共計9個樁位）；同時岀鐵場廠房偏北方向緊鄰高爐北一路的一趟煤氣管線的管道支架占位于地下水管廊的第二段，管廊

6、土方施工時需對該段管道進行拆除。2、工期緊本工程的先期開工時間以及施工時段直接影響到后續周邊建筑、構筑物的施工工期，直接制約整個高爐工程工期進度安排，工期必須往前趕。3、季節性施工本工程施工工期緊，主要作業期正值冬雨季，施工措施需加強。4、工程項目作業面廣本工程與高爐系統工程樁基單位施工幾乎同步，綜合施工調度要求很高，項目經理部需綜合平衡各種人力、材料、機具的資源合理、有效分配，盡量做到高節奏、高效益、高質量施工。第二章 施工準備1、機械準備和勞動力準備：兩臺臺斗容量0.8m3 的反鏟挖掘機；8臺5噸自卸汽車；,75口徑的污水泵4臺，十字鎬、大錘、鋼纖、鋼撬棍、手推車、鐵鏟等一批，勞動力40人

7、。2、已根據地質勘探報告資料及有關地下各種管線埋設等資料，和現場查明工程地質水文的情況和各種管線的具體位置。3、土方外運：由于本次開挖土方量較大，開挖所得的土方均采用自卸汽車外運，并事先與排土場及門崗確認好線路及堆放場地，確保土方運輸工作順利進行。4、作業條件：(1)、現場開挖區域內的障礙物已清除，施工安全等防護工作已做好，并經驗收合格。(2)、施工方案已按有關規定編制完成，并經有關部門審查批準，同意實施。(3)、現場施工道路已鋪設完畢。(4)、已按規定做好測量放線工作。第三章 土方開挖方案3.1開挖方案的確定1、工藝流程：測量定位放線（基礎土方大開挖最外圍尺寸）第一次土方機械開挖測量定位放線

8、（按基礎邊+工作面+二次放坡）第二次土方機械開挖人工土方開挖人工修整基底地基驗收和澆筑砼墊層。2、機械土方大開挖底部標高的確定：第一次機械土方大開挖底部標高確定為-4.0m，第二次土方開挖的底部標高確認為-7.5m，局部地區為-7.1m。3、基坑邊坡放坡系數的確定： 根據該項目的地質勘察報告和現場的實際情況，場地內的表層土質為素填土、粘性土，為確保工程施工的安全、質量和根據住建部2009（87）號文精神，故按上述確定該項目二次土方大開挖邊坡放坡系數均為1:0.75，局部二次開挖放坡系數為1:0.33。4、測量定位放線： 、根據該項目的平面定位圖、基礎平面布置圖、基礎結構設計施工圖和大開挖底部標

9、高等，計算出有關測量定位相關的平面和高程數據。、根據設計的±0.000標高，測定自然地坪的標高，確定基礎土方開挖深度和邊坡放坡寬度等，確定基礎土方開挖上口邊線。、根據地下水管廊基礎外邊線尺寸450mm（施工工作面）300mm（基礎底水溝）放坡寬度（按1:0.75的放坡系數計）1200mm（中間平臺寬度）300mm（平臺底水溝）放坡寬度（按1:0.75的放坡系數計），放出基礎土方第一次大開挖上口邊線及第二次開挖上口線。3.2基礎土方開挖順序根據基礎開挖平面圖，本次土方開挖依據伸縮縫分三個部分進行，第一部分開挖至-4.0m時，兩臺挖機采用分段流水施工，其中一臺在第一部分從-4.0m開挖至

10、-7.5m，第二臺開挖在第二部分從地表開挖至-4.0m，如此階梯進行施工。根據基礎開挖縱向圖，本次土方開挖分三個階段進行，第一階段土方開挖至深度為-4.000m，然后考慮1.5m寬平臺后，進行第二階段土方開挖，開挖至-7.500m，最后現場施工人員再重新用儀器定位放設基坑底部的基礎尺寸與水溝位置進行第二次挖掘修整，最后預留30人工開挖。1、在地下水管廊挖掘時，按土方大開挖最上口邊線坐標在自然地坪測量定位放線，用白灰撒出基礎土方開挖上口邊線。2、從地下水管廊東南側向西北側開挖，采用斗容量0.8m3 的挖掘機挖裝， 5噸自卸汽車配合外運，來回運距為1000m。機械土方大開挖至標高為7.500 m時

11、，按基礎邊工作面水溝測量定位放線，然后人工開挖土方、人工修整基底，人工開挖出來的土方用手推車運至挖土機施工的工作面，做好機械開挖與人工開挖同步協助作業。做好基底和坡頂?shù)呐潘疁虾图?，確保地基在基礎施工過程中不受雨水浸泡。3、基礎按設計和規范要求開挖至持力層標高后，為防止雨水浸泡，必須立即組織地基基礎驗收，驗收合格后隨時澆筑基礎砼墊層，確保工程施工質量。3.3基坑排水根據該項目地質勘察報告和現場的實際情況，為在保證工程質量的情況下，以最少的投入獲取進度、質量和經濟上的最大利益，本項目采取分級降水的方法。-7.5m基坑雨水匯集于邊坡底四周排水井，先采用污水泵將此處雨水抽至-4m平臺的集水井，最后

12、抽至地表道路主排。1、為防止地下水及雨水浸泡基及梁槽底，在基坑及-4m平臺周邊沿邊坡底設置300×200mm排水溝，并于坡底轉角位置設置120012001500（長寬高）集水坑，并配適量污水泵，專門人員定時抽水。2、集水坑排水采用,75mm口徑污水泵。3.4土方開挖及排水注意事項1、控制好開挖的尺寸和坡度，除應考慮結構尺寸要求外，應根據施工需要增加工作面寬度、排水設施、結構支撐等所需寬度。2、土方開挖時必須密切配合測量工作，嚴格控制標高、幾何尺寸，嚴防超挖、少挖現象。3、開挖過程中，要隨時注意土質變化情況，如出現軟弱土層、枯井、舊基礎等，應與設計單位共同研究，采取加深、換填或其他加固

13、地基方法處理，不得私自處理?；拥浊謇硗戤吅螅皶r組織有關部門共同進行驗收，合格后方可進行下一道工序施工。4、土方開挖階段如遇雨天，應及時增加污水泵，以免基坑長時間泡在雨水中，并在穩定性較差的邊坡覆蓋材料布，材料布應伸入集水井且從地表（-4m平臺）伸出1m長。5、土方開挖之前應與樁基單位及時溝通，確定開挖區域內樁基數量及澆筑時間。澆筑15天以上的樁基開挖時應注意盡量避免挖斗撞擊樁基主體，澆筑15天以下的樁基開挖之前應按地基公司給出的樁基坐標放出該部分樁基的位置，該部分樁基周圍1m之內的土方采用人工分層挖除。第四章 質量及安全保證措施4.1質量驗收標準機械土方開挖人工修整工程質量檢驗標準

14、項目序號項 目允許偏差或允許值檢驗方法柱基、基坑（槽）場地平整管溝地（路）面基層主控項目1標高-50±30-50-50水準儀2長度、寬度（由設計中心線向兩邊量）-200-50+300-100+100-經緯儀，用鋼尺量3邊坡設計要求觀察或用坡度尺檢查一般項目1表面平整度20202020用2m靠尺和契行塞尺檢查4.2質量保證措施1、土方施工設專人指揮，技術員進行書面交底，嚴格按施工方案執行。2、測量員隨時跟蹤測量，保證基底標高，基坑底土壤不得擾動。3、夜間施工有足夠的照明，避免錯挖或超挖。4、土方挖至設計標高后，應及時通知各方驗槽，應經驗收合格，才能澆砼墊層，基底不能泡水或長時間曝曬。4

15、.3安全措施1、現場設立安全領導小組。2、全體人員應認真執行各工序的安全操作規程及有關規定。3、施工前，施工管理人員要向操作人員做專項安全技術交底，關鍵部位要親臨現場指導。4、施工人員進入現場要服從安全員的指揮和監督。進場施工人員必須符合有關勞務人員用工的有關規定及條例，證件齊全。5、施工人員進入現場要進行“三級”安全教育。6、每天班前五分鐘，施工管理人員要向操作人員作專項的施工安全技術交底。7、夜間施工，應有足夠的照明。8、土方施工機械和運輸車輛在進場前進行徹底的檢修和保養，確保施工期間機械的正常運轉。9、土方開挖后，按現場安全防護要求在基坑的周圍搭設安全保護欄桿，避免人員墜落坑中。10、土

16、方開挖時需破除原高爐北路鋼筋砼道路，道路破除后，在該路段東西兩側道路交叉口處設置警示牌，并在該部分基坑兩側設置警示燈。4.4環保保證措施1、所有土方運輸車輛進入現場后禁止鳴笛,以減小噪音。2、為保持環境衛生，避免運土車發生遺灑，在現場搭設拍土架，指派專人負責將運土車上的土拍實并蓋好帆布，避免路上遺灑。3、運土車駛離施工現場前，設專人負責用高壓水將車輪、車廂上的泥土沖洗干凈，同時應作好洗車臺場地的排水工作。4、安排專人負責清掃出入口，以達到環衛要求。5、現場內設專人撒水降塵。第五章 應急預案5.1應急預案的方針與原則 “發生事故時應遵循“保護人員優先，防止和控制事故的蔓延為主；統一指揮、分級負責

17、、區域為主、單位自救與社會救援相結合”的原則。達到控制事故，有效地搶救傷員，減少事故損失，防止事故擴大。 5.2應急預案工作流程圖根據本工程的特點及施工工藝的實際情況，認真的組織對危險源和環境因素的識別和評價，特制定本項目發生緊急情況或事故的應急措施，開展應急知識教育和應急演練，提高現場操作人員應急能力，減少突發事件造成的損害和不良環境影響。其應急準備和響應工作程序見下圖：危險源及環境因素辯識、評價編制應急預案成立搶險領導小組組建搶險隊、救護車配備應急物資、設備應急知識教育培訓定期評審實施應急預案進行評審、修訂未發生發生5.3明挖深基坑開挖存在的危險因素及預防、應急措施。 危險因素：1、違規違

18、章作業、安全防護措施缺陷，基坑發生坍塌滑坡。2、受到應力的影響基坑坑底隆起。3、地質復雜發生涌砂涌水。4、高空墜物。 （一）基坑坑底隆起1、安全預防措施 基坑開挖過程中加強基底隆起監測，對監測報表中的數據要進行認真的分析。 地基加固、周邊設降水井降水等措施嚴格按設計要求施工。 基坑周邊防止過多的超載。 開挖前對圍護質量摸底、祥查，對可能會發生滲漏的部位進行注漿封堵處理。2、應急措施： 立即疏散險情現場作業人員，同時對可能造成影響的周邊單位或住宅內的人員進行疏散。 發現坑底隆起跡象，應立即停止開挖，并應立即加設基坑外沉降監測點。 回填注漿或回填土，直至基坑外沉降趨勢收斂方可停止回灌和回填。(二)

19、 涌砂涌水1、安全預防措施 開挖過程中對圍護結構樁間等薄弱部位設專人監視。 若發現出現少量滲漏，應及時處理，先堵漏后開挖，防止?jié)B漏點擴大。 加強量控監測、對量測數據進行審查對比，密切關注圍樁的變形情況。 監測信息圍護結構變形超過允許范圍時，必須立即加密支撐，防止變形進一步擴大，遇薄弱環節錯位開裂，出現滲水通道時，及時處理。 應急措施： 立即疏散險情現場作業人員，同時對可能造成影響的周邊人員進行疏散。 在涌砂處打設42 注漿孔注漿加固；在涌水處采用M10漿砌片石圍堰，邊用抽水機將突水排出，然后回填干砌片石，注漿加固。（三）高空墜物 作好基坑四周圍閉工作，在基坑坡頂和基坑邊按照規范要求設置護欄安全

20、網； 為防止地面雜物吊入基坑，在基坑周邊護欄下緣設置踢腳板。5.4應急救援組織架構1、應急救援領導組：組 長：劉 龍 電話組長：錢 勇 電話 員：張其偉 王榮國 歐陸軍 李靖2、應急救援領導組職責應急救援協調領導組是項目部的非常設機構。負責本標段施工范圍內的重大事故應急救援的指揮、布置、實施和監督協調工作。及時向上級匯報事故情況，指揮、協調應急救援工作及善后處理，按照國家、行業和公司、指揮部等上級有關規定參與對事故的調查處理。3、應急救援領導小組共設應急救援辦公室、安全保衛組、事故救援組、醫療救援組、后勤保障組、專家技術組、善后處理組、事故調

21、查處理組等八個專業處置組。4、.各救緩組職責： 應急救援辦公室 值班電話要職責：負責“預案”日常的管理工作，負責重大事故的報告，通知指揮組全體成員立即趕赴事故現場。在實施應急救援任務時與其他處置組協調工作，按照經理的命令調動搶險隊伍，機械物資及時到位，實施搶險救援工作。 組員負責人：張其偉 電話警戒、控制，組織人員有序疏散。事故救援組 負責人：歐陸軍 電話主要職責：根據專家技術組的技術建議和事故現場情況制定方案，按照方案迅速組織搶險力量進行搶險救援。 醫療救護組 負責人：李靖 電話要職責：組

22、織醫護人員迅速展開對傷員的急救，有必要時應立即與120急救中心聯系，請求增援，并派人在路口等候指引。 后勤保障組 主要職責：迅速組織車輛運送搶險隊伍及搶險物質，必要時立即切斷主電源，并與醫療救護組協作保障所需物品的使用。 事故調查組 主要職責：負責對事故現場勘察取證，查清事故原因和事故責任，總結經驗教訓，制定防范措施，提出對事故及責任人的處理意見，配合上級調查組工作。 善后處理組 主要職責：根據國家有關規定，負責對傷亡人員的醫療、撫恤、安置等工作，并于保險公司協調理賠事宜。在我隊應急救援協調領導組組長發布啟動本應急預案命令時，各職能組無條件地服從我隊應急救援協調領導組的安排，立即投入到應急救援

23、的行列。5.5事故報告1、事故報告原則應遵循“迅速、準確”的原則，在第一時間內上報重大事故情況。2、緊急通訊聯絡緊急報警電話 110 緊急救援消防電話 119急救中心電話 120交通事故緊急救援電話 122天氣預報電話 12121應急救援領導組辦公室電話 3、事故報告程序發生上述事故后現場施工員應立即向工區負責人匯報，工區負責人接到報告的同時向我隊應急救援協調領導組辦公室報告，報告事故發生的時間、地點和簡要情況，并隨時報告后續情況。同時根據實際情況判斷是否要求與110、119、120、122以及其他相關救援電話聯系增援。4、事故應急救援辦公室接報后應立即報告應急救領導組組長，組長接報后根據報告的情況判斷事故的級別下達啟動應急預案命令，展開現場救援工作，有關部門人員趕赴事故現場到指定地點集結，（根據地質情況，應急救援集結地點設在二鐵總廠4#高爐項目部前廣場）勘察事故情況，通知相關部門就近調動搶險隊伍、機械設備實施應急救援。啟動應急救援預案，同時應向上級主管部門或主管領導匯報。5、報告內容事故發生時間、地點、事故類別。事故發生的簡要經過、人員傷亡情況。已采取的救援措施。6、應急救援（1）各工區在
