辦案中心定位報警系統方案

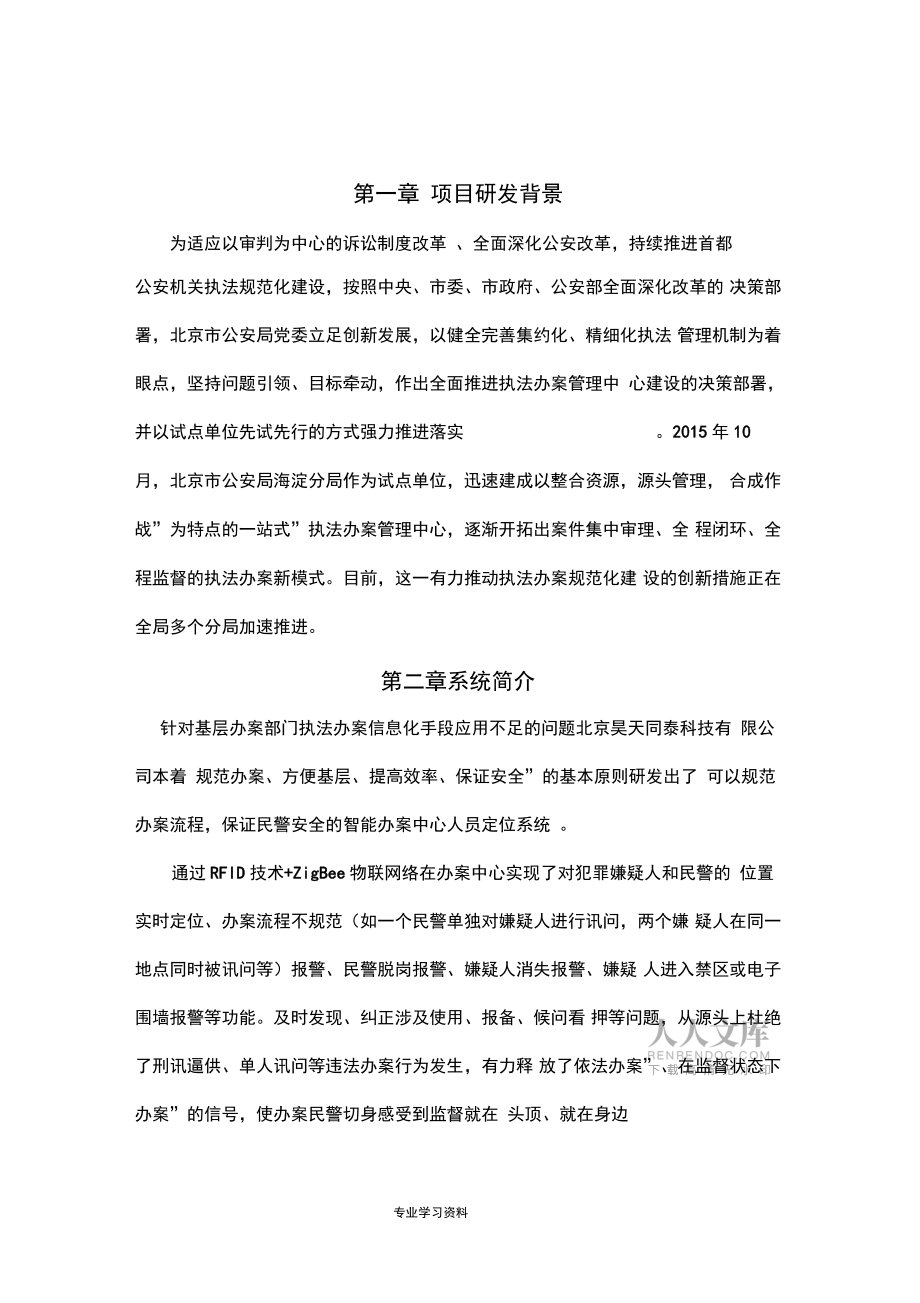

1、專業學習資料辦案中心人員定位報警系統設計北京昊天同泰科技有限公司專業學習資料第一章 項目研發背景為適應以審判為中心的訴訟制度改革 、全面深化公安改革，持續推進首都公安機關執法規范化建設，按照中央、市委、市政府、公安部全面深化改革的 決策部署，北京市公安局黨委立足創新發展，以健全完善集約化、精細化執法 管理機制為著眼點，堅持問題引領、目標牽動，作出全面推進執法辦案管理中 心建設的決策部署，并以試點單位先試先行的方式強力推進落實。20152015 年 1010月，北京市公安局海淀分局作為試點單位，迅速建成以整合資源，源頭管理， 合成作戰”為特點的一站式”執法辦案管理中心，逐漸開拓出案件集中審理、全

2、 程閉環、全程監督的執法辦案新模式。目前，這一有力推動執法辦案規范化建 設的創新措施正在全局多個分局加速推進。第二章系統簡介針對基層辦案部門執法辦案信息化手段應用不足的問題北京昊天同泰科技有 限公司本著 規范辦案、方便基層、提高效率、保證安全”的基本原則研發出了 可以規范辦案流程，保證民警安全的智能辦案中心人員定位系統 。通過 RFIDRFID 技術+ZigBee+ZigBee 物聯網絡在辦案中心實現了對犯罪嫌疑人和民警的 位置實時定位、辦案流程不規范（如一個民警單獨對嫌疑人進行訊問，兩個嫌 疑人在同一地點同時被訊問等）報警、民警脫崗報警、嫌疑人消失報警、嫌疑 人進入禁區或電子圍墻報警等功能。

3、及時發現、糾正涉及使用、報備、候問看 押等問題，從源頭上杜絕了刑訊逼供、單人訊問等違法辦案行為發生，有力釋 放了依法辦案”、在監督狀態下辦案”的信號，使辦案民警切身感受到監督就在 頭頂、就在身邊專業學習資料系統的層次功能圖如圖 1 1 所示:圖 1 1 系統層次功能圖第三章系統設計方案3.1 系統各層工作流程3.1.1 采集層：1 1）RFIDRFID 標簽: :每一個或一組證物綁定一個 RFIDRFID 標簽，每個 RFIDRFID 具有唯一的 IDID 標識，通過綁定的一維條碼與一個或一組證物形成一對一的標識關系。RFIDRFID 每 1s1s 主動地以規定的協議向外發射射頻信號，包含標簽

4、 IDID 號，標簽電量 等有效信息。2 2） 物聯網無線節點：主動的監測周圍的射頻信號，當收到有效的 RFIDRFID 信號 時在協議幀上加上自己的信息，再將信息發出。專業學習資料3 3）物聯網定向監測器：工作原理與物聯網無線節點相同，但是識別范圍比 較小，通常放置在門口和空間比較狹小的位置，用于判斷是否有證物通過。4 4） 物聯網全向監測器：主動的監測周圍的射頻信號，并且通過以太網或 RS48RS485 5接口將收到的信息以及自身的唯一I ID D等信息傳送到后臺應用系統進行分 析。是介于采集層和通信層之間的設備。5 5）手持終端：自動盤庫，激活聲光電路。3.1.2 傳輸層物聯網絡中繼器：

5、主動監測周圍的射頻信號，當收到物聯網無線節點或物 聯網定向監測器發出的有效信息經以太網或 RS485RS485 等傳輸方式傳輸至后臺應用 系統進行分析。3.1.2 應用層完成成對采集數據的處理，以及功能實現。3.2 系統功能介紹3.2.1 人員區域?qū)崟r定位能夠?qū)崟r定位佩帶定位標簽的人員所在區域，并顯示在監控端地圖上。3.2.2 管控人員統計及電子點名統計各區域考勤人數及實到人數，以及特定區域內實到人數，與應到人數 對比，確定人員是否到齊。并顯示缺席人員的姓名。3.2.3 人員查找在監控端可輸入人名或標簽號查找指定人員位置當前所處位置。專業學習資料3.2.4 未按流程涉案人員必須按照既定的流程進

6、行，如果不按照流程，上一流程沒有結束 就進入下一流程的話，系統就會產生報警，同時區域報警器進行語音提示。.專業學習資料325 單人詢問、訊問涉案人員的詢問、訊問必須有兩名警察同時完成，如果一名警員進行審訊 的話，系統會在指定的時間內報警。326 脫崗、睡崗可監控提醒值班人員，晚上 12:0012:00 到凌晨 7:007:00，每隔半小時值班干警 必須去進行正常的巡視，不然系統將產生聲光告警。3.2.7 消失告警可重點監控某些標簽，當這些標簽離開指定區域或清失時系統發現相應的口警。3.2.8 越界、離開報警某些區域?qū)儆谥匾獏^(qū)，未經允許的人員進入將發出報警信息。也可以在某些區域可以設定某些人員在

7、設定的時間內不準離開，如果離開或消失系統告警。3.2.9 軌跡回放可查詢某個標簽指定時間段的移動軌跡，這個時間段這個標簽都去過哪些區域。3.2.10 視頻聯動可以給每個定位設備綁定一個攝像頭 ，通過在監控端的地圖上，點擊 定位設備圖調用定位設備所在區域的視頻 。當有特定的告警時，系統會自動調 出發生告警的區域的視頻。專業學習資料3.2. 11 人員臨時授權當某個人員需要暫時進入重要區域或要離開行程安排區域時，可在系專業學習資料統進行臨時授權，準許他進入重要區域或離開工作區一定的時間。3212 電子標簽故障報警電子標簽的故障，主要是指標簽電池電壓低；佩戴在人員手上的腕帶 被破壞或被拆除；只要佩戴

8、在人員手上的腕帶被脫下來系統都會的提示告警；無論是剪斷，還是用工具正常拆除，系統都會有告警。當標簽的電池電壓過低時系統也會提示，此時需要盡快更換電池。第四章主要設備性能介紹4.1物聯網定向監測器訂貨信息：HT-WDM-ZLHT-WDM-ZL ( ZHZH) 1010( 11/12/13/1411/12/13/14 ?)產品特點:專業學習資料工作模式讀寫器的工作模式為 被動或主動式”，一般應用時讀寫器處于接收狀態實時接收信號覆蓋范圍內 主動式”有源電子標簽發出的信號，并將接收到的數 據或更改參數。識別距離讀寫器與公司的 主動式”有源電子標簽配合，在良好的可視環境下，識別 范圍在3030。-606

9、0。圓錐體范圍，單方向最大識別距離可達到50m50m，最佳識別距離在 5-15m5-15m。在具體應用中與無源標簽相比較，超強的信號和超長的識別距離具 有非常大的優勢。當用戶對識別距離有不同要求或應用環境較復雜時，可選擇不同信號強度的有源電子標簽和讀寫器，并可通過軟件調節讀寫器的增益來達 到所需的識別距離。識別速度& &能力在讀寫器的有效識別范圍內有源電子標簽以最高200Km/h200Km/h 的速度運行時，可以保證穩定識別。這一特性可完全保證高低速運動狀態中的人員、物品的身份識別。讀寫器能夠同時讀取200200 張以上的有源電子標簽，識別準確率99.999%99.999% ；在極短的時間內可

10、以確保全部識別不漏讀。這一特性特別適合學校特大型企事業單位的人員管理以及大量資產監控定位、倉儲管理應用。通訊安全讀寫器和配套的有源電子標簽進行通訊時 ，使用特殊通訊協議，對設備的 合法性進行校驗，為防數據破解而研發了完善的加密算法 ，確保通訊過程數據 安全。可靠工作產品充分考慮了防雷、防水、防沖擊等工業環境應用要求；生產過程嚴格 依照據通過物聯網絡中繼器轉送到后臺管理系統中特殊應用中也可向標簽寫入數專業學習資料ISO9001ISO9001 質量標準進行多環節流程控制，充分確保產品性能與品質。接口標準物聯網定向監測器提供的無線 zigbeezigbee 傳輸模塊，通過無線方式將數據通過 物聯網絡

11、中繼器轉給后臺管理系統中。公司提供符合 WinWin dosdos 系列操作系統平臺的標準軟件接口，提供底層通訊協議。應用場景：區域定位主要應用范圍包括：醫院、養老院、學校、旅游部門、工礦、企事業單位、 科研院所、部隊、監獄等門口，用于進出判定和門口通過點數。資產監控范圍包括：涉密資產、貴重物品、倉儲流轉資產等進出庫管理。產品參數:參數/型號HT-WDM-ZL( ZH)10 ( 11/12/13/14?)識別距離050m 半徑識別速度200 公里/小時識別能力同時識別 200 張以上的標簽識別角度定向識別極化方式垂直極化或雙極化 +物理限定方向增益5dBi 接收 32 級可調、發射 4 級可調

12、工作頻段2.4 GHz 2.4835 GHz專業學習資料功耗標準工作功率為毫瓦級通信機制基于 HDLC 時分多址和同步通信機制抗干擾性頻道隔離技術，多個設備互不干擾專業學習資料安全性加密計算與安全認證，防止鏈路偵測接口標準基本配置：zigbee，RS485 可選擴展 I/O開關量信號輸入與輸岀各2 路（可選）電源標準DC 7.5 12V500 2000mA溫度：-40 C -85 C，濕度：5%RH 95%RH (無凝環境要求露）封裝特性不銹鋼外殼封裝可靠性防雷防水防沖擊，滿足工業環境要求尺寸180X135 X60 mm(不含天線)重量0.58kg安裝方式支架、卡箍4.2 物聯網絡中繼器訂貨信

13、息：HT-WIT-ZLHT-WIT-ZL (ZHZH) 1010 (11/12/13/1411/12/13/14 ?)產品特點:專業學習資料工作模式物聯網絡中繼器的工作模式為被動或主動式”，一般應用時物聯網絡中繼器處于接收狀態，實時接收主動式”物聯網無線節點和物聯網定向監測器發出 的信號，并將接收到的數據轉送到后臺管理系統中。特殊應用中，增加輸出開關量信號，控制警燈和警鈴報警，也可以控制門禁通斷，可向聲光報警標簽發 送命令，控制器發光、報警提醒位置。識別距離讀寫器與公司的 主動式”有源電子標簽配合，在良好的可視環境下，最大 識別距離可達到 100m100m 半徑。在具體應用中與無源標簽相比較，

14、超強的信號和 超長的識別距離具有非常大的優勢 。當用戶對識別距離有不同要求或應用環境 較復雜時，可選擇不同信號強度的有源電子標簽和讀寫器，并可通過軟件調節 讀寫器的增益來達到所需的識別距離。識別速度& &能力在讀寫器的有效識別范圍內有源電子標簽以最高200Km/h200Km/h 的速度運行時，可以保證穩定識別。這一特性可完全保證高低速運動狀態中的人員、物品的身份識別。讀寫器能夠同時讀取500500 張以上的有源電子標簽，識別準確率99.999%99.999% ；在極短的時間內可以確保全部識別不漏讀。這一特性特別適合學校 特大型企事業單位的人員管理以及大量資產監控定位、倉儲管理應用。通訊安全讀寫

15、器和配套的有源電子標簽進行通訊時，使用特殊通訊協議，對設備的合法性進行校驗，為防數據破解而研發了完善的加密算法，確保通訊過程數據 安全可靠工作專業學習資料產品充分考慮了防雷、防水、防沖擊等工業環境應用要求；生產過程嚴格依照 IS09001IS09001 質量標準進行多環節流程控制，充分確保產品性能與品質。接口標準讀寫器可提供 RS485RS485 weigand26weigand26 RJ45RJ45 TTLTTL 等標準硬件接口。如需要 RS232RS232 或 WiFWiFi i等接口時，請在訂貨時說明。公司提供符合 WinWin dosdos 系列操作系統平臺的標準軟件接口，提供底層通訊

16、 協議。應用場景：區域定位RTLSRTLS 人員區域定位（監控）系統范圍包括：醫院、養老院、學校、旅游部 門、工礦、企事業單位、科研院所、部隊、監獄等單位的人員區域定位、（跟 蹤監控）等管理應用。資產監控RTLSRTLS 資產監控（區域定位）系統范圍包括：涉密資產、貴重物品、倉儲流 轉資產。產品參數:參數/型號HT-WWL-ZL (ZH ) 10 (11/12/13/14 )識別距離0100m 半徑識別速度200 公里/小時識別能力同時識別 500 張以上的標簽識別角度全向?qū)I(yè)學習資料極化方式垂直極化或雙極化增益5dBi 接收 32 級可調、發射 4 級可調工作頻段2.4 GHz 2.4835

17、 GHz功耗標準工作功率為毫瓦級通信機制基于 HDLC 時分多址和同步通信機制抗干擾性頻道隔離技術，多個設備互不干擾安全性加密計算與安全認證,防止鏈路偵測接口標準RS232、RS485、Wiegand26、RJ45、TTL、WiFi 等可選擴展 I/O開關量信號輸入與輸岀各2 路（可選）電源標準DC 7.5 12V500 2000mA環境要求溫度：濕度：封裝特性鋁合金外殼封裝可靠性防雷防水防沖擊，滿足工業環境要求尺寸180X135 X60 mm（不含天線）重量0.58kg安裝方式U 型、L 型專用金屬安裝套件專業學習資料4.3 RFID 防拆卸電子腕帶訂貨信息：HT-ZHR-BLHT-ZHR-

18、BL 1010( 11/12/13/1411/12/13/14 ?)產品特點：工作模式標簽采用主動方式進行工作，主動發射信號給讀寫器。發射頻次可調。標簽內部采 用高能扣式鋰電池，容量可選。標準環境下，電池提供的能量可以保證標簽連續工作8-168-16個月。識別距離公司的讀寫器與該 主動式”有源電子標簽配合，有源標簽在具體應用中與無源標簽 相比較，超強的信號和超長的識別距離具有非常大的優勢。在良好的可視環境下，最大識別距離可以達到 150m150m。當用戶對識別距離的長短有不同要求，或應用環境比較復雜時，可以選擇使用不同信號強度的有源電子標簽和讀寫器，并可通過系統軟件改變讀寫器的增益值來達到所需

19、的識 別距離。識別速度& &能力專業學習資料讀寫器能夠同時讀取 200200 張以上的有源電子標簽，識別準確率 99.999%99.999% ;在極短的時 間內可以確保全部識別不漏讀。這一特性特別適合學校、特大型企業的人員管理以及大量 資產監控、倉儲管理應用。通訊安全有源電子標簽與配套的讀寫器進行通訊時，使用特殊通訊協議，對設備的合法性進行校驗，為防數據破解而研發了縝密的加密算法，確保通訊過程數據安全?？煽抗ぷ鳟a(chǎn)品充分考慮了防雷、防水、防沖擊等工業環境應用要求；生產過程嚴格依照IS09001IS09001 質量標準進行多環節質量檢測接口標準符合 IS018000-4IS018000-4 標準規

20、范。應用場景資產管理用于人員定位功能，并且監控人員的移動情況產品參數：參數/型號HT- ZHR -BL 10( 11/12/13/14?)識別距離0150m 可調識別速度200 公里/小時識別能力具備 200 張/秒的防沖突性能識別角度全向識別通訊速率1Mb/s增益03 級可按需選定專業學習資料工作頻段2.4 GHz 2.4835 GHz功耗標準工作功率為微瓦級測量范圍陀螺儀傳感器：300 7sec;加速度傳感器：2g陀螺儀傳感器：l7sec/LSB ;加速度傳感器：士靈敏度10-5g通信機制基于 HDLC 時分多址和同步通信機制10V/M 0.11000MHz AM 調幅電磁波，頻道隔離技抗

21、干擾性術，多個設備互不干擾安全性加密計算與安全認證，防止鏈路偵測讀寫功能176B 存儲空間（可選）防拆功能防拆報警功能（可選）電池配置扣式鋰錳電池，容量 500mAh工作溫度40 C85 C環境要求工作濕度V95 %封裝特性ABS 工程塑料，抗高強度跌落與振動可靠性防雷防水防沖擊，滿足工業環境要求尺寸125X15X12 mm重量30g專業學習資料4.4 RFID 獄警電子標簽訂貨信息：HT-ZHR-BLHT-ZHR-BL產品特點：工作模式標簽采用主動方式進行工作，主動發射信號給讀寫器。發射頻次可調。標簽內部采 用高能扣式鋰電池，容量可選。標準環境下，電池提供的能量可以保證標簽連續工作8-168-16個月。識別距離公司的讀寫器與該主動式”有源電子標簽配合，有源標簽在具體應用中與無源標簽相比較，超強的信號和超長的識別距離具有非常大的優勢。在良好的可視環境下，最大識別距離可以達到 150m150m。當用戶對識別距離的長短有不同要求，或應用環境比較復雜時，可以選擇使用不同信號強度的有源電子標簽和讀寫器，并可通過系統軟件改變讀寫器的增益值來達到所需的識 別距離。識別速度& &能力專業學習資料讀寫器能夠同時讀取 200200 張以上的有源電子標簽
