1、GPS衛星信號分析(修正版)基于SirfStar GPS上的NMEA0183協議及Sirf二進制協議之實現 (輸出/輸入)：李海燕 2005.10SirfStar GPS接收機可工作在NMEA0183協議和Sirf二進制協議兩種協議上。工作協議可以切換，如在NMEA0183協議上工作時，可用$PSRF100輸入消息來設置要使用的協議。第一部分:NMEA0183協議部分NMEA(National Marine Electronics Association) 0183協議簡介NMEA 0183是美國國家海洋電子協會為海用電子設備制定的標準格式，是一種航海、海運方面有關于數字信號傳遞的標準，此標準

2、定義了電子信號所需要的傳輸協議，傳輸數據時間。這個協議是文本格式的。大致格式如下：Start Sequence(消息頭)Payload(消息體)Checksum(校驗和)End Sequence(消息尾)格式：$XXyyyXX為設備標識yyy為內容識別碼具體數據和NMEA消息字相關，數據之間用逗號間隔。如: 2243.4976,N,11414.7289,E,091828.819,A格式為*16進制數,如 *2C.校驗和是采用XOR的方法來計算 $ 和 * 之間的字符回車換行<CR> <LF>NMEA0183消息輸出格式 ：$GPsss,df1,df2,CRLFGP標識該

3、信號是GPS信號，sss為信息內容識別碼，df1,df2是信息內容值，CR、LF分別表回車換行各主要GPS消息內容識別碼的含義如下：GGA：時間、位置、定位數據GLL：經緯度,UTC時間和定位狀態GSA：接收機模式和衛星工作數據,包括位置和水平/豎直稀釋精度等。稀釋精度（Dilution of Precision）是個地理定位術語.一個接收器可以在同一時間得到許多顆衛星定位信息，但在精密定位上，只要四顆衛星訊號即已足夠了GSV：接收機能接收到的衛星信息，包括衛星ID，海拔，仰角，方位角，信噪比（SNR）等RMC：日期，時間，位置，方向，速度數據。是最常用的一個消息VTG：方位角與對地速度MSS

4、：信噪比(SNR),信號強度，頻率，比特率ZDA：時間和日期數據注：GPS系統還含有一些未在此列出的其它信號，特定軟硬件平臺只能處理的特定的信號與地理信息密切相關的消息及其所含主要內容如下，各消息之間的信息字段有出入也有重復，在一輪消息循環里，各消息相同的字段中包含相同的地理數據，可綜合多個消息來獲取完整的數據。日期時間緯度經度仰角高程定位狀態衛星數地面速度方位角GGAGLLRMCVTGZDAGSAMSSGSV各信息內容識別碼下的信號分析如下：1. GGA(時間、位置、定位數據)例樣數據： $GPGGA,1661229.478,3723.2475,N,12158.3416,W,1,07,1.0

5、,9.0,M,7.3,M, ,0000*18名稱樣例單位描述消息ID$GPGGAGGA協議頭UTC時間161229.487hhmmss.sss緯度3723.2475ddmm.mmmmN/S指示NN為北，S為南經度12158.3416dddmm.mmmmE/W指示W(wǎng)W為西，E為東定位指示(質量因子)10：未定位1：實時GPS模式，定位有效2：差分GPS模式，定位有效3：PPS模式，定位有效可用衛星數目07范圍：012HDOP(水平精度因子)1.0水平精度，范圍：1.099.9天線高程9.0米范圍：9999.999999.9單位M米大地橢球面相對海平面的高度7.3米高程（海拔高度），范圍：999.

6、99999.9單位M米差分時間(差分GPS數據年齡)秒當前沒有DGPS（Differential Global Position System，差分全球定位系統），實時GPS時無效差分ID(差分基準站號)0000差分基準站號校驗和*18<CR><LF>回車換行將消息結束2. GLL(經緯度,UTC時間和定位狀態)例樣數據：$GPGLL,3723.2475,N,12158.3416,W,161229.487,A*2C名稱樣例單位描述消息ID$GPGLLGLL 協議頭緯度3723.2475ddmm.mmmmN/S 指示NN為北，S為南經度12158.3416dddmm.mm

7、mmE/W 指示W(wǎng)W為西，E為東UTC時間161229.487hhmmss.sss狀態AA=數據有效；V=數據無效校驗和*18<CR><LF>回車換行,結束消息3. GSA(接收機模式和衛星工作數據,包括位置和水平/豎直稀釋精度等)例樣數據：$GPGSA,A,3,07,02,26,27,09,04,15, , , , , ,1.8,1.0,1.5*33名稱樣例單位描述消息ID$GPGSA$GPGSA模式1AM=手動（強制操作在2D或3D模式），A=自動模式231：定位無效2：2D定位3：3D定位衛星使用通道07通道7(PRN,偽隨機噪聲代碼號，范圍：132)衛星使用通道

8、02通道2衛星使用通道通道12PDOP1.8位置精度HDOP1.0水平精度VDOP1.5垂直精度校驗和*33<CR><LF>回車換行將消息結束4 GSV(接收機能接收到的衛星信息，包括衛星ID，仰角，方位角，信噪比（SNR）等)例樣數據： $GPGSV,2,1,07,07,79,048,42,02,51,062,43,26,36,256,42,27,27,138,42*71$GPGSV,2,2,07,09,23,313,42,04,19,159,41,15,12,041,42*41這兩條語句描述一個完整的衛星信息（這里共描述7顆衛星，每顆衛星的描述部分已用不同顏色標出）

9、，每顆衛星用4個段來描述：衛星ID（又稱隨機偽代碼，PRC）、衛星高程（仰角，衛星和接收點連線與水平面的夾角）、方位角（連線在水平面上的投影與正北方向的順時針旋轉夾角）、信噪比。名稱樣例單位描述消息ID$GPGSVGSV協議頭消息數目(總的GSV語句電文數)2范圍1到3消息編號(當前GSV語句號)1范圍1到3可視衛星總數07衛星ID（PRC）07范圍1到32仰角（衛星高程）79度最大90，90表在天頂方位角048度0359信噪比（SNR）42dBHz范圍0到99，沒有跟蹤時為空.典型值在050之間，SNR雖可達到99，但極罕見，50已是非常好的情況衛星ID27范圍1到32仰角27度最大90方位

10、角138度范圍0359信噪比（SNR）42dBHz范圍0到99，沒有跟蹤時為空校驗和*33<CR><LF>回車換行，結束消息5. MSS(信噪比(SNR),信號強度，頻率，比特率)例樣數據：$GPMSS,55,27,318.0,100,*66名稱樣例單位描述消息ID$GPGSVGSV協議頭信號強度55dB信噪比27dBBeacon信標臺頻率318.0kHzBeacon信標臺位速率100bps校驗和*66<CR><LF>回車換行，結束消息6. RMC(日期，時間，位置，方向，速度數據。是最常用的一個消息)例樣數據：$GPRMC,161229.487

11、,A,3723.2475,N,12158.3416,W,0.13,309.62,120598, ,*10這條語句基本上包含了GPS應用程序所需的全部數據：緯度、經度、速度、方向、衛星時間、狀態以及磁場變量名稱樣例單位描述消息ID$GPRMCRMC 協議頭UTC時間161229.487hhmmss.sss狀態AA=數據有效；V=數據無效緯度3723.2475ddmm.mmmmN/S 指示NN為北，S為南經度12158.3416dddmm.mmmmE/W 指示W(wǎng)W為西，E為東對地速度0.13Knot（節）1852米/小時方位角309.62度日期120598ddmmyy(日日月月年年)地磁角用戶忽略

12、校驗和*10<CR><LF>回車換行，結束消息7. VTG(方位角與對地速度)例樣數據：$GPVTG,309.62,T, ,M,0.13,N,0.2,K*6E名稱樣例單位描述消息ID$GPVTGVTG方位角309.62度參考方向T真北方位角度參考方向M地磁南極(地理北極附近)速度0.13Knot(節)單位N節速度0.2公里/小時單位K公里/小時校驗和*10<CR><LF>回車換行，結束消息NMEA0183消息輸入格式：協議頭數據校驗和協議尾$PSRF<MID>要輸入的數據校驗和<CR><LF>輸入的消息有：消息

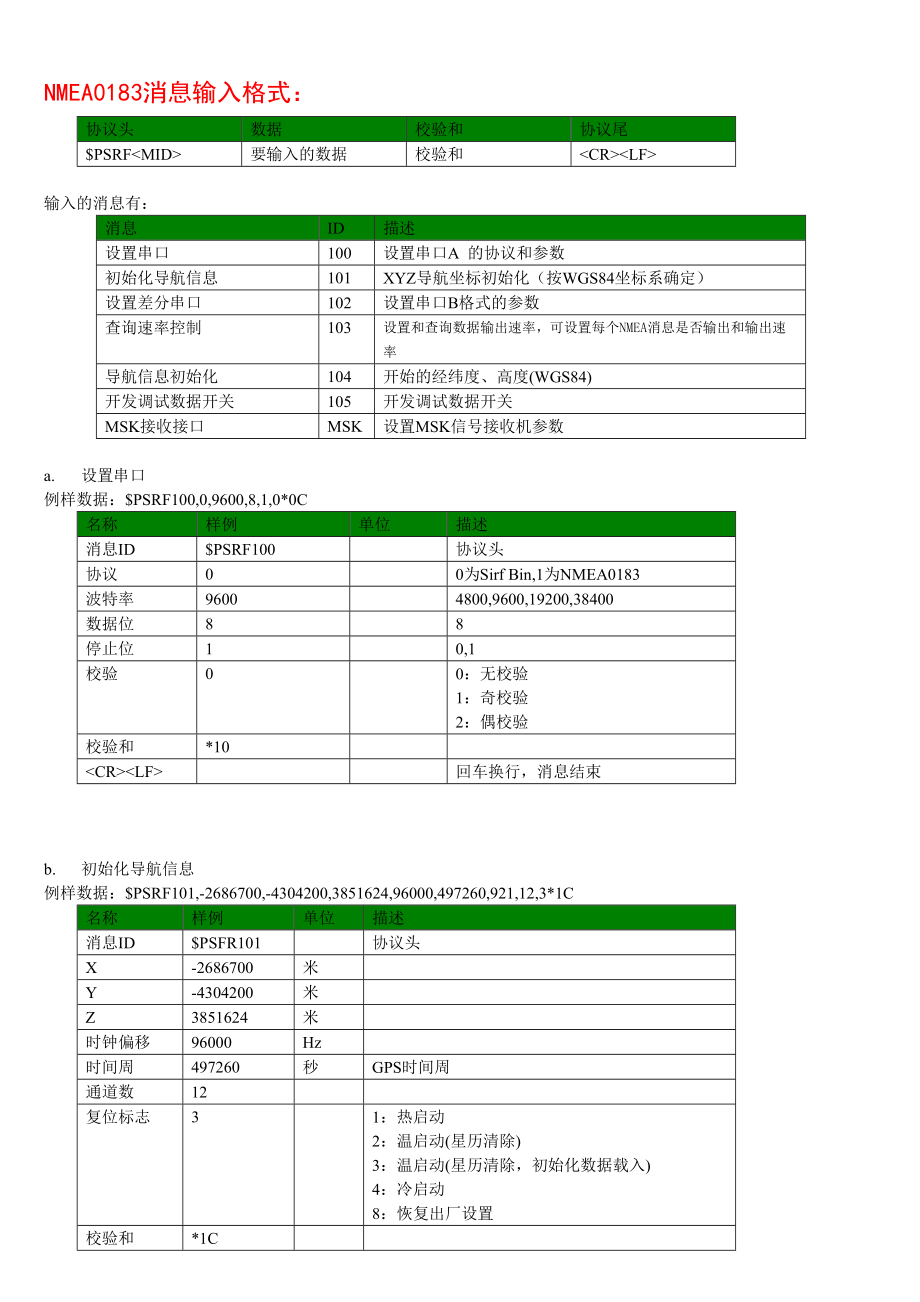

13、ID描述設置串口100設置串口A 的協議和參數初始化導航信息101XYZ導航坐標初始化（按WGS84坐標系確定）設置差分串口102設置串口B格式的參數查詢速率控制103設置和查詢數據輸出速率，可設置每個NMEA消息是否輸出和輸出速率導航信息初始化104開始的經緯度、高度(WGS84)開發調試數據開關105開發調試數據開關MSK接收接口MSK設置MSK信號接收機參數a. 設置串口例樣數據：$PSRF100,0,9600,8,1,0*0C名稱樣例單位描述消息ID$PSRF100協議頭協議00為Sirf Bin,1為NMEA0183波特率96004800,9600,19200,38400數據位88停

14、止位10,1校驗00：無校驗1：奇校驗2：偶校驗校驗和*10<CR><LF>回車換行，消息結束b. 初始化導航信息例樣數據：$PSRF101,-2686700,-4304200,3851624,96000,497260,921,12,3*1C名稱樣例單位描述消息ID$PSFR101協議頭X-2686700米Y-4304200米Z3851624米時鐘偏移96000Hz時間周497260秒GPS時間周通道數12復位標志31：熱啟動2：溫啟動(星歷清除)3：溫啟動(星歷清除，初始化數據載入)4：冷啟動8：恢復出廠設置校驗和*1C<CR><LF>回車換行

15、，消息結束c. 設置差分串口例樣數據：$PSRF102,9600,8,1,0*12名稱樣例單位描述消息ID$PSFR102協議頭波特率96004800,9600,19200,38400數據位88停止位10,1校驗00為無校驗、1為奇校驗、2為偶校驗校驗和*12<CR><LF>回車換行，消息結束d. 查詢速率控制例樣數據：$PSRF103,00,01,00,01*25名稱樣例單位描述消息ID$PSRF103協議頭消息000：GGA1：GLL2：GSA3：GSV4：RMC5：VTG模式010：設置速率1：查詢速率速率1秒0：關閉255為最大校驗值010：不使用校驗和1：使用

16、校驗和校驗和*25<CR><LF>回車換行，結束消息d. 導航信息初始化例樣數據：$PSRF104,37.3875111,-121.97232,0,96000,237759,1946,12, 1*07名稱樣例單位描述消息ID$PSRF104協議頭緯度37.387511190-90經度-121.97232180-180高度0時鐘偏移96000時間周237759GPS時間周周1946GPS周通道數12復位標識11：熱啟動2：溫啟動(星歷清除)3：溫啟動(星歷清除，初始化數據載入)4：冷啟動8：恢復出廠設置校驗和*10<CR><LF>回車換行，結束消息

17、e. 開發調試數據開關例樣數據：$PSRF105,1*3E名稱樣例單位描述消息ID$PSRF105協議頭調試10：調試信息關閉1：調試信息打開校驗和*3E<CR><LF>消息結束第二部分:Sirf二進制協議部分Sirf協議簡介Sirf協議是由Sirf公司制定的二進制協議，提供了對SirfStar GPS操作的更多接口，這一協議可使GPS更穩定，更高效，更容易的地操作。其格式如下：消息頭（Start Sequence）消息體長度（Payload Length）消息體（Payload）校驗碼（Checksum）消息結束符（End Sequence）雙字節：0xA00xA2雙

18、字節（大端格式）長度小于1023字節的數據雙字節（大端格式）雙字節0xB00xB3Sirf二進制消息輸出格式：A0A2xxxxddddddyyyyB0B3其中A0A2為協議頭(2字節)，xxxx為消息體長度(2字節)，dddddd為消息體（長度視具體消息而定），yyyy為校驗和(2字節)，B0B3為協議尾(2字節)。在消息體內還含有區分不同消息的ID(位于消息體的開頭第一個字節)等信息。例樣數據：A0A2002902FFD6F78CFFBE536E003AC00400000003000104A00036B039780E30612190E160F0400000000000009BBB0B3該消息

19、是一個測試導航數據輸出的消息，消息中各段已用顏色分隔，消息體是帶底紋帶邊框的部分，消息體中各功能部分亦用顏色分隔，消息體開頭部分 02（十進制數2）是用十六進制表示的消息ID各主要輸出消息如下列表(用ID值表示)：Hex(十六進制值)ASCII（ASCII值）Name（名稱）Description（描述）方案支持程度(SiRF Software Options)GSW2SIRFXTracSIRFLoc0x011Reference Navigation Data未實現之功能不支持不支持0x022Measured Navigation DataPosition, velocity, and tim

20、e0x033True Tracker Data未實現之功能不支持不支持不支持0x044Measured Tracking DataSatellite and C/No information0x055Raw Track DataNot supported by SiRFstarII不支持不支持不支持0x066SW VersionReceiver software0x077Clock StatusCurrent clock status0x08850 BPS Subframe DataStandard ICD format0x099ThroughputNavigation complete da

21、ta0x0A10Error IDError coding for message failure0x0B11Command AcknowledgmentSuccessful request0x0C12Command NAcknowledgmentUnsuccessful request0x0D13Visible ListAuto Output0x0E14Almanac DataResponse to Poll0x0F15Ephemeris DataResponse to Poll0x1016Test Mode 1For use with SiRFtest (Test Mode 1)不支持不支持

22、0x1117Differential CorrectionsReceived from DGPS broadcast不支持不支持0x1218OkToSendCPU ON / OFF (Trickle Power)0x1319Navigation ParametersResponse to Poll0x1420Test Mode 2/3/4Test Mode 2, 3, or 4 test data僅Test Mode 2Text Mode 2 /3 /4Text Mode 2 /3 /40x1C28Nav. Lib. Measurement DataMeasurement Data不支持不支持

23、0x1D29Nav. Lib. DGPS DataDifferential GPS Data不支持不支持0x1E30Nav. Lib. SV State DataSatellite State Data不支持不支持0x1F31Nav. Lib. Initialization DataInitialization Data不支持不支持0x2941Geodetic Navigation DataGeodetic navigation informationincluding error estimates2.3或以上不支持不支持0x2E46Test Mode 3Additional test da

24、ta (Test Mode 3)不支持不支持0x3048Test Mode Raw Measurement DataRaw GPS measurement data不支持0x3149Test Mode Raw Tracking Loop DataRaw tracking loop data不支持0x3250SBAS ParametersSBAS operating parameters2.3或以上不支持不支持0xFF255Development DataVarious status messages注：并不是所有這些消息能被所有Sirf GPS方案支持各個消息詳表如下：1. Measure N

25、avigation Data Out 消息ID： 2輸出頻率：1Hz例樣數據：A0A20029 02FFD6F78CFFBE536E003AC00400000003000104A00036B039780E30612190E160F0400000000000009BBB0B3表1注：1. 更多信息請見表22. DOP(位置精度)段僅含HDOP值（水平精度）3. 更多信息請見表3表2表32. Measured Tracker Data Out 消息ID： 4輸出頻率：1Hz例樣數據：A0A200BC 04036C0000937F0C0EAB46003F1A1E1D1D191D1A1A1D1F1D5

26、9423F1A1A. .B0B3表4注：1. 更多信息請見表5表53. Software Version String(Response to Poll) 消息ID： 6輸出頻率：響應檢測的頻率例樣數據：A0A20015 0606312E322E30444B495431313920534D00000000000382B0B3表6注：1. 06312E322E30444B495431313920534D00000000002. 1.2.0DKit119 SM4. Response:Clock Status Data 消息ID： 7輸出頻率：1Hz或響應檢測頻率例樣數據：A0A20014 0703

27、BD021549240800012231000472814D4DAEF0589B0B3表75. 50 BPS Data 消息ID： 8輸出頻率：As available (12.5 minute download time)例樣數據：A0A2002B08001900C0342A9B688AB0113FDE2D714FA0A7FFFACC5540157EFFEEDFFFA80365A867FC67708BEB5860F415AAB0B3表86. CPU Throughput 消息ID： 9輸出頻率：1Hz例樣數據：A0A20009 09003B0011001601E50151B0B3表97. E

28、rror ID Data 消息ID： 10輸出頻率：按每一個度量周期（Full Power / Continuous: 1Hz）Error ID：2 代碼定義名：ErrId_CS_SVParity Error ID描述：Satellite subframe # failed parity check例樣數據：A0A2000D 0A0002000200000001000000020011B0B3表10表11注：錯誤消息有很多種，不便在本文檔中一一列出，此例樣數據是錯誤消息2（詳細Error ID請見Sirf相關文檔）8. Command Acknowledgment 消息ID： 11輸出頻率：響

29、應成功輸入消息例樣數據：A0A200020B92009DB0B3（這是一個成功的歷書請求的例子）表129. Command NAcknowledgment 消息ID： 12輸出頻率：響應拒絕輸入消息例樣數據：A0A200020B92009EB0B3（這是一個不成功的歷書請求的例子）表1310. Visible List 消息ID： 13輸出頻率：大約每2分鐘更新一次例樣數據：A0A2002A 0D081D002A00320F009C0032.B0B3這是一個可變長度的消息，報告可見衛星的數量表1411. Almanac Data 消息ID： 14歷書數據輸出頻率：響應查詢例樣數據：A0A200

30、1E 0E0111014128FF630D51FD5900A10CC111B454B909098C6CE714.09E5B0B3表15注：1. Each satellite almanac entry is output in a single message2. 3. This checksum is not used for serial I/O data integrity. It is used internally for ensuring that almanac information is valid12. Ephemeris Data(響應查詢) 消息ID： 15星歷表數據1

31、3. Test Mode 1 消息ID： 16輸出頻率：變值，在定義150ID的消息時被設置例樣數據：A0A20011 100015001E000588B800C81B580004000102D8B0B3表16：Test Mode 1數據表17：Text Mode 1數據細節描述14. Differential Corrections 消息ID： 17此消息提供從DGPS源接收的RTCM數據，數據基于RTCM SC104格式發送為Sirf二進制協議15. OkToSend 消息ID： 18輸出頻率：Trickle Power CPU 開關指示例樣數據：A0A20002 100015001E00

32、0588B800C81B58000400010012B0B3表18注：0意味著CPU將要關閉, OkToSend=NO；1 意味著CPU已經開啟, OkToSend=YES16. Navigation Parameters(響應查詢) 消息ID： 19輸出頻率：響應查詢例樣數據：A0A20018 130100000000011E3C0104001E004B1E00000500016400C8022DB0B3表1917. Text Mode 2/3/4 消息ID： 20此消息的定義是依賴于所使用的軟件類型和版本的。在GSW2軟件類型里，此消息僅被定義為Text Mode 2;在SirfLoc或S

33、irfXTrac里，此消息被定義為Text Mode 2或Text Mode 3或Text Mode 4輸出頻率：變值，在消息ID 150定義期間被設置Text Mode 2:這一模式被GSW2,SirfLoct和SirfXTrac支持，這一模式需要1.5分鐘采集足夠的可用數據例樣數據：A0A20033140001001E00023F70001F0D2900000000000601C600051B0E000EB41A000000000000000000000000000000000000000000000316B0B3表20表21 Text Mode 2的細節描述注：其它幾種模式不在此列出，詳

34、情請見Sirf相關文檔18. Navigation Library Measurement Data 消息ID： 28輸出頻率：依據每個測量周期（full power/continuous:1Hz）例樣數據：A0A200381C00000660D015F143F62C4113F42F417B235CF3FBE95E468C6964B8FBC582415CF1C375301734.03E801F4000000001533B0B3表22:測量數據表23：同步標志區域表24：測量數據的細節描述19. Navigation Library Measurement Data 消息ID： 29輸出頻率：依

35、據每個測量周期（full power/continuous:1Hz）例樣數據：A0A2001A1D000F00B501BFC97C673CAAAAAB3FBFFE1240A0000040A000000956B0B3表25注：0=無校正；1 = 用WAAS通道；2 = 用外部源； 3 =用內部信標；4 =設置DGPS校正20. Navigation Library SV State Data 消息ID： 30輸出頻率：依據每個測量周期（full power/continuous:1Hz）例樣數據：A0A200531E15.2C64E99D01.408906C82360B0B3表26注：0 = 無

36、效SV狀態；1 = 來自星歷表計算的狀態；2 = 來自歷書計算的衛星狀態21. Navigation LibraryInitialization Data 消息ID： 31輸出頻率：依據每個測量周期（full power/continuous:1Hz）例樣數據：A0A200541F.00000000000001001E000F.00.000000000F.00.02.043402. .020E27B0B3表27Name Bytes Binary (Hex) Units ASCII (Decimal) Scale Example Scale Example Message I.D. 1 1F 3

37、1 Reserved 1 Altitude Mode1 1 00 0 Altitude Source 1 00 0 Altitude 4 00000000 m 0 Degraded Mode2 1 01 1 Degraded Timeout 2 001E sec 30 Dead-reckoning Timeout 2 000F sec 15 Reserved 2 Track Smoothing Mode3 1 00 0 Reserved 1 Reserved 2 Reserved 2 Reserved 2 DGPS Selection4 1 00 0 DGPS Timeout 2 0000 s

38、ec 0 Elevation Nav. Mask 2 000F 15 Reserved 2 Reserved 1 Reserved 2 Reserved 1 Reserved 2 Static Nav. Mode5 1 00 0 Reserved 2 Position X 8 m Position Y 8 m Position Z 8 m Position Init. Source6 1 02 2 GPS Time 8 GPS Week 2 0434 1076 Time Init. Source7 1 02 2 Drift 8 Drift Init. Source8 1 02 2 注：1. 0

39、 = Use last know altitude 1 = Use user input altitude 2 = Use dynamic input from external source 2. 0 = Use direction hold and then time hold 1 = Use time hold and then direction hold 2 = Only use direction hold 3 = Only use time hold 4 = Degraded mode is disabled 3. 0 = True 1 = False 4. 0 = Use DG

40、PS if available 1 = Only navigate if DGPS corrections are available 2 = Never use DGPS corrections 4. 0 = True 1 = False 5. 0 = ROM position 1 = User position 2 = SRAM position 3 = Network assisted position 6. 0 = ROM time 1 = User time 2 = SRAM time 3 = RTC time 4 = Network assisted time 7. 0 = ROM

41、 clock 1 = User clock 2 = SRAM clock 3 = Calibration clock 4 = Network assisted clock 22. Geodetic Navigation Data 消息ID： 41輸出頻率：依據每個測量周期（full power/continuous:1Hz）例樣數據：A0A2005B290000000000A719ECD0990000000000000000000000001438ED1BB971AA87FFFFFF7500000CC70000000000000000000000000000FB000001D800000000
