YDM4電機智能監控裝置

1、YDM4電機智能監控裝置_MODBUS通信協議1 Modbus RTU通信協議概述1.1電氣接口： RS485半雙工通信參數：波特率9600/19200、8位數據位、偶校驗、1位停止位；1.2通訊數據格式地址碼功能碼數據區CRC校 驗1個字節1個字節N字節2個字節2 modbus 點表2.1 02 (0x02)功能碼: 讀離散量輸入注：狀態被表示成 1 = ON和0 = OFF。參數名稱地址狀態備注開關量輸入10x00ON/OFF起動A開關量輸入20x01ON/OFF起動B開關量輸入30x02ON/OFF停車開關量輸入40X03ON/OFF故障復位開關量輸入50x04ON/OFF清除熱容量開關

2、量輸入60x05ON/OFF反饋1開關量輸入70x06ON/OFF反饋2開關量輸入80x07ON/OFF反饋3開關量輸入90x08ON/OFF可編程輸入1開關量輸入100x09ON/OFF可編程輸入2開關量輸入110x0AON/OFF可編程輸入3開關量輸入120x0BON/OFF緊急停車開關量輸入130x0CON/OFF測試輸入備用0x0D 0x0F欠載0x10ON/OFF過載0x11ON/OFF斷相0x12ON/OFF參數名稱地址狀態備注不平衡0x13ON/OFF堵轉0x14ON/OFF接地/漏電0x15ON/OFF過熱0x16ON/OFF欠電壓0x17ON/OFF過電壓0x18ON/OFF

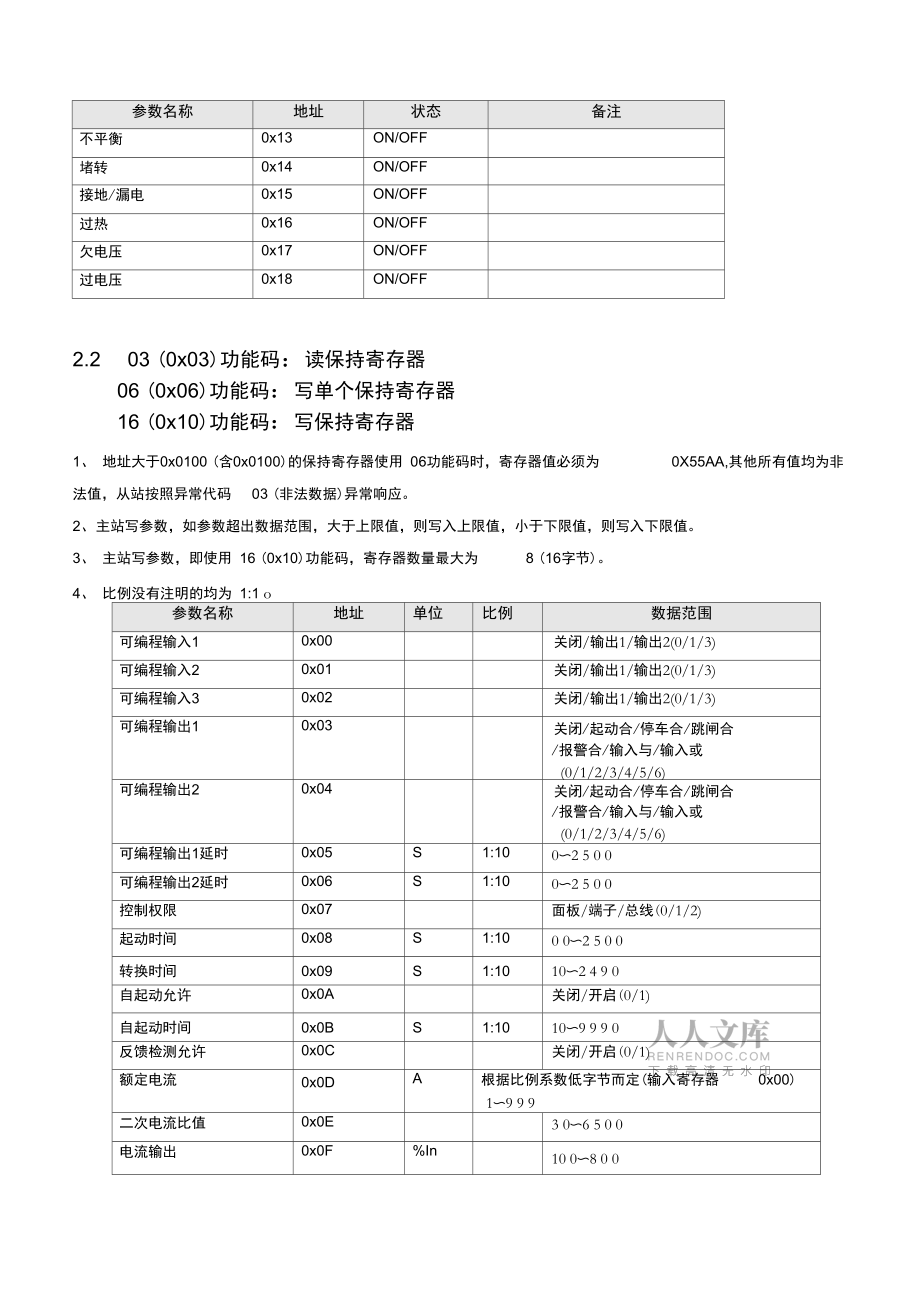

3、2.2 03 (0x03)功能碼：讀保持寄存器06 (0x06)功能碼：寫單個保持寄存器16 (0x10)功能碼：寫保持寄存器1、 地址大于0x0100 (含0x0100)的保持寄存器使用 06功能碼時，寄存器值必須為0X55AA,其他所有值均為非法值，從站按照異常代碼03 (非法數據)異常響應。2、主站寫參數，如參數超出數據范圍，大于上限值，則寫入上限值，小于下限值，則寫入下限值。3、 主站寫參數，即使用 16 (0x10)功能碼，寄存器數量最大為8 (16字節)。4、 比例沒有注明的均為 1:1 o參數名稱地址單位比例數據范圍可編程輸入10x00關閉/輸出1/輸出2(0/1/3)可編程輸入

4、20x01關閉/輸出1/輸出2(0/1/3)可編程輸入30x02關閉/輸出1/輸出2(0/1/3)可編程輸出10x03關閉/起動合/停車合/跳閘合 /報警合/輸入與/輸入或(0/1/2/3/4/5/6)可編程輸出20x04關閉/起動合/停車合/跳閘合 /報警合/輸入與/輸入或(0/1/2/3/4/5/6)可編程輸出1延時0x05S1:1002 5 0 0可編程輸出2延時0x06S1:1002 5 0 0控制權限0x07面板/端子/總線(0/1/2)起動時間0x08S1:100 02 5 0 0轉換時間0x09S1:10102 4 9 0自起動允許0x0A關閉/開啟(0/1)自起動時間0x0BS

5、1:10109 9 9 0反饋檢測允許0x0C關閉/開啟(0/1)額定電流0x0DA根據比例系數低字節而定(輸入寄存器0x00)19 9 9二次電流比值0x0E3 06 5 0 0電流輸出0x0F%In10 08 0 0參數名稱單位比例數據范圍通訊地址0x101-247波特率0x119600/1 9200 (0/1)備用0x12 0x1F欠載保護允許0x20開啟/關閉（0/1）欠載保護報警值0x21%In59 0欠載保護跳閘值0x22%In59 0欠載保護跳閘時間0x23S1:10109 0 0 0過載保護允許0x24開啟/關閉（0/1）過載保護報警值0x25%In6 010 0曲線速率K值0

6、x2601 1 ( 10/25/60/75/100/150/200/300/500/750/1000/1200)冷卻時間0x27min ute1 110 0不平衡保護允許0x28開啟/關閉（0/1）不平衡保護報警值0x29%2 09 0不平衡保護跳閘值0x2A%2 09 0不平衡保護跳閘時間0x2BS1:10106 0 0堵轉保護允許0x2C開啟/關閉（0/1）堵轉保護報警值0x2D%In12 010 0 0堵轉保護跳閘值0x2E%In12 010 0 0堵轉保護跳閘時間0x2FS1:1052 5 0接地/漏電保護允許0x30開啟/關閉（0/1）接地/漏電保護報警值0x31mA5 0 0 5

7、0 0 0接地/漏電保護跳閘值0x32mA5 0 0 5 0 0 0接地/漏電保護跳閘時間0x33S1:101 10 0欠電壓保護允許0x34開啟/關閉（0/1）欠電壓保護報警值0x35%Ue5 09 0欠電壓保護跳閘值0x36%Ue5 09 0欠電壓保護跳閘時間0x37S1:1022 0 0過電壓保護允許0x38開啟/關閉（0/1）過電壓保護報警值0x39%Ue11015 0過電壓保護跳閘值0x3A%Ue11015 0過電壓保護跳閘時間0x3BS1:1022 0 0過熱保護允許0x3C開啟/關閉（0/1）過熱保護報警值0x3DKQ1:100102 0 0 0過熱保護跳閘值0x3EKQ1:10

8、0102 0 0 0過熱保護跳閘時間0x3FS1:10518 0 0備用0x400xFF參數名稱地址寄存器值備注（僅06功能碼有效）起動A0x01000x55AA電動機起動命令（根據起動方式）起動B0x01010x55AA電動機起動命令（根據起動方式）停車0x01020x55AA電動機停車命令（根據起動方式）故障復位0x01030x55AA清除熱容量0x01040x55AA刪除故障記錄0x01050x55AA2.3 04 （0x04）功能碼：讀輸入寄存器1、 比例沒有注明的均為1:1 O2、 故障記錄1為最新發生的故障，故障記錄2為上次發生的故障，故障記錄3為再上次發生的故障,如無故障，故障記

9、錄信息參數均為0。3、 讀取故障記錄信息，寄存器起始地址必須是0x0030或0x0040或0x0050,并且寄存器數量必須為 OxOOOA o參數名稱地址單位比例備注比例系數0x00低字節：保持奇存器額疋電流（0x0D）高字節：輸入寄存器A相電流（0x02）,B相電流（0x03）,C 相電流（0x04）咼字節或低字節:1表示1:10,2 表示1 : 10 0 , 3 表示 1 : 1 0 0 0 ,以此類推狀態0x01低字節：電動機運行狀態 停車/起動/運行/故障（0/1/2/3）咼字節：電動機故障原因無故障/欠載/過載/堵轉/斷相 /不平衡/接地/欠壓/過壓/過熱 /反饋錯（0/1/2/3/

10、4/5/6/7 /8/9/10）A相電流0x02A根據比例系數咼字節而定（輸入寄存器0x00）B相電流0x03AC相電流0x04AA相電流百分比值0x05%In1:10B相電流百分比值0x06%In1:10C相電流百分比值0x07%In1:10Uab線電壓0x08VUbc線電壓0x09V參數名稱地址卑位比例備注Uca線電壓OxOAV漏電電流OxOBmA熱容量OxOC%熱敏電阻OxODKQ1:100備用OxOE 0x1F本次運行時間0x20Hour1:10本次停車時間0x21Hour1:10起動時間0x22S1:10起動電流0x23A1:10起動次數0x24跳閘次數0x25總運行時間0x26Ho

11、ur總停車時間0x27Hour故障次數0x2803備用0x29 0x2F故障記錄1參數0x30故障類型0x311:10A相電流百分比值0x321:10B相電流百分比值0x331:10C相電流百分比值0x34Uab線電壓0x35Ubc線電壓0x36Uca線電壓0x37漏電電流0x38熱容量0x391:100熱敏電阻備用0x3A 0x3F故障記錄2參數0x40故障類型0x411:10A相電流百分比值0x421:10B相電流百分比值0x431:10C相電流百分比值0x44Uab線電壓0x45Ubc線電壓0x46Uca線電壓0x47漏電電流0x48熱容量0x491:100熱敏電阻備用0x49 0x4F

12、故障記錄3參數0x50故障類型參數名稱地址單位比例備注0x511:10A相電流百分比值0x521:10B相電流百分比值0x531:10C相電流百分比值0x54Uab線電壓0x55Ubc線電壓0x56Uca線電壓0x57漏電電流0x58熱容量0x591:100熱敏電阻4異常應答4.1 非法功能01主站詢問報文格式:子站地址功能碼起始地址高字節起始地址低字節寄存器數量高位寄存器數量低位CRC校 驗0x010x080x000x800x00OxOD本協議沒有用到0x08功能碼，因此子站應答:子站地址功能碼異常碼CRC校 驗0x010x880x014.2、非法數據地址02主站詢問報文格式：子站地址功能碼

13、起始地址高字節起始地址低字節寄存器數量高位寄存器數量低位CRC校 驗0x010x040x010x800x000x0704功能碼寄存器地址錯誤，因此子站應答:子站地址功能碼異常碼CRC校 驗子站地址丨功能碼 異常碼CRC校驗0x010x840x024.3、非法數據值03主站詢問報文格式：子站地址功能碼起始地址高字節起始地址低字節寄存器數量高位寄存器數量低位CRC校驗0x010x040x000x800x010x8004功能碼寄存器數量錯誤，因此子站應答:子站地址功能碼異常碼CR（校 驗0x010x840x03讀離散量輸入：01 02 00 00 00 19 B9 C0讀輸入寄存器：01 04 00

14、 00 00 0E 71 CE讀輸入寄存器：01 04 00 20 00 09 31 C6讀輸入寄存器：01 04 00 00 00 29 31 D4讀故障記錄 1:01 04 00 30 00 0A 70 02讀故障記錄2:01 04 00 40 00 0A 71 D9讀故障記錄3:01 04 00 50 00 0A 70 1C讀輸入輸出:01 03 00 00 00 07 04 08讀起動參數:01 03 00 07 00 05 34 08讀系統參數:01 03 00 0C 00 05 45 CA讀欠載保護:01 03 00 20 00 04 45 C3讀過載保護:01 03 00 24

15、00 04 04 02讀斷相保護:01 03 00 28 00 04 C4 01讀堵轉保護:01 03 00 2C 00 04 85 C0讀接地保護:01 03 00 30 00 04 44 06讀欠壓保護:01 03 00 34 00 04 05 C7讀過壓保護:01 03 00 38 00 04 C5 C4讀過熱保護:01 03 00 3C 00 04 84 05讀保持寄存器： 01 03 00 00 00 40 44 3A寫輸入輸出:01 10 00 00 00 07 0E 00 00 00 01 00 02 00 03 00 04 00 05 00 06 4A 30寫起動參數:01 1

16、0 00 07 00 05 0A 00 00 00 01 00 02 00 03 00 04 9F FC寫系統參數:01 10 00 0C 00 05 0A 00 00 00 01 00 02 00 03 00 04 95 37寫欠載保護:01 10 00 20 00 04 08 00 00 00 01 00 02 00 03 EB C4寫過載保護:01 10 00 24 00 04 08 00 00 00 01 00 02 00 03 1A 0B寫斷相保護:01 10 00 28 00 04 08 00 00 00 01 00 02 00 03 0A 1B寫堵轉保護:01 10 00 2C 00 04 08 00 00 00 01 00 02 00 03 FB D4寫接地保護:01 10 00 30 00 04 08 00 00 00 01 00 02 00 03 2A 3B寫欠壓保護:01 10 00 34 00 04 08 00 00 00 01 00 02 00 03 DB F4寫過壓保護:01 10 00 3
