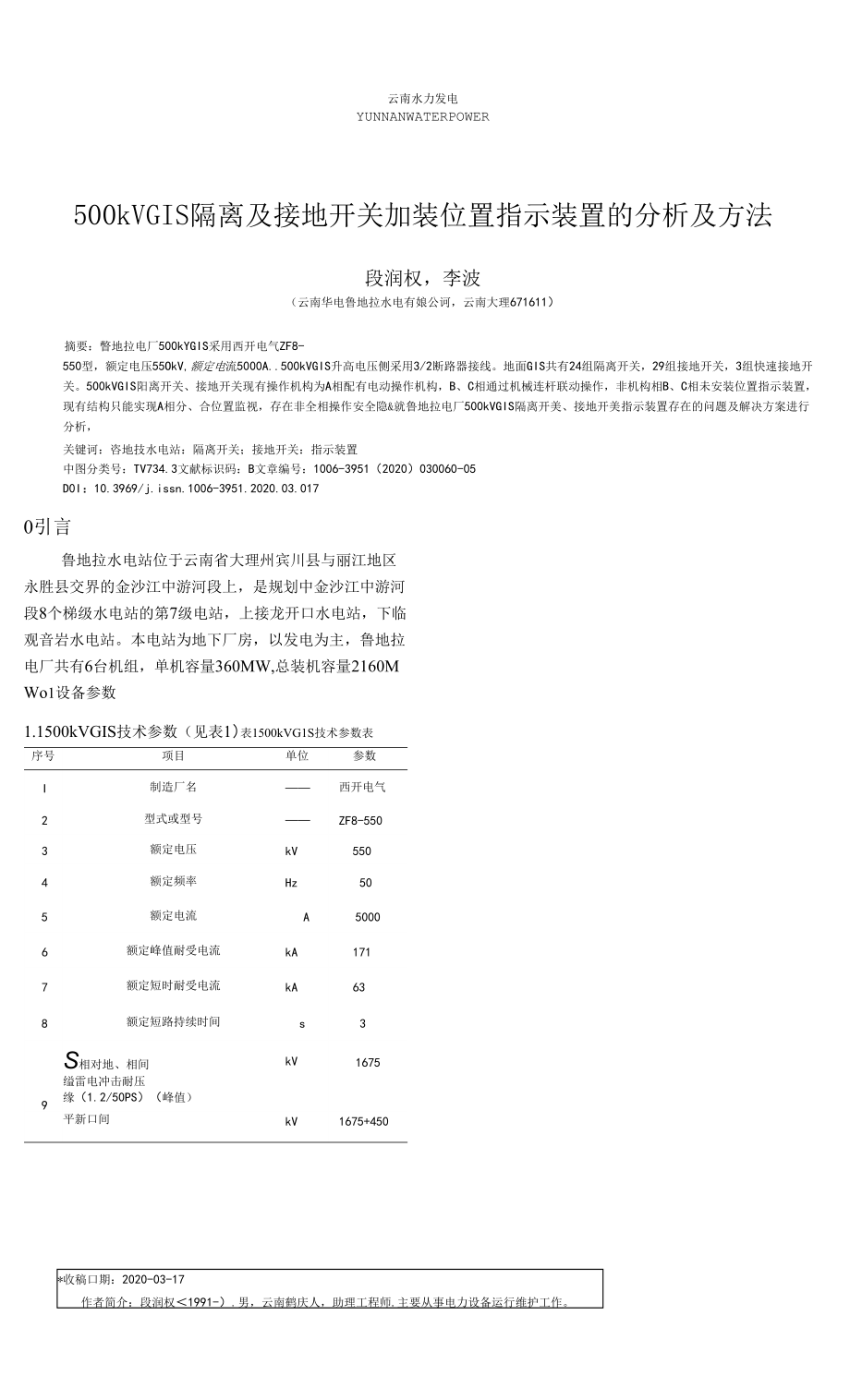

1、云南水力發電YUNNANWATERPOWER500kVGIS隔離及接地開關加裝位置指示裝置的分析及方法段潤權，李波（云南華電魯?shù)乩娪心锕X，云南大理671611）摘要：瞥地拉電廠500kYGIS采用西開電氣ZF8-550型，額定電壓55OkV,額定電流5000A.500kVGIS升高電壓側采用3/2斷路器接線。地面GIS共有24組隔離開關，29組接地開關，3組快速接地開關。500kVGIS陽離開關、接地開關現有操作機構為A相配有電動操作機構，B、C相通過機械連桿聯動操作，非機構相B、C相未安裝位置指示裝置，現有結構只能實現A相分、合位置監視，存在非全相操作安全隱&就魯?shù)乩姀S500

2、kVGIS隔離開美、接地開美指示裝置存在的問題及解決方案進行分析，關鍵訶：咨地技水電站：隔離開關；接地開關：指示裝置中圖分類號：TV734.3文獻標識碼：B文章編號：1006-3951（2020）030060-05D0I：10.3969/j.issn.1006-3951.2020.03.017*收稿口期：2020-03-17作者簡介：段潤權1991-）.男，云南鶴慶人，助理工程師.主要從事電力設備運行維護工作。0引言魯?shù)乩娬疚挥谠颇鲜〈罄碇葙e川縣與麗江地區永勝縣交界的金沙江中游河段上，是規劃中金沙江中游河段8個梯級水電站的第7級電站，上接龍開口水電站，下臨觀音巖水電站。本電站為地下廠房，以

3、發電為主，魯?shù)乩姀S共有6臺機組，單機容量360MW,總裝機容量2160MWo1設備參數1.1500kVGIS技術參數（見表1）表1500kVG1S技術參數表序號項目單位參數I制造廠名西開電氣2型式或型號ZF8-5503額定電壓kV5504額定頻率Hz505額定電流A50006額定峰值耐受電流kA1717額定短時耐受電流kA638額定短路持續時間s39S相對地、相間縊雷電沖擊耐壓緣（1.2/50PS）（峰值）kV1675平新口間kV1675+450序號項目單位參數定額定操作沖擊耐壓相對地、相間kV13009弛(250/2500jis)筌(峰值)*斷口間kV1300+150額定wn工頻耐壓相對地

4、、相間kV740侑效斷口何kV740+318輔助回路Imin工頻耐壓（有效值）kV2運行人員易觸及的部位K301U外殼允許溫升（在環境溫度運行人員易觸及、但操作4or時的允許時不必接觸的部位K40溫升）運行人員不易觸及的部位K6511外殼上長期感應電壓V2411SF-氣體年漏氣率%WO.515噪晉水平（距斷路器2m.(1BWHO16對地高1.珈處）外殼防護等級IP5417GIS大修間隔a320斷路器內MPa0.518在20C時的正常工作氣壓除斷路器以外的MPa0.419其它部件內氣體監測裝置型式SF6密度計20聯鎖原則五防原則1.2500kVGIS隔離開關技術參數（見表2）表2500kVGIS

5、隔離開關技術參數表序號項目規格單位1額定電流5000A2額定電壓550kV3額定短時耐受電流（3s）63kA4額定笛電沖擊耐受電壓1675kV5額定操作沖擊耐受電壓1300kV6輔助回路額定電壓（AC）220V7額定氣體壓力（20'C時）0.10MPa8出廠日期2012年6月9設備型號GWG6A-55010生產廠家西安西電電力電容瞧有限責任公司1.3500kVGIS快速接地開關、檢修接地開關技術參數（見表3）表3500kVGIS快速接地開關、檢修接地開關技術參數表序號項目規格單位1額定電壓550kV2額定短時耐受電流63kA3額定電機電流AC）220kA4額定雷電沖擊耐受電壓1675k

6、V5額定操作沖擊耐受電壓1300kV6輔助回路額定電壓（AC）220V7額定氣體壓力20X?時）0.10MPh8出廠日期2012年6月9設備型號JW6A-550(I)10生產廠家西安西電電力電容器有限說任公司2500kVG1S隔離開關、接地開關現狀1）魯?shù)乩姀S500kVGIS升高電壓側采用3/2斷路器接線。地面GIS共有24組隔離開關，29組接地開關，3組快速接地開關。500kVGIS隔離開關及接地開關操作機構三相之間為傳動型連桿。2）500kVGIS隔離開關、接地開關現有操作機構為A相配有電動操作機構，B、C相通過機械連桿聯動操作，非機構相B、C相未安裝位置.指示裝置，現有結構只能實現A相

7、分、合位置監視。存在非全相操作安全隱患UO3存在的問題由于500kVG1S隔離開關及接地開關操作機構出廠設計三相之間為傳動型連桿，操作機構設在A相，B、C相與A相通過連桿來實現分合，如果操作機構傳動桿脫落，有可能導致另外兩相或相未能完成正常分合閘，造成隔離開關及接地開關非全相操作，存在極大的安全隱患。為避免安全事故的發生，徹底解決GIS刀閘傳動型連桿存在的安全隱患，對500kVGIS隔離開關及接地開關操作機構進行改造。4500kVGIS隔離開關、接地開關指示裝置問題建議解決方案在隔離開關和接地開關C相（非機構相，末端）增加指示裝置，同時在該基礎上，進-步對隔離開關和接地開關連接機構B、C相增加

8、分合位置信號（1開1閉），并引至A相，實現與A相位置信號串聯引出的功能。實現遠程監控隔離開關和接地開關三相分合狀態，防止隔離開關或接地開關非全相操作。4.1原連接機構拆解拆除機構箱蓋板圖拆除開口銷圖圖1原連接機構箱蓋板拆除圖松開拆除矩形管央圖1）拆除機構箱蓋板，拆除原連桿兩端定位用開口銷，拆除連桿兩端矩形管夾M6內六角螺釘，移除相間機構連桿（見圖1）。2）拆除固定齒輪防護罩M12螺釘，移除防護罩；拆除固定連接機構M12螺帽，移除原連接機構（見圖2）。防護罩拆除圖連接機構拆除圖圖2原連接機構拆除圖3）用操作把手將隔離開關B、C相隔離開關調整至分閘位置（接地開關調整至合閘狀態），軸密封面樣沖紅點與

9、法蘭樣沖紅點對齊（見圖3）。圖3原隔離開關分向調整圖拆除齒輪兩端擋圈（序號7、9）,移除傳動軸，最后拆除2個齒輪以備更換至新連接機構。4.2新連接機構組裝1）絲杠滑塊裝置結構（見圖5）傳動軸經絲杠滑塊傳動的方式，將傳動軸的近3圈（1050°）轉動變換為滑塊的直線運動（9mm）,當機構到位時，在滑塊上端的馳動桿會推動微動開關切換。該微動開關在分合位置各設置1件，每個微動開關可輸出具有公共端的lalb信號。2）絲桿滑塊裝置的安裝位置絲杠滑塊裝置圖圖1原c、b相連接機構結構圖統杠滑塊裝置分解圖圖5新連接機構絲杠滑塊裝置結構圖4）新連接機構組裝需使用原連接機構齒輪（見圖4），因此現場需拆解原

10、連接機構齒輪。拆除原連接機構軸尼龍齒輪及鎖墊（序號8、9、10）,軸側圖圖6新連接機構絲桿滑塊裝置安裝位置圖圖9調節微動升美位置圖幺幺桿滑塊裝置安裝在支座內遠離嚙合齒輪的一側，見圖6。3）將絲杠滑塊固定在軸上，絲杠與滑塊之間涂敷低溫二號潤滑脂在新底座上安裝齒輪、微動開關組件及C相指示裝置，最后安裝尼龍齒輪及鎖墊。組裝過程中對限位頂絲涂抹螺紋緊固劑，見圖7。固劑。4.4手動操作機構調節分合閘位置時黃銅桿壓入微動開關觸點的尺寸（見圖9）,確?？煽坑|發且不對微動開關位置產生沖擊。圖7新連接機構組裝圖103mmX53mm的長孔，安在有機玻璃板上對應位置便于觀察分合狀態及內部4.5微動開關接線引出位置和

11、走向（見圖10）1）B、C相各采用41.5mm2軟電線（BVR）引出信號，軟電線總外徑14mm。軟電線上壓接彈簧插頭與微動開關端子插接，電線沿安裝板走向電線出口位置。在蓋板上開伊21【1皿孔，加金屬軟管接頭及金屬軟管引出信號線。金屬軟管進入原電纜橋架并走向A相機構箱。2）支座罩上開有裝透明的有機玻璃板，噴涂“I”“（）”標識，動作狀態。頊愈?箸一雹埒，$墮$空寫4.3安裝新的連接機構至隔離開關軸封法蘭上安裝連桿并調節鼓形齒輪軸至兩側距離相等，緊固矩形管夾螺釘鎖緊方管，最后調節限位螺母并用頂絲緊固（見圖8）,頂絲按要求涂抹螺紋緊2B25A#28'2C#2C$1C118#18h“$1B,l

12、Bh"2Bfi#lBh#2Bh$lBh$2B0"fi#h$DD:A$2BPjDPTCgl"lCh"2Ch#lCh#2Ch$lCh$2C0"h#h$DD?4CM喏16$2C?jDPT0gp圖8新連接機構及連桿安裝圖TD4.6B、C相電纜接入AdN機構箱的位置。B、C相共有8根線進入A相機構箱，現有插接件空余端子僅有6*娉口不夠芯線接入。因此拆除機構箱上指示裝置旁邊的呼吸器，更換為電纜接頭（KMSLTI25X1.5）,B、C相軟電線從此電纜接頭進入A相機構箱。4.7B相、C相分合位置信號與A相分合位置信號的串聯B相、C相分合位置信號和A相分合位置信

13、號引至增加的端子排上，串接后引出lalb信號。共需增加5片端子（1片備用）。4.8串聯后分合位置信號的引出。三相位置信號串接后引出的lalb信號，從原A相位置信號所接的接點上引出，不會對現有機構至LCP的連接電纜產生任何變動。4.9現場操作試驗安裝結束后進行機構操作試驗，檢查8、C相連接機構分合位置信號與A相機構位置信號的一致性，同時檢查機構分合位置與本體的一致性。檢查微動開關觸點切換可靠穩定，三相機構分合狀態一致。5改造后成果通過對500kVGIS隔離開關及接地升關操作機構的改造，在隔離開關及接地開關操作機構C相（非機構相，末端）增加指示裝置及在隔離開關和接地開關連接機構B、C相增加分合位置

14、信號,不僅現地可以直觀的觀測到隔離開關及接地開關分合位置，而且實現遠程監控隔離開關和接地開關三相分合狀態，防止隔離開關/接地開關非全相操作。消除了安全隱患，保證了設備安全穩定運行，改造取得了很好的效果。6經濟效益500kVGIS隔離開美及接地開美操作機構的改造，提高了機組安全運行的穩定性，若發生因GIS隔離開關及接地開關分合故障導致線路停電，以每條線路3臺機組的負荷，每臺機組AGC最低出力負荷160MW計算，處理時間以72h計，電站最小經濟損失為：1）損失電量=拋且AGC最低出力負荷X處理時間=160MWX72h=ll520OOOkWh°2）折算為經濟損失=損失電量X電價=11520

15、000kW-hX0.19元/kW*h=218.88X10*元。3）以3臺機組計算為218.88X10*元X3=656.64X10'元。4）每臺隔離開關及操作機構單價為17.96萬元，每臺接地開關及操作機構單價為9.55X101元。5）廠家處理故障服務費最低20X101元?？芍苯庸?jié)約經濟損失在686.19X101694.6X10:元。參考文獻：1 國家能源局.防止電力生產事故的二十五項重點要求及編制釋義M.北京：中國電力出版社出版,2014.2 DL/T618-2011氣體絕緣金屬封團開關設備現場交接試驗規程ES.3 DL/T596-2015電力設備預防性試驗規程S.們DL/T603-2
