煙氣在線監測系統維護手冊

1、煙氣連續監測系統日常維護目錄1 常規巡檢 21.1 要求 21.2 內容 22 維護操作步驟 42.1 管道的漏氣檢查 42.2 抽氣泵的檢查 42.3 冷凝器、排水氣缸的檢查 52.4 采樣探頭過濾器的更換53 常見故障及處理方法 73.1 分析儀器故障73.2 預處理系統故障 73.2.1 故障現象取樣探頭頻繁堵塞 73.2.2 樣氣流量小于20L/h,調節流量計也達不到所需要的樣氣流量83.2.3 分析儀器傳感器內部出現粉塵或顆粒物 83.2.4 分析儀器傳感器內部進水93.2.5 分析儀器指示值與工藝值相差大 93.2.6 抽氣泵膜片損壞 103.2.7 探頭吹掃時有壓縮空氣進入預處理

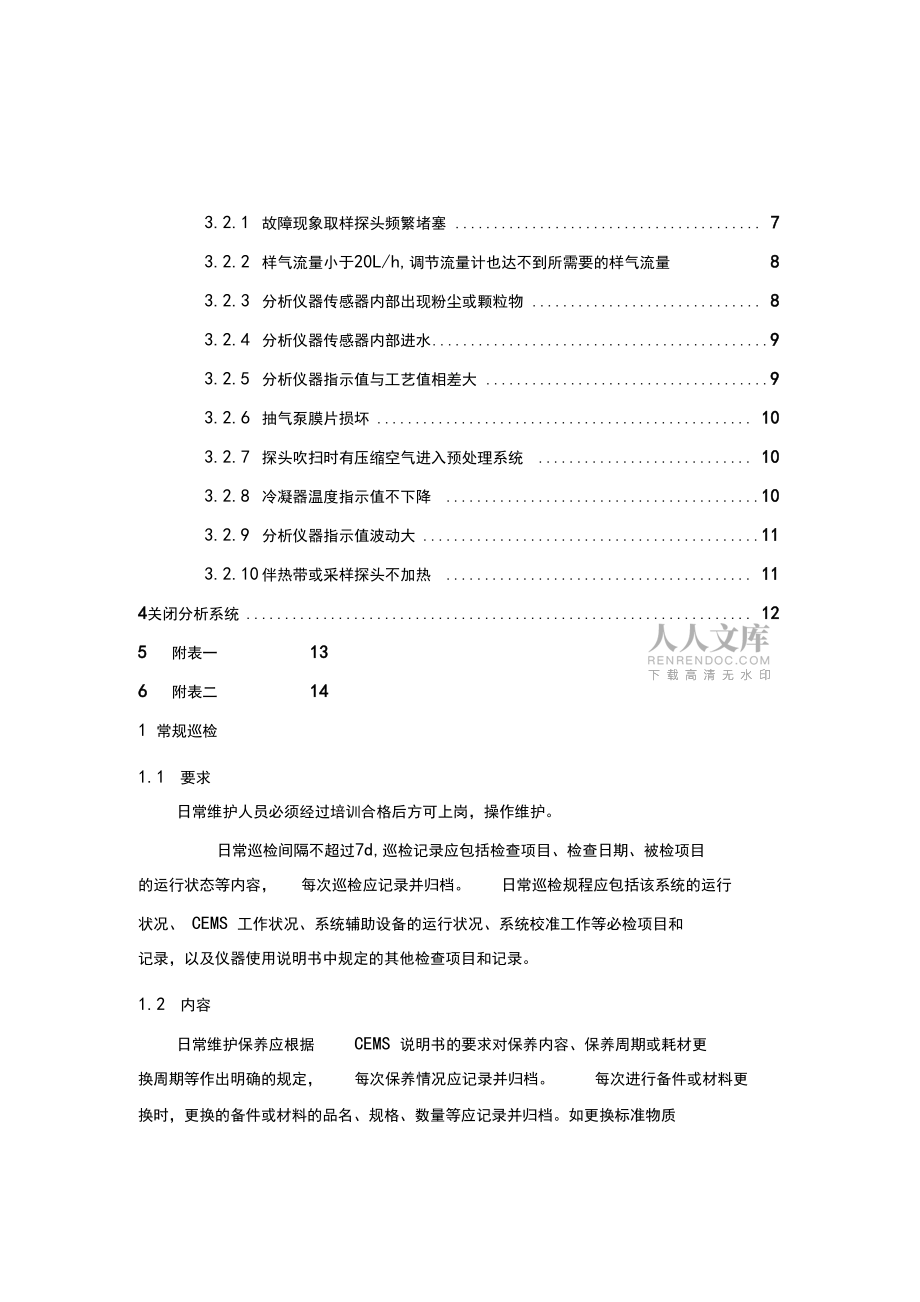

2、系統 103.2.8 冷凝器溫度指示值不下降 103.2.9 分析儀器指示值波動大113.2.10 伴熱帶或采樣探頭不加熱 114關閉分析系統 125 附表一136 附表二141 常規巡檢1.1 要求日常維護人員必須經過培訓合格后方可上崗，操作維護。日常巡檢間隔不超過7d,巡檢記錄應包括檢查項目、檢查日期、被檢項目的運行狀態等內容，每次巡檢應記錄并歸檔。日常巡檢規程應包括該系統的運行狀況、 CEMS 工作狀況、系統輔助設備的運行狀況、系統校準工作等必檢項目和記錄，以及儀器使用說明書中規定的其他檢查項目和記錄。1.2 內容日常維護保養應根據CEMS 說明書的要求對保養內容、保養周期或耗材更換周期

3、等作出明確的規定，每次保養情況應記錄并歸檔。每次進行備件或材料更換時，更換的備件或材料的品名、規格、數量等應記錄并歸檔。如更換標準物質還需記錄新標準物質的來源、有效期和濃度等信息。本設備為精密科學儀器，對周圍環境條件要求較高，但由于水泥廠現場條件環境所限制，所以要求用戶定期對設備進行以下內容的巡檢維護：1、樣品氣流量變化情況正常設備采樣流量控制在0.50.8L/min ,不在范圍內可調節流量2、冷凝器運行狀態冷凝器正常制冷溫度在4°左右3、精密過濾器濾芯及囊式過濾器外觀通過觀察精密過濾器濾芯外觀變化4、氣缸排水或排水瓶內積水情況檢查排水瓶內的積水，試手動排水5、分析儀器運行狀態和分析

4、儀器指示值曲線是否異常若懷疑有異常，首先判斷工況是否正常，并以最近一星期的數據作比較；其次再對分析儀進行校準；最后再檢查分析儀的氣路情況6、取樣探頭加熱溫度加熱溫度在120左右7、標準氣使用情況8、吹掃用壓縮空氣壓力大小和前級氣水分離器手動排水設備要求壓縮空氣無油污水，壓力大于 0.4MPa,否則設備不運行9、分析儀器小屋內溫度、濕度情況溫度1030C,濕度要求小于90%可通過室內空調調節特別提示：以上巡檢內容必須每周至少巡檢一次并且要做好記錄煙氣在線監測日常巡檢維護記錄表詳見附表一用戶不進行適當?shù)木S護而對設備造成氣路部分的污染不在保修范圍內。以下組件為消耗品： 采樣探頭濾芯、密封圈、密封墊

5、囊式過濾器 精密過濾器濾芯及容器 氣體采樣泵及隔膜 冷凝水排放管和排水瓶容器 變色硅膠及容器組件的更換不應視為系統的故障或缺陷。用戶有責任去購買備品備件。2維護操作步驟 .1管道的漏氣檢查每次更換備品備件之后都必須作氣密性檢查，或發現工況運行正常氧含 量偏高則做氣密性檢查檢查步驟如下：1、系統氣路檢查：a:兩個人配合檢查氣路，把采樣探頭的采樣管拔掉。b：首先把系統調至“自動”狀態，正常采樣。1.5L/min的流量計調節至最大， 兩個人配合檢查氣路，一個人用手指堵住采樣管氣路口，另一個人觀察流量計 是否迅速降低。20S后流量計會降低至0.1L以下，說明系統氣路氣密性良好， 反之得檢查機柜氣密性。

6、2、機柜氣路檢查：a :兩個人配合檢查氣路，把接入機柜的采樣管拔掉。b：首先把系統調至“自動”狀態，正常采樣。1.5L/min的流量計調節至最大， 兩個人配合檢查氣路，一個人用手指堵住囊式過濾器進氣口， 另一個人觀察流 量計是否迅速降低。10S后流量計會降低至0.1L/min以下，說明機柜氣路氣密 性良好，反之分段檢查機柜氣密性。A 土呂 口 ！探頭一直處于加熱狀態，即使是冷卻一段時間后仍可能有很高的溫度， 在拆卸取樣管道的時候請做好防護措施 .2抽氣泵的檢查30個工作日內做一次抽氣泵維護:a :檢查抽氣泵工作狀態是否正常，抽氣量是否足夠b :抽氣量不夠的情況需要把泵進行維護處理，把泵上蓋拆開

7、把膜片取出,用自來水把（膜片上的粉塵，鹽類物質）清洗掉，然后按原來的方式安裝好抽氣泵。防腐泵，隔膜抽氣泵的檢查方法同上。 .3 冷凝器、排水氣缸的檢查冷凝器、排水氣缸的密封性能必須定期檢查。系統內是否有冷凝水。1切換系統到等待模式2外觀檢查冷凝器、排水瓶3排掉除水管中水分4密封冷凝器出口5對冷凝器入口處充添壓縮空氣或普通氮?dú)猓▔毫Σ淮笥?.3MPa ）6使用皂沫測試泄漏 .4采樣探頭過濾器的更換探頭過濾器拆裝圖如下:過濾主件圖1:閉鎖螺釘2:。型圈3:螺釘4:墊圈5: 固定環6:密、封圈7:底座8:密、封圈9:密封墊10:高精度過濾器11 :密封墊12:索緊架操作步驟:1逆時針旋轉探頭過濾單元

8、把手，抽出過濾土件2逆時針旋出閉鎖螺釘（1）3旋轉出螺釘（3）,取出壓縮彈簧（5）4從背部抽出支柱（9）5取卜過濾器兩端密封墊（8）6使用新過濾器更換舊過濾器7更換、女裝新密封墊（8）于過濾器兩端8依次逆操作4、3、2、1步過濾器的更換（續）探頭表面溫度可能高達300 C,在對探頭進行操作時，應采取必要的防護措施。在取出探頭過濾主件時，如被測點煙道為正壓工藝煙氣可能會從探頭出噴出 被測點煙道為負壓操作，工藝管道會吸入空氣、或者其它的漂浮物，在操作前應 做好相關防護措施。/-p. I百口 ！如果您無法預估打開探頭后，可能發生情況，請勿打開探頭建議！如果您對打開探頭后可能發生的情況存有疑惑，請及時

9、聯系我們售后服務人員及公司故障m常見故障及處理方法3.1 氣體分析儀器故障分析儀器和預處理系統由獨立的故障顯示屏，并有對應的報警信號輸出。所有的故障都將以儀表顯屏上指示或者報警燈的形式在本地顯示。詳細的錯誤信息請查閱隨機系統圖紙 （分析儀器說明書、外部接線圖等）要消除報警錯誤需要一定的專業知識， 甚至需要在設備運行下，帶電操作。必須有資質的專業人員才能操作。3.2 預處理系統故障分析系統的故障通常有很多因素導致，往往還會引發連鎖故障。有故障錯誤應該具體故障具體分析。3.2.1 故障現象取樣探頭頻繁堵塞故障排除方法:可能的原因有:吹掃探頭用的壓縮空氣壓力低（或中斷）,改善壓縮空氣質量和提高壓力，

10、回路中增設除水、除壓縮空氣中帶水或帶油油和除塵裝置取樣樣氣流量大減小樣氣流量或樣氣旁路流量取樣點選擇不當（粉塵含量過高）改變?nèi)狱c(diǎn)取樣探頭吹掃間隔時間設置不當重設探頭吹掃間隔時間探頭濾芯未安裝好重新安裝探頭濾芯3.2.2 樣氣流量小于20L/h,調節流量計也達不到所需要的樣氣流量可能的原因有：探頭過濾芯堵塞樣氣回路有泄漏樣氣回路抽氣泵能力不夠流量計浮球卡住樣氣回路管道堵塞樣氣回路電磁閥堵塞冷凝器溫度設置過低，內部冰堵取樣點壓力過低故障排除方法：清理探頭過濾芯或更換探頭過濾芯分段檢查樣氣管路檢查抽氣泵膜片并除去膜片上的粉塵或更換新泵清除流量計玻璃管內的粉塵或水分段用壓縮空氣清除管道內的積塵清理電

11、磁閥內的粉塵重設冷凝器溫度（一般為4 c左右）改變?nèi)狱c(diǎn)或更換能力強的抽氣泵尾氣排放管堵塞 清理尾氣排放管道膜式過濾器膜片積塵過多 更換過濾膜片3.2.3分析儀器傳感器內部出現粉塵或顆粒物可能的原因有：探頭過濾芯損壞探頭過濾芯端面密封墊破膜式過濾器膜片破損或未裝好 壓縮空氣含有粉塵系統安裝完畢未清理管路探頭過濾器裝配不當標準氣接口長期未用造成積塵故障排除方法：更換探頭過濾芯更換密封墊更換過濾膜片重新正確安裝在壓縮空氣回路增加除塵過濾器用壓縮空氣清除管道內的積塵重新安裝過濾器長期不用的接口應用螺帽密封故障排除方法：更換排水軟管或清理排水管道打開壓縮空氣壓力 >0.4MPa重新設置冷凝器溫度

12、重新設置排水間隔時間和排水時間重新敷設尾氣排放管道更改取樣點或增加氣水分離器打開空調或其他恒溫裝置故障排除方法：改變工藝檢查樣氣管道檢查吹掃電磁閥內部是否積塵或損壞重新裝配取樣探頭重新選擇取樣點重新校準儀器更換標準氣重新校準儀器更改儀器量程更換排水軟管3.2.4 分析儀器傳感器內部進水可能的原因有：排水管堵塞氣缸內無壓縮空氣冷凝器溫度設置過高或損壞冷凝排水間隔時間過長或排水時間過尾氣排放管因雨水流入樣氣含水太多室內溫度過低3.2.5 分析儀器指示值與工藝值相差大可能的原因有：工藝操作不當樣氣回路泄漏吹掃回路泄漏探頭安裝不當取樣點選擇不當氣體分析儀器未正確校準標準氣失效或所注含量不正確儀器量程選

13、擇不當排水軟管破裂3.2.6 抽氣泵膜片損壞可能的原因有：使用時間過長樣氣溫度過高長時間超負荷運行樣氣流量調節過低抽氣泵選型不當大量粉塵進入樣氣中存在較強腐蝕性氣體故障排除方法：正常消耗，更換膜片降低樣氣管道伴熱溫度在抽氣泵的入口和出口增設可調節壓力平衡氣路重調樣氣流量或樣氣旁路流量重新選型更換抽氣泵檢查取樣探頭過濾芯和壓縮空氣質量選用抗腐蝕性更強的抽氣泵故障排除方法：重新調試PLC控制程序更換氣動球閥或電磁閥重新連接引線重新連接取樣管道，使取樣回路與吹掃回路相對應3.2.7 探頭吹掃時有壓縮空氣進入預處理系統可能的原因有：系統控制程序運行不正常氣動球閥、電磁閥失靈電磁閥線圈引線脫落多探頭切換

14、的系統取樣管道與吹3.2.8 冷凝器溫度指示值不下降可能的原因有：冷凝器損壞樣氣溫度過高樣氣流量太大冷凝器溫度設置不當故障排除方法：更換冷凝器降低樣氣管道伴熱溫度重新調節樣氣流量重新設置冷凝器溫度3.2.9 分析儀器指示值波動大可能的原因有：正常波動工況不穩定樣氣流量波動大分析儀器故障3.2.10 伴熱帶或采樣探頭不加熱可能的原因有：無220V供電伴熱帶接頭處短路探頭加熱塊燒毀注：任何有可能使儀器過壓、進水、口和出口，保證儀器的安全！如果對系統故障發生存有疑惑, 系廠家。故障排除方法：波動在儀器指標內，屬正常波動待工況穩定后再判斷檢查抽氣泵返修分析儀器（如傳感器進水、進塵或設置不當?shù)龋┕收吓懦?/p>

15、方法：檢查電源重新接線更換加熱塊進粉塵的操作必須先斷開儀器的氣路入或者無法準確判斷故障成因，請及時聯4關閉分析系統系統關閉前應手動啟動探頭吹掃程序、并手動排出儲水槽中剩余液 體。動作步驟1吹掃探頭、排掉殘余冷凝液2手動切換系統到待機模式3切換氣路到零點氣4 通入零點氣吹掃分析儀器10分鐘5 關閉分析儀器主機電源6 關閉伴熱帶電源7 關閉加熱器電源8 關閉冷凝器電源9 關閉數據采集系統10 關閉系統總電源百口 ！A冷凝液通常是酸性。冷凝液必須經過處理才能排放，在處理（如中和）時應考慮相應的防 護措施5附表煙氣在線監測日常巡檢維護記錄表企業名稱：日期： 年 月 日設備名稱：規格型號：設備編號：維護管理單位：安裝地點：維護保養人：設備巡檢內容、情況、及處理情況說明序號子系統巡檢部件及事項說明巡檢部件 情況說明處理情況處理后結果說明1煙氣監測系統H頭濾芯、采樣管、伴熱管是否堵塞，樣探頭反吹是否正常，電磁閥、反吹氣源是否正常，上樣泵、致冷器、過濾器、采樣流量是否正?！敖訜煔夥治鰞x的凈化裝置管路、風機、過濾器、風量“附劑、干燥劑是否過期“氣監測數據是否正常，分析儀（直抽式）校準是否正常M氣的濃度、有效期時間、剩余壓力2煙塵監測系統口風機、風管、空氣過濾器等部件工作是否正?！胺焿m分析儀的光點是否偏移因塵監測數據是否正常3流速監測系統"查皮托管的反吹管路、控制閥等否正常，聲波法
