整車部技術手冊產品技術定義描述

1、GEELY技術手冊整車產品技術定義描述篇整車集成篇第一章XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX1.1 整車產品技術定義描述1.1.1 整車產品技術定義描述概述整車產品技術定義描述是在產品設計過程中對各系統、各大總成及零部件的技術

2、定義描述，包含各系統零部件的產品信息，產品開發類型及產品構成，功能定義及初步工藝及材料定義，對滿足的法規及相關標準，常規試驗項目進行描述。在產品設計過程中，整車產品技術定義描述共要編制兩版：初版和最終版，分別編制于產品策劃階段和工程設計階段。初版整車產品技術定義描述的系統零部件的產品信息要求包括部件的：參數定義（部分參數不能確定的可以列出項目，具體值待后續補充）、外形定義（可以用圖片、斷面等形式描述）、安裝固定形式；最終版整車產品定義描述的系統零部件的產品信息包含各系統零部件的完善產品信息，對設計進行有效指導，并滿足最大的通用化、平臺化要求。編制整車產品技術定義描述的輸入物名稱及要求見各自的設

3、計指導書。1.1.2 整車產品技術定義描述編制過程及要求整車產品技術定義描述共包括：封面、前言、目錄、概述、整車參數及主要尺寸、各系統產品技術定義描述等六部分組成，各部分格式、字體、排版方面的要求參照相應的整車產品技術定義描述模板及當時的標準化檢查標準。各部分內容要求參照模板，其中概述的內容包括：產品的介紹、產品的設計原則、平臺定義、產品配置、排放、整車噪聲要求、應該符合相關法規要求的國家及地方、應完成的基本定型試驗、整車應完成的專項試驗等；整車參數及主要尺寸的內容包括：整車尺寸參數（配圖）、質量參數、額定載人數、底盤系統參數、性能參數、發動機主要參數等。所填寫的內容應與其它技術資料中的內容一

4、致。在整車產品技術定義描述的六個組成部分中，最主要的是各系統產品技術定義描述。1.1.2.1 各系統產品技術定義描述的來源各系統產品技術定義描述由整車部策劃集成科給各專業部門下達任務要求其提供，專業部門包括：動力部、車身內外飾部（車身、內外飾、附件）、底盤系統部、電子電器部（電子、電器）、安全部、綜合技術部（材料、NVH油液）等，其提供的內容應符合相應的模板要求。1.1.2.2 系統產品技術定義描述的內容及要求系統產品技術定義描述包括：分組號、名稱、類型、技術描述四部分。某總成（零部件）的分組號是本企業規定的，每個總成（零部件）都對應一個分組號，如：駐車制動操縱裝置對應的分組號是3508。名稱

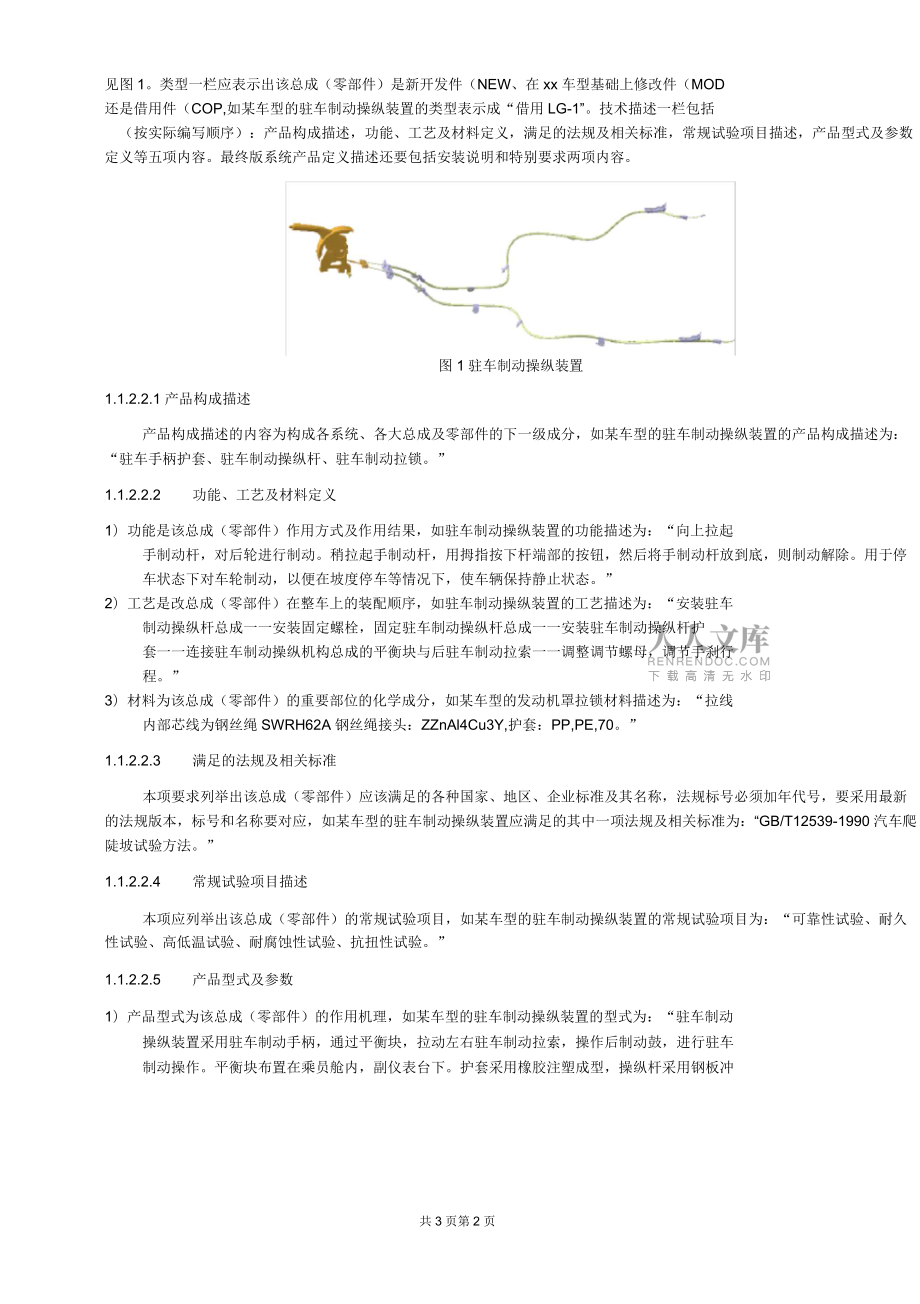

5、一欄中還應該有該總成（零部件）的圖片說明，如某車型駐車制動操縱裝置的圖片GEELY技術手冊整車產品技術定義描述篇見圖1。類型一欄應表示出該總成（零部件）是新開發件（NEW、在xx車型基礎上修改件（MOD還是借用件（COP,如某車型的駐車制動操縱裝置的類型表示成“借用LG-1”。技術描述一欄包括（按實際編寫順序）：產品構成描述，功能、工藝及材料定義，滿足的法規及相關標準，常規試驗項目描述，產品型式及參數定義等五項內容。最終版系統產品定義描述還要包括安裝說明和特別要求兩項內容。圖1駐車制動操縱裝置1.1.2.2.1產品構成描述產品構成描述的內容為構成各系統、各大總成及零部件的下一級成分，如某車型的

6、駐車制動操縱裝置的產品構成描述為：“駐車手柄護套、駐車制動操縱桿、駐車制動拉鎖。”1.1.2.2.2 功能、工藝及材料定義1）功能是該總成（零部件）作用方式及作用結果，如駐車制動操縱裝置的功能描述為：“向上拉起手制動桿，對后輪進行制動。稍拉起手制動桿，用拇指按下桿端部的按鈕，然后將手制動桿放到底，則制動解除。用于停車狀態下對車輪制動，以便在坡度停車等情況下，使車輛保持靜止?fàn)顟B(tài)?！?）工藝是改總成（零部件）在整車上的裝配順序，如駐車制動操縱裝置的工藝描述為：“安裝駐車制動操縱桿總成一一安裝固定螺栓，固定駐車制動操縱桿總成一一安裝駐車制動操縱桿護套一一連接駐車制動操縱機構總成的平衡塊與后駐車制動拉

7、索一一調整調節螺母，調節手剎行程?！?）材料為該總成（零部件）的重要部位的化學成分，如某車型的發動機罩拉鎖材料描述為：“拉線內部芯線為鋼絲繩SWRH62A鋼絲繩接頭：ZZnAl4Cu3Y,護套：PP,PE,70?！?.1.2.2.3 滿足的法規及相關標準本項要求列舉出該總成（零部件）應該滿足的各種國家、地區、企業標準及其名稱，法規標號必須加年代號，要采用最新的法規版本，標號和名稱要對應，如某車型的駐車制動操縱裝置應滿足的其中一項法規及相關標準為：“GB/T12539-1990汽車爬陡坡試驗方法?！?.1.2.2.4 常規試驗項目描述本項應列舉出該總成（零部件）的常規試驗項目，如某車型的駐車制動

8、操縱裝置的常規試驗項目為：“可靠性試驗、耐久性試驗、高低溫試驗、耐腐蝕性試驗、抗扭性試驗?！?.1.2.2.5 產品型式及參數1）產品型式為該總成（零部件）的作用機理，如某車型的駐車制動操縱裝置的型式為：“駐車制動操縱裝置采用駐車制動手柄，通過平衡塊，拉動左右駐車制動拉索，操作后制動鼓，進行駐車制動操作。平衡塊布置在乘員艙內，副儀表臺下。護套采用橡膠注塑成型，操縱桿采用鋼板沖共3頁第3頁GEELY技術手冊整車產品技術定義描述篇壓、焊接制造，支架采用沖壓成型制造?！?）參數項應列舉出該總成（零部件）的重要功能參數，如某車型的駐車制動操縱裝置的其中一項參數為：“駐車制動操縱桿操作力：196N10N

9、。1.1.2.2.5安裝說明本項應簡單描述該總成（零部件）各部分的安裝方法及注意事項，如某車型的駐車制動操縱裝置的安裝說明為：“1、駐車制動手柄總成通過2個六角法蘭面螺栓帶平墊組合件固定在地板上，規格為M8X28,螺栓桿端部帶錐形螺紋，具有刮漆功能擰緊力矩14.5N成2、相應焊母位于地板上。3、駐車制動操縱機構總成帶拉線調節螺母，該螺母具有防松功能。”1.1.2.2.6 特另1J要求本項是對該總成（零部件）應注意的部分或應著重指出的情況的補充性說明，如某車型的駐車制動操縱裝置的特殊要求為：“對于左右置車型，使用相同的駐車制動操縱桿。”1.1.3整車產品技術定義描述歸檔過程整車策劃集成可負責收集各專業部分提交的各系統產品
