形位公差分類標注的國家標準

1、形位公差的分類、項目、符號國家標準規定的形狀公差的特征項目分為形狀公差和位置公差兩大類，共 14 個，它們的名稱和符號如下表所示。形位公差的定義直線度 - 所有點都在一條直線上的情況，公差由兩條平行線形成的區域來指定平面度 - 表面上所有的點都在一個平面上，公差由兩個平行平面形成的區域來表示。圓 度 - 表面上所有點都在圓周上。公差由兩個同心圓限制的區域來指定。圓柱度 - 旋轉表面上的所有點都與公共軸等距。圓柱公差制定了兩個同心圓柱所形成的公差區域，此旋轉表面必須在此區域中。輪廓度 - 控制不規則的表面、線條、弧形或普通位面的定義公差方式。輪廓可適用于單個線條元件或者零件的整個表面。輪廓公差指

2、定了沿著實際輪廓的唯一邊界。傾斜度 - 表面與軸處于指定角度的情況(與數據平面或軸的角度不是90度)。公差區域是由兩個平行平面定義的，這兩個平行平面與數據平面或軸成指定的基本角度。垂直度 - 表面或軸與數據平面或軸成直角的情況。垂直公差指定了下列情況之一：由垂直于數據平面或軸的兩個平面定義的區域，或者由垂直與數據軸的兩個平行平面所定義的區域。平行度 - 表面與軸上所有點與數據平面或軸等距的情況。平行度公差指定了下列情況之一：平行于數據平面或軸的兩個平面或線定義的區域，或者其軸平行于數據軸的圓柱公差區域。同軸度 - 旋轉表面的所有交叉可組合元素的軸，是數據特征的公共軸。同心度公差指定了其軸與數據

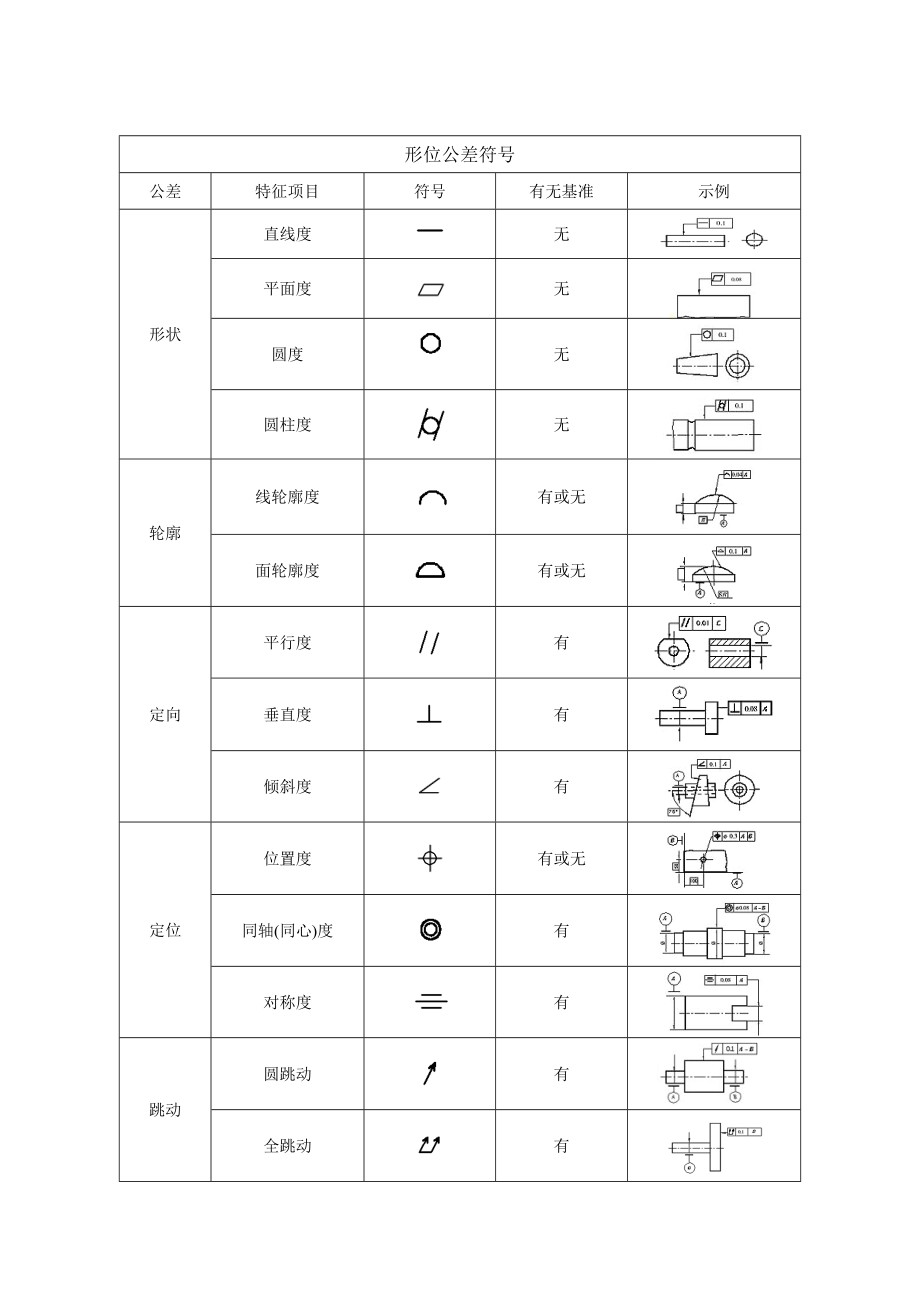

3、軸一致的圓柱公差區域。位置度 - 位置度公差定義了允許其中中心軸或者中心平面偏離真正(理論上正確)位置的區域?；境叽缃⒘藦臄?shù)據特征和相互關聯的特征之間的真正位置。位置誤差是，特征與其正確位置間，總的可允許的位置偏移量。對于孔和外部直徑這樣的圓柱特征來說，位置度公差通常是特征軸必須在其中的公差區域的直徑。對于不是圓的特征(如槽和短小的突出物)來說，位置度公差是特征的中心平面必須在其中的公差區域的總寬度。圓跳動 - 提供對表面圓形元素的控制。當零件旋轉360度時，該公差是獨立應用在任何圓形的計量位置上，應用于在數據軸周圍所構造的圓跳動公差，控制了圓度和同軸度的累計變化。當應用于垂直于數據軸所構造的表面時，它控制平面表面的圓形特征元素。跳 動 - 提供所有表面元素的復合控制。當零件旋轉360度時，此公差同時應用于圓形和長軸形特征。當應用于在數據軸周圍構造表面時，全跳動控制了圓度、圓柱度、直線度、同軸度、角度、錐度和輪廓的累計變異。當應用于垂直于數據軸構造的表面時，它控制垂直度和直線度的累計變異。形位公差符號公差特征項目符號有無基準示例形狀直線度無平面度無圓度無圓柱度無輪廓線
