CIMS下的自動化立體倉庫 ……

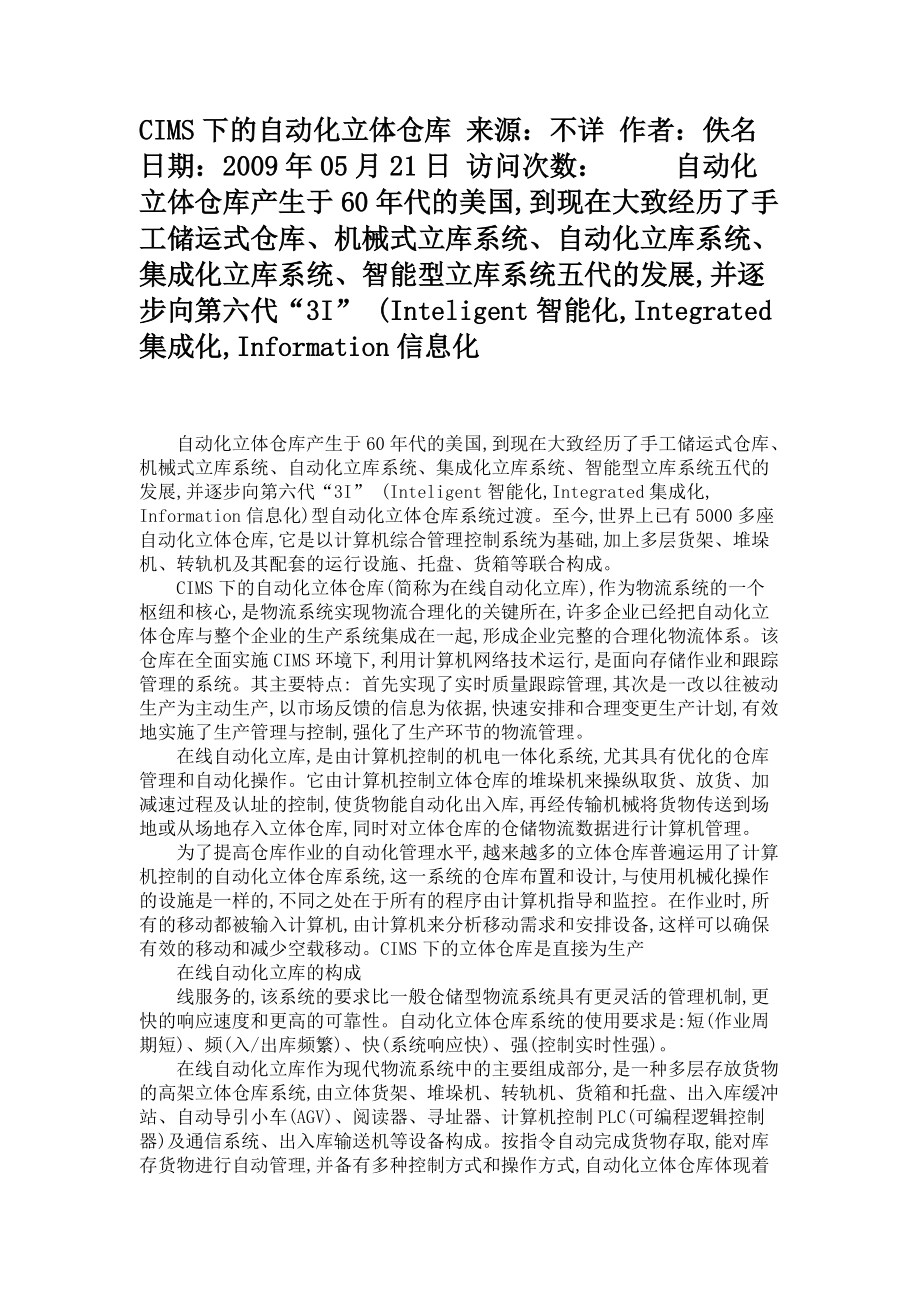

1、CIMS下的自動化立體倉庫 來源：不詳 作者：佚名 日期：2009年05月21日 訪問次數：     自動化立體倉庫產生于60年代的美國,到現在大致經歷了手工儲運式倉庫、機械式立庫系統、自動化立庫系統、集成化立庫系統、智能型立庫系統五代的發展,并逐步向第六代“3I” (Inteligent智能化,Integrated集成化,Information信息化        自動化立體倉庫產生于60年代的美國,到現在大致經歷了手工儲運式倉庫、機械式立庫系統、自動化立庫系統、集成化立庫系統、智能型立庫系統

2、五代的發展,并逐步向第六代“3I” (Inteligent智能化,Integrated集成化,Information信息化)型自動化立體倉庫系統過渡。至今,世界上已有5000多座自動化立體倉庫,它是以計算機綜合管理控制系統為基礎,加上多層貨架、堆垛機、轉軌機及其配套的運行設施、托盤、貨箱等聯合構成。    CIMS下的自動化立體倉庫(簡稱為在線自動化立庫),作為物流系統的一個樞紐和核心,是物流系統實現物流合理化的關鍵所在,許多企業已經把自動化立體倉庫與整個企業的生產系統集成在一起,形成企業完整的合理化物流體系。該倉庫在全面實施CIMS環境下,利用計算機網絡技術運行

3、,是面向存儲作業和跟蹤管理的系統。其主要特點: 首先實現了實時質量跟蹤管理,其次是一改以往被動生產為主動生產,以市場反饋的信息為依據,快速安排和合理變更生產計劃,有效地實施了生產管理與控制,強化了生產環節的物流管理。      在線自動化立庫,是由計算機控制的機電一體化系統,尤其具有優化的倉庫管理和自動化操作。它由計算機控制立體倉庫的堆垛機來操縱取貨、放貨、加減速過程及認址的控制,使貨物能自動化出入庫,再經傳輸機械將貨物傳送到場地或從場地存入立體倉庫,同時對立體倉庫的倉儲物流數據進行計算機管理。    為了提高倉庫作業的自動

4、化管理水平,越來越多的立體倉庫普遍運用了計算機控制的自動化立體倉庫系統,這一系統的倉庫布置和設計,與使用機械化操作的設施是一樣的,不同之處在于所有的程序由計算機指導和監控。在作業時,所有的移動都被輸入計算機,由計算機來分析移動需求和安排設備,這樣可以確保有效的移動和減少空載移動。CIMS下的立體倉庫是直接為生產    在線自動化立庫的構成    線服務的,該系統的要求比一般倉儲型物流系統具有更靈活的管理機制,更快的響應速度和更高的可靠性。自動化立體倉庫系統的使用要求是:短(作業周期短)、頻(入/出庫頻繁)、快(系統響應快)、強(控制實

5、時性強)。    在線自動化立庫作為現代物流系統中的主要組成部分,是一種多層存放貨物的高架立體倉庫系統,由立體貨架、堆垛機、轉軌機、貨箱和托盤、出入庫緩沖站、自動導引小車(AGV)、閱讀器、尋址器、計算機控制PLC(可編程邏輯控制器)及通信系統、出入庫輸送機等設備構成。按指令自動完成貨物存取,能對庫存貨物進行自動管理,并備有多種控制方式和操作方式,自動化立體倉庫體現著現代化管理理念,可以帶來較大的社會效益和經濟效益。典型的在線自動化立庫如圖1所示。    立體貨架    使用立體貨架存儲貨物,存儲區可以大

6、幅度地向立體空間發展,充分利用倉庫的地面和空間,從而節省了庫存占地面積,提高了空間利用率。貨架的應用為盤貨、編址、貨物成批配套以及裝卸作業等過程的自動化創造了良好的條件。目前,國外自動化倉庫應用多種結構形式的貨架,其中比較普遍的是雙排型或四排型有隔板的貨架。這類貨架多為固定貨架,存放的貨物在品種和結構上也比較穩定。此外,還有移動式貨架,即根據存放貨物的結構不同,可以重新組架,以適應變化的存取要求。    堆垛機的縱向Y和垂向Z運行采用變頻調速控制,使各機構高效運行、換速平穩,大大提高倉庫的使用可靠性和縮短作業周期。它是立體倉庫中的主要作業機械,是隨著立體倉庫的應用

7、而發展起來的專用起重機,通常一個巷道配備一臺堆垛機,有時兩個巷道或多個巷道共同使用一臺堆垛機。    貨箱或托盤    一般自動化立體倉庫采用貨箱或托盤作為載體,采用貨箱可以放置各種外形不規則的貨物和零散的貨物,貨物放置可靠安全、不易散落。采用托盤成本較低,但只能放置外形規則或有外包裝的貨物,托盤上的堆碼高度也不能太大,另外托盤對堆垛機檢測系統的要求較高,如不能正確地檢測時就有可能發生貨物相碰的情況。    出入庫緩沖站    緩沖站是為了協調生產節奏,確保物料及時準確的供應

8、,可以起到調節機床故障、加工過程變化、輸送阻塞等系統工作情況的變化。出入庫緩沖站信息的處理與所處的生產環境緊密相關,包括剛性裝配線緩沖站,加工制造緩沖站及緩沖物料庫。    自動導引小車(AGV)    是自動化倉庫內的一種比較先進的貨物輸送裝置,它是裝有電磁或光學導引裝置的運輸車輛,能夠沿著規定的導引路線行駛,將貨物送到規定的地方。其組成部分基本上包括車架、電池、電氣系統、驅動裝置、轉向裝置、精確停車裝置、通訊單元、控制系統以及工作平臺等。    在線自動化立庫    的作

9、業管理    自動化立體倉庫的作業管理,是負責合理安排出/入作業,完成立體倉庫在生產線與平面?zhèn)}庫(或其它系統)之間運送物料的任務。入庫與出庫是立體倉庫作業的主要內容,其具體作業是: 毛坯出庫、毛坯入庫、成品出庫、成品回庫。    毛坯出庫任務: 為了滿足生產線加工的實時需要,將所需的毛坯送至指定的緩沖站。其出庫申請來自加工緩沖站或工位緩沖站。出庫申請?zhí)岢鰧?duì)物料品種、型號、數量、以及供料時限的要求。接到申請后,立體倉庫結合當前庫存情況查詢到所需物料的貨位(通常不止一個),根據貨位管理原則來確定出庫的貨位號,并立即形成毛坯出庫任務單如出料

10、貨位號、供貨最低時限、出庫臺編號等。    毛坯入庫任務: 通過入庫條形碼識別器得到后由計算機信息控制執行。當毛坯送到立體庫的入庫臺前時,條形碼識別器讀取信息,并提出入庫申請,送至指定位置并形成毛坯入庫任務單。    成品回庫任務: 通過條碼掃描得到的。當加工好的成品回到立體庫的入庫臺前時,條形碼閱讀器將成品的信息(編號、數量等)讀入,并提出入庫申請。立體倉庫結合當前貨位情況,根據貨位管理原則為該成品尋找合適的空貨位,同時形成回庫任務單。    成品出庫: 處理出庫請求時,既可以通過指定位置來出庫,也可以

11、通過指定某種物料要求出庫數量的方式來出庫,同時可以根據任務的緊急程度,提升任務的的優先級。MRP制訂出提貨計劃并通知立體倉庫執行后,立體倉庫根據廠外提貨計劃確定成品出庫的時間、數量、質量、種類等,確定每一個待出庫成品的貨位號,并形成出庫任務單。     2、合理調度是自動化立體倉庫系統的關鍵    合理調度是通過時時信息采集實現的,為了實現物流信息能夠快速準確的采集,在物流管理系統中采用國際通用的條形碼識別器來對物料進行標識,從而實現編碼的自動識別。對于自動化加工設備,自動傳送加工過程中的各種數據(編碼號、型號、規格、數質量等),同時包括設備的使用情況、故障情況等。其中的主要信息有很多,如: 出庫任務最遲送達生產線時刻; 入庫任務申請時刻; 出/入庫任務所需執行時間; 出/入庫任務堆垛機平均執行時間; 估算出/入庫任務完成時刻的安全系數等,根據調度原則和算法,依據傳輸?shù)臄?shù)據和信息,并在分析這些數據的基礎上執行合理調度。在保證最大貨位利用率、出庫效率的同時應該合理分配合使用貨位,在自動化立體倉庫中,物料分配最佳貨位或者選擇待出庫物料的貨位是關鍵,也是合理調度的目的所在。    自動化立體倉庫在制造自
