1、常州機電職業技術學院畢業設計（論文）作 者：林明治學 號：41021111系 部：電氣工程系 專 業：電機與電器題 目：PLC控制步進電機 指導者：莫莉萍評閱者： 2013年4月畢業設計（論文）中文摘要詳細討論步進電機的工作原理及其特性和基于s7-300PLC的控制技術，論述了步進電機的PLC控制系統的設計方案及其控制原理，PLC簡單易學,可靠性高。步進電機是一種常用的機電執行元件,可靠性高,成本低,實用性強,具有較高的通用性和應用推廣價值。步進電動機突出的優點是它可以在寬廣的頻率范圍內通過改變脈沖頻率來實現調速，快速起停、正反轉控制等，并且用其組成的開環系統既簡單、廉價，又非?？煽浚虼嗽诒?/p>

2、多領域有著極其廣泛的應用。關鍵詞：步進電機；S7-300PLC；PLC畢業設計（論文）外文摘要Title：PLC control of stepping motorAbstract：This paper introduces the principle and the control step motor and the motion control technology based onS7-300 PLC. Step motor is a common electro-mechanic actuator, and the related drive and control circuits

3、 influence its over and high power transistors, higher reliability, lower cost and more versatile, and it is worth to be promoted. The advantages of stepping motor are regulating-rate, quickly rise-stop, positive-reverse controlling and brake etc by changing the frequency of pulse. The stepping moto

4、r opening-ring system is simple, cheap, stability and reliability, therefore its application is very extensive in many realmKey words :Step motor；S7-300PLC；PLC目錄1緒 論61.1 設計的背景和意義61.2步進電機的工作原理81.3 系統設計的目標92步進電機的分類、基本結構102.1步進電機的分類102.2步進電機的基本結構112.3步進電機主要特點112.4步進電機在工業控制領域的主要應用情況介紹122.5西門子PLC對步進電機的控制

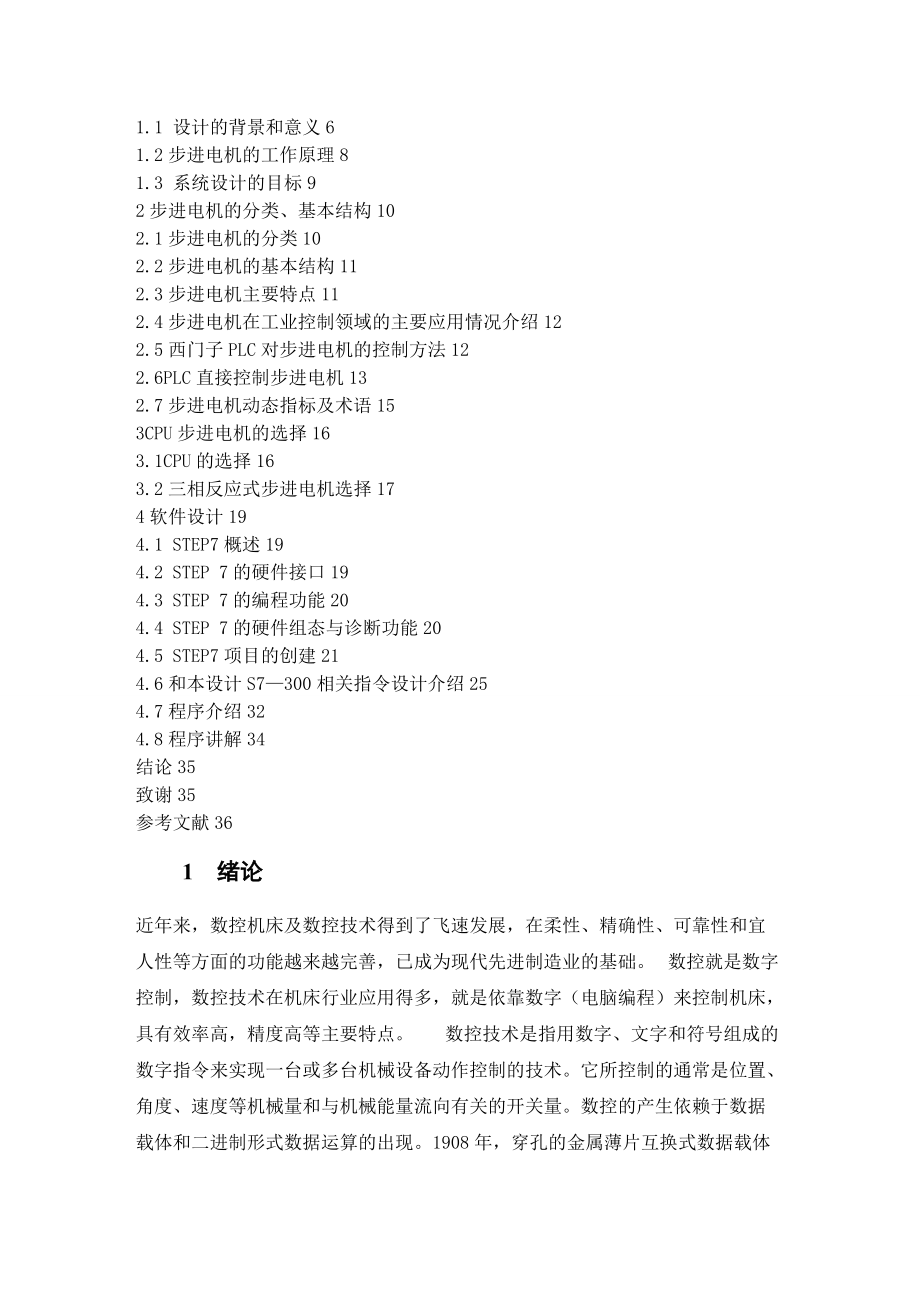

5、方法122.6PLC直接控制步進電機132.7步進電機動態指標及術語153CPU步進電機的選擇163.1CPU的選擇163.2三相反應式步進電機選擇174軟件設計194.1 STEP7概述194.2 STEP 7的硬件接口194.3 STEP 7的編程功能204.4 STEP 7的硬件組態與診斷功能204.5 STEP7項目的創建214.6和本設計S7300相關指令設計介紹254.7程序介紹324.8程序講解34結論35致謝35參考文獻361 緒論近年來，數控機床及數控技術得到了飛速發展，在柔性、精確性、可靠性和宜人性等方面的功能越來越完善，已成為現代先進制造業的基礎。 數控就是數字控制，數控

6、技術在機床行業應用得多，就是依靠數字（電腦編程）來控制機床，具有效率高，精度高等主要特點。 數控技術是指用數字、文字和符號組成的數字指令來實現一臺或多臺機械設備動作控制的技術。它所控制的通常是位置、角度、速度等機械量和與機械能量流向有關的開關量。數控的產生依賴于數據載體和二進制形式數據運算的出現。1908年，穿孔的金屬薄片互換式數據載體問世；19世紀末，以紙為數據載體并具有輔助功能的控制系統被發明；1938年，香農在美國麻省理工學院進行了數據快速運算和傳輸，奠定了現代計算機，包括計算機數字控制系統的基礎。數控技術是與機床控制密切結合發展起來的。1952年，第一臺數控機床問世，成為世界機械工業史

7、上一件劃時代的事件，推動了自動化的發展。 現在，數控技術也叫計算機數控技術，目前它是采用計算機實現數字程序控制的技術。這種技術用計算機按事先存貯的控制程序來執行對設備的控制功能。由于采用計算機替代原先用硬件邏輯電路組成的數控裝置，使輸入數據的存貯、處理、運算、邏輯判斷等各種控制機能的實現，均可通過計算機軟件來完成。1.1設計的背景和意義步進電動機已成為除直流電動機和交流電動機以外的第三類電動機,傳統電動機作為機電能量轉換裝置，在人類的生產和生活進入電氣化過程中起著關鍵的作用?？墒窃谌祟惿鐣?huì)進入自動化時代的今天，傳統電動機的功能已不能滿足工廠自動化和辦公自動化等各種運動控制系統的要求。為適應這些

8、要求，發展了一系列新的具備控制功能的電動機系統，其中較有自己特點，且應用十分廣泛的一類便是步進電動機。7H(ME4NO)CD7GZ?,步進電動機的發展與計算機工業密切相關。自從步進電動機在計算機外圍設備中取代小型直流電動機以后，使其設備的性能提高，很快地促進了步進電動機的發展。另一方面，微型計算機和數字控制技術的發展，又將作為數控系統執行部件的步進電動機推廣應用到其他領域，如電加工機床、小功率機械加工機床、測量?jī)x器、光學和醫療儀器以及包裝機械等。任何一種產品成熟的過程，基本上都是規格品種逐步統一和簡化的過程?，F(xiàn)在，步進電動機的發展已歸結為單段式結構的磁阻式、混合式和爪極結構的永磁式三類。爪極電

9、機價格便宜，性能指標不高，混合式和磁阻式主要作為高分辨率電動機，由于混合式步進電動機具有控制功率小，運行平穩性較好而逐步處于主導地位。最典型的產品是二相8極50齒的電動機，步距角1.80.9（全步半步）； 還有五相10極50齒和一些轉子100齒的二相和五相步進電動機，五相電動機主要用于運行性能較高的場合。到目前，工業發達國家的磁阻式步進電動機已極少見。 %步進電動機最大的生產國是日本，如日本伺服公司、東方公司、SANYO DENKI和MINEBEA及NPM公司等，特別是日本東方公司，無論是電動機性能和外觀質量，還是生產手段，都堪稱是世界上最好的?，F(xiàn)在日本步進電動機年產量（含國外獨資公司）近2億

10、臺W3NAOX%德國也是世界上步進電動機生產大國。德國B.L.公司1994年五相混合式步進電動機專利期滿后，推出了新的三相混合式步進電動機系列，為定子6極轉子50齒結構，配套電流型驅動器，每轉步數為200、400、1000、2000、4000、10000和20000，它具有通常的二相和五相步進電動機的分辨率，還可以在此基礎上再10細分，分辨率提高10倍，這是一種很好的方案，充分運用了電流型驅動技術的功能，讓三相電動機同時具有二相和五相電動機的性能。與此同時，日本伺服公司也推出了他們的三相混合式步進電動機。該公司阪正文博士研制了三種不同的永磁式三相步進電動機，即HB型（混合式）、RM性（定子和混

11、合式相似，轉子則同永磁式環形磁鐵相似）和爪極PM型。將三相步進電動機同二相步進電動機進行比較后顯示：1） 在獲得小步距角方面，三相電動機比二相電動機要好。2） SZ*RC?.三相電動機的兩相勵磁最大保持力矩為3T1（T1為單相勵磁轉矩），而二相電動機為 2T1，所以三相電動機的合成力矩大。;KHT1R93)三相電動機的轉矩波動比二相電動機要小。0BI(-ML)ZQ*R4)三相電動機連續2步用于半步的轉矩差比二相電動機的要小。C1_9KZL9FXA9S5) IHPC I三相電動機繞組可以星形連接，三個終端驅動，勵磁電路晶體管6個； 而二相電動機是8個。6)連續運轉時，由于三相步進電動機結構原因，

12、磁通和電流的三次諧波被消除了，所以三相電動機的振動力矩比二相電動機的要小.LQNR2MQ 結論是顯而易見的。另外的結論是HB型電動機更適合于低速大轉矩用途；RM型適用于平穩運行以及轉速大于1000R/MIN的用途；而PM型成本低，在低轉速時的振動和高轉速時的大轉矩方面，三相PM型電動機比兩相電動機的性能要好。因此，當前最有發展前景的當屬混合式步進電動機，而混合式電動機又向以下四個方向發展： 0TB-I%K&$K$AFAFAZHANG 發展發發展 發展趨勢一， 隨著電動機本身應用領域的拓寬以及各類整機的不斷小型化，要求與之配套的電動機也必須越來越小，在57、42機座號的電動機應用了多年后，現在其

13、機座號向39、35、30、25方向向下延伸。瑞士ESCAP公司最近還研制出外徑僅10MM的步進電動機。發展趨勢之二，是改圓形電動機為方形電動機。由于電動機采用方型結構，使得轉子有可能設計得比圓形大，因而其力矩體積比將大為提高。同樣機座號的電動機，方形的力矩比圓形的將提高3040發展趨勢之三，對電動機進行綜合設計。即把轉子位置傳感器，減速齒輪等和電動機本體綜合設計在一起，這樣使其能方便地組成一個閉環系統，因而具有更加優越的控制性能。K OF*JI$FK發展趨勢之四，向五相和三相電動機方向發展。目前廣泛應用的二相和四相電動機，其振動和噪聲較大，而五相和三相電動機具有優勢性。而就這兩種電動機而言，五

14、相電動機的驅動電路比三相電動機復雜，因此三相電動機系統的性能價格比要比五相電動機更好一些。我國的情況有所不同，直到20世紀80年代，一直是磁阻式步進電動機占統治地位，混合式步進電動機是80年代后期才開始發展，至今仍然是二種結構類型同時并存。盡管新的混合式步進電動機完全可能替代磁阻式電動機，但磁阻式電動機的整機獲得了長期應用，對于它的技術也較為熟悉，特別是典型的混合式步進電動機的步距角（0.9/1.8）與典型的磁阻式電動機的步距角（0.75/1.5）不一樣，用戶改變這種產品結構不是很容易的，這就使得兩種機型并存的局面難以在較短時間內改變。這種現狀對步進電動機的發展是不利的。1.2步進電機工作原理

15、步進電動機是一種用電脈沖信號進行控制, 并將電脈沖信號轉換成相應的角位移或線位移的執行機構。由于受脈沖的控制,其轉子的角位移量和速度嚴格地與輸入脈沖的數量和脈沖頻率成正比, 通過控制脈沖數量來控制角位移量, 從而達到準確定位的目的; 通過控制脈沖頻率來控制電機轉動的速度和加速度, 從而達到調速的目的; 通過改變通電順序, 從而達到改變電機旋轉方向的目的。總結來說, 步進電機主要具有以下一些工作特性:(1)輸入脈沖數嚴格的和電機的角位移成正比, 電機運轉一周后沒有積累誤差, 因此具有良好的跟隨特性;(2) 由于其良好的跟隨特性, 步進電機可以與驅動器電路組成開環數字控制系統, 同時, 也可以與角

16、度反饋環節組成高性能的閉環數字控制系統。(3) 步進電機的動態響應快, 易于啟動和停止、正反轉和變速。(4) 速度可以在相當寬的范圍內平滑調節; 在低速動作狀態下仍能保證獲得大的轉矩1.3系統設計的目標本設計是采用是S7300控制三相六拍的反應步式步進電機，通過軟件設計移位脈沖頻率來控制步進電機的慢速、中速、快速。移位寄存器指令MW0的低八位按照三相六拍的步進順序進行賦值來控制步進動機的正反轉。步進電機是一種將脈沖信號轉換成直線位移或角位移的執行元件。步進電機的輸出位移量與輸入脈沖個數成正比，其速度與單位時間內輸入的脈沖數(即脈沖頻率)成正比，其轉向與脈沖分配到步進電機的各相繞組的相序有關。所

17、以只要控制脈沖的數量、頻率及電機繞組通電的相序，便可控制步進電機的輸出位移量、速度和方向。步進電機具有較好的控制性能，其啟動、停車、反轉及其它任何運行方式的改變都可在少數脈沖內完成，且可獲得較高的控制精度，因而得到了廣泛的應用。步進電機是一種將電脈沖信號轉換成直線位移或角位移的執行元件。步進電機具有轉子慣量低、定位精度高、無累積誤差、控制簡單等特點, 已成為運動控制領域的主要執行元件之一。步進電機是機電一體化的關鍵產品, 廣泛應用在各種自動化控制系統和機電一體化設備中。隨著微電子和計算機技術的發展, 步進電機的需求量與日俱增, 在各個行業的控制領域都將有廣泛應用。而現在的可編程控制(Progr

18、ammable Logic Controller, 通常稱PLC) 是一種工業控制計算機, 具有模塊化結構、配置靈活、高速的處理速度、精確的數據處理能力、多種控制功能、網絡技術和優越的性價比等性能, 能充分適應工業環境, 簡單易懂, 操作方便, 可靠性高,是目前廣泛應用的控制裝置之一。PLC 對步進電機也具有良好的控制能力, 利用其高速脈沖輸出功能或運動控制功能, 即可實現對步進電機的控制。利用PLC 控制步進電機, 其脈沖分配可以由軟件實現, 也可由硬件組成。 2步進電機的分類、基本結構2.1步進電機的分類（1）永磁式步進電機一般為兩相，轉矩和體積較小，步進角一般為7.5度或15度。（2）反

19、應式步進電機一般為三相，可實現大轉矩輸出，步進角一般為1.5度，但噪聲和振動都很大。（3）混合式步進電機是指混合了永磁式和反應式的優點，它又分為兩相和五相。兩相步進角一般分為1.8度而五相步進角一般為 0.72度，。這種步進電機的應用最為廣泛。三相反應式步進電機的結構如圖所示。定子、轉子是用硅鋼片或其他軟磁材料制成的。定子的每對極上都繞有一對繞組，構成一相繞組，共三相稱為A、B、C相。三相反應式步進電機的結構圖在定子磁極和轉子上都開有齒分度相同的小齒，采用適當?shù)凝X數配合，當A相磁極的小齒與轉子小齒一一對應時，B相磁極的小齒與轉子小齒相互錯開1/3齒距，C相則錯開2/3齒距。如圖所示A相通電定轉

20、子錯開示意圖2.2步進電機的基本結構電機固有步距角它表示控制系統每發一個步進脈沖信號，電機所轉動的角度。電機出廠時給出了一個步距角的值，這個步距角可以稱之為“電機固有步距角”，它不一定是電機實際工作時的真正步距角，真正的步距角和驅動器有關。步進電機的相數步進電機的相數是指電機內部的線圈組數，目前常用的有二相、三相、四相、五相步進電機。電機相數不同，其步距角也不同，一般二相電機的步距角為0.9/1.8、三相的為0.75/1.5、五相的為0.36/0.72。在沒有細分驅動器時，用戶主要靠選擇不同相數的步進電機來滿足自己步距角的要求。如果使用細分驅動器，則“相數”將變得沒有意義，用戶只需在驅動器上改

21、變細分?jǐn)?shù)，就可以改變步距角。保持轉矩(HOLDINGTORQUE)保持轉矩是指步進電機通電但沒有轉動時，定子鎖住轉子的力矩。它是步進電機最重要的參數之一，通常步進電機在低速時的力矩接近保持轉矩。由于步進電機的輸出力矩隨速度的增大而不斷衰減，輸出功率也隨速度的增大而變化，所以保持轉矩就成為了衡量步進電機最重要的參數之一。比如，當人們說2N.m的步進電機，在沒有特殊說明的情況下是指保持轉矩為2N.m的步進電機。鉗制轉矩(DETENTTORQUE)鉗制轉矩是指步進電機沒有通電的情況下，定子鎖住轉子的力矩。由于反應式步進電機的轉子不是永磁材料，所以它沒有DETENTTORQUE。2.3步進電機主要特點

22、1）一般步進電機的精度為步進角的3-5%，且不累積。2）步進電機外表允許的最高溫度取決于不同電機磁性材料的退磁點，步進電機溫度過高時會使電機的磁性材料退磁，從而導致力矩下降乃至于失步，因此電機外表允許的最高溫度應取決于不同電機磁性材料的退磁點；一般來講，磁性材料的退磁點都在攝氏130度以上，有的甚至高達攝氏200度以上，所以步進電機外表溫度在攝氏80-90度完全正常。3）步進電機的力矩會隨轉速的升高而下降。當步進電機轉動時，電機各相繞組的電感將形成一個反向電動勢；頻率越高，反向電動勢越大。在它的作用下，電機隨頻率（或速度）的增大而相電流減小，從而導致力矩下降。4）步進電機低速時可以正常運轉，但

23、若高于一定速度就無法啟動，并伴有嘯叫聲。步進電機有一個技術參數：空載啟動頻率，即步進電機在空載情況下能夠正常啟動的脈沖頻率，如果脈沖頻率高于該值，電機不能正常啟動，可能發生丟步或堵轉。在有負載的情況下，啟動頻率應更低。如果要使電機達到高速轉動，脈沖頻率應該有加速過程，即啟動頻率較低，然后按一定加速度升到所希望的高頻（電機轉速?gòu)牡退偕礁咚伲?.4步進電機在工業控制領域的主要應用情況介紹步進電機作為執行元件，是機電一體化的關鍵產品之一, 廣泛應用在各種家電產品中，例如打印機、磁盤驅動器、玩具、雨刷、震動尋呼機、機械手臂和錄像機等。另外步進電機也廣泛應用于各種工業自動化系統中。由于通過控制脈沖個

24、數可以很方便的控制步進電機轉過的角位移，且步進電機的誤差不積累，可以達到準確定位的目的。還可以通過控制頻率很方便的改變步進電機的轉速和加速度，達到任意調速的目的，因此步進電機可以廣泛的應用于各種開環控制系統中2.5西門子PLC對步進電機的控制方法在本設計中直接使用PLC控制步進電機，可使用PLC產生控制步進電機所需要的各種時序的脈沖。例如三相步進電機可采用三種工作方式：三相單三拍，三相雙三拍，三相單六拍。本設計采用三相六拍三相單三拍工作方式三相雙三拍工作方式三相單六拍工作方式2.6 PLC直接控制步進電機可根據步進電機的工作方式，以及所要求的頻率（步進電機的速度），畫出A、B、C各相的時序圖。

25、并使用PLC產生各種時序的脈沖例如：本設計采用西門子S7-300PLC控制三相步進電機的過程。三相單六拍正向時序圖反應式步進電機原理.1結構電機轉子均勻分布著很多小齒，定子齒有三個勵磁繞阻，其幾何軸線依次分別與轉子齒軸線錯開。0、1/3、2/3,（相鄰兩轉子齒軸線間的距離為齒距以表示），即A與齒1相對齊，B與齒2向右錯開1/3，C與齒3向右錯開2/3，A與齒5相對齊，（A就是A，齒5就是齒1）如圖：定轉子的展開圖旋轉三相如A相通電，B，C相不通電時，由于磁場作用，齒1與A對齊，（轉子不受任何力，以下均同）。如B相通電，A，C相不通電時，齒2應與B對齊，此時轉子向右移過1/3，此時齒3與C偏移為

26、1/3，齒4與A偏移（-1/3）=2/3。如C相通電，A，B相不通電，齒3應與C對齊，此時轉子又向右移過1/3，此時齒4與A偏移為1/3對齊。如A相通電，B，C相不通電，齒4與A對齊，轉子又向右移過1/3這樣經過A、B、C、A分別通電狀態，齒4（即齒1前一齒）移到A相，電機轉子向右轉過一個齒距，如果不斷地按A，B，C，A通電，電機就每步（每脈沖）1/3,向右旋轉。如按A，C，B，A通電，電機就反轉。由此可見：電機的位置和速度由導電次數（脈沖數）和頻率成一一對應關系。而方向由導電順序決定。不過，出于對力矩、平穩、噪音及減少角度等方面考慮。往往采用A-AB-B-BCC-CA-A這種導電狀態，所以本

27、設計采用三相六拍。這樣將原來每步1/3改變?yōu)?/6。甚至于通過二相電流不同的組合，使其1/3變?yōu)?/12，1/24，這就是電機細分驅動的基本理論依據。不難推出：電機定子上有m相勵磁繞阻，其軸線分別與轉子齒軸線偏移1/m,2/m(m-1)/m,1。并且導電按一定的相序電機就能正反轉被控制這是步進電機旋轉的物理?xiàng)l件。只要符合這一條件我們理論上可以制造任何相的步進電機，出于成本等多方面考慮，市場上一般以二、三、四、五相為多。力矩電機一旦通電，在定轉子間將產生磁場（磁通量）當轉子與定子錯開一定角度產生力F與（d/d）成正比, 其磁通量=Br*S 其中Br為磁密，S為導磁面積 .F與L*D*Br成正比,

28、L為鐵芯有效長度，D為轉子直徑.Br=NI/RNI為勵磁繞阻安匝數（電流乘匝數）R為磁阻。力矩=力*半徑力矩與電機有效體積*安匝數*磁密 成正比（只考慮線性狀態）因此，電機有效體積越大，勵磁安匝數越大，定轉子間氣隙越小，電機力矩越大，反之亦然。靜轉矩：電機在額定靜態電作用下，電機不作旋轉運動時，電機轉軸的鎖定力矩。此力矩是衡量電機體積（幾何尺寸）的標準，與驅動電壓及驅動電源等無關。雖然靜轉矩與電磁激磁安匝數成正比，與定齒轉子間的氣隙有關，但過份采用減小氣隙，增加激磁安匝來提高靜力矩是不可取的，這樣會造成電機的發熱及機械噪音。2.7步進電機動態指標及術語1）步距角精度：步進電機每轉過一個步距角的

29、實際值與理論值的誤差。用百分比表示：誤差/步距角100%。不同運行拍數其值不同，四拍運行時應在5%之內，八拍運行時應在15%以內。2）失步：電機運轉時運轉的步數，不等于理論上的步數。稱之為失步。3）失調角：轉子齒軸線偏移定子齒軸線的角度，電機運轉必存在失調角，由失調角產生的誤差，采用細分驅動是不能解決的。4）最大空載起動頻率：電機在某種驅動形式、電壓及額定電流下，在不加負載的情況下，能夠直接起動的最大頻率。5）最大空載的運行頻率：電機在某種驅動形式，電壓及額定電流下，電機不帶負載的最高轉速頻率。6）運行矩頻特性：電機在某種測試條件下測得運行中輸出力矩與頻率關系的曲線稱為運行矩頻特性，這是電機諸

30、多動態曲線中最重要的，也是電機選擇的根本依據。運行矩頻特性其它特性還有慣頻特性、起動頻率特性等。電機一旦選定，電機的靜力矩確定，而動態力矩卻不然，電機的動態力矩取決于電機運行時的平均電流（而非靜態電流），平均電流越大，電機輸出力矩越大，即電機的頻率特性越硬。圖2.9電機動態力矩頻率關系其中，曲線3電流最大、或電壓最高;曲線1電流最小、或電壓最低，曲線與負載的交點為負載的最大速度點。要使平均電流大，盡可能提高驅動電壓，使采用小電感大電流的電機。7）、電機的共振點步進電機均有固定的共振區域，二、三相感應子式步進電機的共振區一般在180-250p步距角1.8度或在步距角為0.9度，電機驅動電壓越高，

31、電機電流越大，負載越輕，電機體積越小，則共振區向上偏移，反之亦然，為使電機輸出電矩大，不失步和整個系統的噪音降低，一般工作點均應偏移共振區較多3 CPU 步進電機的選擇3.1 CPU的選擇CPU313C集成3個用于高速計數或高頻脈沖輸出的特殊通道，3個通道位CPU313C集成數字量輸出點首位字節的最低三位，這三位通常情況下可以作為普通的數字量輸出點來使用。再需要高頻脈沖輸出時，可通過硬件設置定義這三位的屬性，將其作為高頻脈沖輸出通道來使用作為普通數字量輸出點使用時，其系統默認地址為Q124.0、Q124.1、Q124.2（該地址用戶可根據需要自行修改），作為高速脈沖輸出時，對應的通道分別為0通

32、道、1通道、2通道（通道號為固定值，用戶不能自行修改）。每一通道都可輸出最高頻率為2.5KHZ（周期為0.4ms）的高頻脈沖CPU313C中，X2前接線端子22、23、24號接線端子分別對應通道0、通道1、和通道3。另外，每個通道都有自己的硬件控制門，0通道的硬件門對應X2前接線端子的4號接線端子，對應的輸入點默認地址為I124.2。1通道硬件門7號接線端子，對應的輸入點默認地址為I124.5，而2號通道硬件門為12號接線端子，對應的輸入點默認地址為I125.0。CPU313C的結構3.2三相反應式步進電機的選擇45BF三相反應式步進電機三相反應式步進電機參數45BF三相反應式步進電機45BF

33、技術參數本設計選用45BF008。相數是三相、步距角1.5/3度。.電壓24V、相電流0.2A、保持轉距0.118NM(1.2kg.cm)、空載啟動頻率500，D為45；D1為25；高H為2.5；d為4；E為14.5；L為58；D2為33；MS為4-M34 軟件設計4.1 SETP7概述STEP 7編程軟件用于SIMATIC S7、M7、C7和基于PC的WINAC，是供它們編程、監控和參數設置的標準工具。STEP 7具有以下功能：硬件配置和參數設置、通信組態、編程、測試、啟動和維護、文件建檔、運行和診斷功能等。在STEP 7中，用項目來管理一個自動化系統的硬件和軟件。STEP 7用SIMATI

34、C管理器對項目進行集中管理，它可以方便地瀏覽SIMATIC S7、M7、C7和WINAC的數據。實現STEP 7各種功能所需的SIMATIC軟件工具都集成在STEP 7中。4.2 SETP 7 的硬件接口PC/MPI適配器用于連接安裝了STEP 7的計算機的RS-232C接口和PLC的MPI接口。計算機一側的通信速率為19.2 KBIT/S或38.4 KBIT/S，PLC一側的通信速率為19.2 KBIT/S1.5MBIT/S。除了PC適配器，還需要一根標準的RS-232C通信電纜。使用計算機的通信卡CP 5611、CP 5511或CP 5512，可以將計算機連接到MPI或PROFIBUS網絡

35、，通過網絡實現計算機與PLC的通信。也可以使用計算機的工業以太網通信卡CP 1512或CP 1612，通過工業以太網實現計算機與PLC通信。在計算機上安裝好STEP7后，在管理器中執行菜單命令“OPTION”“SETTING THEG/PC INTERFACE”,打開“INSTALL/REMOVE INTERFACES”對話框。在中間的選擇框中，選擇實際使用的硬件接口。點擊【Select】按鈕，打開“Install/Remove Interfaces”對話框，可以安裝選擇框中沒有列出的硬件接口的驅動程序。點擊【Properties】按鈕，可以設置計算機與PLC通信的參數。4.3 STEP 7的

36、編程功能STEP 7的標準版只配置了3種基本的編程語言，梯形圖（LAD）、功能塊圖（FDB）和語句表（STL），有鼠標拖放、復制和粘貼功能。語句表是一種文本編程語言，用戶能節省輸入時間和存儲區域，并且“更接近硬件”。STEP 7專業版的編程語言包括S7-SCL（結構化控制語言）、S7-GRAPH（順序功能圖語言）、S7 HIGRAPH和CFC，這四種語言對于標準版是可選的。STEP 7用符號表編輯器工具管理所有的全局變量，用于定義符號名稱、數據類型和全局變量的注釋。使用這一工具生成的符號表可供所有應用程序使用，所有工具自動識別系統參數的變化。測試功能和服務功能包括設置斷點、強制輸入和輸出、重新

37、布線、顯示交叉參考表、狀態功能、直接下載和調試塊、同時監測幾個塊的狀態等。程序中的特殊點可以通過輸入符號名或地址快速查找STEP 7的幫助功能：選定想要得到的在線幫助的菜單目錄，或打開對話框，按F1鍵便可得到與它們有關的在線幫助。執行菜單命令“HELP”“CONTENTS”進入幫助窗口，借助目錄瀏覽器尋找需要的幫助主題，窗口中的檢索部分提供了按字母順序排列的主題關鍵詞，可以查找與某一關鍵詞有關的幫助。4.4 STEP 7的硬件組態與診斷功能硬件組態工具用于對自動化工程中使用的硬件進行配置和參數設置。主要包括：（1）系統組態：從目錄中選擇硬件機架，并將所選模塊分配給機架中希望的插槽。（2）CPU

38、的參數設置：可以設置CPU模塊的多種屬性，例如啟動屬性、掃描監視時間等，輸入的數據存儲在CPU的系統數據塊中。（3）模塊的參數設置：用戶可以在屏幕上定義所有硬件模塊的的可調整參數，包括功能模塊與通信處理器，不必通過DIP開關來設置。在參數設置屏幕中，有的參數由系統提供若干個選項，有的參數只能在允許的范圍輸入，因此可以防止輸入錯誤的數據。通信的組態包括：1）連接的組態和顯示。2）設置用MPI或PROFIBUS-DP連接的設備之間的周期性數據傳送的參數，選擇通信的參與者，在表中輸入數據源和數據目的地后，通信過程中數據的生成和傳送均是自動完成的。3）PI、PROFIBUS或工業以太網實現的事件驅動的

39、數據傳輸，包括定義通信路。從集成塊庫中選擇通信模塊（CFB），用通用的編程語言（例如梯形圖）對所選的通信模塊進行參數設置。STEP 7系統診斷：系統診斷為用戶提供自動化系統的狀態，可以通過2種方式顯示；（1）快速瀏覽CPU的數據和用戶編寫的程序在運行中的故障原因。（2）用圖形方式顯示硬件配置，例如顯示模塊的一般信息和模塊的狀態：顯示模塊故障，例如集中I/O和DP子站的通道故障；顯示診斷緩沖區的信息等。4.5 STEP7項目的創建在STEP 7中，用項目來管理一個自動化系統的硬件和軟件。STEP 7用SIMATI管理器對項目進行集中管理，它可以方便的瀏覽SIMATIC S7、C7、和WINAC的

40、數據。因此，掌握項目創建的方法就非常重要。使用向?qū)?chuàng)建項目首先雙擊桌面上的STEP 7圖標，進入SIMATIC MANAGER窗口，進入主菜單【FILE】，選擇【NEW PROJECT WIZARD】,彈出標題為“STEP 7 WIZARD：NEW PROJECT”(新項目向?qū)?的小窗口。點擊【NEXT】按鈕，在新項目中選擇CPU模塊的型號為CPU 315-2DP。點擊【NEXT】按鈕，選擇需要生成的邏輯塊，至少需要生成作為主程序的組織塊OB1。點擊【NEXT】按鈕，輸入項目的名稱，按【FINISH】生成的項目。過程如圖4.1所示。 生成項目后，可以先組態硬件，然后生成軟件程序。也可以在沒有組

41、態硬件的情況下，首先生成軟件。使用向?qū)?chuàng)建項目直接創建項目入主菜單【FILE】，【選擇NEW】, 將出現如下圖的對話框，在該對話框中分別輸入“文件名”、“目錄路徑”等內容，并確定，完成一個空項目的創建工作。直接創建項目本設計是采用是S7300控制三相六拍的步進電機，通過軟件設計脈沖頻率來控制步進電機的快速、中速、慢速。移位輸出控制電機步進，移位寄存器指令MW0的低八位按照三相六拍的步進順序控制步進動機的正反轉。步進電機是一種將脈沖信號轉換成直線位移或角位移的執行元件。步進電機的輸出位移量與輸入脈沖個數成正比，其速度與單位時間內輸入的脈沖數(即脈沖頻率)成正比，其轉向與脈沖分配到步進電機的各相繞

42、組的相序有關。所以只要控制指令脈沖的數量、頻率及電機繞組通電的相序，便可控制步進電機的輸出位移量、速度和方向。步進電機具有較好的控制性能，其啟動、停車、反轉及其它任何運行方式的改變都可在少數脈沖內完成，且可獲得較高的控制精度，因而得到了廣泛的應用。4.6 S7-300相關指令設計介紹（1）傳送指令MOVE符號傳送指令說明參數數據類型內存區域描述ENBOOLI、Q、M、D、L、T、C使能輸入IN長度為8、16 或32 位的所有基本數據類型I、Q、M、D、L 或常數來源值OUT長度為8、16 或32 位的所有基本數據類型I、Q、M、D、L目標地址ENOBOOLI、Q、M、D、L使能輸出描述使用賦值

43、指令，可將特定的值賦給變量。在IN 輸入端指定的值將復制到在OUT 輸出端指定的地址。ENO 具有與EN 相同的信號狀態。使用MOVE 框，賦值指令可復制長度為8、16 或32 位的所有基本數據類型。自己可以自定義的數據類型(例如數組或結構)則必須使用系統功能SFC 20“BLKMOV”復制。賦值指令受主控繼電器(MCR)的影響。關于MCR 如何起作用的更詳細信息，請參考主控繼電器開/關。狀態字BRCC 1CC 0OVOSORSTARLOFC寫1-0111注意：將某個值傳送給另一長度的數據類型時，將根據需要截?cái)嗷蛞粤闾畛涓呶蛔止?jié)幾種狀態字傳送舉例舉例：雙字1111 11110000 11111

44、111 00000101 0101傳送結果到雙字：1111 11110000 11111111 00000101 0101到字節：0101 0101到字：1111 00000101 0101舉例：字節1111 0000傳送結果到字節1111 0000到字：0000 00001111 0000到雙字：0000 00000000 00000000 00001111 0000（2）定時器指令S7的CPU存儲器中有一個定時器保留的區域。此存儲區域?yàn)槊總€(gè)定時器的地址保留一個16位字。通過定時器指令和利用時鐘定時更新定時器字可訪問定時器存儲區域，在運行模式下，利用CPU中的時鐘定時更新定時器字功能，可按照

45、由時間基準指定的間隔將給定的時間值遞減一個單位，直到該時間值等于零為此。 定時器相當于繼電器電路中的時間繼電器，S7300/400的定時器分為脈沖定時器（SP）、擴展脈沖定時器（SE）、接通延時定時器（SD）、保持型接通延時定時器（SS）和斷開延時定時器（SF）。S-PULSE為脈沖定時器，輸出信號保持為“1”的最長時間與編程時間值相同t相同。如果輸入信號變?yōu)椤?”，則輸出信號停留在“1”的時間會很短。S-PEXT為擴展脈沖定時器，輸出信號在編程時間長度內始終保持“1”，而與輸入信號停留在“1”的時間長度無關。S-ODT為接通延時定時器，僅在編程時間到期才從“0”變?yōu)椤?”，而與輸入信號停留在

46、“1”的時間長短無關。 S-OFFDT為斷開延時定時器，在輸入信號變?yōu)椤?”或在定時器運行時，輸出信號變?yōu)椤?”。當輸入信號從“1”變?yōu)椤?”時啟動計時器。定時器功能3）S_ODT：設置接通延時定時器參數并啟動符描述：如果“啟動(S)”輸入有上升沿(信號狀態從0 改變?yōu)?)，設置接通延時定時器參數并啟動指令將啟動指定的定時器。要啟動定時器，必須有信號改變。只要輸入S 的信號狀態為1，定時器將繼續運行“時間值(TV)”輸入處指定的時間。當時間已用盡且未出錯，而輸入S 的信號狀態仍為1 時，則對輸出Q 的信號狀態1 的檢查將產生結果1。定時器運行時，如果輸入S 的信號狀態從1 改變?yōu)?，定時器將停

47、止。這種情況下，對輸出Q 的信號狀態1 的檢查將始終產生結果0。定時器正運行時，如果“復位(R)”輸入從0 改變?yōu)?，則定時器復位。此改變還會將時間和時間基準復位到零。定時器未運行時，如果R 輸入的信號狀態為1，定時器也會復位。 可在輸出端BI 和BCD 掃描當前時間值。BI 處的時間值為二進制格式；BCD 處的時間值為二進制編碼的十進制：時序圖接通延時定時器特征狀態字接通延時定時器舉例如果輸入I0.0 的信號狀態從0 改變?yōu)? (RLO 中有上升沿)，則定時器T5 啟動。如果指定的時間兩秒(2S)已過，且輸入I0.0 的信號狀態仍為1，則輸出Q4.0 的信號狀態為1。如果輸入I0.0 的信號

48、狀態從1 改變?yōu)?，則定時器停止并且輸出Q4.0 為“0”定時器運行時，如果輸入I0.1 的信號狀態從0 改變?yōu)?，定時器將重新啟動。4)S_CU：分配參數和遞增計數符號遞增計數說明描述在輸入端S 為上升沿(信號狀態從0 變化為1)時，分配參數和遞增計數指令將使用“預設值”(PV)輸入端的值設置計數器。如果輸入端CU 是一個上升沿，則可在計數值小于999 的情況下使計數值加1。如果設置了計數器，并且輸入端CU 的RLO = 1，則即使沒有發生從正跳沿到負跳沿的變化或與之相反的變化，計數器也因此將在下一個掃描周期計數。在輸入R 的信號為“1”時會復位計數器。復位計數器時會將計數值設置為0。對于判

49、斷輸出端Q 是否為1 的信號狀態檢查，如果計數值大于0，則檢查結果為1；但如果計數值等于0，檢查結果則為0狀態字遞增計數舉例在輸入I0.2 的信號狀態從0 變化為1 時會將計數器C10 的值設置為901。如果輸 入I0.0 的信號狀態從0 變化為1，除非計數器C10 的值已經是999，否則計數器 C10 的值加1。如果I0.3 從0 變化為1，則會將C10 的值設置為0。當C10 不等0 時，輸出Q4.0 的信號狀態為15)SHR_W：右移字符號右移字說明參數數據類型內存區域描述ENBOOLI、Q、M、L、D、T、C使能輸入INWORDI、Q、M、L、D要移位的值NWORDI、Q、M、L、D值

50、將移位的位數OUTWORDI、Q、M、L、D移位指令的結果ENOBOOLI、Q、M、L、D使能輸出描述在使能輸入(EN)端的信號狀態為1時會激活字右移指令，此指令將輸入端IN 的0 到15 位逐位右移。16 到31 位不受影響。輸入N指定值將移位的位數。如果N 大于16則此命令在OUT輸出端寫入0 并將狀態字的CC0 和OV 位置0。將左側移空的位補零。移位操作的結果可在OUT輸出端掃描。如果N不等于0，則此指令觸發的操作總是將狀態字的CC0 和OV 位復位為0。ENO 具有與EN 相同的信號狀態。狀態字BRCC 1CC 0OVOSORSTARLOFC寫XXXX-XXX1舉例右移字舉例在I0.

51、0 的信號狀態為1 時激活此指令。存儲器字MW0 將按在存儲器字MW2 中指定的位數右移。結果將存入存儲器字MW4中。輸出Q4.0 置14.7 程序介紹程序框圖解釋開始首次選擇步進速度正轉或反轉起動移位寄存器賦初值高速、中速、或低速中其中一個速度發生移位脈沖執行移位移位輸出控制步進電機六拍計數到移位寄存器賦初值六拍計數沒到繼續執行軟件模塊以工作框圖為基本依據，結合考慮控制的具體要求，首先可將梯形圖程序分成4個模塊進行編程，1：步進速度選擇；2：起動、停止和清零；3：移位步進控制功能模塊；4：A、B、C三相繞組對象控制。然后，將各模塊進行連接，最后經過調試、完善、實現控制要求。梯形圖程序設計（1
