刀具廠生活污水一體化處理

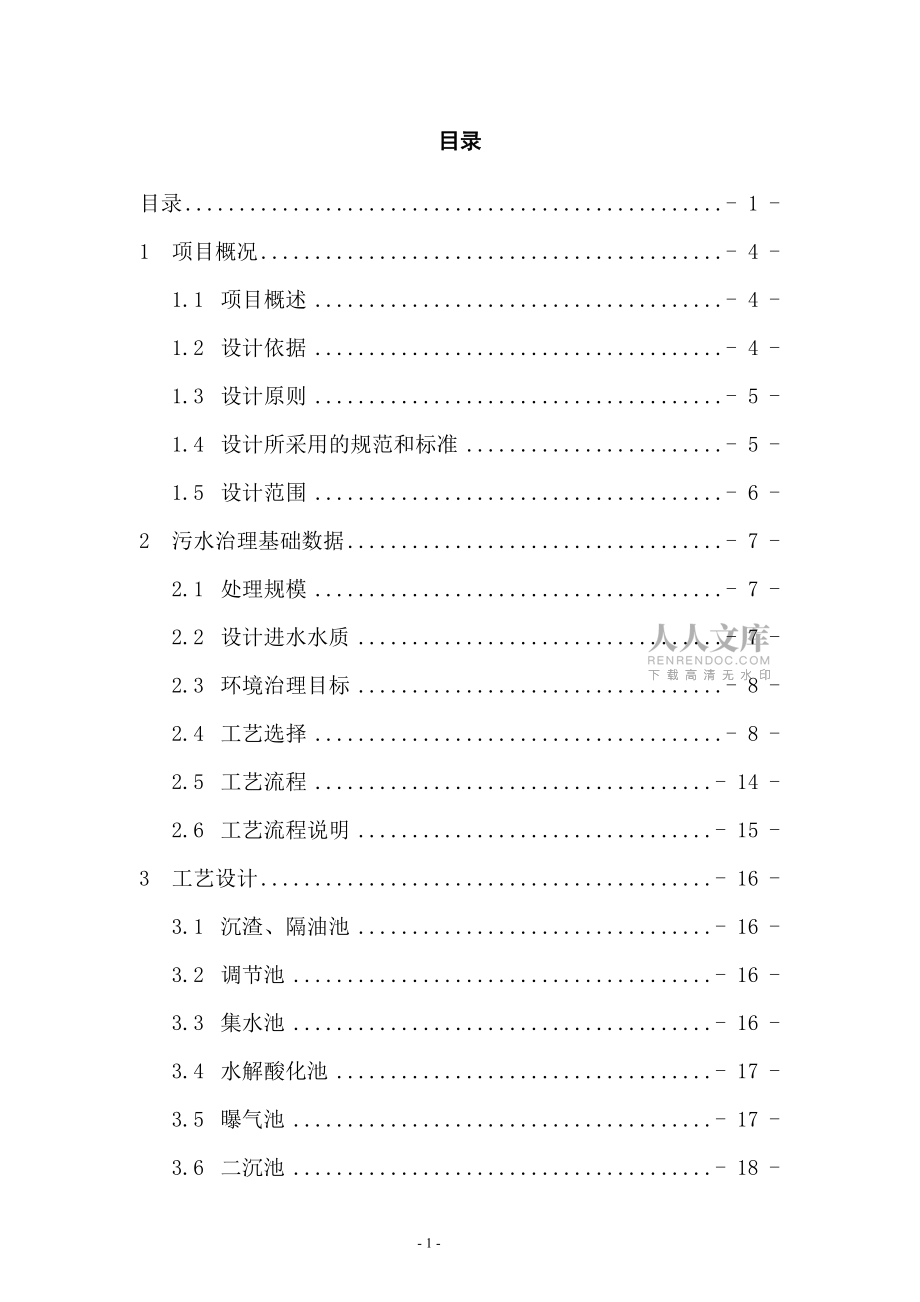

1、生活污水處理工程設計方案*環保工程有限公司2016年8月目錄目錄- 1 -1項目概況- 4 -1.1項目概述- 4 -1.2設計依據- 4 -1.3設計原則- 5 -1.4設計所采用的規范和標準- 5 -1.5設計范圍- 6 -2污水治理基礎數據- 7 -2.1處理規模- 7 -2.2設計進水水質- 7 -2.3環境治理目標- 8 -2.4工藝選擇- 8 -2.5工藝流程- 14 -2.6工藝流程說明- 15 -3工藝設計- 16 -3.1沉渣、隔油池- 16 -3.2調節池- 16 -3.3集水池- 16 -3.4水解酸化池- 17 -3.5曝氣池- 17 -3.6二沉池- 18 -3.7規

2、范排污口- 18 -3.8控制系統- 18 -3.9其他輔助設施- 18 -3.10控制柜- 19 -3.11主要工程量清單- 19 -4電氣與控制設計- 21 -4.1設計依據- 21 -4.2設計范圍- 21 -4.3電源- 21 -4.4電源- 21 -5環境保護機構設置及環境管理- 23 -5.1環境保護機構- 23 -5.2環境管理制度- 23 -6社會、經濟和環境效益分析- 24 -6.1環境效益- 24 -6.2社會效益- 24 -7進度計劃- 25 -8投資概算- 26 -8.1工藝、設備、材料概算- 26 -8.2費用匯總- 27 -9運行成本估算- 28 -9.1電費- 2

3、8 -9.2人工費- 28 -9.3藥劑費- 28 -10服務承諾與人員培訓- 29 -10.1服務承諾- 29 -10.2工程質量回訪- 29 -10.3人員培訓- 30 -10.3.1培訓目標與方式- 30 -10.3.2培訓時間與內容- 30 -10.3.3培訓人員- 30 -10.3.4生產工藝人員培訓- 31 -10.3.5輔助人員培訓- 31 -10.3.6化驗人員培訓- 32 -10.3.7人員考核- 32 -11公司資質- 33 -11.1營業執照- 33 -11.2污染治理資質- 34 -12附圖- 35 -1 項目概況1.1 項目概述項目名稱：刀具、量具生產項目生活污水處理

4、工程建設單位：*刀具有限公司生產規模： 生產刀具和量具，年產刀具8000支、量具4000支. 生產班制：采用一班制生產，每天工作時數8小時，全年工作250天。勞動定員：勞動定員46人，其中管理人員16人，工人30人。項目不設宿舍和食堂。本項目作為主項目配套工程，擬在廠區內新建生活污水處理設施一座，我公司應貴公司邀請，特編制該項目配套的生活污水處理工程項目技術方案供貴公司領導參考決策！1.2 設計依據業主提供的：1、廢水處理產生量的情況介紹2、廢水水質情況的介紹3、環評批文4、給排水總圖1.3 設計原則、嚴格遵守國家有關廢水處理的設計規范和設計標準。、選擇先進、成熟的污水處理工藝技術減少工程投資

5、和占地。、采用合適的工程標準、規范，選擇可靠設備，在減少工程投資的同時，運行可靠、管理方便。、采用先進的節能技術和設備，降低污水處理站的能耗及運行成本。、妥善處理污泥等雜物，避免造成二次污染。、總體布置順暢簡潔，便于運行管理，占地面積小，與周邊環境協調一致。、處理后的污水能夠穩定達標后排放。1.4 設計所采用的規范和標準中華人民共和國環境保護法中華人民共和國水污染防治法中華人民共和國大氣污染防治法中華人民共和國環境噪聲污染防治條例污水綜合排放標準（GB89781996）室外排水設計規范（GB50014-2006）（2014版）給水排水制圖標準（GB/T 501062010）建筑給水排水設計規范

6、（GB 50015-2003）2009修訂版城市污水再生利用景觀環境用水水質（GB/T18921-2002）1.5 設計范圍廢水處理站工程范圍包括以下幾部分：l 從廢水站進水口接口開始，直到污水處理站出水口處。l 廢水處理廠內的廢水管道（從集水井開始）。l 廢水處理工程的設計及設備。l 廢水處理工程安裝及施工。l 廢水處理工程的調試、運行。2 污水治理基礎數據2.1 處理規模根據環評文件提供：（1）生產廢水本項目營運期無工藝性生產廢水產生（車間地面用掃帚清掃），生產廢水為車間工人洗手廢水。（2）生活污水本項目營運期用水為員工生活用水，廢水為員工上班生活污水。本項目營運期用水、排水情況如下：表2

7、.1-1 本項目營運期用水、排水核算表編號用水類別用水標準用水規模日用水量（m3/d）年用水量（m3/d）日排水量（m3/d）年排水量（m3/a）1洗手用水15L/人·d30人/d0.45112.50.405101.252生活用水50L/人·d46人2.35752.07517.53合計/2.75690.52.475618.75 備注：1、年工作時間按照250天計； 2、排水量按用水量90%計。根據環評批文要求，設計處理量不低于3m3/d污水處理一體化設施1座?？紤]到實際情況，設置1.2保險系數，因此，設計處理量為：3.6m3/d。由于水量小，是變化系數大，K=2.0，設計流

8、量為：0.9m3/h2.2 設計進水水質類比同類型生活污水進水指標可知，本項目廢水進水指標如下： 設計進水指標如下：序號污染物名稱污染物指標備注1CODcr4002BOD51503SS3004氨氮305石油類402.3 環境治理目標目前，根據環評批文：污水經生化池處理后達到污水綜合排放標準(GB8978-1996)中一級級排放標準。指標如下：序號污染物名稱污染物指標備注1CODcr1002BOD5203SS704氨氮155石油類52.4 工藝選擇在我國目前生活污水處理技術主要模式有三種：厭氧模式；厭氧濕地處理模式；厭氧好氧處理模式。、厭氧處理模式單純的厭氧處理系統停留時間長，占地面積太大，處理

9、后的出水有臭味，不管采用何種厭氧裝置，采用單純的厭氧階段的處理不足以使出水達到排放標準。厭氧處理系統處理出水只達到二級或三級排放標準。適用于城市生活小區生活污水的三級排放標準地區（這類污水處理后進入市政管網,然后排入城鎮二級污水處理廠進一步處理達標排放）。優點：投資??；運行管理費用低，基本不耗能，可以持續運行；污泥量少，不需要復雜的污泥處理系統；地下式厭氧處理系統厭氧部分建于地下，基本無臭味；不需要復雜的設備，管理方便，對周?chē)h(huán)境影響小，無噪音；缺點：污水在厭氧系統停留時間長達15天（達綜合污水排放標準一級）。土地占用量大、土建基建投資大；負荷低，處理后的排放水質達不到環保規定排放標準,建于地

10、下的厭氧系統出泥困難，維修不方便；有污染地表水、地下水的可能。、厭氧濕地處理模式厭氧段/人工濕地集成污水處理系統，由無能耗污水處理系統及人工濕地兩部分組成。無能耗污水處理系統是以厭氧工藝為主體，由厭氧消化池和厭氧接觸池組成，二者均為折流板反應池，利用生物膜、生物濾池等手段對污染物進行兼氧、厭氧分解。優點：人工濕地是一個綜合的生態系統，它應用生態系統中物種共生、物質循環再生原理、結構與功能協調原則，在促進廢水中污染物質良性循環的前提下，充分發揮資源的生產潛力，防止環境的再污染，獲得污水處理與資源化的最佳效益，是一種較好的生態廢水處理方式，比較適合于處理水量不大、水質變化較小、管理水平不高的城鎮污

11、水和較分散的污水處理。該污水處理系統能耗小。缺點：土地占用量比單純厭氧還要大、土建基建投資大。污水在系統停留時間長達8天。、水解好氧處理模式水解-好氧工藝開發的目的是針對傳統的活性污泥工藝具有投資大、能耗高和運轉費用高等缺點，試圖采用厭氧處理工藝替代傳統的好氧活性污泥工藝。1983-1984年在北京進行了第一階段實驗，采用37L的UASB反應器，并配有三相分離器，停留時間為8.0h。在這一階段COD、BOD5和SS的去除率分別在50-70%、60-80%和70-90%。盡管停留時間很長（8.0h），但沼氣產量很低，僅為0.02m3/（m3d）。從實驗結果來看厭氧階段的處理不足以使出水達到排放標

12、準，不得不采用好氧后處理。另外，UASB反應器的反應時間太長，盡管其在運行費用和能耗等方面有一定的優勢，但在基建投資方面不足以與傳統活性污泥工藝相競爭。在北京進行的實驗屬于冬季水溫（最低為9）較低的實驗。在溫暖氣候條件下常溫（10-20）厭氧處理生活污水的實驗，存在兩個問題。首先總的去除效果不理想，這是針對達標和總的停留時間而言。事實上，厭氧的停留時間在8-12h的去除效果還是相當高的，但是，要考慮到其與傳統好氧工藝應有競爭力。第二，停留時間在8-24h的厭氧系統的競爭能力將大為降低，COD的去除率僅30-60%。這樣還需要相當客觀的好氧后處理設備。為了解決上述問題，將UASB反應器的運行方式

13、改變?yōu)椴糠謪捬?，即主要在厭氧反?yīng)的水解和酸化階段（這也是稱為水解-好氧工藝的原因），從而在反應器中取消了三相分離器，使得反應器結構十分簡單，便于放大。雖然水解反應器的停留時間僅有2.5h，但分別可取得高達45.7%、42.3%和93.0%的COD、BOD5和SS去除率。后處理的活性污泥法僅需采用2.5h停留時間。 優點：1、水解池取代了傳統的初沉池，水解池對有機物的去除率遠遠高于傳統的初沉池，更為重要的是經過水解處理，污水中的有機物不但在數量上發生了很大變化，而且在理化性質上發生了更大變化，使污水更適宜后繼的好氧處理，可以用較少的氣量在較短的停留時間內完成凈化；2、這種工藝在處理污水

14、的同時，完成了對污泥的處理，使污水、污泥處理一元化，可以從傳統的工藝過程種取消消化池。作為一種替代的處理工藝，在總的停留時間和能耗等方面比傳統的活性污泥要有很大的優勢。 缺點：這種模式的生活污水處理系統由調節水質水量、水解處理、好氧處理，需要機械設備，其設計、運轉均需要專業技術人員執行，處理出水才能穩定達標排放。經過以上分析，我確定：采用“水解酸化+好氧”處理工藝的模式達到環境治理目標：達到污水綜合排放標準(GB8978-1996)中一級級排放后排放。、一體化處理設施一體化生活污水處理設備采用世界上先進的生物處理工藝，集去除BOD5、COD、NH3N于一身，是目前最高效的污水處理設備

15、。一體化污水處理設備被廣泛用于高級賓館、別墅小區、醫院廢水及居民住宅小區的綜合污水處理，替代了去除率很低、處理后出水不能達到國家綜合排放標準的化糞池。經過實際應用表明，一體化生活污水處理設備是一種處理效果十分理想且管理方便的設備。 一體化設備照片一體化生活污水處理設備去除有機污染物及氨氮主要依賴于設備中的AO生物處理工藝。其中工作原理是在A級，由于污水有機物濃度很高，微生物處于缺氣狀態，此時微生物為兼性微生物，它們將污水中的有機氨轉化分解為NH3-N，同時利用有機碳作為電子供體，將NO2-N、NO3-N轉化為N2，而且還利用部分有機碳源和NH3-N合成新的細胞物質。所以A級池不僅具有一定的有機

16、物去除功能，減輕后續好氧池的有機負荷，還利于硝化作用的進行，而且依靠原水中存在的較高濃度有機物，完成反硝化作用，最終消除氮的富營養化污染。在O級，由于有機物濃度已大幅度降低，但仍有一定量的有機物及較高的NH3-N存在。為了使有機物得到進一步氧化分解，同時在碳化作用處于完成情況下硝化作用能順利進行，在O級設置有機負荷較低的好氧生物接觸氧化池。在O級池是主要存在好氧微生物及好氧型細菌（硝化菌）。其中好氧微生物將有機物分解成CO2和H2O；自養型細菌（硝化菌）利用有機物分解產生的無機碳或空氣中的CO2作為營養源，將污水中的NH3-N轉化成N2-ON、N3-ON、O級池的出水部分回流到A級池，為A級池

17、提供電子受體，通過反硝化作用最終消除氮污染。一體化設備的設備優點：1、抗沖擊負荷的能力強。接觸氧化法的平均停留時間在6小時以上；2、具有脫氮除磷能力，并可以通過調節設備的構造，達到處理工業廢水，生活污水，城市污水的能力；3、接觸氧化池內的填料多為組合軟填料，質輕、高強、物理化學性質穩定，比表面積大，生物膜附著能力強，污水與生物膜的接觸效率高；4、接觸氧化池內采用曝氣器進行鼓風曝氣，使纖維束不斷漂動，曝氣均勻，微生物生長成熟，具有活性污泥法的特征；5、出水水質穩定，污泥產量少并易于處理；6、潛水泵中可設于設備之中，減少工程投資；7、設備可設于地面上，也可埋于地下。埋于地下時，上部覆上可用于綠化，

18、廠區占地面積少，地面構筑物少；8、易于完成自動控制，管理操作簡單。9、設備可以連接在汽車上做成移動式一體化污水處理設備。2.5 工藝流程本污水處理系統設計為兩套一體化設施；一套為埋于地下預處理設施，采用鋼結構+防腐的形式制作；一套為有動力的集成AO工藝生活污水處理設施，至于地面上。2.6 工藝流程說明生活污水經排水管進入沉渣、隔油池池中進行隔油池并存儲污泥，然后進入調節池，水質和水量進行調節均化，使后續的工藝免受其沖擊負荷，同時也對污水的中的泥沙等易于沉淀的物質進行預處理，預處理后水自流到集水池中，通過潛水排污泵泵入水解酸化池，池內布置有高效填料，通過控制停留時間，將大分子的難降解有機物水解為

19、小分子的有機物，提高污水處理效率；之后進入曝氣池，通過好氧工藝，培養的好氧細菌進一步分解水中污染物質，使污水中的各類污染物質大幅降解，使污水得以凈化，最后污水進入二沉池，污染物質在沉淀池內通過重力的作用得到進一步沉淀去除后達標排放到園區管網中。污泥采用定期用環衛車對生化池抽吸排放或清掏。3 工藝設計3.1 沉渣、隔油池設計流量：0.9m3/h數量 1座結構形式：鋼結構+防腐尺寸 ：1500×800×1800內設置：隔油裝置 DN150 1套 格柵板 500×500 1塊 不銹鋼材質3.2 調節池設計流量：0.9m3/h數量 1座結構形式：鋼結構+防腐尺寸 ：150

20、0×800×18003.3 集水池設計流量：0.9m3/h數量 1座結構形式：鋼結構+防腐尺寸 ：1500×1000×1800內設置：提升泵 2臺 一用一備 型號：AF1015 功率：0.75KW 帶切割、耦合裝置 液位控制器 2套3.4 水解酸化池設計流量：0.9m3/h數量 1座結構形式：鋼結構+防腐尺寸 ：1800×800×3000內設置：布水裝置 1套 非標 PVC 水解填料 2.1m3 填料安裝支架 2.1m2 收水裝置 1套 長0.8m 3.5 曝氣池設計流量：0.9m3/h數量 1座結構形式：鋼結構+防腐尺寸 ：1800

21、×1800×3000內設置： 曝氣機 1臺 型號：QXB-1.5 功率：1.5KW 曝氣填料 4.9m3 填料安裝支架 4.9m23.6 二沉池設計流量：0.9m3/h數量 1座結構形式：鋼結構+防腐尺寸 ：1800×800×3000內設置：斜管填料 DN50 1.4m3 斜管填料裝置支架：1.4m2 污泥回流泵 1臺 50GW10-10-0.75KW3.7 規范排污口設計流量：0.9m3/h數量 1座結構形式：磚混+內貼白色瓷磚尺寸 ：1740×840×500內設置：DN50 巴氏流量槽 1套3.8 控制系統室外控制系統 1套3.9

22、 其他輔助設施設備基礎 1套 長×寬×高=3600×2000×200 素砼1套 長×寬×高=3000×1900×200 素砼設備基坑 1套 長×寬×高=3000×1900×20003.10 控制柜數量 1座結構形式：鋼結構+防腐尺寸 ：1800×800×30003.11 主要工程量清單序號設備材料名稱規格、型號、材質單位數量備注1沉渣隔油池1500×800×1800 鋼+防腐座12導流裝置DN150 套1非標3格柵板500×5

23、00 不銹鋼材質塊1非標4調節池1500×800×1800 鋼+防腐座15集水池1500×1000×1800 鋼+防腐座16提升泵AF101功率：0.75KW帶耦合切割套2藍污、上海泵業，太平洋泵業7液位控制器YW-2套28水解酸化池殼體鋼+防腐 1800×800×3000臺1非標9布水裝置非標 PVC套1非標10水解填料160×1500 組合型m32.1科興11填料安裝支架鋼結構防腐 非標m22.1非標12收水裝置鋼結構防腐 非標m0.8非標13曝氣池殼體鋼+防腐 1800×1800×3000臺1非標1

24、4曝氣機QXB-1.5 P=1.5KW臺1藍污15曝氣填料160×1500 組合型m34.9科興16填料安裝支架鋼結構防腐 非標m24.9非標17二沉池殼體鋼+防腐1800×800×3000臺1非標18斜管填料DN50m31.4科興19斜管填料安裝支架鋼結構防腐 非標m21.4非標20污泥回流泵50GW10-10-0.75KW臺1人民泵業，太平洋泵業、21規范排污口1740×840×500磚混內貼白色瓷磚座122巴氏流量槽DN50套1科興23設備基礎13600×2000×200 素砼座124設備基礎23000×19

25、00×200素砼座125設備基坑3000×1900×2000M326控制系統套127閥門、法蘭、管件批128線纜、線管、輔材批129風機室3000×800×3000鋼結構防腐臺14 電氣與控制設計4.1 設計依據（1）10KV及以下變電所設計規范（GB50053-94）（2）供配電系統設計規范（GB50052-2009）（3）低壓配電設計規范（GB50054-2011）（4）建筑防雷設計規范（GB50057-2010）（5）電氣裝置安裝工程電纜線路施工及驗收規范（GB50168-2006）（6）電氣裝置安裝工程接地裝置施工及驗收規范（GB501

26、69-2006）（6）3-110KV高壓配電裝置設計規范（GB50060-2008）（7）建筑設計防火規范（GB50016-2014）（8）工藝提供的設備表及布置圖4.2 設計范圍本污水處理系統電氣設計包括以下內容：（1）污水處理系統用電設備供電及控制設計（2）污水處理系統電纜的設計選擇與敷設（3）污水處理系統供電系統及各建筑物接地設計（4）污水處理系統防雷及過電壓設計（5）污水處理系統各構筑物及廠區照明設計4.3 電源本污水處理系統所有用電設備電壓等級均為380/220V4.4 電源依據現場情況來看，從主廠區引至污水處理系統一路380V/50Hz的專用電源，直接進污水處理系統配電柜，電源進線方式及電纜由業主提供，我公司負責污水處理系統配電柜總電源進線接線柱以后的設備、線材等的設計和供貨。5 環境保護機構設置及環境管理5.1 環境保護機構環境保護機構組成 ：污染處理站負責人 1人兼職5.2 環境管理制度1）人員培訓我們將在污水站調試期間對甲方操作人員進行系統培訓，使他們初步掌握污水
