主排水泵系統聯合試運轉措施

1、解決方案示范文本 | Excellent Model Text 資料編碼：CYKJ-FW-117編號：_主排水泵系統聯合試運轉措施審核：_時間：_單位：_主排水泵系統聯合試運轉措施用戶指南：該解決方案資料適用于為完成某項目而進行的活動或努力工作過程的方案制定，通過完善工作思路，在正常運行中起到指導作用，包括確定問題目標和影響范圍、分析問題并提出解決方案和建議、成本計劃和可行性分析、實施和跟進?？赏ㄟ^修改使用，也可以直接沿用本模板進行快速編輯。一 、 概述：根據煤礦安全規程第二百八十一條規定，在雨季到來之前對井下主排水泵系統進行聯合試運轉，特編制以下措施，待有關領導批準后遵照執行。二 、組織機構

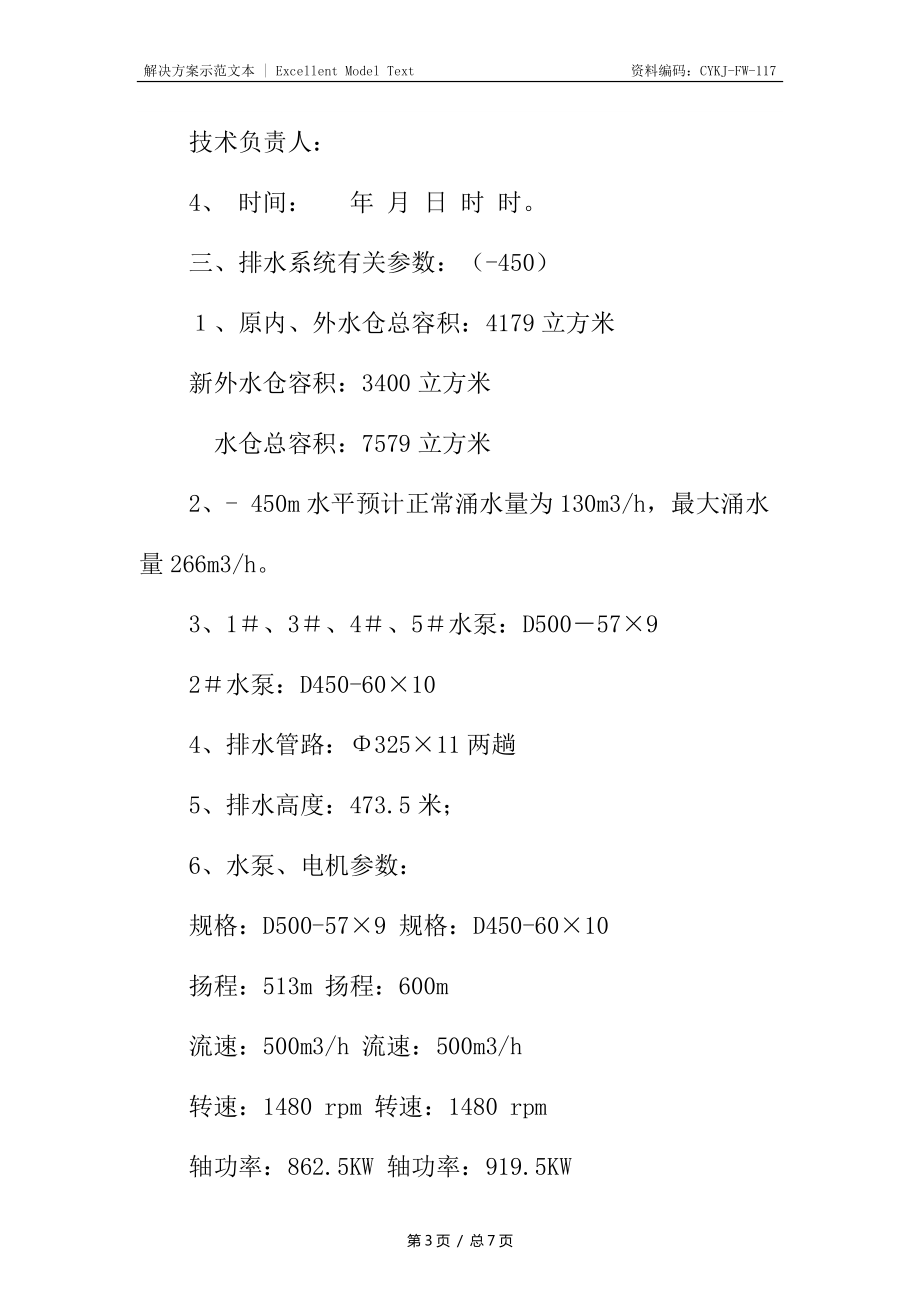

2、：1、 總 指 揮：副總指揮：成 員：2、-550水泵房：施工負責人：安全負責人：技術負責人：3、-450水泵房：施工負責人：安全負責人：技術負責人：4、 時間： 年 月 日 時 時。三、排水系統有關參數：（-450）、原內、外水倉總?cè)莘e：4179立方米新外水倉容積：3400立方米水倉總?cè)莘e：7579立方米2、- 450m水平預計正常涌水量為130m3/h，最大涌水量266m3/h。3、1、3、4、5水泵：D50057×92水泵：D450-60×104、排水管路：325×11兩趟5、排水高度：473.5米；6、水泵、電機參數：規格：D500-57×9 規

3、格：D450-60×10揚程：513m 揚程：600m流速：500m3/h 流速：500m3/h轉速：1480 rpm 轉速：1480 rpm軸功率：862.5KW 軸功率：919.5KW效率：81% 效率：81%排水高度：473.5m 排水高度：473.5m電動機：規格：YB630M2-4 功率：1050KW電壓：6000V 電流：118A轉速：1484rpm 生產廠家：南陽防爆電機廠四、排水系統有關參數：（-550）、水泵15：D500-57×3、排水管路：325×11兩趟、排水高度：100米4、-550水平預計正常涌水量為167m3/h，最大涌水量303m3

4、/h。水泵：規格：D500-57×3 揚程：171m流速：500m/h 轉速：1480 rpm軸功率：287.5KW 效率：81%排水高度：100m電動機：規格：YB2400-4 功率：355KW電壓：6000V 電流：40.6A轉速：1484rpm 生產廠家：佳木斯電機有限公司五、具體措施：1、 水倉在雨季到來之前必須清理完畢。2、 保運隊和機電科污水站相互配合，在聯合試運轉前地面管路閘閥及兩趟管路通水試驗；3、 保運隊和管子隊相互配合檢查井筒兩趟排水管路；4、 對所有水泵、高壓開關柜、高壓電纜進行全面檢查；5、 泵房內的水泵及環形管路、配水閘閥、閘閥逆止閥等由保運隊負責檢修，確保

5、臺臺完好，保證每臺泵能在5分鐘內開啟排水。六、施工方法：、 -550水泵開啟1#2#水泵利用一趟管路排水和開啟4#5#水泵利用另一趟管路排水；進行四泵雙管路聯合排水；、 -450水泵開啟1#2#水泵利用一趟管路排水和開啟4#5#水泵利用另一趟管路排水；進行四泵雙管路聯合排水。、 聯合試運轉時，保運隊當班司機對水泵的電壓、電流、壓力及開泵、停泵時間認真觀測，詳細記錄。水泵的流量由生產辦進行觀測記錄。、 水泵具體的性能參數由安徽省煤礦安全監測中心檢測，并提供正規的試驗報告。七、安全措施：、 水倉在雨季到來之前必須清理完畢；、 泵房內的水泵及環形管路，配水閘閥，閘閥逆止閥及電氣設備由保運隊負責檢修，確保臺臺完好；、 井筒兩趟排水管路由管子隊負責；、 地面排水管路及閘閥由機電科負責；、 聯合試運轉時，逐臺開啟所有水泵，禁止同時啟動；、 聯合試運轉期間，地面主、副提、副井絞車停止運轉；、 35KV變電所必須監控-450泵房631、634高壓開關柜和-550泵房633、634高壓開關柜電流情況，發現異常，立即停止聯合試運轉
