年產十萬噸甲醇畢業設計

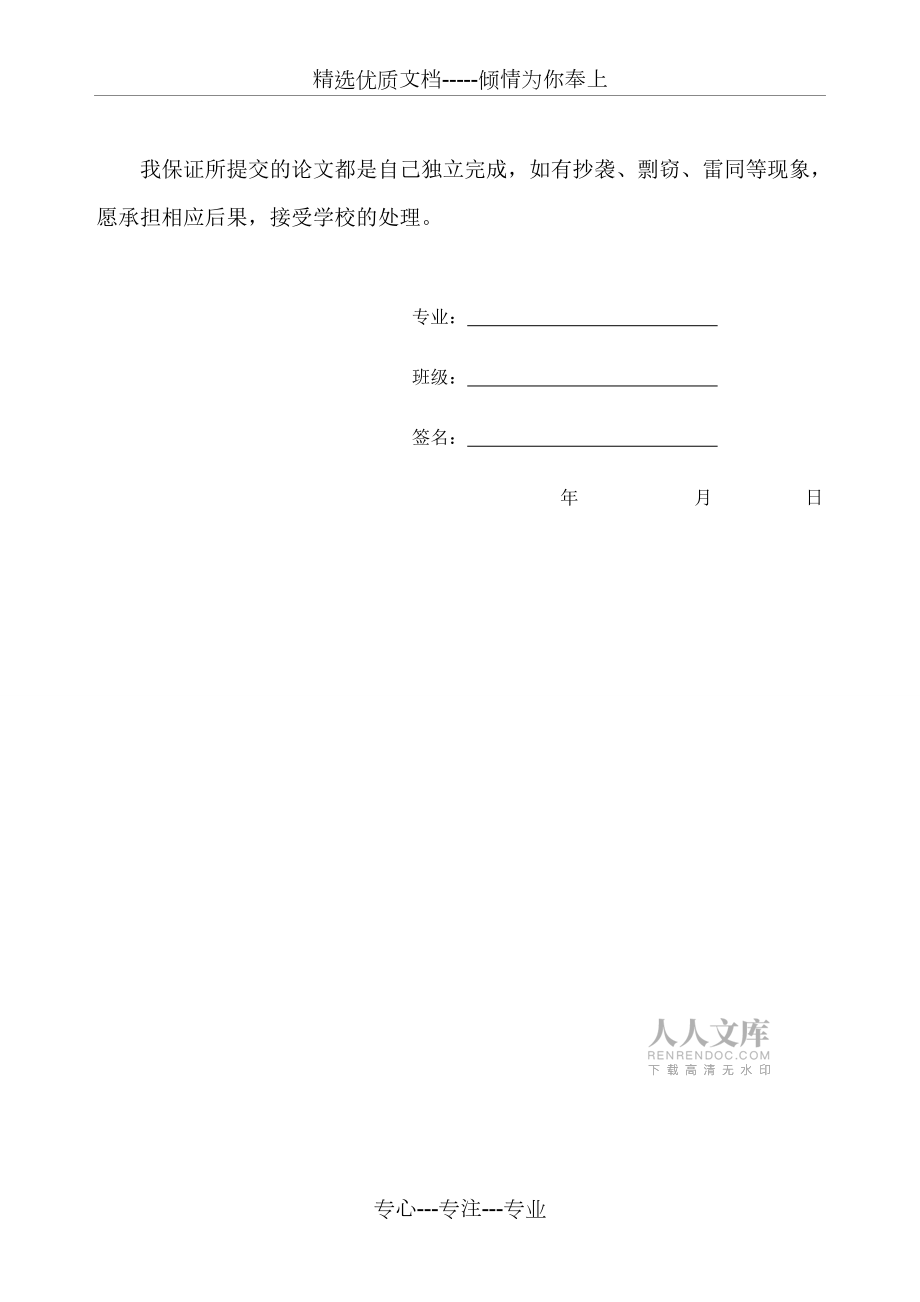

1、精選優質文檔-傾情為你奉上 學號: 題目： 院（部）系所 學 專 業年級、班級完成人姓名指導教師姓名專業技術職稱 年 月 日論文原創性保證書我保證所提交的論文都是自己獨立完成，如有抄襲、剽竊、雷同等現象，愿承擔相應后果，接受學校的處理。專業： 班級： 簽名： 年 月 日專心-專注-專業摘要本設計重點描述了甲醇合成工藝流程。甲醇是重要的化工原料和燃料，應用于多個領域。首先簡單地介紹了甲醇的生產發展、甲醇合成的反應熱力學和動力學、甲醇反應需要的催化劑、甲醇合成工藝和甲醇的發展前景。其中，甲醇合成催化劑和工藝選擇關系著甲醇合成產量。中低壓、銅基催化劑的條件有利于甲醇合成。緊接著介紹了甲醇合成工藝。甲

2、醇合成首先要進行造氣。造氣選用煤作原料，得到的粗煤氣經脫硫、脫碳等凈化操作后進入合成塔合成甲醇。甲醇合成工藝選擇Luigi低壓合成，合成氣于5MPa、220下進入Luigi管殼式反應器。從合成塔得到的粗甲醇必須要進行精餾。本設計需要將原料粗甲醇精制到含醇量99.95%的純度。根據現代對甲醇精餾工藝設計的了解，甲醇三塔精餾技術以其能耗低、產品質量好的優點領先于其他工藝。所以本設計采用三塔精餾工藝。再接著對甲醇的生產合成和精餾過程進行了詳細的物料衡算。最后進行了常壓精餾塔的計算，包括設備選型、塔的外形設計以及塔板流體力學驗算。通過本次設計，對合成甲醇以及提純甲醇有更深刻的認識。關鍵詞： 甲醇；合成

3、；工藝設計；三塔精餾；常壓塔Abstract This design for methanol synthesis processes were described emphatically. Methanol is an important chemical raw material and fuel, is applied to the fields. First simply introduces the methanol production development, the reaction thermodynamics and kinetics of methanol synthe

4、sis, methanol reaction requires a catalyst, methanol synthesis process and the development prospects of methanol. Methanol synthesis catalyst and process selection is one of the relationship between the yield of methanol synthesis. In conditions of low pressure, copper base catalyst for methanol syn

5、thesis. Followed by methanol synthesis process was introduced. Gasification methanol synthesis should first. Gasification coal as raw materials, the raw coal gas after desulfurization and decarbonization purification operation into the synthesis of methanol synthesis tower. Choose Luigi low-pressure

6、 synthesis methanol synthesis process, synthesis gas in 5 mpa, 220 under into Luigi tubular reactor. From the crude methanol synthesis tower has to be distillation. This design need to be material crude methanol refining to the alcohol content of 99.95% purity. According to the modern understanding

7、of the methanol distillation process design, methanol tower distillation technology for its low energy consumption, product quality good advantage ahead of other technology. So this design USES three tower distillation process. We'll go on with the production of methanol synthesis and material b

8、alance of distillation process in detail. Finally, the calculation of atmospheric distillation column was carried out, including equipment type selection, design of the tower and tray hydrodynamics calculation. Through the design, for methanol synthesis and purification of methanol has a more profou

9、ndunderstanding.Keywords：methanol；synthetic ;process design ;three tower distillation ;atmospheric column 目錄第一章 前言1. 概述甲醇是最簡單的化學品之一，是重要的化工基礎原料和清潔液體燃料，廣泛應用于有機合成、染料、醫藥、農藥、涂料、汽車和國防等工業中。隨著科技的進步與發展，甲醇將被應用于越來越多的領域。 1.1 生產及技術發展 1.1.1 世界甲醇工業的發展甲醇的生產始于1923年，德國巴夫斯公司采用Zn-Cr氧化物催化劑，在3035MPa，300400條件下合成甲醇，并在洛伊納建成

10、3000t/a裝置。1966年英國ICI公司開發成功了以天然氣為原料，采用冷激式絕熱反應器在250、5MPa和銅基催化劑存在下合成甲醇技術，簡稱ICI低壓合成法。1971年，德國魯奇公司成功開發了以天然氣或渣油為原料的低壓魯奇法工藝，采用管殼式反應器，在200300、58MPa下合成甲醇，簡稱魯奇低壓法。與此同時，丹麥的托普索公司，日本三菱瓦斯化學公司等相繼開發成功了各自的低壓法技術。20世紀70年代以來，世紀各國新建與改進的甲醇裝置幾乎全部是低壓法，其中采用公司、魯奇公司技術生產甲醇約占世界甲醇總量的80%左右。現在國際上標準甲醇裝置的生產規模為25003000t/d，最近在天然氣豐富廉價地

11、區投資建設的裝置規模都在5000t/d的水平，由此可見，目前甲醇裝置建設正向大型化的規模經濟發展?，F(xiàn)在商業的甲醇合成工藝均為氣相合成，存在合成效率低、能耗高等多種缺陷。所以人們對甲醇的合成研究，無論是在催化劑的研制，還是在合成路線上的開發，一直沒有停止過。由于甲醇的合成是一個比較強的放熱反應過程，從熱力學的角度來看，降低溫度有利于反應朝生產甲醇的方向移動。采用原料氣冷激和列管式反應器很難實現等溫條件的操作，反應器出口氣中甲醇的含量偏低，一般體積分?jǐn)?shù)只能維持在41.5%61.0%。因而使得反應氣的循環量加大。由于氣液固三相物料在過程中的流動狀態不同，三相反應器主要有滴流床、攪拌釜、漿態床、流化床

12、與攜帶床5種。目前在液相甲醇合成方面，采用最多的主要是滴流床和漿態床。滴流床反應器與傳統的固定床反應器結構類似，由顆粒較大的催化劑組成固定層，液體以液滴的方式自上而下流動，氣體一般也是自上而下流動，氣體和液體在催化劑顆粒間分布。滴流床兼有漿態床和固定床的優點，與固定床相類似。它的催化劑裝填量大且無磨蝕，床層中的物料流動接近于活塞流且無反混現象存在，同時又具備漿態床高轉化率等溫反應的優點，更適合于低氫碳比的合成氣。與同體積的漿態床相對比，滴流床合成甲醇的產率幾乎增加了一倍。但至今未見到工業應用的報道。從工業角度來看，滴流床中的液相流體中所含的催化劑粉末很少，輸送設備易于密封且磨損小，長時間運行將

13、更為可靠。 1.1.2 我國甲醇工業的發展我國的甲醇工業經過十幾年的發展，生產能力得到了很大提高。1991年，我國的生產能力僅為70萬噸，截止2004年底，我國甲醇產能已達740萬噸，117家生產企業共生產甲醇440.65萬噸，2005年甲醇產量達到500萬噸，比2004年增長22.2%，進口量99.1萬噸，因此下降3.1%。2. 甲醇合成 2.1 合成反應熱力學合成甲醇的主要化學反應為CO和H2在多相銅基催化劑上的反應： 反應氣體中含有CO2時，發生以下反應： 同時CO2和H2發生CO的逆變換反應：反應過程中除生成甲醇外，還伴隨一些副反應的發生，生成少量的烴、醇、醛、醚、酸和酯等化合物。由C

14、O、CO2和H2合成甲醇的反應是強放熱的體積縮小的反應。從熱力學上說，提高反應壓力和降低反應溫度有利于生成甲醇的反應，但同時也有利于副反應的發生。因此，為了達到合成甲醇的目的，必須選擇性能良好的催化劑，嚴格控制反應條件，以提高主反應的生成速率，抑制副反應的發生。 2.2 合成反應動力學20世紀30年代就有人開始研究CO加氫合成甲醇的反應機理和動力學行為。最初認為合成甲醇是CO或CO2加氫反應。但20世紀70年代后期，通過同位素跟蹤研究，發現合成甲醇反應中，甲醇分子上的碳原子來自于CO2分子。隨后提出了CO2加氫和CO水氣轉換為CO2的反應機理。實際的多相催化反應過程中，還存在許多過渡反應和平衡

15、。X是“表面活性部位”。假定合成甲醇的催化反應動力學方程如下： 2.3 合成反應催化劑自從CO加氫合成甲醇工業化以來，合成催化劑和合成工藝不斷研究改進。就目前來說，雖然實驗室研究出了多種甲醇合成催化劑，但工業上使用的催化劑只有鋅鉻和銅基催化劑。 2.3.1 鋅鉻催化劑鋅鉻（ZnO/Cr2O3)催化劑是一種高壓固體催化劑。鋅鉻催化劑的活性較低，為獲得較高的催化活性，操作溫度在590670K之間；為了獲取較高的轉化率，需在高壓條件下操作，操作壓力為2535MPa，因此被稱為高壓催化劑。鋅鉻催化劑的耐熱性、抗毒性以及機械性都較令人滿意。鋅鉻催化劑使用壽命長、使用范圍寬、操作控制容易，目前國內外仍有一

16、部分工廠采用鋅鉻催化劑生產甲醇。 2.3.2 銅基催化劑銅基催化劑是一種低壓催化劑，其主要成分為CuO/ZnO/Al2O3。操作溫度為500530K，壓力卻只有510MPa，比傳統的合成工藝溫度低得多，對甲醇反應平衡有利。 2.4 合成工藝 2.4.1 常用的合成工藝甲醇合成是可逆強放熱反應，受熱力學和動力學控制。通常在單程反應器中，CO和CO2的單程轉化率達不到100%。反應器出口氣體中，甲醇含量僅為3%6%，未反應的CO、CO2和H2需與甲醇分離，然后進一步壓縮循環到反應器中。較早開發的鋅鉻催化劑活性較低，反應溫度達到300時才具有足夠的活性。為了保證反應器出口氣體中有較高的甲醇含量，一般

17、采用30MPa以上的反應壓力。銅基催化劑有較高的催化活性，反應溫度為270時就顯示出很好的活性，一般采用中壓或低壓合成壓力。兩種催化劑的比較見表1-1。表1-1 鋅鉻、銅基兩種催化劑的比較 操作壓力/MPa合成塔出口甲醇百分比/%鋅鉻催化劑出口溫度648K銅基催化劑出口溫度543K33201055.52.40.60.218.212.45.82.5 高壓法合成甲醇由于操作壓力高，動力消耗大，設備復雜，產品質量差等缺點，正在逐漸淘汰。中低壓法使用銅基催化劑，操作壓力在510MPa左右。低壓法由于操作壓力低，使得設備體積龐大，而且甲醇的合成收率也低，在投資和經濟評價上不如中壓法。目前，世界上約70%

18、的甲醇生產采用英國ICI公司的中、低壓法生產，規模從50t/d到2500t/d。目前，甲醇的生產方法還主要有甲烷直接氧化法：2CH4+O22CH3OH.由一氧化碳和氫氣合成甲醇，液化石油氣氧化法 2.4.2 本設計采用的合成工藝比較以上三者的優缺點，以投資成本，生產成本，產品收率為依據，選擇中低壓法為生產甲醇的工藝，用CO和H2在加熱壓力下，在銅基催化劑作用下合成甲醇，其主要反應式為：CO+ H2CH3OH。 2.5 合成甲醇的目的和意義甲醇既是一種應用廣泛的重要有機化工原料，又是一種性能優良的清潔能源和車用燃料。作為化工原料，可以用來生產甲醛、甲酸、甲酸甲酯、甲胺、乙酸、乙酸甲酯、丙烯酸甲酯

19、、碳酸二甲酯、甲基丙烯酸甲酯、對苯二甲酸二甲酯、二甲醚、甲基叔丁基醚等一系列有機化工產品。隨著碳一化工的發展，由甲醇出發合成乙二醇、乙醛、乙酸等工藝日益受到重視。甲醇作為原料，在農藥、醫藥、染料、三大合成材料等工業中有著重要的地位。甲醇還可經生物發酵生產甲醇蛋白，用作飼料添加劑。甲醇作為性能優良的潔凈能源，可直接用作汽車燃料，也可與汽油摻合使用；甲醇可直接用于發電裝置發動機的燃料，或經ZSM-分子篩催化劑轉化為汽油；甲醇可與異丁烯反應生成甲基叔丁基醚，用作汽油添加劑。隨著科學技術的發展和進步，甲醇的化學加工和工業應用的新領域不斷被開發出來，甲醇后加工的深度和廣度正在發生深刻的變化。第二章 工藝

20、概述 總工藝路線圖見圖2-1。 圖2-1 煤制甲醇示意圖1. 造氣工段 1.1 原料 我國甲醇生產制造原料氣的原料有氣體、液體和固體原料。 氣體原料有天然氣、焦?fàn)t氣、乙炔尾氣、煉廠氣、高爐氣等。 液體原料有石腦油、重油、渣油等。 固體原料有焦炭、無煙煤、褐煤等。 以不同原料制取甲醇的經濟效果，可以單純地對比如下（以褐煤為100）。 褐煤 焦?fàn)t氣 天然氣 乙炔尾氣 投資 100 7085 65 35 成本 100 90 5055 40可見，以煤為原料制取甲醇的投資和成本最高。但是，隨著能源的緊張，石油價格的大幅增長，世界煤的儲藏量遠遠超過天然氣和石油，我國情況更是如此。從長遠的戰略觀點來看，將來

21、終將以煤制取甲醇的原料路線占主導地位。 1.2 原料氣的制備 合成甲醇，首先是制備原料氫和碳的氧化物。若以氫和一氧化碳合成甲醇，其分子比應為n(H2):n(CO)=2:1，與二氧化碳反應則為n(H2):n(CO2)=3:1。一般合成甲醇的原料氣中含有氫、一氧化碳和二氧化碳，所以應滿足式。制造甲醇原料氣，一般以含碳?xì)浠蚝嫉馁Y源如天然氣、石油氣、石腦油、重質油、煤和乙炔尾氣等，用蒸汽轉化或部分氧化加以轉化，使其生成主要由氫、一氧化碳和二氧化碳組成的混合體，以及殘余未經轉化的甲烷或少量氮。顯然，甲烷和氮不參加甲醇合成反應，是惰性氣體，其含量越低越好，但這與制備原料氣的方法有關。另外，根據原料不同，

22、原料氣中還可能含有少量有機硫和無機硫的化合物。為了滿足氫碳比，如果原料氣中氫碳不平衡，當氫多碳少時，則在制造原料氣時，還要補碳，一般采用二氧化碳，與原料同時進入轉化設備，反之，如果碳多，則在以后的工序要脫去多余的碳（以CO2形式）。 1.3 工藝概述 反應器選擇德士古煤氣化爐，采用水煤漿氣化激冷流程。煤先在球磨機中加水磨成高濃度水煤漿，貯存于煤漿槽中。水煤漿濃度約為70%，加入添加劑以控制水煤漿粘度，提高其穩定性，加入堿液及助溶劑，以調節煤漿的pH值和灰渣的流動度。水煤漿通過煤漿泵加壓后與高壓氧氣一起通過燒嘴進入氣化爐，在壓力為6.4MPa、溫度為13001500下進行氣化反應。氧與煤漿的比例

23、是氣化反應的重要因素，通過調節給料煤漿與氧氣的比例控制反應溫度高于煤的灰熔點。離開反應室的高溫氣體在激冷器中用水激冷，激冷水由碳洗滌塔引入，氣體被水蒸氣飽和，同時將反應中產生的大部分煤灰和少量未反應的碳以灰渣形式除去。根據灰渣粒度大小分為粒渣和細渣兩種，粒渣在激冷器中沉積，通過灰渣鎖斗定期與水一同排入灰渣收集槽，細渣以灰水形式連續排出。離開激冷器的粗煤氣通過文丘里洗滌器和洗滌塔除去灰塵和冷卻后去CO變換工序，所得水煤氣的組成為：CO44%51%，CO213%18%，H235%36%，CH40.1%，N20.27%，硫化物0.18%。德士古煤氣化工藝流程示意圖如下圖。 1.4 凈化工段由于水煤漿

24、氣化工序制得粗煤氣的水汽比高達1.4可以直接進行CO變換不需加入其他水蒸氣，故先進行部分耐硫變換，將CO轉化為CO2，變換氣與未變換氣匯合進入低溫甲醇洗工序，脫除H2S和過量的CO2，最終達到合適的碳?xì)浔?，得到合成甲醇的新鮮氣4。CO反應式： 2. 合成工段 經過凈化的原料氣，經預熱加壓，于5 Mpa、220 下，從上到下進入Lurgi反應器，在銅基催化劑的作用下發生反應，出口溫度為250 左右，甲醇7%左右，因此，原料氣必須循環。甲醇的合成是可逆放熱反應，為使反應達到較高的轉化率，應迅速移走反應熱，本設計采用Lurgi管殼式反應器，管程走反應氣，殼程走4MPa的沸騰水。甲醇合成的工藝流程：這

25、個流程是德國Lurgi公司開發的甲醇合成工藝，流程采用管殼式反應器，催化劑裝在管內，反應熱由管間沸騰水放走，并副產高壓蒸汽，甲醇合成原料在離心式透平壓縮機內加壓到5.2 MPa (以1：5的比例混合) 循環，混合氣體在進反應器前先與反應后氣體換熱，升溫到220 左右，然后進入管殼式反應器反應，反應熱傳給殼程中的水，產生的蒸汽進入汽包，出塔氣溫度約為 250 ，含甲醇7%左右，經過換熱冷卻到40 ，冷凝的粗甲醇經分離器分離。分離粗甲醇后的氣體適當放空，控制系統中的惰性氣體含量。這部分空氣作為燃料，大部分氣體進入透平壓縮機加壓返回合成塔，合成塔副產的蒸汽及外部補充的高壓蒸汽一起進入過熱器加熱到50

26、 ，帶動透平壓縮機，透平后的低壓蒸汽作為甲醇精餾工段所需熱源。合成主反應：主要副反應：3. 精餾工段 精餾工段工藝流程圖如下圖所示。 本設計采用三塔精餾工藝流程。此流程采用了有效的精餾方法，從粗甲醇中分離出水、乙醇和其它有機雜質，得到的高純度精甲醇產品中甲醇含量達到99.95%。 如上圖所示，粗甲醇進入預精餾塔1前，先在粗甲醇換熱器中，用蒸汽冷凝液將其預熱至65，粗甲醇在預精餾塔1中除去其中殘余溶解氣體及低沸物。塔頂設置兩個冷凝器5。將塔內上升氣中的甲醇大部分冷凝下來進入預塔回流槽4，精預塔回流泵8送入塔1頂作回流。不凝氣、輕組分及少量甲醇蒸汽通過壓力調節后至加熱爐作燃料。預精餾塔1塔底由低壓

27、蒸汽加熱的熱虹吸式再沸器向塔內提供熱量。由預精餾塔1塔底出來的預后甲醇，經加壓塔進料泵升壓后，進入第一主精餾加壓塔2，塔頂甲醇蒸汽進入冷凝再沸器7，即第一精餾加壓塔2的氣相甲醇又利用冷凝潛熱加熱第二精餾常壓塔3的塔釜，被冷凝的甲醇進入回流槽4，在其中稍加冷卻，一部分由加壓塔回流泵8升壓至約0.8MPa送至加壓塔作回流液，其余部分經加壓塔精甲醇冷卻器9冷卻至40后作為成品送至精甲醇計量槽。加壓塔2用低壓蒸汽加熱的熱虹吸式再沸器向塔內提供熱量，通過低壓蒸汽的加入量來控制塔的操作溫度。加壓塔操作壓力約為0.57MPa，塔頂操作溫度約為121，塔底操作溫度約為127。由加壓塔2塔底排出的甲醇溶液送至第

28、二主精餾常壓塔3下部。從常壓塔塔頂出來的甲醇蒸汽經常壓塔冷凝器冷凝冷卻到40后，進入常壓塔回流槽，再經常壓塔回流泵加壓，一部分送至常壓塔塔頂作回流，其余部分送至精甲醇計量槽。常壓塔塔頂操作壓力約為0.006MPa，塔頂操作溫度約為65.9，塔底操作溫度約94.8。常壓塔的塔底殘夜另由汽提塔進料泵加壓后進入廢水汽提塔，塔頂蒸汽經汽提塔冷凝器冷凝后，進入汽提塔回流槽，由汽提塔回流泵加壓，一部分送廢水汽提塔塔頂作回流，其余部分經汽提塔甲醇冷卻器冷卻器冷卻至40，與常壓塔3采出的精甲醇一起送至產品計量槽。如果采出的精甲醇不合格，可將其送至常壓塔進行回收，以提高甲醇蒸汽的回收率。汽提塔塔底用低壓蒸汽加熱

29、的熱虹吸式再沸器向塔內提供熱量，塔底下部設有測線，采出部分雜醇油，并與塔底排出的含醇廢水一起進入廢水冷卻器冷卻到40，由廢水泵送至污水生化處理裝置。第三章 工藝計算1. 甲醇生產的物料平衡計算 1.1 合成塔物料平衡計算已知：年產噸精甲醇，每年以320個工作日計算。精甲醇中甲醇含量:99.95%粗甲醇組成lurgi低壓合成工藝 甲醇：93.98% 二甲醚：0.2% 異丁醇：0.02% 水：5.8%所以，時產精甲醇： 時產粗甲醇：根據粗甲醇組分，算得各組分的生成量為：CH3OH(32) 13014.32kg/h 406.70kmol/h 9110.02m3/h(CH3)2O(46

30、) 27.70kg/h 0.60kmol/h 13.49m3/hC4H9OH(74) 2.77kg/h 0.037kmol/h 0.84m3/hH2O(18) 803.18kg/h 44.62kmol/h 999.51m3/h合成甲醇的化學反應為： 主反應： 副反應： 生產中，測得每生產1噸粗甲醇生成甲烷7.56m3，即0.34kmol,故CH4每小時生成量為：7.56×13.84797=104.69m3，即4.67kmol,74.78kg。忽略原料氣帶入份，根據， 得反應生成的水的量為：44.62-0.60-0.037×3-4.67=39.239kmol/h，即在CO逆變

31、換中生成的水為39.239kmol/h,即878.95m3/h。5.06MPa,40時各組分在甲醇中的溶解度見表3-1。表3-1 5.06MPa,40時各組分在甲醇中的溶解度組分H2COCO2N2ArCH4溶解度m3/h01.0085.5010.5040.5291.008根據以上計算，則粗甲醇生產消耗量及生產量及組成見表3-2。表3-2 甲醇生產消耗量及生產量及組成消耗方式單位消耗物料量生成物料量合計COH2CO2N2CH4CH3OHC4H9OH(CH3)2OH2O消耗生成式kmolm3406.709110.02813.4018220.16406.709110.0227330.189110.0

32、2式kmolm31.2026.882.4053.760.6013.490.6013.4980.8426.98式kmolm34.67104.6914.01313.824.67104.694.67104.69418.51209.38式kmolm30.1483.320.2966.630.0370.840.1112.499.953.33式kmolm339.239878.9539.239878.9539.239878.9539.239878.952636.85878.95氣體溶解m31.00805.5010.5041.0087.0131.008合計m310124.86819473.32884.4510.

33、504105.6989110.020.8413.49999.6230483.14310229.668消耗組成%（v)33.2163.882.900.01生成質量kg13014.322.7727.70803.1813847.97生成組成%（wt)93.980.020.205.80100 設新鮮氣量為G新鮮氣，馳放氣為新鮮氣的9%。 G新鮮氣=G消耗氣+G馳放氣=G消耗氣+0.09G新鮮氣=30483.143+0.09G新鮮氣 G新鮮氣=33497.96m3/h表3-3 新鮮氣組成組分H2COCO2N2總計m321399.2511126.23971.920.5633497.96組成%63.8833

34、.212.900.01100測得，甲醇合成塔出塔氣中含甲醇7.12%。設出塔氣量為G出塔。又知醇后氣中含醇0.61%。所以： 甲醇生產循環氣量及組成見表3-4。 表3-4 甲醇生產循環氣量及組成組分COCO2H2N2CH4ArCH3OHH2O合計流量m3/h7231.274023.7691178.393667.375506.802644.18701.2811.51.56組成%6.293.5079.313.194.792.300.610.01100 表3-5 甲醇生產入塔氣流量及組成組分COCO2H2N2CH4ArCH3OHH2O合計流量m3/h18357.54995.68.643667.935

35、506.802644.18701.2811.51.52組成%12.373.3675.832.473.711.780.470.01100又由，得表3-6。表3-6 單位：組分COCO2H2N2CH4ArCH3OHH2OC4H9OH（CH3）2O合計入塔18357.54995.68.643667.935506.802644.18701.2811.51.52消耗10124.868884.45119473.320.50430483.143生成105.6989110.02999.620.8413.4910229.668出塔8232.6324111.22993104.323667.4265612.4982

36、644.189811.31011.130.8413.49.045組成%6.423.2172.622.864.382.067.650.79微0.01100甲醇分離器出口氣體和液體產品的流量及組成見表3-7。表3-7 甲醇分離器出口氣體和液體產品的流量及組成組分COCO2H2N2CH4ArCH3OHC4H9OH(CH3)2OH2O合計損失1.0085.50100.5041.0080.5298.55出氣8231.6244105.72893104.323666.9225611.492643.6519811.3.035組成%6.473.2373.212.884.412.087.71100出液kg1301

37、4.322.7727.70803.1813847.97組成%93.980.020.205.80100 1.2 甲醇精餾的物料平衡計算已知：精甲醇的甲醇質量分?jǐn)?shù)為99.95%表3-8 粗甲醇組成表成分CH3OH(CH3)OC4H9OHH2O合計組成%93.980.200.025.80100 1.2.1 預塔的物料衡算 (1) 進料A 粗甲醇：B 堿液：為了防止工藝管路和設備的腐蝕，先以8%的氫氧化鈉溶液和粗甲醇中的酸性物質反應，使其呈弱堿性。每噸粗甲醇的耗堿量按0.1g計算。則消耗氫氧化鈉：換成堿液：C 軟水：軟水的加入量按精甲醇的20%計，則需補加軟水:將以上計算結果列表3-9。表3-9 預塔

38、進料組成表物料量：kg/hCH3OHH2ONaOH(CH3)2OC4H9OH合計粗甲醇13014.32803.1827.702.7713847.97堿液15.9251.38517.31軟水2588.242588.24 (2)出料 A 塔底： 甲醇 13014.32kg/h B 塔底水：粗甲醇含水 803.18kg/h 堿液帶水：15.925kg/h 軟水：2588.24kg/h 合計：3407.345kg/h C 塔底異丁醇及高沸物：2.77kg/h D 塔頂二甲醚及低沸物：27.70kg/h表3-10物料量：kg/hCH3OHH2ONaOH(CH3)2OC4H9OH合計塔頂27.7027.7

39、0塔底13014.323407.3451.3852.7716425.82合計13014.323407.3451.38527.702.7716453.52 1.2.2 主塔的物料平衡按照加壓塔和常壓塔的采出量之比2:3計算，常壓塔釜液含甲醇1%。(1) 進料 A 加壓塔：預后粗甲醇 16453.52kg/h B 常壓塔：(2) 出料 A 加壓塔：塔頂 塔釜 B 常壓塔：塔頂 塔釜 甲醇 99.32kg/h 水 3407.345kg/h NaOH 1.385kg/h 高沸物 2.77kg/h 根據以上計算得到表3-11。表3-11 甲醇精餾塔物料平衡匯總（單位：kg/h)成分物料加壓塔頂出料常壓塔

40、頂出料常壓塔釜出料甲醇13014.325208.337734.3799.32NaOH1.3851.385水3407.3453407.345高沸物2.772.77合計16425.825208.337734.373510.82第四章 常壓精餾塔計算已知：（1）要求精甲醇的純度為質量分?jǐn)?shù)99.95%。 （2）操作條件：進料壓力 110kPa 冷凝器壓力 130kPa 再沸器壓力 110kPa 進料溫度 70 塔頂溫度 65 塔底溫度 100 回流液溫度 401.基礎數據 常壓塔進料的液相中甲醇的含量: 查甲醇-水溶液氣液平衡表，得到對應氣相中甲醇的含量為0.87。原料液中甲醇的摩爾分?jǐn)?shù)：精甲醇中甲醇

41、的摩爾分?jǐn)?shù)：殘夜中甲醇的摩爾分?jǐn)?shù)：精甲醇中甲醇的摩爾分?jǐn)?shù)：進料液相中甲醇的摩爾分?jǐn)?shù)：殘液中甲醇的摩爾分?jǐn)?shù)：進料液的平均摩爾質量：2. 塔板數的計算 2.1 處理能力 精餾段物料量：提餾段物料量： 2.2 最小理論板數先求平均相對揮發度：查資料得到以下數據：表4-1組分飽和蒸汽壓/kPa塔頂 65進料 70塔底 100甲醇105.912124.54353.039水24.99931.164101.33由公式得： 平均相對揮發度：已知：，根據芬斯克公式： 2.3 最小回流比 因為是飽和液體進料，所以取操作回流比 2.4 理論板數由，查吉利蘭圖得到其中解得（不包括再沸器） 2.5 進料位置 前已查出,

42、，解得故加料板為從塔頂往下的第10層理論板。 2.6 全塔效率的估算全塔平均溫度為：在溫度82.5下查得水的粘度為0.3457mPa·s 水的飽和蒸汽壓為52.36kPa 甲醇的粘度為0.28mPa·s 甲醇的飽和蒸汽壓為196.133kPa則： 全塔效率為：所以，實際進料板：9.176/47.28%=19.4 ，圓整后取20塊。 實際塔板數：15.57/47.28%=32.9 ，圓整后取33塊。3. 精餾段與提餾段的體積流量 3.1 精餾段已知精餾段的數據如下表4-2。表4-2 精餾段數據所處位置進料板塔頂（第一板）質量分?jǐn)?shù)摩爾分?jǐn)?shù)摩爾質量kg/kmol溫度7065液相平

43、均摩爾質量 液相平均溫度 在平均溫度67.5下查得，那么液相平均密度為 那么，精餾段的液相負荷為： 氣相平均摩爾質量為 若氣體為理想氣體，在均溫67.5，均壓130kPa下， 、 氣相平均密度為 精餾段的氣相負荷為： 精餾段的負荷情況列表4-3。表4-3 精餾段的氣、液相負荷表名稱液相氣相平均摩爾質量kg/kmol28.9430.53平均密度kg/m3779.641.40體積流量m3/h8.2410120.04 3.2 提餾段整理提餾段的數據于表4-4。表4-4 提餾段數據所處位置進料板塔釜質量分?jǐn)?shù)摩爾分?jǐn)?shù)摩爾質量kg/kmol溫度70100 液相平均摩爾質量：平均溫度：在平均溫度85下，液相

44、平均密度為： 提餾段的液相負荷： 氣相平均摩爾質量：若氣體為理想氣體，在平均溫度85，平均壓力130kPa下， 氣相平均密度： 提餾段的氣相負荷： 提餾段的負荷如表4-5。表4-5 提餾段的氣、液相負荷名稱液相氣相平均摩爾質量kg/kmol22.0623.57平均密度kg/m3868.760.98體積流量m3/h16.6611161.364. 塔徑計算本設計采用F1重型浮閥塔，全塔選用標準結構，板間距，板上液層高度。采用F1型重閥的質量為0.033kg,孔徑為0.039m。 4.1 精餾段 (1) 求操作負荷系數C精餾段功能參數：塔板間有效高度：根據史密斯圖查得符合系數又查得67.5時，甲醇的

45、表面張力為0.0176N/m 水的表面張力為0.06478N/m精餾段甲醇水溶液的平均摩爾組成為：甲醇：水： 表面張力：所以， (2) 最大流速 取安全系數為0.8，則空塔氣速為： (3) 求塔徑D 4.2 提餾段(1) 求操作符合系數C提餾段功能參數：查史密斯圖得符合系數又查得85時，甲醇的表面張力為0.0161N/m 水的表面張力為0.06165N/m提餾段甲醇水溶液的平均摩爾組成為：甲醇：水： 表面張力：所以， (2) 最大流速 取安全系數為0.8，則空塔氣速為： (3) 求塔徑D 對全塔，取塔徑為5. 塔內件設計 5.1 溢流堰的設計在精餾塔中，塔板上的堰可以保持塔板上有一定的清液高度
