M3919b型司機控制器使用維護說明書

1、M3919bM3919b 型司機控制器使用維護說明書型司機控制器使用維護說明書版本：第版本：第 1.11.1 版版此處插入部件照片此處插入部件照片修改記錄修改記錄版本號版本號更改日期更改日期更改的主要原因更改的主要原因更改的章節與內容更改的章節與內容1.02009-04-30初始創建全部1.12009-08-30根據投標文件評審意見進行修改全部目目 錄錄1 功能及用途 .52 說明 .52.1 技術參數 .62.2 結構及技術說明 .62.3 工作原理 .93 安全說明 .114 使用操作 .125 安裝和調試 .125.1 安裝 .125.2 調試 .136 維修 .146.1 維修等級 .

2、146.2 維修計劃 .156.3 維護工作 .157 故障處理、更換原則與維修 .167.1 故障處理 .167.2 拆卸 .177.3 更換原則 .177.4 拆解 .177.5 維修 .177.6 組裝 .177.7 重新安裝 .177.8 參數設置與限度表 .187.9 投入使用/功能試驗 .188 專用工具及設備、易損件及備件清單 .198.1 專用工具 .198.2 設備 .198.2.1 化學清洗劑 .198.2.2 涂層成分 .198.2.3 潤滑劑 .208.2.4 其它設備 .208.3 測量和試驗設備 .208.4 易損件及備件清單 .209 廢棄物處理方案 .2110

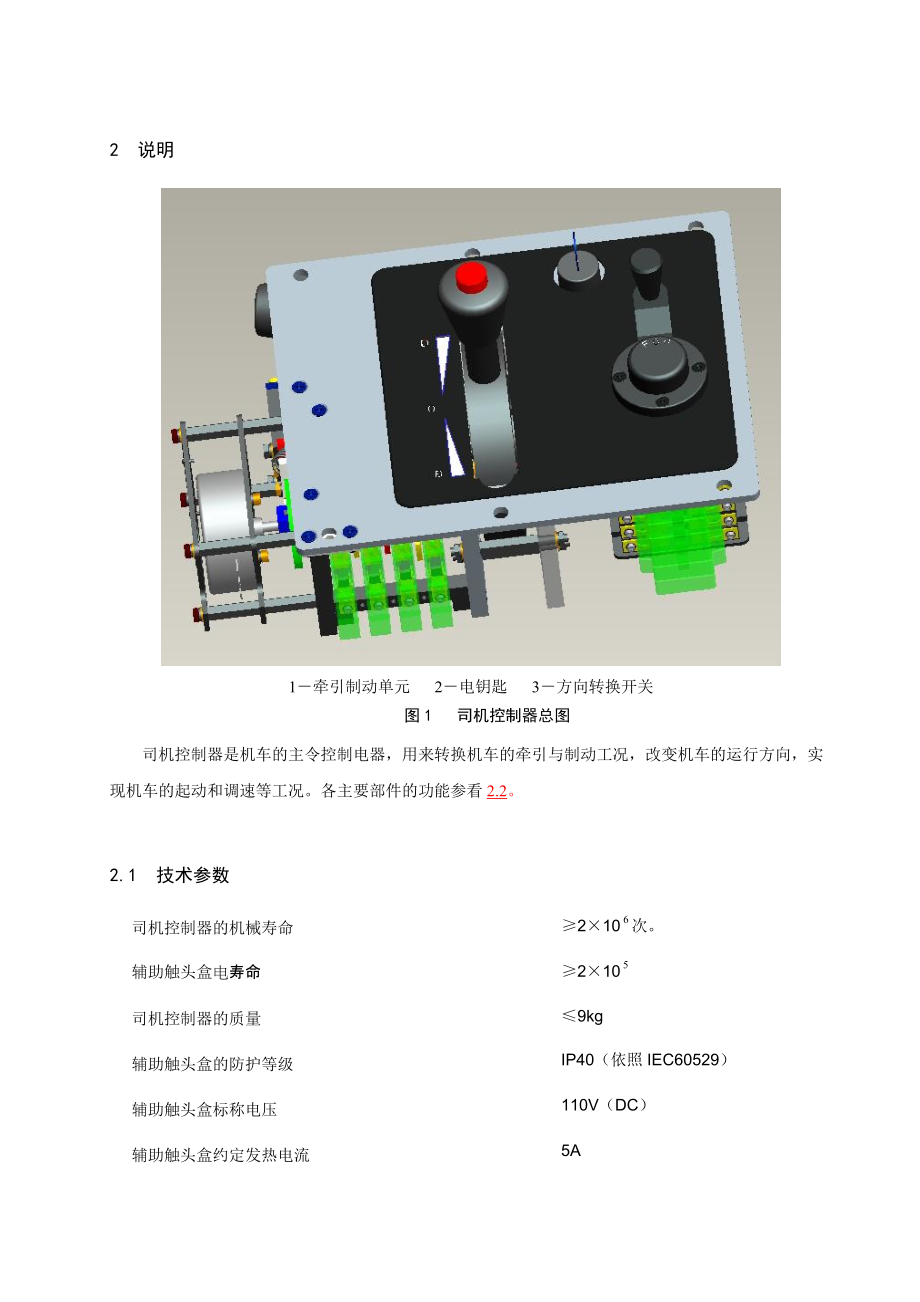

3、運輸與貯存 .2110.1 運輸 .2110.2 貯存 .2111 零件目錄及備件采購 .2211.1 零件目錄 .2211.2 備件的倉儲及采購 .2212 開箱及檢查 .2313 其他 .231 功能及用途司機控制器是機車的主令控制電器，用來轉換機車的牽引與制動工況，改變機車的運行方向，設定機車運行速度，實現機車的起動和調速等工況。1232說明1牽引制動單元 2電鑰匙 3方向轉換開關圖 1 司機控制器總圖司機控制器是機車的主令控制電器，用來轉換機車的牽引與制動工況，改變機車的運行方向，實現機車的起動和調速等工況。各主要部件的功能參看 2.2。2.1 技術參數司機控制器的機械壽命210 次。

4、6輔助觸頭盒電壽命2105司機控制器的質量9kg輔助觸頭盒的防護等級IP40（依照 IEC60529）輔助觸頭盒標稱電壓110V（DC）輔助觸頭盒約定發熱電流5A最小電氣間隙3mm最小爬電距4mm油浸電位器機械壽命110 次72.2 結構及技術說明司機控制器的結構見圖 2 和表 2.2。4-牽引/制動單元6-方向轉換開關5-電鑰匙3-有機玻璃標牌1-油浸電位器2-面板圖 2 司機控制器結構圖序號名稱備注1油浸電位器2面板3有機玻璃標牌4牽引/制動單元5鑰匙開關6方向轉換開關7S847W2A2B 輔助觸頭盒8電連接器和連接電纜表 2.2 司機控制器部件清單7-S847W2A2B觸頭盒8-電連接器

5、和電纜2.3 工作原理2.3.1 牽引牽引/制動單元制動單元牽引/制動單元（圖 2，序 4）位于司機控制器左側，用于調節機車的牽引和制動工況?？汕昂笸苿?dòng)，具有“牽引” 、 “0” 、 “制動”三個區域。牽引/制動單元手柄（圖 2，序 4）垂直時為“0”位，向前推進入“牽引”區，推動 55后到達“牽引”最大位；向后拉進入“制動”區，拉動 55后到達“制動”最大位。2.3.2 油浸電位器油浸電位器 油浸電位器外形結構如圖 3 所示：圖 3 電位器外形圖 牽引/制動單元手柄（圖 2，序 4）在各位置的手柄角度及油浸電位器輸出值見表 2.2.2牽引/制動單元（圖 2，序 4）位置手柄角度電位器值制動最

6、大位+558.8V9V制動小零位+7.50.15V0 位00牽引小零位-7.50.15V牽引最大位-558.8V9V表 2.2.2 牽引/制動手柄角度及電位器輸出2.3.3 方向轉換開關方向轉換開關方向轉換開關（圖 2，序 6）有“向前”、“0”、“向后”三個位置，每個位置之間開關的轉動角度為 30。2.3.4 鑰匙開關鑰匙開關鑰匙開關（圖 2，序 5）具有“ON”和“OFF”兩個位置。使用 IKON 鎖，部件號：360012K1，對應西門子部件號：3SB1000-5LA01。2.3.5 牽引牽引/制動單元與方向轉換開關之間機械聯鎖關系制動單元與方向轉換開關之間機械聯鎖關系2.3.5.1 方向

7、轉換開關（圖 2，序 6）在“0”時，轉換手柄才能插入或取出。2.3.5.2 當方向轉換開關（圖 2，序 6）在“0”位時，牽引/制動單元手柄（圖 2，序 4）被鎖在“0”位。2.3.5.3 當方向轉換開關（圖 2，序 6）在“向前”位或“向后”位時：牽引/制動單元手柄（圖 2，序 4）從“0”位向前推動進入牽引區域時需按下該單元手柄頭部紅色警惕按鈕。牽引/制動單元手柄（圖 2，序 4）從“0”位向后拉動進入制動區域時無需按下該單元手柄頭部紅色警惕按鈕。2.3.5.4 牽引/制動單元手柄（圖 2，序 4）在“0”位時，方向轉換開關（圖 2，序 6）可在“向前” 、“0” 、 “向后”之間轉換。

8、2.2.5.5 牽引/制動單元手柄（圖 2，序 4）在“牽引”或“制動”區域時，方向轉換開關（圖 2，序6）被鎖在“向前”位或“向后”位。2.3.6 電連接器和連接電纜電連接器和連接電纜所有 S847W2A2B 輔助觸頭盒（圖 2，序 7）的接線都連接到 32 芯的 HIBB 型電連接器（圖 2，序8）, 電連接器外罩型號為 HIB16，電連接器型號為 HIB32-EmC，見圖 4。圖 4 HIB32-EmC 電連接器3 安全說明注意注意 司機控制器連接插頭未連接時，觸頭可能無電。司機控制器連接插頭未連接時，觸頭可能無電。嚴重警告嚴重警告輔助觸頭盒輔助觸頭盒（圖 2，序 7）的額定工作電壓為的

9、額定工作電壓為 DC110V，小心觸電。，小心觸電。表 3-1與安全有關的擰緊轉矩與安全有關的擰緊轉矩位置位置螺紋公稱尺寸螺紋公稱尺寸擰緊轉矩?cái)Q緊轉矩(Nm)扳手尺寸扳手尺寸(SW)備注備注安裝面板（圖 2，序 2 ） M82613其余M5M66,310,8810所標明的擰緊轉矩取決于緊固方式(螺紋連接等級)，并根據德國25202 標準化機構制定。表 3-2 安全擰緊轉矩表4 使用操作用鑰匙打開鑰匙開關（圖 2，序 5） ，旋轉方向轉換開關（圖 2，序 6） ，選擇“向前”或“向后” ，向牽引方向推動牽引/制動單元手柄（圖 2，序 4） ，機車將起動，并隨著推動角度的增大，機車速度將增大。機車

10、需要制動時，可將牽引/制動手柄（圖 2，序 4）拉向制動區域。5 安裝和調試5.1 安裝1-牽引/制動控制手柄頭 2-方向轉換開關控制手柄頭圖 5 控制手柄的拆裝 將司機控制器安裝到司機操縱臺上前，需要先拆下牽引/制動控制單元和方向轉換開關單元的控制手柄。1牽引/制動手柄頭2方向轉換開關手柄頭1-平墊圈 2-彈簧墊圈 3-六角螺母 4-司機操縱臺 5-安裝螺栓 圖6 司機控制臺上的安裝牽引/制動控制單元手柄頭(圖 5，序 1)由螺紋緊固。旋松螺紋可以取下控制手柄。取下方向轉換開關控制手柄頭(圖 5，序 2)不需旋松任何螺釘。司機控制器需要從司機操縱臺 (圖 6，序 4)內側用螺栓連接。因此司機

11、操縱臺需要預留六個安裝螺栓(圖 6，序 5)的接口。在安裝中將用到以下連接件：平墊圈 A6.4-A2（DIN 9021）6 個(圖 6，序 1)。彈簧墊圈 A6（DIN 127）6 個(圖 6，序 2) 。六角螺母 M6-A2（DIN 934）6 個(圖 6，序 3)。5.2 調試5.2.1 調試前檢查調試前檢查序號序號部件部件方法方法注意注意交叉引用交叉引用1牽引/制動手柄（圖 2，序 4）方向轉換開關（圖 2，序 6）鑰匙開關（圖 2，序 5）操作各手柄及開關，檢查是否動作良好。2機械聯鎖機構檢查機械聯鎖機構的聯鎖關系是否滿足 2.2.5 的要求。2.2.5 機械聯鎖要求表 5.2.1 調

12、試前檢查實例5.2.2 調試調試 序號序號部件部件方法方法結果結果/指示器指示器交叉引用交叉引用1油浸電位器（圖 2，序1、8）調節電位器（圖 2，序 1）的轉軸，使得輸出電位器值滿足表 2.2.2 和表 2.2.4 的要求。萬用表表2.2.2、表 2.2.4表 5.2.2 調試實例6 維修6.1 維修等級維修等級維修等級說明說明運行里程數運行里程數間隔期間隔期VI 目檢10.000 km2 周I1 檢查 1 級100.000 km6 個月I2 檢查 2 級200.000 km1 年I3 檢查 3 級400.000 km2 年R1 修正 1 級800.000 km1.200.000 km46

13、年R2 修正 2 級1.600.000 km2.400.000 km812 年R3修正 3 級3.200.000 km3.600.000 km1618 年UM計劃外維修表 6.1 維修等級6.2 維修計劃序號序號部件部件維修維修維修等級維修等級1牽引/制動單元（圖 2，序4）方向轉換開關（圖 2，序6）鑰匙開關（圖 2，序 5）操作各手柄及開關，檢查是否動作良好。2油浸電位器（圖 2，序 1）檢查油浸電位器輸出值是否滿足表 2.2.2和表 2.2.4的要求。I13機械聯鎖機構拆解機械聯鎖機構，對疲勞部件進行更換。I2表 6.2 維修計劃實例6.3 維護工作I I1 1 級檢修級檢修 序號序號部

14、件部件檢查檢查引用代號引用代號1牽引/制動手柄（圖 2，序 4）方向轉換開關（圖 2，序 6）鑰匙開關（圖 2，序 5）操作各手柄及開關，檢查是否動作良好。2油浸電位器（圖 2，序 1）檢查油浸電位器輸出值是否滿足表 2.2.2和表 2.2.4的要求。表 2.2.2、表2.2.4I I2 級檢修級檢修 序號序號部件部件檢查檢查引用代號引用代號1機械聯鎖機構檢查機械聯鎖機構的聯鎖關系是否滿足 2.2.5的要求。2.2.5表 6.3 維修工作實例7 故障處理、更換原則與維修7.1 故障處理表 7-1 故障分析與處理7.2 拆卸表 7-2 拆卸7.3 更換原則在出現章節 7.1 所示故障現象或達到使

15、用壽命（司機控制器的操作壽命：200 萬次）需更換相應零部件或整個司機控制器。7.4 拆解司機控制器更換部件時應在專業人員（如：制造商）的指導下進行拆解。序號序號故障現象故障現象/信息信息直接原因直接原因處理方法處理方法/測量測量/測試測試引用代號引用代號1機械聯鎖功能失效機械聯鎖機構疲勞拆解機械聯鎖機構，對疲勞部件進行更換章節 2.2.52油浸電位器輸出不正常聯軸器松動或油浸電位器（圖 2，序1）損壞擰緊聯軸器或更換油浸電位器（圖 2，序 1）表 2.2.2、表2.2.4、M0013閉合表不正常觸頭盒（圖 2，序7）燒損或凸輪損壞更換觸頭盒（圖 2，序7）或凸輪序號序號部件部件方法方法交叉引

16、用交叉引用1牽引/制動單元手柄頭(圖 5，序 1)、方向轉換開關控制手柄頭(圖 5，序 2)。旋松牽引/制動控制手柄頭取下手柄頭，取下方向轉換開關控制手柄頭(圖 5，序 2)。W0012安裝螺釘旋松 6 個安裝螺釘(圖 6，序 5)，將司機控制器從司機操縱臺上取出。7.5 維修建議將司機控制器返回原生產廠家進行維修。7.6 組裝需要專業人員（如：制造商）進行組裝。組裝完以后，需要對電位器輸出值和其他技術參數進行調試。7.7 重新安裝按本使用維護說明書章節 5.1 進行重新安裝。7.8 參數設置與限度表表 7-3 參數設置表 7-4 限度表圖 7-1 輔助觸頭盒型號 S8472A2BL尺寸 a

17、(mm)初始位置200.35動作點16.500.5釋放點18.650.5最終位置13.30表 7-5 參數值序號序號部件部件方法方法設置參數設置參數引用代號引用代號1S8472A2B 輔助觸頭盒S8472A2B 輔助觸頭盒行程及轉換位置 a圖 2 序 7序號序號名名 稱稱原原 形形維修限度維修限度備注備注1S847W2A2B 輔助觸頭盒若不滿足表 7-5 的設定值，則應更換整個輔助觸頭盒。7.9 投入使用/功能試驗在投入使用之前，需要對司機控制器進行介電性能試驗，并檢查機械聯鎖關系、閉合表功能、電位器輸出值是否正常。8 專用工具及設備、易損件及備件清單表 8-1序號序號名稱名稱代號代號1.專用

18、工具W2.設備H3.測量和試驗設備M4.磨損件V5.潤滑油脂S6.化學清洗劑R7.涂層F8.運行材料B8.1 專用工具表 8-2 專用工具引用代號引用代號專用工具專用工具制造廠家制造廠家訂貨號訂貨號W001六角頭起子8.2 設備8.2.1 化學清洗劑表 8-3 化學清洗劑引用代號引用代號化學清洗劑化學清洗劑制造廠家制造廠家危害種類危害種類R001酒精AII8.2.2 涂層成分表 8-4 涂層組成引用代號引用代號涂層成分涂層成分制造廠家制造廠家訂貨號訂貨號F001紅色封漆8.2.3 潤滑劑表 8-5 潤滑劑引用代號引用代號潤滑劑潤滑劑制造廠家制造廠家訂貨號訂貨號S001美孚 SHC100 潤滑油

19、脂8.2.4 其它設備表 8-6 其它設備引用代號引用代號其他設備其他設備制造廠家制造廠家訂貨號訂貨號H001樂泰膠 242Fa. Loctite DeutschlandD 81905 Mnchen242H002AB 復合膠H003環氧樹脂膠8.3 測量和試驗設備表 8-7 測量和試驗設備引用代號引用代號測量和試驗設備測量和試驗設備制造廠家制造廠家訂貨號訂貨號M001司機控制器實驗臺南車株洲電力機車有限公司電器事業部與電器事業部聯系8.4 易損件及備件清單表 8-8 易損件及備件清單維修等級維修等級引用代號引用代號 名名 稱稱章節號章節號材料材料號號供應商供應商/訂貨號訂貨號VII1I2I3R

20、1 R2 R3 UMV001機械聯鎖機構6.3南車株洲電力機車有限公司V002油浸電位器（圖2，序1）6.3南車株洲電力機車有限公司V003S8472A2B 觸頭盒（圖 2，序 7）6.3南車株洲電力機車有限公司注：1. 需更換的易損件在相應的維修等級中用“x”標記；2. 維修等級按 6.1 的規定。9 廢棄物處理方案要求：說明產品廢棄物的處理方案。采用下表格式（見表 9-1） 。表表 9-19-1 廢棄物處理方法廢棄物處理方法序號序號系統系統/部件部件原料原料尺寸尺寸廢棄物處理廢棄物處理1S847W2A2B 觸頭盒（圖2，序 7）755012危險廢棄物 2接插件危險廢棄物 3油浸電位器（圖 2，序1）危險廢棄物4疲勞零部件金屬廢料10 運輸與貯存10.1 運輸司機控制器在運輸時的環境條件（根據 DIN EN 60721-3-2 的環境條件分級）：溫度等級：2K4；其他環境條件：2B2，2C3，2S3，2M3。司機控制器由制造商進行包裝和發貨。在收到包裝后，客戶必須檢查交貨是否受損和有故障，包括因運輸而受損的，并把可能出現的問題通知制造商和轉運商。如果通知遲了將不再考慮索賠。10.2 貯存司機控制器必須儲存在下列條件下的封
