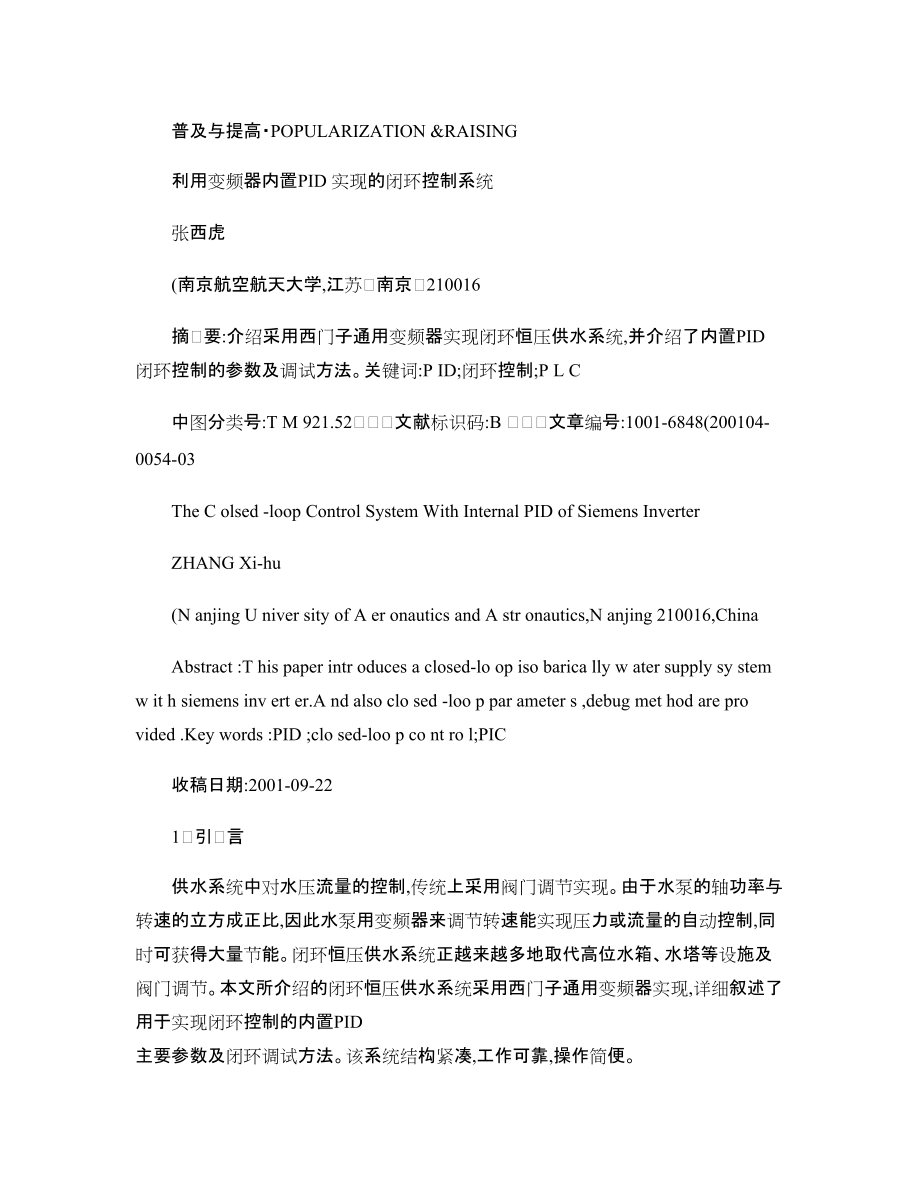

1、普及與提高POPULARIZATION &RAISING利用變頻器內置PID 實現的閉環控制系統張西虎(南京航空航天大學,江蘇南京210016摘要:介紹采用西門子通用變頻器實現閉環恒壓供水系統,并介紹了內置PID 閉環控制的參數及調試方法。關鍵詞:P ID;閉環控制;P L C中圖分類號:T M 921.52文獻標識碼:B 文章編號:1001-6848(200104-0054-03The C olsed -loop Control System With Internal PID of Siemens InverterZHANG Xi-hu(N anjing U niver sity
2、of A er onautics and A str onautics,N anjing 210016,ChinaAbstract :T his paper intr oduces a closed-lo op iso barica lly w ater supply sy stem w it h siemens inv ert er.A nd also clo sed -loo p par ameter s ,debug met hod are pro vided .Key words :PID ;clo sed-loo p co nt ro l;PIC收稿日期:2001-09-221引言供
3、水系統中對水壓流量的控制,傳統上采用閥門調節實現。由于水泵的軸功率與轉速的立方成正比,因此水泵用變頻器來調節轉速能實現壓力或流量的自動控制,同時可獲得大量節能。閉環恒壓供水系統正越來越多地取代高位水箱、水塔等設施及閥門調節。本文所介紹的閉環恒壓供水系統采用西門子通用變頻器實現,詳細敘述了用于實現閉環控制的內置PID 主要參數及閉環調試方法。該系統結構緊湊,工作可靠,操作簡便。2閉環恒壓供水系統原理閉環恒壓供水系統包括西門子變頻器、PLC 、液位控制器、壓力傳感器和液位傳感器。圖1是閉環恒壓供水系統框圖。供水系統中使用水泵的目的,是向各末端水龍頭連續穩定地供給水壓適當?shù)乃?。因此不論供水量多?必
4、須控制水泵的壓力恒定。使用變頻調速的水泵,其壓力控制常采用出口壓一定制。壓力傳感器裝在水泵附近的主出水管,感受到的壓力轉化為電信號(420mA 作為反饋信號。變頻器內置PID 調節器作為壓力調節器,PID 調節器將來自壓力傳感器的壓力反饋信號與出口壓力給定值比較運算,其結果作為頻率指令輸送給變頻器, 調節水泵的轉速使圖1閉環恒壓供水系統框圖出口壓保持一定。即當用水量增加,水壓降低時PID 調節器使變頻器輸出頻率增加,電機拖動水泵加速,水壓增大;反之,當用水量減少,水壓上升,PID 調節器使變頻器輸出頻率減少,電機拖動水泵減速,水壓減小。閉環恒壓供水系統設計為二用一備方案。即正常時2臺水泵運行,
5、1臺作為備用。3變頻器閉環控制3.1概述根據供水管網壓力的變化,通過變頻器實現自動跟蹤來控制水泵電機的轉速,使供水管網中保持恒定的壓力,以達到最佳供水及高效節能目的。西門子M ICRO M AST ERHE 和M IDI M ASTER 型變頻器都為實現閉環控制提供一個PID 閉環控制功能。這種閉環適用于溫度或壓力控制,以及那些變化過程慢的控制。不適用于要求快速響應的系統中。圖2是閉環控制框圖。3.2硬件設置54微電機2001年第34卷第4期(總第121期 圖2閉環控制框圖閉環控制反饋信號的輸入端X503(M ICRO M AST ER或X2(M IDI MAST ER,可以是020m A 電
6、流信號,也可以是05V 電壓信號,通過SW 2進行選擇,輸入信號分辨率是8位。如果變頻器不需要模擬量給定,反饋信號能被接到X501的端子3和4,SW1開關選擇接受010V 或420m A 信號,信號分辨率為10位,圖3是閉環恒壓供水系統硬件電路。調節P1進行水壓設定,變頻器的啟/停由PIC 控制。圖3閉環恒壓供水系統硬件電路3.3變頻器參數設置P 081=50,額定頻率,Hz P 082,額定轉速,r /min P 083,額定電流,AP084=380,額定電壓,V P085,額定功率,kWP 001=7,操作面板顯示PID 反饋信號%P 002=25,加速時間P 003=40,減速時間P00
7、6=1,選擇模擬量控制,端子模式P012=10,電機最低運行頻率P013=40,電機最高運行頻率P 051=1,端子8定義為啟動控制端P061=12,PID 閉環電機低速極限制值時輸出開關量RL 1P 062=13,PID 閉環電機高速極限制值時輸出開關量RL2P 201=1,0=正常運行,1=閉環過程控制P202=0.5,比例系數P203=0.05,積分系數P204=0,微分系數P 205,對反饋傳感器的采樣周期P206=30,0=濾波器關斷,1225=用于傳感器信號的低通濾波P208=0,0=當電機轉速提高時,引起傳感器輸出電壓/電流增加,1=當電機轉速提高時,引起傳感器輸出電壓/電流降低
8、P210,傳感器信號讀值的百分比P211=30,P210中的值被維持在0%設定值P212=80,P210中的值被維持在100%設定值P 220=1,0=正常操作,1=在最小頻率時或低于最小頻率時關斷變頻器3.4水位檢測蓄水箱的水位(高水位、低水位信號采用OM RON 液位控制器檢測。若蓄水箱的水位過高,則關閉蓄水箱進水閥門;若蓄水箱的水位過低,則停止運行并報警。水位檢測系統包括OM RON 液位控制器、電極保持器和電極棒。根據蓄水箱的水位,61F-G1型液位控制器適時輸出水位信號,并送PLC 參與控制。3.5PLC 硬件電路選用西門子SIM ATIC S7-200系列可編程控制器來實現無觸點控
9、制和水位的監視,它取代了常規的繼電邏輯控制。SIMA TIC S 7-200是西門子推出的緊湊型可編程控制器,它指令處理周期短,每1K 語句執行時間為0.8m s,帶有高速計數器;本機輸入點數14DI/10D0,并且擴展方便,最多可擴展7塊模板,其中可以是5塊數字模板或4塊模擬板。同時友好的ST EP 編程軟件和功能強大的編程器方便55利用變頻器內置P ID 實現的閉環控制系統張西虎了編程。3.6PLC軟件功能接受控制柜啟動按鈕、停止按鈕信號完成對供水系統的啟動、停止控制。完成輸出接觸器的聯鎖控制。接受變頻器送來的高速限制和低速限制。接受水位信號,完成低水位停泵報警,以及高水位進水閥門關閉和報
10、警。定時自檢,自動啟泵運轉,每臺泵定期循環開啟,遇有故障自動報警。電機熱報警。3.7PLC軟件設計思想控制系統根據要求可以選擇手動/自動運行。手動時,可以選擇每臺水泵工頻運行;自動時,完全由PLC軟件控制運行。程序設計思想:自動運行時,根據供水管網中用水量和壓力變化適時調整工頻運行水泵臺數和變頻運行水泵頻率,同時完成水位信號與運行聯鎖控制。3.8調試方法首先使系統開環運行,檢測壓力傳感器反饋的電信號是否正確。檢查P208參數值,P208與傳感器類型有關。如果反饋信號隨電機轉速增加而減小,選擇P208= 1。否則,P208=0。設置P211、P212。若傳感器量程為010kg,對應的輸出信號為4
11、20mA。若希望壓力在38kg,則:P211=(欲設定最小值-傳感器最小值傳感器量程P212=(欲設定最大值-傳感器最小值傳感器量程P211=30%,P212=80%使P201=1設置為閉環控制。增加P202比例系統直到系統開始振蕩,則取P202=P202振蕩時×0.35增加P203積分系統直到系統開始振蕩,則取P203=P203振蕩時×0.50通常微分系數不需要設置。調整P206傳感器濾波值,消除信號傳輸過程中帶來的干擾。以上快速設定方法,適用于大多數應用。4結論所述的閉環恒壓供水系統工作穩定,高效節能。由于水泵調速運行,根據供水量需求,自動開啟水泵臺數。管網用水量低谷時
12、,電機自動降低速度,因此節能效果明顯。采用變頻控制,水泵啟停時無沖擊電流。系統能夠自動鑒別每臺泵的工作狀態,根據管網壓力的變化,壓力傳感器反饋給變頻器及PLC進行處理,實現自動循環切換泵的工作臺數,保持管網壓力恒定。發生故障時,自我診斷功能強,并發出聲光指示報警。西門子變頻器提供的PID功能,其硬件輸入端子靈活適用于各種傳感器,它提供了數字濾波,且參數設置方便,適宜作為溫度、壓力或流量等的閉環控制。將控制系統中的壓力傳感器替換為其它傳感器(如溫度、流量,即可推廣到其它應用領域。參考文獻:1朱仁初.電力拖動控制系統設計手冊M.北京:機械工業出版社,1992.2SIEM EN S.M icro master and M idimasterM.變頻器手冊,1997.作者簡介:張西虎(1967,男,助理研究員,碩士,主要從事傳動技術及航
