第八章彎曲變形(講稿)

1、第八章 彎曲變形同濟大學航空航天與力學學院 顧志榮一、教學目標掌握求梁變形的兩種方法：積分法和疊加法，明確疊加原理的使用條件，掌握用變形比較法求解靜不定梁。二、教學內容彎曲變形的量度及符號規定；撓曲線近似微分方程及其積分；計算彎曲變形的兩種方法；用變形比較法解簡單的超靜定梁三、重點難點梁的變形分析。撓曲線近似微分方程。積分法求梁的變形。疊加法求梁的變形。用變形比較法解簡單超靜定梁。四、教學方式 采用啟發式教學，通過提問，引導學生思考，讓學生回答問題。五、計劃學時 4學時六、實施學時七、講課提綱回顧：彎曲內力在外力作用下，梁的內力沿軸線的變化規律。彎曲應力在外力作用下，梁內應力沿橫截面高度的分布

2、規律。本章彎曲變形在外力作用下，梁在空間位置的變化規律。研究彎曲變形的目的剛度計算；解簡單的超靜定梁。本章的基本內容彎曲變形的量度及符號規定；撓曲線近似微分方程及其積分；計算彎曲變形的兩種方法；用變形比較法解簡單的超靜定梁。（一）、彎曲變形的量度及其符號規定1、度量彎曲變形的兩個量：撓度：梁軸線上的點在垂直于梁軸線方向的所發生的線位移稱為撓度。（工程上的一般忽略水平線位移）圖8-1轉角：梁變形后的橫截面相對于原來橫截面繞中性軸所轉過的角位移稱為轉角。2、符號規定：坐標系的建立：坐標原點一般設在梁的左端，并規定：以變形前的梁軸線為x軸，向右為正；以y軸代表曲線的縱坐標（撓度），向上為正。撓度的符

3、號規定：向上為正，向下為負。轉角的符號規定：逆時針轉向的轉角為正；順時針轉向的轉角為負。（二）、撓曲線近似微分方程及其積分1、撓曲線在平面彎曲的情況下，梁變形后的軸線在彎曲平面內成為一條曲線，這條曲線稱為撓曲線。圖8-22、撓曲線近似微分方程數學上：曲線的曲率與曲線方程間的關系材力上：撓曲線的曲率與梁上彎矩和抗彎剛度間的關系顯然，撓曲線的曲線方程與梁的彎矩剛度間的關系可以用下式表示：這個等式稱為撓曲線近似微分方程近似解釋：忽略了剪力的影響；由于小變形，略去了曲線方程中的高次項。3、撓曲線近似微分方程的積分轉角方程和撓曲線方程對撓曲線近似微分方程積分一次，得轉角方程：再積分一次，得撓曲線方程：積

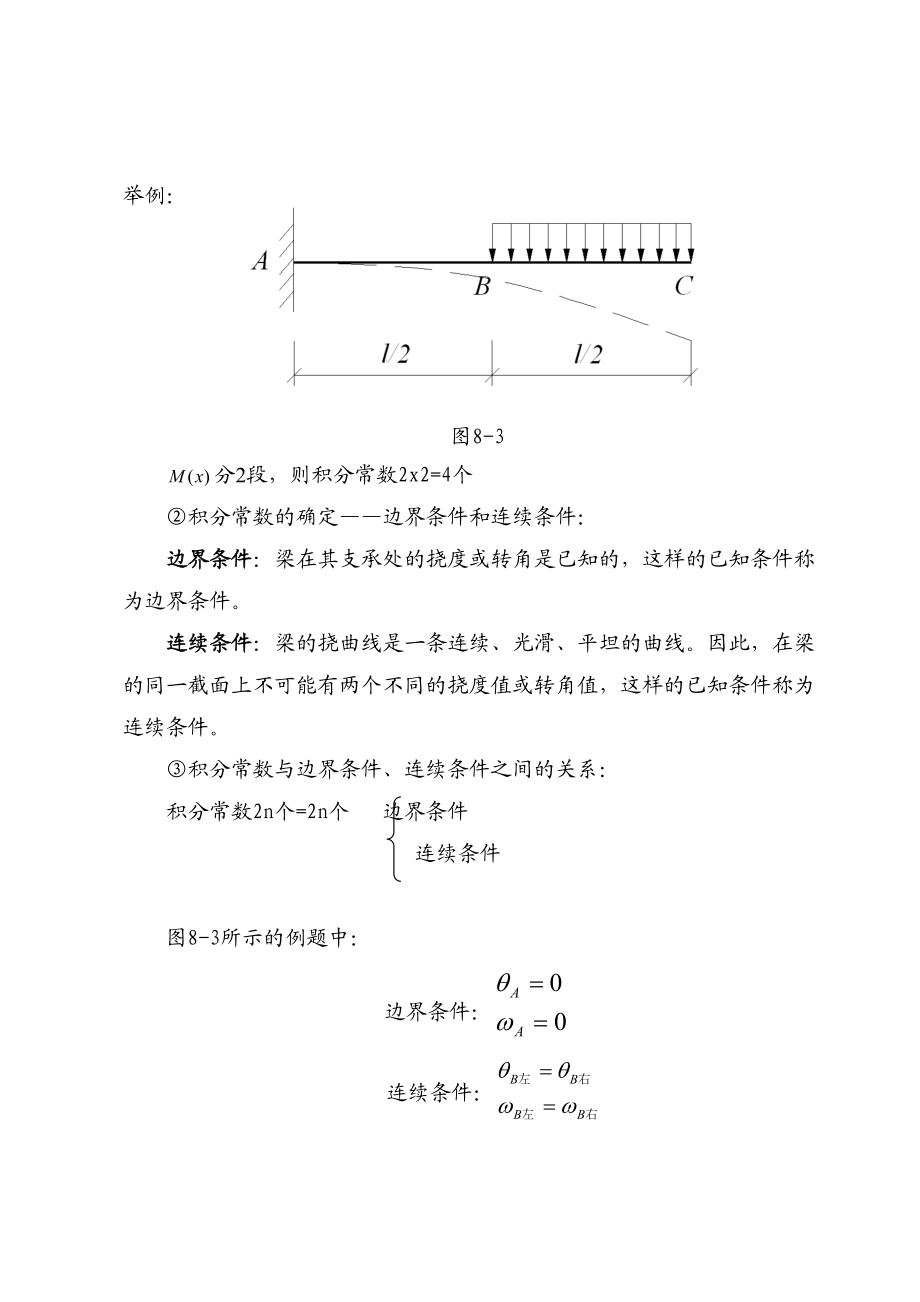

4、分常數的確定及其物理意義和幾何意義積分常數的數目取決于的分段數n段積分常數2n個舉例：圖8-3分2段，則積分常數2x2=4個積分常數的確定邊界條件和連續條件：邊界條件：梁在其支承處的撓度或轉角是已知的，這樣的已知條件稱為邊界條件。連續條件：梁的撓曲線是一條連續、光滑、平坦的曲線。因此，在梁的同一截面上不可能有兩個不同的撓度值或轉角值，這樣的已知條件稱為連續條件。積分常數與邊界條件、連續條件之間的關系：積分常數2n個=2n個 邊界條件連續條件圖8-3所示的例題中：邊界條件： 連續條件：例題： 列出圖8-4所示結構的邊界條件和連續條件。圖80-4解：邊界條件： 連續條件：積分常數的物理意義和幾何意

5、義物理意義：將x=0代入轉角方程和撓曲線方程，得即坐標原點處梁的轉角，它的EI倍就是積分常數C；即坐標原點處梁的撓度的EI倍就是積分常數D。幾何意義：C轉角D撓度舉例：（三）、計算彎曲變形的兩種方法1、積分法基本辦法利用積分法求梁變形的一般步驟：建立坐標系（一般：坐標原點設在梁的左端），求支座反力，分段列彎矩方程；分段列出梁的撓曲線近似微分方程，并對其積分兩次；利用邊界條件，連續條件確定積分常數；建立轉角方程和撓曲線方程；計算指定截面的轉角和撓度值，特別注意和及其所在截面。積分法求梁變形舉例：用積分法求圖示梁、：圖8-5解：分段建立彎矩方程AB段： （0<x1）BC段： （）分段建立近似

6、微分方程，并對其積分兩次AB段：即：BC段：利用邊界條件、連續條件確定積分常數由邊界條件確定C1、D1：當時， 由（1）式得 C1=0 ；當時， 由（2）式得 D1=0 。由連續條件確定C2、D2：當時，即聯立、式子： 得 當時，即聯立、式：得D2=0分段建立轉角方程、撓曲線方程：AB段：BC段：求梁指定截面上的轉角和撓度當時，由式得， ； 由式得，當時，由式得， ； 由式得，2、疊加法簡捷方法記住梁在簡單荷載作用下的變形撓曲線方程、轉角、撓度計算方式。疊加法的兩種處理方法：荷載疊加圖10-6變形疊加圖8-7荷載疊加法求梁變形舉例：圖8-8求、（圖8-8，b）則求、（圖8-8，b）求、（圖8-

7、8，c）求、（圖8-8，c），=最后：求 、 、（四）、用變形比較法解簡單超靜定梁1、超靜定的概念2、用變形比較法解簡單超靜定梁的基本思想：解除多余約束，變超靜定梁為靜定梁；用靜定梁與超靜定梁在解除約束處的變形比較，建立協調方程；通過協調方程（即補充方程），求出多余的約束反力。3、簡單超靜定梁求解舉列。求圖示梁的FQ、M圖圖8-9(a)示結構為簡單（一次）超靜定梁圖8-9(a)解：選基本靜定梁圖8-9(b)解除c端約束，代之以約束力Fc圖8-9(b)建立變形協調條件采用荷載疊加法，并對原梁做如下圖8-9(c)等效變換：圖8-9(c)此時的變形協調條件可以寫成：查表得：將查表所得結果代入式，解出求A端的約束反力作該梁的FQ、M圖用變形比較法解超靜定梁舉例兩端固定的水平梁AB，在其左端轉動了一個微小角度，如圖所示，試求其約束反力。圖8-10解：解除A端約束，使超靜梁變成靜
