砂石墊層單元工程施工質量驗收評定表5

1、汾河入黃口堤防下延工程碎石墊層單元工程施工質量驗收評定表單位工程名稱汾河入黃口堤防下延工程續建工程單元工程量分部工程名稱主槽護岸段 (98+16598+417)施工單位山西省水利建筑工程局 單元工程名稱、編號護岸（3+9054+005）碎石墊層（1-1-5）施工日期年 月 日 年 月 日項次檢驗項目質量標準檢查（測）記錄或備查資料名稱合格數合格率（%）主控項目1砂、石級配設計二級配（520mm、2040mm）土工試驗報告結果滿足設計要求 見檢測報告11002砂、石墊層厚度允許偏差為±15%設計厚度：10cm檢測值：13、15、14、16、13、13、15、14、16、15，見

2、終檢表10100一般項目1墊層基面表面平整度符合設計要求（±3cm)檢測值：2、-1、3、-1、1、2、-2、-1、5、4，見終檢表8802墊層基面坡度不陡于設計坡度（設計坡度：1:1）檢測值：1:1.1、1:1.3、1:1.1、1:0.9、1:0.95、1:1、1:1.2、1:1.1、1:1.1、1:1.2、1:1.3，見終檢表880施工單位自評意見主控項目檢查結果全部符合合格質量標準，一般項目逐項檢驗點的合格率均大于或等于 70 %，且不合格點不集中分布，各項報驗資料 符合 SL634標準要求。單元工程質量等級評定為： 合格 質檢人員： 年 月 日監理機構復核評定意見 經

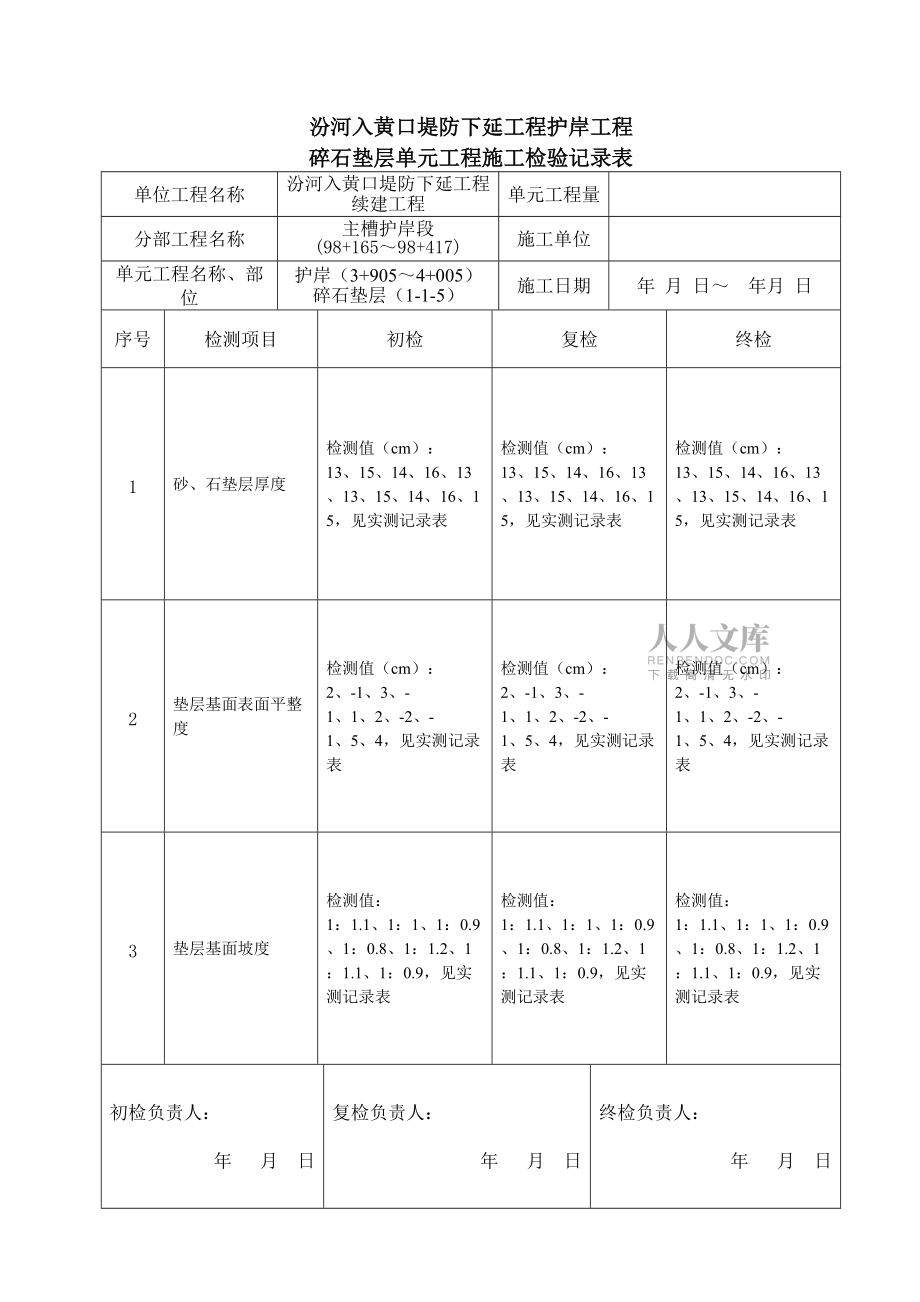

3、抽檢并查驗相關檢驗報告各檢驗資料，主控項目檢驗結果全部符合合格質量標準，一般項目逐項檢驗點的合格率均大于或等于 70 %，且不合格點不集中分布，各項報驗資料 符合 SL634標準要求。單元工程質量等級核定為： 合格 監理工程師： 年 月 日 汾河入黃口堤防下延工程護岸工程碎石墊層單元工程施工檢驗記錄表單位工程名稱汾河入黃口堤防下延工程續建工程單元工程量分部工程名稱主槽護岸段 (98+16598+417)施工單位單元工程名稱、部位護岸（3+9054+005）碎石墊層（1-1-5）施工日期年 月 日 年月 日序號檢測項目初檢復檢終檢1砂、石墊層厚度檢測值：13、15、14、16、13、13

4、、15、14、16、15，見實測記錄表檢測值：13、15、14、16、13、13、15、14、16、15，見實測記錄表檢測值：13、15、14、16、13、13、15、14、16、15，見實測記錄表2墊層基面表面平整度檢測值：2、-1、3、-1、1、2、-2、-1、5、4，見實測記錄表檢測值：2、-1、3、-1、1、2、-2、-1、5、4，見實測記錄表檢測值：2、-1、3、-1、1、2、-2、-1、5、4，見實測記錄表3墊層基面坡度檢測值：1：1.1、1：1、1：0.9、1：0.8、1：1.2、1：1.1、1：0.9，見實測記錄表檢測值：1：1.1、1：

5、1、1：0.9、1：0.8、1：1.2、1：1.1、1：0.9，見實測記錄表檢測值：1：1.1、1：1、1：0.9、1：0.8、1：1.2、1：1.1、1：0.9，見實測記錄表初檢負責人：年 月 日復檢負責人：年 月 日終檢負責人：年 月 日汾河入黃口堤防下延工程護岸工程碎石墊層單元工程監理平行檢測記錄備查表單位工程名稱汾河入黃口堤防下延工程續建工程單元工程量分部工程名稱主槽護岸段 (98+16598+417)施工單位單元工程名稱、部位護岸（3+9054+005）碎石墊層（1-1-5）施工日期年 月 日 年月 日序號檢測項目檢 測1砂、石墊層厚度檢測值：13、15、14、16、13、1

6、3、15、14、16、15，鋼卷尺量測2墊層基面表面平整度檢測值：2、-1、3、-1、1、2、-2、-1、5、4，鋼卷尺量測3墊層基面坡度檢測值：1：1.1、1：1、1：0.9、1：0.8、1：1.2、1：1.1、1：0.9，坡度尺量測現場監理：年 月 日汾河入黃口堤防下延工程碎石墊層單元工程實測記錄表序號檢測項目檢測方法樁 號實測記錄樁 號實測記錄1砂、石墊層厚度鋼卷尺量測10個斷面，量測10點2墊層基面表面平整度鋼卷尺量測10個斷面，量測10點3墊層基面坡度坡度尺量測10個斷面，量測10點初檢人： 年 月 日汾河入黃口堤防下延工程碎石墊層單元工程實測記錄表序

7、號檢測項目檢測方法樁 號實測記錄樁 號實測記錄1砂、石墊層厚度鋼卷尺量測10個斷面，量測10點2墊層基面表面平整度鋼卷尺量測10個斷面，量測10點3墊層基面坡度坡度尺量測10個斷面，量測10點復檢人： 年 月 日汾河入黃口堤防下延工程碎石墊層單元工程實測記錄表序號檢測項目檢測方法樁 號實測記錄樁 號實測記錄1砂、石墊層厚度鋼卷尺量測10個斷面，量測10點2墊層基面表面平整度鋼卷尺量測10個斷面，量測10點3墊層基面坡度坡度尺量測10個斷面，量測10點終檢人： 年 月 日汾河入黃口堤防下延工程碎石墊層單元工程施工質量驗收評定表單位工程名稱汾河入黃口堤防下延工程續建

8、工程單元工程量分部工程名稱主槽護岸段（8+9489+160、9+82310+279）施工單位長治市水利建筑工程處單元工程名稱、編號護岸（8+9489+054）碎石墊層施工日期年 月 日 年 月 日項次檢驗項目質量標準檢查（測）記錄或備查資料名稱合格數合格率（%）主控項目1砂、石級配設計二級配（520mm、2040mm）不填寫不填寫不填寫2砂、石墊層厚度允許偏差為±15%設計厚度：10cm檢測值： 見終檢表一般項目1墊層基面表面平整度符合設計要求（±3cm)檢測值： 見終檢表2墊層基面坡度不陡于設計坡度（設計坡度：1:1）檢測值： 見終檢表施工單位自評意見主控

9、項目檢查結果全部符合合格質量標準，一般項目逐項檢驗點的合格率均大于或等于 %，且不合格點不集中分布，各項報驗資料 SL標準要求。單元工程質量等級評定為： 質檢人員： 年 月 日監理機構復核評定意見 經抽檢并查驗相關檢驗報告各檢驗資料，主控項目檢驗結果全部符合合格質量標準，一般項目逐項檢驗點的合格率均大于或等于 %，且不合格點不集中分布，各項報驗資料 SL634標準要求。單元工程質量等級核定為： 監理工程師： 年 月 日 汾河入黃口堤防下延工程護岸工程碎石墊層單元工程施工檢驗記錄表單位工程名稱汾河入黃口堤防下延工程續建工程單元工程量分部工程名稱主槽護岸段（8+9489+160、9+82310+2

10、79）施工單位長治市水利建筑工程處單元工程名稱、部位、施工日期年 月 日 年月 日序號檢測項目初檢復檢終檢1砂、石墊層厚度檢測值：9、9.3、9、11、9、10、10.5、9、11、11，見實測記錄表同理抄寫復檢記錄表同理抄寫終檢記錄表2墊層基面表面平整度檢測值：2、-1、-4、1、-1、0、-2、-2、-1，見實測記錄表同理抄寫復檢記錄表同理抄寫終檢記錄表3墊層基面坡度檢測值：1:1.1、1:1.3、1:0.9、1:1.1、1:1.2、1:1.2、1:1.1、1:1.3、1:0.9、1:1.1，見實測記錄表同理抄寫復檢記錄表同理抄寫終檢記錄表初檢負責人：年 月 日復檢

11、負責人：年 月 日終檢負責人：年 月 日汾河入黃口堤防下延工程護岸工程碎石墊層單元工程監理平行檢測記錄備查表單位工程名稱汾河入黃口堤防下延工程續建工程單元工程量分部工程名稱主槽護岸段（8+9489+160、9+82310+279）施工單位長治市水利建筑工程處單元工程名稱、部位施工日期年 月 日 年月 日序號檢測項目檢 測1砂、石墊層厚度2墊層基面表面平整度3墊層基面坡度現場監理：年 月 日汾河入黃口堤防下延工程碎石墊層單元工程實測記錄表序號檢測項目檢測方法樁 號實測記錄樁 號實測記錄1砂、石墊層厚度鋼卷尺量測10個斷面，量測10點8+95099+000108+9609.39+01010

12、.58+97099+02098+980119+035118+99099+050112墊層基面表面平整度鋼卷尺量測10個斷面，量測10點8+95029+00008+960-19+010-28+970-49+020-28+98019+035-18+990-19+05013墊層基面坡度坡度尺量測10個斷面，量測10點8+9501:1.19+0001:1.28+9601:1.39+0101:1.18+9701:0.99+0201:1.38+9801:1.19+0351:0.98+9901:1.29+0501:1.1初檢人： 年 月 日汾河入黃口堤防下延工程碎石墊層單元工程實測記錄表序號檢測項目

13、檢測方法樁 號實測記錄樁 號實測記錄1砂、石墊層厚度鋼卷尺量測10個斷面，量測10點2墊層基面表面平整度鋼卷尺量測10個斷面，量測10點3墊層基面坡度坡度尺量測10個斷面，量測10點復檢人： 年 月 日汾河入黃口堤防下延工程碎石墊層單元工程實測記錄表序號檢測項目檢測方法樁 號實測記錄樁 號實測記錄1砂、石墊層厚度鋼卷尺量測10個斷面，量測10點2墊層基面表面平整度鋼卷尺量測10個斷面，量測10點3墊層基面坡度坡度尺量測10個斷面，量測10點終檢人： 年 月 日汾河入黃口堤防下延工程碎石墊層單元工程施工質量驗收評定表單位工程名稱汾河入黃口堤防下延工程新增控導工程單

14、元工程量分部工程名稱第三分部 主槽護岸段（8+9489+160、9+82310+279）施工單位長治市水利建筑工程處單元工程名稱、編號施工日期年 月 日 年 月 日項次檢驗項目質量標準檢查（測）記錄或備查資料名稱合格數合格率（%）主控項目1砂、石級配設計二級配（520mm、2040mm）2砂、石墊層厚度允許偏差為±15%設計厚度：10cm一般項目1墊層基面表面平整度符合設計要求（±3cm)2墊層基面坡度不陡于設計坡度（設計坡度：1:1）施工單位自評意見主控項目檢查結果全部符合合格質量標準，一般項目逐項檢驗點的合格率均大于或等于 %，且不合格點不集中分布，各項報驗資料 SL6

15、34標準要求。單元工程質量等級評定為： 質檢人員： 年 月 日監理機構復核評定意見 經抽檢并查驗相關檢驗報告各檢驗資料，主控項目檢驗結果全部符合合格質量標準，一般項目逐項檢驗點的合格率均大于或等于 %，且不合格點不集中分布，各項報驗資料 SL634標準要求。單元工程質量等級核定為： 監理工程師： 年 月 日 汾河入黃口堤防下延工程護岸工程碎石墊層單元工程施工檢驗記錄表單位工程名稱汾河入黃口堤防下延工程新增控導工程單元工程量分部工程名稱第三分部 主槽護岸段（8+9489+160、9+82310+279）施工單位長治市水利建筑工程處單元工程名稱、部位、施工日期年 月 日 年月 日序號檢測項目初檢復

16、檢終檢1砂、石墊層厚度2墊層基面表面平整度3墊層基面坡度初檢負責人：年 月 日復檢負責人：年 月 日終檢負責人：年 月 日汾河入黃口堤防下延工程護岸工程碎石墊層單元工程監理平行檢測記錄備查表單位工程名稱汾河入黃口堤防下延工程新增控導工程單元工程量分部工程名稱第三分部 主槽護岸段（8+9489+160、9+82310+279）施工單位長治市水利建筑工程處單元工程名稱、部位施工日期年 月 日 年月 日序號檢測項目檢 測1砂、石墊層厚度2墊層基面表面平整度3墊層基面坡度現場監理：年 月 日汾河入黃口堤防下延工程碎石墊層單元工程實測記錄表序號檢測項目檢測方法樁 號實測記錄樁 號實測記錄1砂、石墊層厚度鋼卷尺量測10個斷面，量測10點2墊層基面表面平整度鋼卷尺量測10個斷面，量測10點3墊層基面坡度坡度尺量測10個斷面，量測10點初檢人： 年 月 日汾河入黃口堤防下延工程碎石墊層單元工程實
