深基坑開挖施工方案工字鋼方案匯總

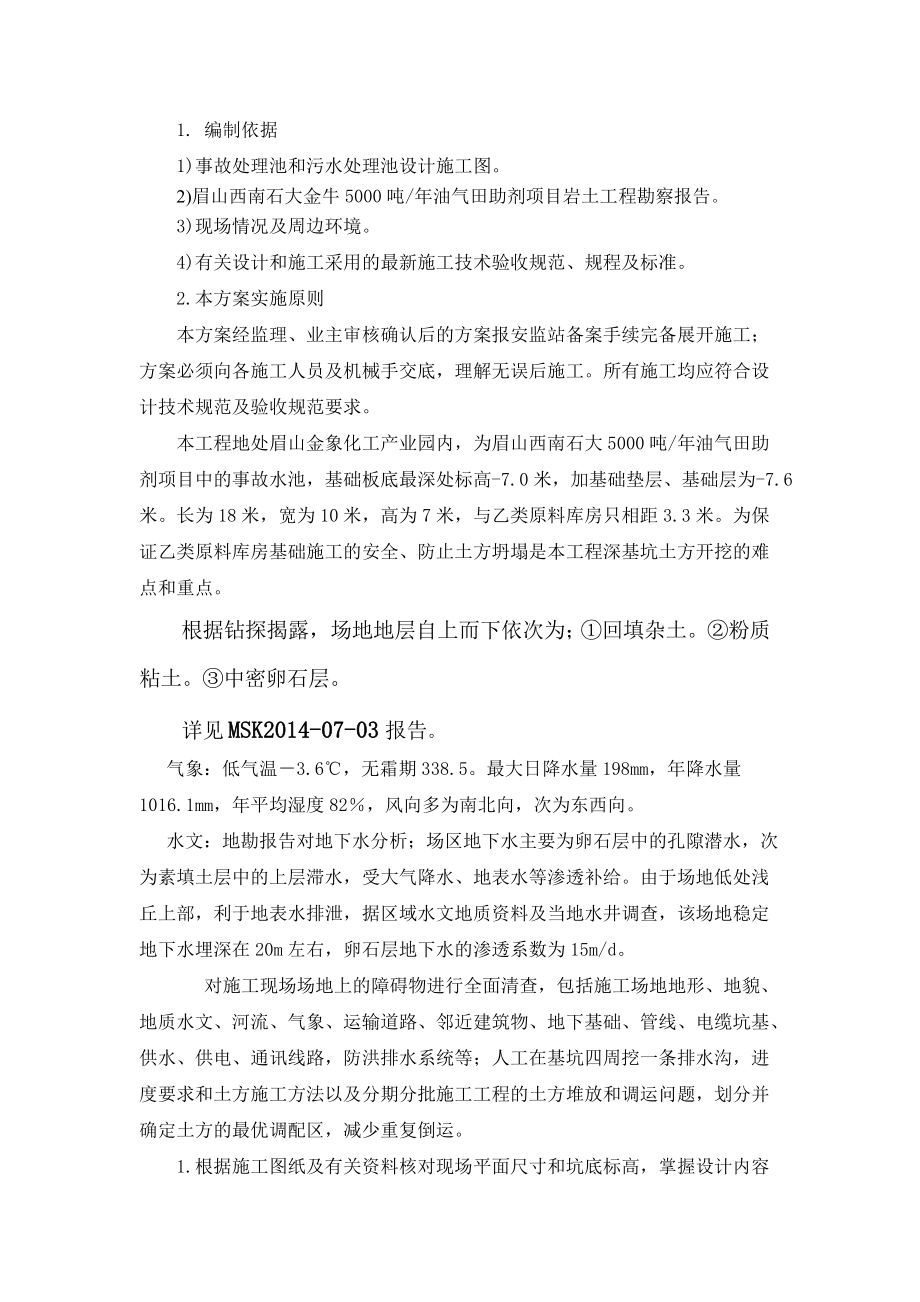

1、1. 編制依據1)事故處理池和污水處理池設計施工圖。2)眉山西南石大金牛5000噸/年油氣田助劑項目巖土工程勘察報告。3)現場情況及周邊環境。4)有關設計和施工采用的最新施工技術驗收規范、規程及標準。2.本方案實施原則本方案經監理、業主審核確認后的方案報安監站備案手續完備展開施工；方案必須向各施工人員及機械手交底，理解無誤后施工。所有施工均應符合設計技術規范及驗收規范要求。本工程地處眉山金象化工產業園內，為眉山西南石大5000噸/年油氣田助劑項目中的事故水池，基礎板底最深處標高-7.0米，加基礎墊層、基礎層為-7.6米。長為18米，寬為10米，高為7米，與乙類原料庫房只相距3.3米。為保證乙類

2、原料庫房基礎施工的安全、防止土方坍塌是本工程深基坑土方開挖的難點和重點。 根據鉆探揭露，場地地層自上而下依次為；回填雜土。粉質粘土。中密卵石層。詳見MSK2014-07-03報告。氣象：低氣溫3.6，無霜期338.5。最大日降水量198mm，年降水量1016.1mm，年平均濕度82，風向多為南北向，次為東西向。水文：地勘報告對地下水分析；場區地下水主要為卵石層中的孔隙潛水，次為素填土層中的上層滯水，受大氣降水、地表水等滲透補給。由于場地低處淺丘上部，利于地表水排泄，據區域水文地質資料及當?shù)厮{(diào)查，該場地穩定地下水埋深在20m左右，卵石層地下水的滲透系數為15m/d。對施工現場場地上的障礙物進

3、行全面清查，包括施工場地地形、地貌、地質水文、河流、氣象、運輸?shù)缆?、鄰近建筑物、地下基礎、管線、電纜坑基、供水、供電、通訊線路，防洪排水系統等；人工在基坑四周挖一條排水溝，進度要求和土方施工方法以及分期分批施工工程的土方堆放和調運問題，劃分并確定土方的最優調配區，減少重復倒運。1.根據施工圖紙及有關資料核對現場平面尺寸和坑底標高，掌握設計內容及各項技術要求，熟悉土層地質、水文勘察資料；會審圖紙，搞清地下構筑物、基礎平面關系，明確各專業工序之間的關系和施工工期要求。為了便于土方開挖施工及有利于基坑邊坡穩定，土方開挖前做好定位放線工作，及時聯系確定好邊坡支護單位。2.熟悉施工圖紙和地質勘察報告，掌

4、握基礎部分標高和做法，土層和地下水位情況，確定挖土深度和坡度，人員組織和安排，編制挖土施工方案和技術交底。3.測量放線工作：根據給定的永久性坐標、水準點，按建筑物總平面和建筑紅線要求，引測到現場。在建筑物周圍，設置測量控制基線、軸線和水平基準點；做好軸線控制的測量和校核。軸線控制網應避開建筑物、構筑物、機械操作運輸線路，并設保護標志；在建筑物四角設置龍門板，其它控制軸線設置龍門樁，龍門板和龍門樁一般距基槽（坑）1.52.0m。并放出基槽（坑）上口和下口的灰線。4.對參加施工人員進行詳細的技術和安全文明施工交底。1.雨期施工應準備防雨、排水、護坡用材料（如雨衣、塑料布、潛水泵等）。2.機械：挖掘

5、機、自卸汽車、水泵等。3.工具：鐵鍬、十字鎬、大錘、鋼釬、鋼撬棍、手推車等。4.應準備好基礎施工材料，以便驗槽后可以立即進行基礎工程的施工，防止晾槽時間過長。5.挖土初期采用1臺反鏟挖掘機，斗容量為1m的單斗挖土機，人工配合修整，自卸車運土，卸土點由業主指定。挖土機行走路線遵循“由遠及近”、“邊挖邊退”的原則。職務人數職務人數項目技術負責人1人電工1人施工員1人泥工5人質檢員1人鋼筋工10人安全員1人抽水工3人測量員2人土方工10人普工10人1.現場三通一平已完成，地上地下障礙物已清除或地下障礙物已查明。2.基槽（坑）開挖的測量放線工作已完成，并經驗收符合設計要求。3.開挖現場的地表水已排除。

6、4.土方堆放場地，如需機械倒運土方時，土方的裝載、運輸、堆高或平整的機械設備根據實際情況增減。5.參加施工人員已進行了技術、安全和文明施工的交底。6.應準備好基礎施工材料，以便驗槽后可以立即進行基礎工程的施工（如墊層砼的澆筑），防止過長時間的晾槽。土方開挖組織機構圖土方開挖管理組織機構圖根據”先深后淺”的施工原則，為了盡快安排動土開工，加快施工進度，采用機械挖土，人工配合修整，自卸車運土的辦法,卸土點選擇的原則是就近卸土,進行土方開挖。1.準備工作進行水準點、軸線導線點驗核交接，由監理方、業主、主體施工方三方簽字確認。2.標高控制開挖過程中，必須嚴格控制挖土標高，誤差不得大于20mm，對較深的

7、地方，測量人員要經常測量和校核標高，當快挖到設計標高時，將標高移入槽底，撒上白灰點，以便挖機操作人員控制挖土深度。土方開挖時，由專人在現場進行指揮，為防止超挖和保持基坑邊坡坡度正確，不破壞基底土的結構，機械開挖至接近設計標高或邊坡邊界時，應在基底標高以上預留20cm厚土層，由人工修整。3.土方開挖1)施工前，須清除施工區域內的障礙物，做好測量控制網的測設（包括軸線和水準點），并標識清楚。另要確定基坑施工所需的水源、電源。道路、排水和臨設等已按施工平面布置圖準備就緒。4)如挖坑時有小部分超挖，用與巖層相同標號砼充填，與地基土基本相同的密實度。施工人員需根據技術部門的具體處理措施執行，不得隨意填平

8、。5)挖土前做好基坑內外的截流措施，以保證坑內良好的施工條件。土方開挖由專人指揮，采取分層開挖。并嚴格遵循“有組織分層開挖、嚴禁超挖亂挖”及“大基坑小開挖”的原則。本工程邊坡處平均開挖約超過7米深，設計邊坡非常陡，開挖時注意按設計規范要求坡度開挖，周邊超載不得超過設計荷載限制條件，并且及時聯系邊坡支護隊伍進行邊坡支護施工，同時派人工配合邊坡支護隊伍進行邊坡土方挖除，及時保證邊坡不失穩。則當挖至標高接近基礎底板標高時，邊抄平邊配合人工清基底，防止超挖，當挖至最后挖機裝土死角處時，用人工開挖并移至坑邊，然后用挖機裝車帶走。6)為防止坑底擾動，基坑挖好后應盡量減少暴露時間，及時進行下一道工序的施工。

9、如因特殊情況不能立即進行下一道工序時，可預留1520cm厚覆蓋土層，待下道工序即將施工前再挖去。7)基坑邊角部位、機械開挖不到的部位，應用少量人工配合開挖和清底、清坡，將松土清至機械作業半徑范圍內，再用機械裝車運走或在旁邊堆放。8)在基坑邊緣上側堆土或堆放材料時，應與基坑邊緣保持1.2m以上的距離，以保證基坑邊坡的穩定。4、為防止土方邊坡坍塌，靠近乙類原料庫房邊坡采用打入工字鋼進行邊坡固定，工字鋼布置三排，第一排間距為500mm，打入深度低于最低基坑深度3000mm，第二、三排打入深度為5000mm,間距也為1000mm，工字鋼的型號Q235、180*100*101。5、具體做法為a、第一排工

10、字鋼間隙間采用掛網噴漿護壁,-3.500位置打入長6米錨桿加固；b、第一排工字鋼（180*100*10）500打入深度低于基礎3米,第二、三排 工字鋼（180*100*10）1000分別打入5米；c、地面以上工字鋼采用14大鋼筋電焊連接；d、第一排工字鋼與第二排間距6米，第二排與第三排間距3米；f其余三方土方開挖后采用掛網噴漿護壁。6、其余三邊分兩級放坡開挖，第一級坡比為1:1，第二級坡比為2:1，其中在-4.0m處設有寬為1.5m的塌落平臺，邊坡采用錨桿噴漿護臂。護坡厚度100，鋼筋為一級鋼直徑8mm單層雙向布置，上部覆蓋水平部分寬為1000mm，并設有200mm*200mm的排水溝，兩側設

11、有500mm*500mm集水井?；姿闹茉O(shè)有200mm*200mm的排水溝，并按設計要求設有集水井。基坑開挖邊線與相鄰建筑的距離分別為：與左側建筑用地紅線距離為8m；與乙類原料庫房外邊線距離為3.3m；與右側乳化合成車間外邊線距離為5.4m。（詳見附圖）1.車輛行車主要經過地段區域內場地，鋪設臨時道路。行車時，車輛應遠離圍護結構邊行走。配置一臺挖掘機及若干輛有蓋自卸車，在配置上盡量達到機械配備得當?shù)脑瓌t，不出現車多機少或機多車少的情況。2.此工程雖然交通便利，應當盡量調整施工時間及機械以避免交通擁擠期，另外視天氣及交通與深度進展情況增減機械設備。目前處于多雨季節施工，現場面積大，應做好基坑周邊

12、和基坑內的排水措施，防止地基土受到雨水、或其它地表水浸泡。1.基坑四周的截水措施確保地表水不流入基坑，以免沖刷邊坡，造成邊坡坍塌。最后用水泵將集水井里的水排至市政管網。2.基坑內的排水措施1）切合現場實際情況，基坑采用明溝加集水井抽水的方法。2）隨土方的開挖進度，邊挖邊在基坑周邊排水溝沿基坑縱向布置，距施工用地外邊緣 0.5m，排水溝截面為300mm300mm。3）根據現場實際情況，土方開挖時應在排水溝兩側邊設600mm600mm，深度深過土方基底500mm磚砌集水井。以保證在澆筑砼及挖土?xí)r的降水。排水通過潛水泵抽至基坑上沿的集水井或者周邊的排水溝中沉淀后再排入市政管網。4）水泵放在籮筐內，將

13、籮筐放進集水井坑內，直接將集水井坑內的積水抽出來，排入下水道。5）地下水控制方法采用井點降水法。本項目基坑采用了井點降水法降低地下水位，共設降水井4個，設取水泵的排水量為基坑涌水量的1.52倍進行排水，各進各井點排水泵連通至主管內排至積水坑，然后排至附近市政管道。坑內和坡頂周邊做0.3m*0.3m排水溝,將滲透水、地面水、雨水等有序的排出場外，防止浸泡基坑和邊坡，保證支護結構泄水孔的長期暢通。另外應加強施工監測力度。3.基坑內的排水措施基礎土方開挖過程中，安排人工及時配合清理基坑，澆筑砼墊層。由于基坑面積較大，為防止雨水浸泡基坑，可以采用在基坑的邊角低洼處挖一個集水坑，如果有積水，可以采用水泵

14、抽除。采用多臺15T密封式自卸汽車外運。為保證道路清潔，防止車輛漏、掉泥土，要對運輸車斗進行改裝。一是車斗必須嚴密，防止漏土；二是將車廂壁加高0.5米并增加密封式蓋板，裝土必須低于車廂高度；三是對流塑狀泥土必須經涼曬后裝運，不能水土混裝。為保證車輛整潔，車輛出場前，經過高壓力水沖洗，使車輛外觀干凈，車輛清潔，不污染路面。運輸車輛進出施工現場路口，設專人防護，統一指揮。根據現場地質情況,無需采用爆破施工。1.開挖由項目負責人負責，控制好人員、機械，確保開挖工序的穩步進行，施工員做好測量放線，控制好邊坡的穩定，由專職安全員組織人員及時檢查安全情況，邊坡穩定情況由專業檢測單位全天候檢測，并及時上報檢

15、測數據。2.現場協調由施工負責人負責，主要協調土方開挖和降水及邊坡圍護樁的施工。3.工期：嚴格合理計劃,每天開挖外棄量要求達到400m左右，確保按建設單位的15-25天工期計劃完成任務。4.土方開挖監督管理機構設置(見土方開挖管理組織機構圖)：現場根據情況盡量分兩班施工,現場施工安全分兩組值班，實行24小時跟蹤值班制。1.防雨前期準備1）施工期間密切注意天氣預報，冷空氣來臨前，做好相應防護及加固措施。2）配備足夠的雨季防雨防潮材料和設備，包括潛水泵、塑料薄膜、彩條布、雨衣、雨鞋等。2.現場排水系統1）保持場區良好的排水系統。場區總排水按甲方指定的排水去向沿場區四周設置排水渠。2）在生活區、鋼筋

16、加工場、周轉料具堆場、倉庫、機棚以及大型機械基礎周邊設置排水溝，疏通排水溝道，準備好排水機具，防止雨水淹泡地基。3)現場運輸?shù)缆窇?yīng)做好路拱，壓密實，土方運輸?shù)缆房梢凿?00mm 厚碎石及建筑垃圾。保證雨后通行不陷。道路兩旁要做好排水溝，排水溝與總排水渠相通，并向排水方向找坡。堅持“安全第一，預防為主，綜合治理”、“保護人員安全優先，保護環境優先”的方針，貫徹“常備不懈，統一指揮，高效協調，持續改進”的原則，保證各種應急資源處于良好的備戰狀態；指導應急行動按計劃有序進行；防止因應急行動組織不力或現場救援工作的無序和混亂而延誤事故的應急救援；有效避免或降低人員傷亡和財產損失；幫助實現應急行動的快速

17、、有序、高效；充分體現應急救援的“應急精神”。1.在基坑開挖期間，設專人檢查基坑穩定，發現問題及時上報有關施工負責人員，便于及時處理。2.在施工中如發現局部 邊坡位移較大，須立即停止開挖，通知圍護單位做好加固或加錨桿處理，進行邊坡噴砼，待穩定后繼續開挖。3.考慮到緊急情況，現場準備300條編制袋，平常裝好堆放100袋砂袋與場內，以備搶險。在基坑底部預留一定量的反壓土，既可減小基坑的變形，又可作為出現緊急情況的應急物資。當基坑出現險情時，立即組織力量用預留土帶的土進行反壓，并由人工搬運砂袋反壓。直至位移穩定再采取加固措施，險情消除后再繼續開挖。4.如施工過程中發現水量過大，及時增設潛水泵或其它降

18、水方法降水處理。5.遇到地下水的應急措施,如在地下室基坑底開挖時，局部出現地下水反涌現象時，應停止開挖，并在地下水反涌處采取專門排水措施，待地下水反涌現象消除后，再進行土方開挖。6.現場準備備用的潛水泵、電動機，潛水泵、電動機或電源一旦在使用中發生故障，應及時更換，以求在最短的時間內恢復正常排水。1.坑邊不準堆積棄土，不準堆放建筑材料、存放機械、車輛。2.坑邊不得常有流水，防止?jié)B水進入基坑及沖刷邊坡，降低邊坡穩定。 3.挖機操作人員應確認周圍無人時，才能進行。一次挖土不要太深，提斗時緩慢向上，不能過猛，裝車時嚴禁鏟斗從汽車駕駛室上越過。 4.人工清槽應在挖土機工作半徑之外，司機落鏟時要特別小心

19、。 5.遇土質有變化時，及時通知技術部門采取加固措施。 6.基頂四周10米范圍內不允許任何車輛通過，防止動荷載引起的坑壁塌方；10米外通過時應加強對坑的監測。7.工人進入坑內施工時因佩戴好安全帽、安全帶等防護護具，并安排專人在坑頂對四周坑壁進行觀察，時刻做好預警準備。多臺挖掘機在同一作業面機械開挖，挖掘機間距應大于10m；多臺挖掘機在不同臺階同時開挖，應驗算基坑穩定，上下臺階挖掘機前后應相距30m以上，挖掘機離下部基坑有一定的安全距離，以防造成翻車事故。1.建立以項目負責人為首的安全、文明生產管理組織， 開展文明生產管理活動，進場前對工人進行文明施工教育。2.棄土?xí)r嚴格按武寧縣城管規定場棄土,運距N公里,運輸過程中翻斗車保證不將泥土掉入城市道路上。在棄土場中一定要按指揮員現場指揮，
