第13章　了解電路

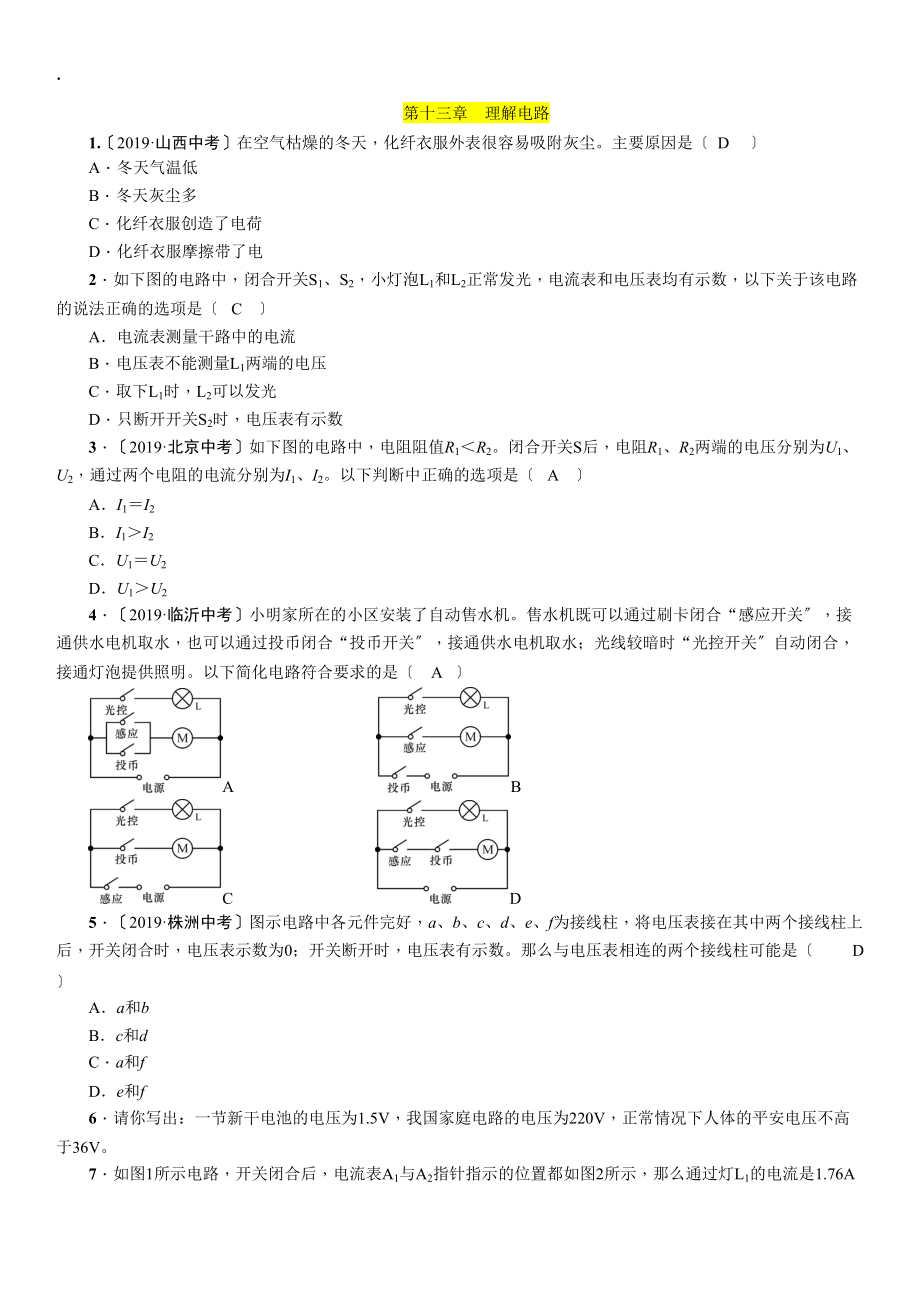

1、.第十三章理解電路1.2019·山西中考在空氣枯燥的冬天，化纖衣服外表很容易吸附灰塵。主要原因是 D A冬天氣溫低B冬天灰塵多C化纖衣服創造了電荷D化纖衣服摩擦帶了電2如下圖的電路中，閉合開關S1、S2，小燈泡L1和L2正常發光，電流表和電壓表均有示數，以下關于該電路的說法正確的選項是 C A電流表測量干路中的電流B電壓表不能測量L1兩端的電壓C取下L1時，L2可以發光D只斷開開關S2時，電壓表有示數32019·北京中考如下圖的電路中，電阻阻值R1R2。閉合開關S后，電阻R1、R2兩端的電壓分別為U1、U2，通過兩個電阻的電流分別為I1、I2。以下判斷中正確的選項是 A A

2、I1I2 BI1I2 CU1U2 DU1U242019·臨沂中考小明家所在的小區安裝了自動售水機。售水機既可以通過刷卡閉合“感應開關，接通供水電機取水，也可以通過投幣閉合“投幣開關，接通供水電機取水；光線較暗時“光控開關自動閉合，接通燈泡提供照明。以下簡化電路符合要求的是 A A BC D52019·株洲中考圖示電路中各元件完好，a、b、c、d、e、f為接線柱，將電壓表接在其中兩個接線柱上后，開關閉合時，電壓表示數為0；開關斷開時，電壓表有示數。那么與電壓表相連的兩個接線柱可能是 D Aa和b Bc和d Ca和f De和f6請你寫出：一節新干電池的電壓為1.5V，我國家庭電

3、路的電壓為220V，正常情況下人體的平安電壓不高于36V。7如圖1所示電路，開關閉合后，電流表A1與A2指針指示的位置都如圖2所示，那么通過燈L1的電流是1.76A，通過燈L2的電流是0.44A。82019·上海中考在如下圖電路中添加兩根導線，要求：閉合開關后，當滑片P向左挪動時，電流表示數變小。答圖：9.2019·成都中考在“連接串聯電路實驗中，實驗電路如下圖。1在連接電路時，開關S應該處于斷開狀態。2連接好電路后閉合開關S，小慧發現L1、L2兩只燈泡都不亮，她用手按一下燈泡L1，L1、L2仍然都不亮，按一下燈泡L2，兩燈都亮，松開手兩燈又不亮，那么故障可能是L2與燈座接

4、觸不良選填“L1燈絲斷了“L2燈絲斷了“L1短路或“L2與燈座接觸不良。3排除故障后，閉合開關兩燈同時亮，斷開開關兩燈同時滅；將開關S換接到L1和L2之間、L1和電池負極之間，觀察到同樣的現象。這樣操作的目的是探究串聯電路中開關的作用。102019·濟寧中考用如下圖的電路探究并聯電路中的電流關系。1閉合開關，發現L1亮，而L2不亮。小易認為L2不亮的原因是L2短路，你認為他的判斷是錯誤選填“正確或“錯誤的。2小易將電路中右側的導線與電流表“0.6接線柱相連的那一端改接到“接線柱上，其他都不動。這樣連接的目的是測L2選填“干路或“L2的電流，請評價其可行性并說明理由。不可行，因為電流表

5、的正負接線柱接反了。3小易將實驗數據記錄在表中。分析表中數據，可得出的結論是并聯電路中干路電流等于各支路電流的和。電流表的測量對象電流表的示數I/AL1所在的支路0.30L2所在的支路0.20干路0.504根據表中信息，假設燈泡L1的電阻大小為10 ，那么電路的總電阻為6。11如下圖，電源電壓為9 V，電壓表V1、V2規格一樣，閉合開關S，電壓表V1示數為6 V，通過燈泡L2的電流為0.5 A，答復以下問題：1燈泡L1和L2兩端的電壓各是多少？2通過燈泡L1的電流是多少？電流表示數為多少？3假設燈泡L1燈絲燒斷，那么電壓表V1和電壓表V2的示數分別為多少？解：1據圖可知，由于電壓表相當于斷路，所以該電路只有一條電流的途徑，即L1、L2是串聯的，電壓表V1并聯在L1兩端，所以測量的是L1兩端電壓，那么燈泡L1兩端的電壓U16 V；V2并聯在L2兩端，所以測量的是L2兩端電壓。根據串聯電路的電壓特點可知，L2兩端的電壓U2UU19 V6 V3 V。2L1、L2是串聯的，通過燈泡L2的電流為0.5 A，根據串聯電路中電流處處相等可知，通過燈泡L1的電流是0.5 A，電流表示數為0.5 A。3假設燈泡L1燈絲燒斷，此時電壓表V2與L2并聯后再與電壓表V1串聯，由并聯電路電阻的規律可知，并聯部分的總電阻比
