1、WorkBench ICEM CFD 網格劃分入門111AnsysWB里集成了一個非常重要的工具：ICEM CFD。它是一個建模、劃分網格的集成工具，功能非常強大。我也只是蜻蜓點水的用了幾次，感覺確實非常棒，以前遇到復雜的模型，用過幾個劃分網格的工具。但這是我覺得最方便和最具效率的。網格劃分很大程度上影響著后續的仿真分析相信各位都有所體會。而ICEM CFD特別長于劃分六面體網格，相信無論是結構或流體（當然鐵別是流體），都會得益于它的威力。ICEM CFD建模的能力不敢恭維，但劃分網格確實有其獨到之處。教程開始前，作一個簡單的原理介紹，方面沒有使用過ICEM CFD的朋友理解主要的任務：111

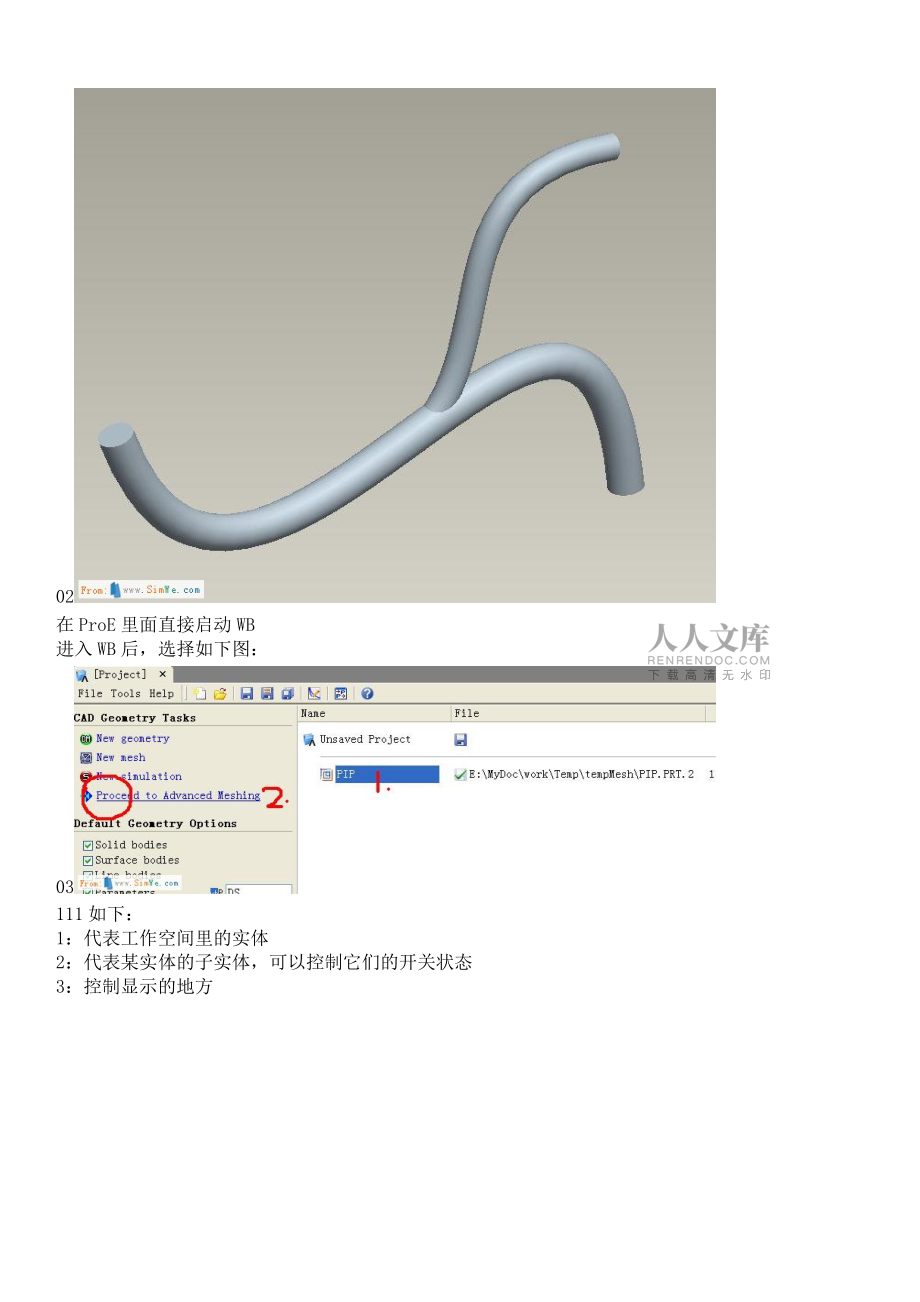

2、如下圖：1：白色的物體是我們需要劃分網格的，但是它非常不規則。2：這時候你一定想：怎么這個不規則呢，要是它是一個方方正正的形狀多好（例如紅色的那個形狀）01111于是有了這樣一種思想：1：對于異型，我們用一種規則形狀去描述它。2：或者說：如果目標形狀非常復雜，我們就用很多規則的，簡單的形狀單元合成在一起，去描述它。之后，將網格劃分的設置，做到規則形狀上。最后，這些規則，通過最初的“描述”關系，自動的“映射”到原先的復雜形狀上問題就得到了解決！ICEM CFD正是使用了這種思想。如下是一個三通管，在ProE里做得1 / 2802在ProE里面直接啟動WB進入WB后，選擇如下圖：03111如下：1

3、：代表工作空間里的實體2：代表某實體的子實體，可以控制它們的開關狀態3：控制顯示的地方04下面需要創建一個Body實體這個實體代表了真實的物體。這個真實的物體的外形由我們導入的外形來定義。我們導入的外形并不是真實的實體。這個概念要清楚。但是今后基本上不會對這個真實的實體作什么操作。這種處理方式主要是為工作空間內有多個物體的時候準備的。051：點擊“創建Body”2、3：點選這兩個點4：于是創建出一個叫“Body”的實體操作中，左鍵選擇，中鍵確認，右鍵完成并退出類似的操作方法很多地方用到，要多練習，今后就不特別說明了06下面需要創建我們最需要的東西：那個“規則的形狀”ICEM CFD里，這個實體

4、叫 Block可以如下方式創建之：07注意到我們現在多了一個黑框，怎么樣，夠規則吧？呵呵，開個玩笑。還必須對這個黑框進行必要的“裁剪”之后才能用來“描述”我們的目標實體0809修剪Block實體的第一步是一個益智的工作：我們不妨簡單繪制一下策略：因為我們的實際物體像一個變形的“T”形，因此，不妨就用“T”來變形。最后要保留的部分用圓圈表示，不要得部分用“X”。如下圖：10如圖：1：選擇“Split”工具2：使用默認的第一個方法3：選擇“選線”按鈕4：在Block的黑線上選擇，并“切”出一條黑線。5、6、7、8、9：以此類推。11最后的結果應該類似下圖121：選擇“Delete Block”2：

5、選擇“選擇Block”按鈕3：刪除不需要的部分。13得到類似的圖形：14開始調節點的位置：1：選擇“Move 頂點”2：選擇默認方法3：選擇“多選”補充一個，我們一直使用Y向視圖！5：將Y固定掉4：選擇“選擇點工具”6：之后調節Block的頂點，到類似下圖的位置15注意到在每個Pip的彎處，Block與Pip不能很好的貼合，這是因為我們的Block還是粗糙。因此，需要繼續“Split”現有的Block，并繼續調節Block的頂點。方法就是重復上面的步驟，這里就不羅嗦了。細分和調節后的圖形類似下圖，當然追求完美的朋友還可以繼續細分不過需要把握一個度的問題，因為細分得太多，也就失去“用簡單描述復雜

6、”這個出發點了。16下面要做的是從Block到Pip的“對應關系指定”工作。盡管現有已經有了描述Pip的Block，但一些細節的地方，需要手工指定它們的對應關系，在復雜模型中尤為如此。因為盡管軟件有很大程度的智能，但它畢竟無法完全的自動的分析出我們需要的對應關系來。關于指定“對應關系”的練習，最好請朋友們按照ICEM CFD 自帶的教程來做幾次。特別是調節Block的頂點技巧，和今后流體計算的網格質量有很大關系，不熟悉的朋友需要補補課了。如下圖：我們需要將Block上的這四個邊同Pip三通處的連接部分“綁定”在一起。相當于告訴軟件：“今后這四條邊就代表了這兩條圓弧哦！”17方法如下：1：選擇“

7、Associate”2：選擇“Edge to Curve”Edge是Block上的，Curve是Pip上的3：選擇Edges注意這時必須要多選。4：再選擇“Curve”這時候也要多選5：中鍵確認后，注意到已經制定了對應關系的邊變成綠色。18下一步就可以使用自動指定的功能了：1：選擇“Associate”2：選擇自動捕捉3：確定4：注意到現在Block已經“完美”的包裹住Pip19另外，要將三個管口的Block的Edge和Pip的Curve“指定”對應關系，方法就和上面指定連接處的時候一樣。請大家自行操作了。20之后，就可以設定Mesh的參數了。1：打開實體參數設定窗口2：MaxSize設置為5

8、方向?qū)α艘院蠼窈罂梢哉{(diào)節到更小。3：HeightRetio設置為0.64：確認21激活剛才的設置，為Pre-Mesh做準備1：選擇“Pre-Mesh 參數”2：默認更新所有設置3：確認22預覽Mesh：1：設置為實體狀態2：顯示設置的推薦選項，朋友們可以自行調節3：結果應該和右圖類似23關心一下Mesh質量：1：打開Mesh質量檢查2：選擇“Angle”有很多種評價網格質量的方法，我比較喜歡這個3：右鍵點選不理想的部分4：選擇“Show”5：這些單元格是目前的設置情況下，不太理想的地方24有很多種方法改善單元格的質量比如我在Bolock上，相應的地方添加了一條線，調節的位置后，從新使用一次“自

9、動包裹”方法同前面的講述再次更新Pre-Mesh參數后，檢察質量，剛才的不良已經消除。25重要提示：1：在制作Block的時候，Block頂點的位置，Bolock細分的效果，都可以在這樣的循環操作中得到直觀的結果。2：劃分網格，我個人覺得無外乎兩步：一個清晰的思路，和不斷的優化。前者需要見多識廣，后者需要耐心仔細。如果是做結構分析，在這一步可以打住了，直接生成最終的單元格文件即可；但做流體的朋友還需要繼續：做流體的邊界層。1：創見O型格也是一種Split2：選擇創建O型格3：選擇所有的格體4：選擇出、入口（不需要O型結構的面）26觀察其中一個口:1:綠色的線是原先Block的Edge(因為我們

10、原先制定了它和Pip上物理開口的對應關系所以變成了綠色)2:小一點的黑色線,代表了今后的O型格體!ICEM CFD創建O型格的工作仍是在Block上開展的。27在O型格上設置邊界層的參數1：打開參數設置2：設置“線參數”3：選擇一條連接O型和邊緣的聯線4：今后邊界層為六層，因此格點為75：靠近外緣的厚度暫定為0.2今后可以調整6：選擇“復制參數”的功能7：將這個設置復制到所有類似的線上其中MeshLaw設置很有意思，同今后的求解器，液體屬性等均有關系。有興趣的朋友自己去研究了。我選擇的是“Exponential1”28注意到此時O型到邊緣的距離，就是我們剛剛設置了曾數等信息的那條黑線，還比較長

11、因此，做如下修改：1：選擇修改Block1.5：選擇修改邊長2：選擇需要修改的邊3：輸入距離（注意“絕對距離”和“相對距離”的差別）29可以從新勾選“Pre-Mesh”注意到現在已經有O型結構了。30后續的工作中： 1：可以在“Pre-Mesh”上右鍵，選擇“轉換為非結構化網格”2：可以使用菜單項，輸入需要后續分析的軟件的對應格式。3132結論：1：Ansys 的WB，對ICEM CFD的集成目前（至少我使用的版本），并不完美。譬如ZCCBEST朋友提出的如何保持參數化的問題，我也不知道是否能實現。但我想第一，ICEM CFD是非常棒的Mesh工具，主要還是用在復雜模型的Mesh上，并且側重于

12、Mesh本身。舉例說，我用Maya制作的復雜模型，也可以在ICEM CFD中進行網格劃分，并且生成的BLOCK文件可以被單獨的保存下來，今后如果修改不大，則直接調用BLOCK文件，重復利用之即可（當然一般要做一些小的修改）。第二：今天或許不能實現某些我們希望的功能，并非明天不行。我想來論壇的朋友更多的是抱著學習的目的，所以請暫時把軟件的瑕疵放一放，而不斷地，毫無偏見地去提高自己第三：從Ansys近兩年的發展看，我相信我們期望的那些宜用功能，肯定會被完善。比如就我知道的：Ansys正在考慮將Ansoft，F(xiàn)luent等才收購的重量級軟件也集成到WB中來。因此，我倡議大家，在“理想狀態”到來前，不斷地學習學習再學習，從而爭取領先一步，步步領先！2：回顧我所發的幾個教程，其實很大程度上是想為朋友們拋磚引玉，引導不熟悉仿真軟件的朋友了解這個領域畢竟我們在這方面也太落后了，很
