人工挖孔樁水磨鉆施工方案

1、精選優質文檔-傾情為你奉上湄潭愛家盛世名城一期工程1、2#樓水磨鉆施工方案 編制： 職務（稱） 審核： 職務（稱） 編制單位：江西建工第二建筑有限責任公司 編制日期：二O一三年三月水磨鉆施工方案審批表工程名稱愛家盛世名城一期1、2#樓施工單位審批意見 審批人： 年 月 日監理單位審批意見 審批人： 年 月 日建設單位審批意見 審批人： 年 月 日目 錄一、編制依據二、適用范圍三、工程概況四、場地地質狀況五、水鉆法人工挖孔施工原理六、水磨鉆介紹七、水磨磚施工部位八、施工現場準備工作九、主要施工工藝十、安全控制措施水磨鉆孔樁專項施工方案一、編制依據本施工方案作為指導施工的依據，編制時對目標工期、工

2、程質量、項目管理機構設置、勞動力組織、施工進度計劃控制、機械設備及材料配備、主要分部分項工程施工方法、安全保證措施、文明施工及環境保護措施等諸多因素盡可能充分考慮，突出科學性及可行性。本施工組織設計依據以下幾項編制：一、“愛家·盛世名城”1、2#樓主體工程施工圖紙。二、國家、省、市相關規定，現行建筑工程施工及驗收規范。三、本工程工程特點、施工條件、現場情況。二、適用范圍本施工組織設計適用以下范圍：愛家·盛世名城1、2#樓施工圖紙內巖層結構為中風化白云巖的人工挖孔樁基礎工程。三、工程概況1、本工程1#、2#樓 地下1層，地上31層，總建筑高度（地上）100.5m。1、2#樓及

3、其地下車庫樁身混凝土強度均為C30。主筋為二級鋼直徑14、16或20均勻布置，箍筋8200，加密區為8100，加勁箍為二級鋼直徑14間距2000mm。1、2#樓總樁數82根。2、建筑結構為框支剪力墻結構，一類結構，使用年限50年?？拐鹪O(shè)防烈度為非抗震設防，設防類別丙類。建筑防火分類為一類，耐火等級一級。場地類別II類。建筑地基基礎設計等級：甲級。安全等級為2級。剪力墻結構抗震等級五級。四、場地地質狀況本工程擬建建筑物為27+1F/-1F 、30+1F/-1F層，工程重要性等級為一級，后果很嚴重，該場地地形平緩，無滑坡、崩塌、泥石流、高危邊坡等地質災害存在，未見斷層經過本場地，地質環境未受到強烈

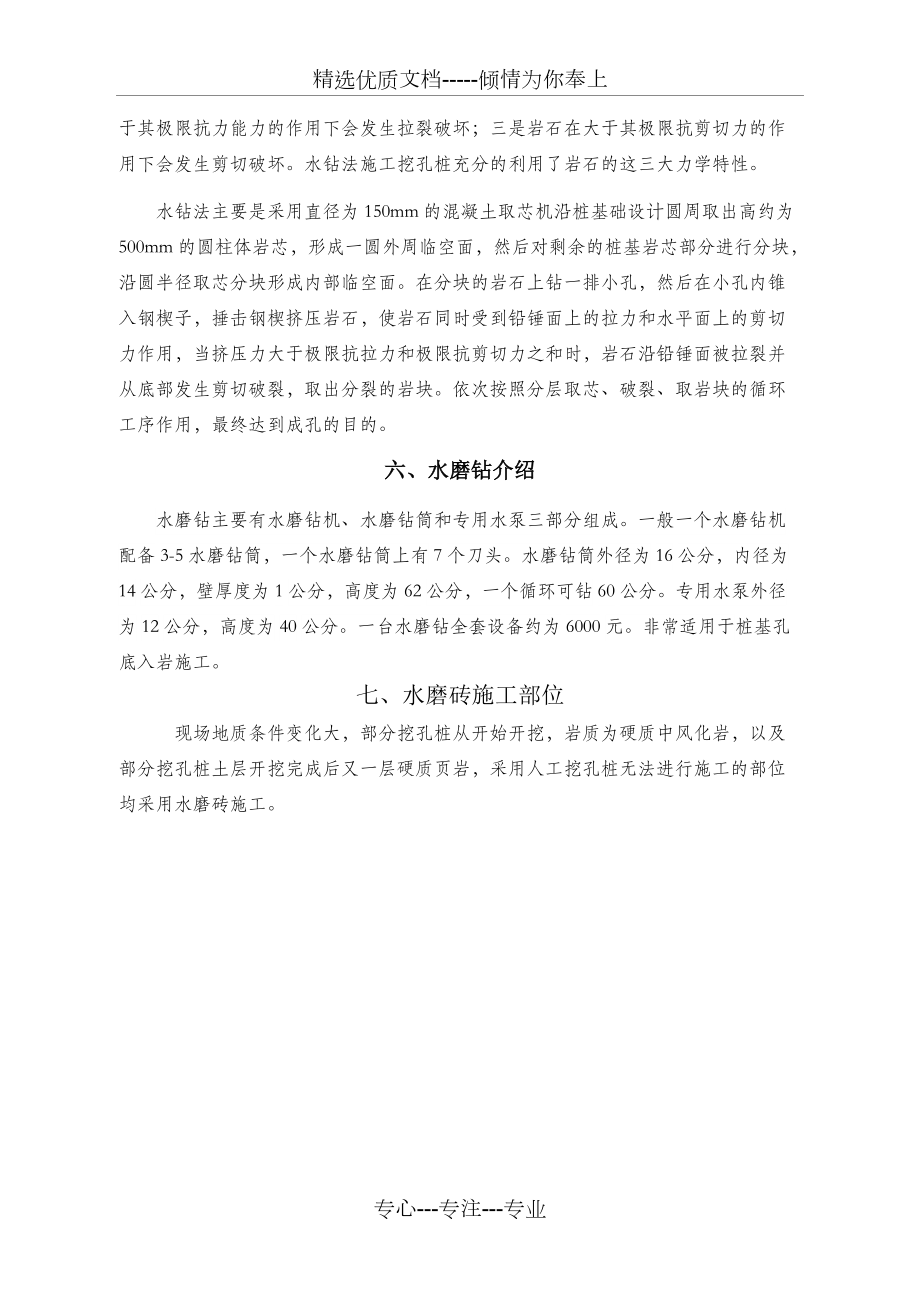

4、破壞，地下水埋深大，對施工影響不大，場地下伏基巖為碳酸鹽巖，巖層層面溶溝、溶槽、溶蝕、裂隙發育，為此，場地等級為二級，場地巖土種類較少，性質變化不大，地基復雜程度等級為二級。場區內土層多為新近回填土，碎石，塊石組成且成分復雜，分布不均勻連續，厚度變化大，力學性質差，結構疏松，屬高壓縮性土。回填土多位于地下室地面標高以上。五、水鉆法人工挖孔施工原理 巖石有三大特征：一是抗壓能力強，而抗拉和抗剪切能力很低；二是巖石在大于其極限抗力能力的作用下會發生拉裂破壞；三是巖石在大于其極限抗剪切力的作用下會發生剪切破壞。水鉆法施工挖孔樁充分的利用了巖石的這三大力學特性。水鉆法主要是采用直徑為150mm的混凝土

5、取芯機沿樁基礎設計圓周取出高約為500mm的圓柱體巖芯，形成一圓外周臨空面，然后對剩余的樁基巖芯部分進行分塊，沿圓半徑取芯分塊形成內部臨空面。在分塊的巖石上鉆一排小孔，然后在小孔內錐入鋼楔子，捶擊鋼楔擠壓巖石，使巖石同時受到鉛錘面上的拉力和水平面上的剪切力作用，當擠壓力大于極限抗拉力和極限抗剪切力之和時，巖石沿鉛錘面被拉裂并從底部發生剪切破裂，取出分裂的巖塊。依次按照分層取芯、破裂、取巖塊的循環工序作用，最終達到成孔的目的。六、水磨鉆介紹水磨鉆主要有水磨鉆機、水磨鉆筒和專用水泵三部分組成。一般一個水磨鉆機配備3-5水磨鉆筒，一個水磨鉆筒上有7個刀頭。水磨鉆筒外徑為16公分，內徑為14公分，壁厚

6、度為1公分，高度為62公分，一個循環可鉆60公分。專用水泵外徑為12公分，高度為40公分。一臺水磨鉆全套設備約為6000元。非常適用于樁基孔底入巖施工。 七、水磨磚施工部位 現場地質條件變化大，部分挖孔樁從開始開挖，巖質為硬質中風化巖，以及部分挖孔樁土層開挖完成后又一層硬質頁巖，采用人工挖孔樁無法進行施工的部位均采用水磨磚施工。八、施工現場準備工作1.場地完成三通一平。各項臨時設施、動力、照明、通風、安全設施、施工機具、進場人員要滿足施工要求。2.根據設計圖紙進行縱橫軸線放樣，及復測工作。3.用十字線將中心樁點引出護筒外80cm，用水泥砂漿固定，并做好保護工作。樁孔周邊，用白灰撒線型。4.所用

7、的原材料，根據設計要求和規范規定進行檢測。嚴格按試驗室確定的配合比施工。九、主要施工工藝1.主要施工工藝如圖所示。2.施工人員組合：6人一組使用兩臺水鉆同時施工2個孔，其中井下作業每孔2人，地面負責出渣2人。3.施工順序鉆取四周巖石：沿樁基孔壁布置70個取芯點，取芯直徑為150mm，取芯圓與鎖口內壁相切，取芯圓之間的距離為130mm。依次鉆取外周的70個巖芯，取出的巖芯高約500mm，將外周巖芯取完后樁芯體巖外圍便形成一個環形臨空面。鉆取中間巖石： 沿樁半徑鉆取巖芯，將樁芯巖體等分成三等份，每份占樁芯巖體的1/3，以便于巖體破裂。手電鉆打孔：用手電鉆在樁芯巖體上鉆眼，再將樁巖石分成六等份。插入

8、鋼楔、擊打鋼楔分裂巖石：在沿樁基徑向手電鉆鉆出的孔內打入鋼楔，用大錘錘擊鋼楔使巖體獲得一個水平的沖擊力，在水平?jīng)_擊力作用下巖石沿鉛錘面被拉裂，底部會發生水平剪切破裂。依次分裂巖體，直至該層樁芯巖體全部被破裂。人工裝渣，電動提升機出渣：一次單循環施工作用后，將水鉆鉆出的巖芯進行依次出渣，出渣從樁孔的一側進行，然后插入鋼楔，擊打鋼楔分裂巖石后再進行一次出渣。樁孔修正及下一循環的施工：由于水鉆鉆芯后樁基孔壁成鋸齒狀，為保證有效樁徑與設計樁徑一致，要敲掉侵占樁基空間的巖石鋸齒。通過鎖口護樁在樁孔內標出設計樁中心，檢查樁基底部偏位情況并及時糾偏，同時標出下一個循環外周水鉆鉆孔取芯位置，進入下一循環的挖孔

9、樁施工。4.成孔檢查與驗收：檢查內容包括：孔底沉渣是否清理干凈，孔徑、孔深、傾斜度。先檢查孔口的孔徑，然后使用垂線、鋼尺檢查傾斜度及孔深，要求孔徑和孔深部小于設計值，傾斜小于0.5%。5.施工注意事項：施工中，頂部粘土或者其他松散土層采用常規工藝由人工開挖，每次進尺以不大于1m為宜，并需及時澆筑15cm厚的C30混凝土護壁。 由于采用提升架，提升架的基座要求牢固穩定，孔口周邊的挖孔平臺需采用鋼筋混凝土澆筑，以確保安全，鎖口混凝土澆筑最終定面標高必須高出地面30cm。 要做好提升架性能檢查，鋼絲繩、掛鉤、電動卷揚機、支架等均要考慮足夠的安全系數。十、安全控制措施根據易發的安全問題，我們分別制定相

10、應的安全技術措施，確保人工挖孔樁施工的安全。一）、 施工準備階段在施工前要做好以下準備工作：1、 組織安全管理人員和現場作業人員學習有關安全的法律、法規，提高安全責任意識，加大隱患排查力度。2、 組織施工技術人員熟悉設計圖紙和地質資料，研究制定有針對性的施工方案，明確責任人，并對作業人員進行安全技術交底，讓作業人員熟悉施工工藝及相關技術要求。3、對作業人員進行崗前培訓，組織學習，特種作業人員必須持證上崗。4、機具設備由專人檢查，保證其完好率，并制定保養制度。5、勞動保護用品在開工前按要求發放到作業人員手中。6、每個現場設專職安全檢查員，在施工前和施工中經常巡視檢查發現問題及時處理，待消除隱患后

11、再行作業，對違章作業及時制止。7、現場設立安全警示牌，嚴禁非施工人員進入現場。8、現場設立危險源告知牌、操作規程牌。9、現場作業區域拉好彩旗繩，并有安全監管人員跟班在崗，以防無關人員、動物進入現場。10、地面設置排水溝，以防地表水流入孔樁內。11、在孔口安裝支架,土、石用吊桶提升。12、設置安全井蓋，休班、完工時及時蓋好。13、制定人工挖孔專項檢查表，每日作好記錄，現場交接班、孔樁檢查情況，一一記錄清楚，防范于未然。二）、施工過程階段1、防范人、墜落物掉入樁孔內的安全措施。1）孔內作業人員必須頭戴安全帽、身系安全帶。利用吊桶運土、石時，必須采取相應的防范措施，以防落物傷人，電動設備運土、石應檢

12、驗其安全起吊能力后方可投入運行。 2）在開工前應該檢查起重工具的各個部位是否完好，防止施工過程中吊索斷裂導致的物體打擊。每天上班前、下班后均應有專人嚴格檢查并且每天加足潤滑油，保證開關靈活、準確；鐵鏈無損，有保險扣且不打死結；鋼絲繩無斷絲。支架應穩定牢固，使用前必須檢驗其安全起吊能力。3）在進行人工挖孔樁施工時，首先應做好孔口圍護措施。井孔周邊必須設置安全防護圍欄，圍欄須牢固可靠；孔口做好第一節砼護壁，應高出原地面30cm，主要起保護井口和防止物體滑落井內傷人，4）正在開挖的樁孔停止作業或已挖好的成孔，必須設置牢固的井蓋，非工作人員禁止入內?？變?nèi)作業時，孔口上面必須有人監護，并要隨時與孔內人員

13、保持聯系，不得擅自離開工作崗位。5）施工時，挖出的渣、土方應及時運離孔口，暫時不能運走的，應堆放在孔口四周1m范圍以外處，且堆土高度不得超過1m。嚴禁將挖出的渣土在孔邊堆高，造成嚴重的安全隱患?？咨钔谥脸^10米深時，在孔內裝設半圓防護板，用吊桶出渣時，孔內作業人員應避于防護板下，防止渣土墜落傷人。并隨著孔深增加而逐漸下移。6）為了防止作業人員在上下時墜落，不得用人工拉繩子運送人員、乘坐吊桶或腳踩孔壁凸坑上下樁孔，而必須另配鋼絲繩及滑輪且有斷繩保護裝置、使用專用吊籠或使用安全爬梯上下，孔內必須設置應急軟爬梯或設置尼龍繩，并隨挖孔深度增加延長至工作面，供人員應急使用。2、孔內有害氣體含量超標造成

14、事故的預防措施 1）當孔樁進行到10米深以下時，地下特殊地層中往往含有CO、SO2、H2S等有毒有害氣體，入孔前進行測試，（在籠子內裝入小動物下放至孔底約10分鐘，若小動物無異常情況，方可下井作業）挖孔時作業人員有呼吸不適時，應立即采取通風或換班作業等措施，防止發生意外事故。2）在施工過程中，每孔作業井至少保證3人為一作業組，井下1人，井上提運土、石23人，每組不超過兩口井；未經同意，作業組不得隨意變換組員。井下作業人員以持續作業時間2h為宜，每隔2h出孔休息并用鼓風機或風鎬向孔內送風5min?？變?nèi)作業時間最長不得超過3h。應勤換井下作業人員，輪換下井作業。3）當人工挖孔樁深度超過8m 時，須

15、配備專門的向孔內送風的設備（鼓風機），風量不宜少于25L/s；孔底鑿巖時應加大送風量。3、 防觸電措施 1）樁孔施工現場的一切電源、電路的安裝和拆除必須由持證電工操作。用電設備必須嚴格接地或接零保護且安裝漏電保護器，孔內施工機具設備（除水磨鉆外）不建議選擇電動設備，抽水時盡量用深水泵代替潛水泵抽水，孔內破碎大塊巖石用風鎬。2）各樁孔用電必須分閘，嚴禁一閘多用?？咨想娋€、電纜必須架空2.0m以上，嚴禁拖地和埋壓土中，孔內電纜、電線必須采用護套等有防磨損、防潮、防斷等保護措施。3）孔內照明應采用安全礦燈或12V以下的安全燈。孔內操作工應手戴工作手套，腳穿絕緣膠鞋。 4、塌孔的預防措施塌孔是人工挖孔

16、樁施工中對作業人員的生命安全最大威脅之一，其產生的原因及應對措施如下。 1)孔樁內積水、孔樁間互相滲水，都有可能導致塌方，在作業面，要設置積水杭，利用以挖好的12個深孔樁積水，并用高揚程水泵及時的、不定時的抽水。 2)孔的檢測、機械振動、車輛通行對護壁的影響由于施工場地的限制，施工道路往往距離邊樁很近，車輛的通行產生的振動對護壁的安全也會造成不利的影響。當孔內有作業人員時，3m以內不得有機動車輛行駛或停放。在下孔施工前、施工中設專人觀察護壁有無裂縫，如有裂縫，則應報告，待查明情況，采取安全防護措施，確保安全后下方可繼續施工。5、防止孔壁涌水措施 當相距10米以內的鄰樁正在澆灌混凝土或樁孔積水很

17、深時，都有可能對正在進行的孔內出現涌水，對作業人員安全構成威脅，因此應暫停施工，人員不得下孔，并隨時加強對孔壁涌水情況的觀察，發現異常情況應及時采取處理措施?？變?nèi)必須設置應急軟爬梯，吊籠等安全可靠的設施并配有防墜落裝置，一旦出現危險，孔內作業人員能迅速撤離。上、下孔洞必須有可靠的聯絡設備和明確的聯絡信號。 6、孔內嚴禁抽煙、用火，此區域嚴禁爆破施工；7、其它安全措施1）人工挖孔樁開挖程序，應采用間隔挖孔方法，以減少水的滲透。 2）施工時發現文物、古化石、爆炸物、電纜等應暫停施工，保護好現場，并及時報告有關部門，按規定處理后，方可繼續施工。 3）人工挖孔樁作業安全措施施工人員基本上都了解，但是容

18、易產生麻痹心理而不能按制度執行，嫌麻煩，盲目自信，造成某些意外事故。所以要加強安全思想意識，經常進行安全技術教育，提高自我保護意識和能力。4）人工挖孔作業一旦發生人員中毒、窒息等事故，必須在現場啟動應急預案，按規范要求實施搶救，根據情況及時送醫院進一步搶救治療，并報當?shù)亟ㄔO(shè)行政主管部門和勞動、衛生部門，以便采取相應措施。三）、 人工挖孔樁作業設置安全領導小組1、 建立應急救援領導小組及組織機構應急領導小組成員：組 長：黃文副組長：謝強組 員：何坤林、時友文、唐建、黃伏超、王永波、李戰勝2、 項目應急救援領導小組成員職責黃文：在項目應急救援工作中全面負責，為急救總指揮。時友文：負責現場組織，指揮應急救援工作，為救援現場人力、物力、財力資源的總調度，組織應急救援技術方案的具體實施。謝強：在應急救援中提供技術保障，負責組織制訂應急求援技術方案并指導和監督實施運
