1、 銀海醫院監控系統設計方案日期： 2016 年 11月第一章 工程概述3一、全面考慮3二、合理分布3三、可靠運行3第二章 系統總體設計原則4一、先進性4二、經濟實用性4三、安全性4四、擴展性5第三章 系統應用技術標準6第四章 總體設計7一、設計概述71、攝像部分72、控制部分9二、設計功能描述12三、總體設計方案133.1前端圖像采集部分133.2圖像和控制信號傳輸部分133.3圖像顯示控制和存儲部分143.4 系統結構原理圖14四、主要設備技術指標154.1、一體化高清攝像機機154.2、網絡硬盤錄像機164.3、光纜接線盒18第五章 工程現場施工及組織管理要求20一、總體要求20二、管理人

2、員職責202.1項目安裝主管職責202.2 項目技術主管職責20第六章 工程系統安裝、調試與驗收22第七章 公司售后服務承諾23第一章 工程概述針對目前設施的狀況，結合醫院監控系統的安全管理要求，運用數字化監控技術對院區進行監控系統建設，并采用先進的光纖傳輸技術實現對其有效的監控和監控管理。監控系統中的主要部件均為高清紅外一體機，圖像清晰，使用壽命長，適用范圍廣。一、全面考慮根據貴醫院整體情況在院區要求的區域采用紅外高清監控攝像機。系統的主干線全部采用光纖直接連接。全盤考慮用戶的以后的維護情況和增加的情況，為以后系統的擴容打下了堅實的基礎。二、合理分布各系統配置合理，設計全面，造價經濟。三、可

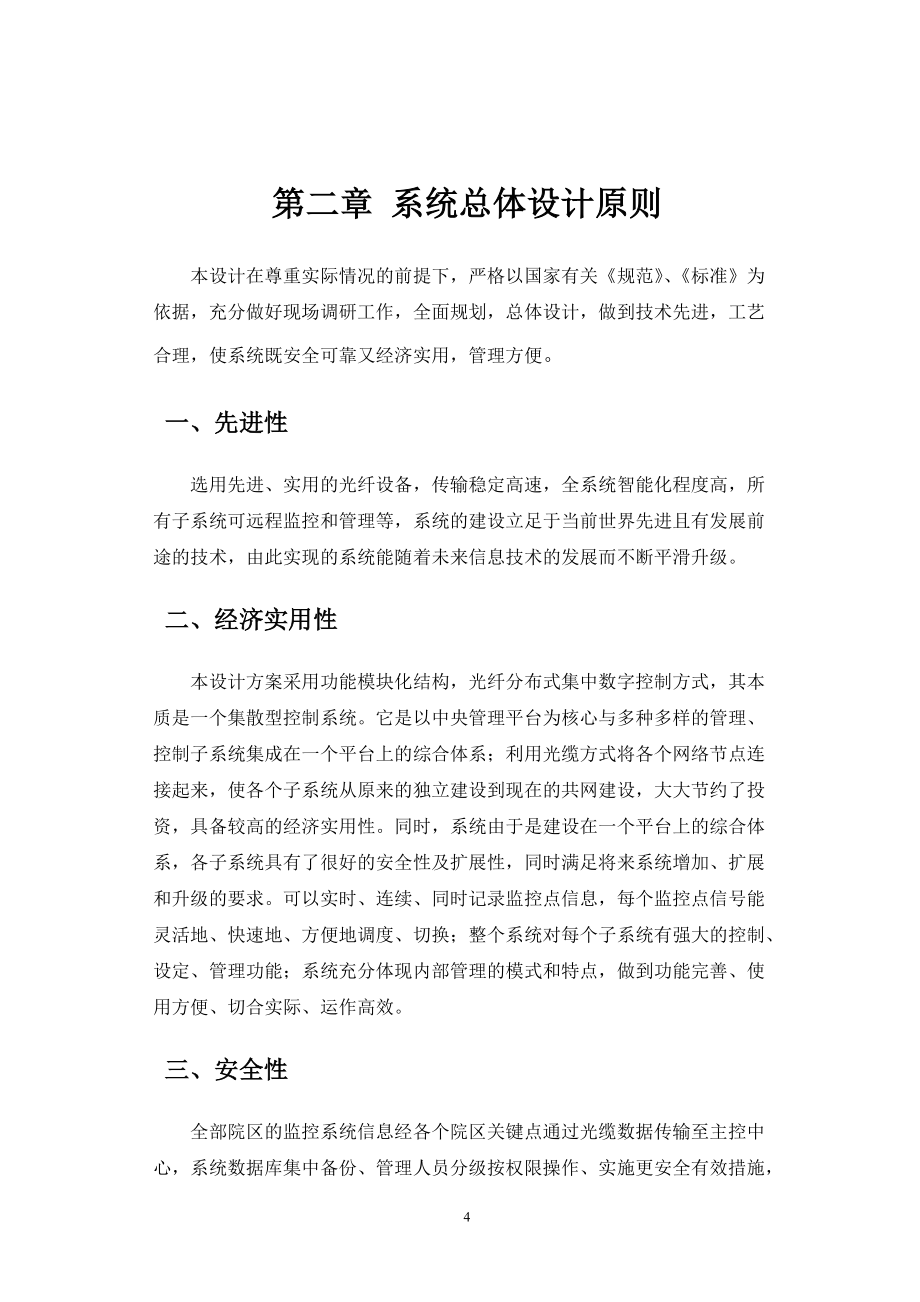

3、靠運行各系統設備選用可靠性高的產品，設計施工時采用抗干擾措施，保證系統可靠運行。 此外，系統設計本著滿足用戶的切實需要，并且工程性能比最優的原則。第二章 系統總體設計原則本設計在尊重實際情況的前提下，嚴格以國家有關規范、標準為依據，充分做好現場調研工作，全面規劃，總體設計，做到技術先進，工藝合理，使系統既安全可靠又經濟實用，管理方便。一、先進性選用先進、實用的光纖設備，傳輸穩定高速，全系統智能化程度高，所有子系統可遠程監控和管理等，系統的建設立足于當前世界先進且有發展前途的技術，由此實現的系統能隨著未來信息技術的發展而不斷平滑升級。二、經濟實用性本設計方案采用功能模塊化結構，光纖分布式集中數字

4、控制方式，其本質是一個集散型控制系統。它是以中央管理平臺為核心與多種多樣的管理、控制子系統集成在一個平臺上的綜合體系；利用光纜方式將各個網絡節點連接起來，使各個子系統從原來的獨立建設到現在的共網建設，大大節約了投資，具備較高的經濟實用性。同時，系統由于是建設在一個平臺上的綜合體系，各子系統具有了很好的安全性及擴展性，同時滿足將來系統增加、擴展和升級的要求。可以實時、連續、同時記錄監控點信息，每個監控點信號能靈活地、快速地、方便地調度、切換；整個系統對每個子系統有強大的控制、設定、管理功能；系統充分體現內部管理的模式和特點，做到功能完善、使用方便、切合實際、運作高效。三、安全性全部院區的監控系統

5、信息經各個院區關鍵點通過光纜數據傳輸至主控中心，系統數據庫集中備份、管理人員分級按權限操作、實施更安全有效措施，確保整個系統的安全性。本工程中對現場進行勘測、和記錄，工程完工后，將所有資料全部交給貴公司。四、擴展性系統在功能和容量上不僅能滿足用戶目前的需求，而且也易于擴展以保障用戶今后的擴容和升級，本系統不僅可以滿足全廠防爆視頻監控的的要求，同時可以滿足其他日常管理工作的需求。可擴展性是本系統設計的一個重要內容。第三章 系統應用技術標準中國電氣安裝工程施工及驗收規范社會公共場所安全防范工種設計規范公安部監控設備安裝規范中華人民共和國公共行業標準GA/T70-94工業電視系統工程設計規范GBJl

6、l587民用建筑電氣設計規范JGJ/T16-92安全防范工程程序與要求GA/T75-94電氣裝置安裝工程施工及驗收規范BGJ232.90.92民用閉路監視電視系統工程技術規范GB50198-94民用工業建筑電氣設計規范GJT16-92電視系統視頻指標CCTR RECOMMENDATION 472-3民用閉路監視電視系統工程技術規范GB50198-94建筑與建筑群綜合布線系統工程設計規范GB/T50311-2000建筑與建筑群綜合布線系統工程設計規范GB/T50312-2000安全檢查防范系統通用圖形符號GA/T74-94安全防范系統驗收規則GA308-2001智能建筑設計標準GB/T50314

7、-2000視頻安防監控系統技術要求GA/T367-2001視頻入侵報警器GB15207-94彩色電視圖像質量主觀評價方法GB7401-87視頻安防監控系統技術要求GA367-2001入侵報警工程設計規范GA/77-94信息技術設備包括電氣設備的安全GB4943-95以太網標準（802.3ab/802.3u/802.3z等）IEEE-802.3中國電信網絡視頻監控業務技術規范（V2.0）第四章 總體設計一、設計概述視頻監控系統應該說是跨學科跨行業的系統工程，以功能要求的不同可分為以下幾個方面：1） 前端攝像系統2） 視頻傳輸系統3） 視頻控制系統4） 視頻顯示和記錄系統攝像部分是電視監控系統的前

8、沿部分，是整個系統的“眼睛”，它把監視的內容變?yōu)閳D像信號，傳送控制中心的監視器上，攝像部分的好壞及它產生的圖像信號質量將影響整個系統的質量。傳輸部分是系統的圖像信號通道?？刂撇糠质钦麄€系統的“心臟”和“大腦”，是實現整個系統功能的指揮中心。顯示部分一般是由幾臺或多臺監視器組成，它的功能是將傳送過來的圖像一一顯示出來。閉路監控系統的粗略結構圖如下圖所示： 1、攝像部分攝像部分一般安裝在監視現場,它一般包括攝像機、鏡頭、防護罩、支架和云臺等。它的作用是對監視區域進行攝像并將其轉換成電信號。1.1 攝像機攝像機分為彩色和黑白兩種，一般黑白攝像機要比彩色的靈敏度高，比較適合用于光線不足的地方，如果使用

9、的目的只是監視景物的位置和移動，則可采用黑白攝像機；如果要分辨被攝像物體的細節，比如分辨衣服或景物的顏色，則選用彩色的效果會較好。攝像機的規格大致可分為1/3、1/4、1/2和2/3等，安裝方式有固定和帶云臺二種。1.2 鏡 頭 常用的鏡頭種類包括：手動/自動光圈定焦鏡頭和自動光圈變焦鏡頭兩種。定焦鏡頭分為標準鏡頭和廣角鏡頭兩種。定焦鏡頭的適用范圍如下：手動光圈鏡頭-所需監視的環境照度變化不大，如室內。自動光圈鏡頭-所需監視的環境照度變化大，如室外。廣角鏡頭-監視的角度較寬，距離較近。標準鏡頭-監視的角度和距離適中。常用的變焦鏡頭分為10倍、6倍和2倍變焦鏡頭，另一種分法是：手動變焦和電動變焦

10、（電動光圈和自動光圈）兩種。 變焦鏡頭在規則上可以劃分為：1/3、2/3、1/2和1等。選擇變焦鏡頭的原則是：鏡頭的規格不應小于攝像機的規格，也就是說1/2的鏡頭可以與1/3的攝像機一起使用，但是1/3的鏡頭就不能夠在1/2的攝像機上使用。1.3 防護罩防護罩分為室內型和室外型兩種。室內的防護罩主要是防塵，有的也有作隱蔽作用，使監視場合和對象不易察覺受監視；室外防護罩的功能主要有防曬、防雨、防塵和防凍等作用。一般的室外防護罩都配有溫度繼電器，在溫度高時自動打開風扇冷卻，溫度低時自動加熱；下雨時可以人工控制雨刷器刷雨；有的室外防護罩的玻璃還可以加熱，當防護罩上有結霜時，可以加熱除霜。1.4 云臺

11、云臺是安裝、固定攝像機的支撐設備，它分為水平和全方位云臺兩種。水平云臺適用于監視范圍不大的情況，在水平云臺上安裝好攝像機后可調整攝像機俯仰的角度，達到最好的監視角度后可遙控水平旋轉。全方位云臺適用于對大范圍進行掃描監視，它可以大大增加攝像機的監視范圍。云臺高速姿態是由兩臺執行電動機來實現，電動機接受來自控制器的信號精確地運行定位。在控制信號的作用下，云臺攝像機既可自動掃描監視區域，也可在監控中心值班人員的操縱下跟蹤監視對象。一般來說，水平旋轉角度為0°350°，垂直旋轉角度為+90°。恒速云臺的水平旋轉速度一般在3°10°/s，垂直速度為4&#

12、176;/s左右。變速云臺的水平旋轉速度一般在0°32°/s，垂直旋轉速度在0°16°/s左右。在一些高速攝像系統中，云臺的水平旋轉速度高達200°/s以上，垂直旋轉速度在30°/s以上。 1.5 解碼器解碼器一般與矩陣控制主機配套使用，主要作用為通過數據線纜接收來自矩陣主機的控制信號，對主機的控制碼進行解碼，放大輸出，驅動云臺的旋轉，以及變焦鏡頭的變焦和聚焦。2、控制部分在控制中，閉路電視系統中的信息量與信息處理的工作量都很大，因此其控制臺的操作一般都采用了計算機系統，以用戶軟件編程的全鍵盤方式來完成驅動云臺巡視、視頻切換、報警處理

13、、設備狀態自檢等工作。現在推出的數字視頻監控報警系統采用計算機多媒體技術，以CCD攝像機作為監控探頭，攝像機將獲取的視頻信號傳輸?shù)街鳈C，主機里的高速圖像處理器進行數字化處理，將視頻信號形成的圖像與背景圖像進行分析比較，若發現有差異就報警，因為這是一種全屏幕報警，因而不易漏報。同時主機自動采集報警圖像并存入計算機，事后用戶可根據時間、地點隨時查閱報警現場的圖像，以了解報警原因。系統將電視監控系統與報警合二為一，實現了監視、報警與圖像記錄的同步進行，而且這種系統中沒有錄像機，沒有視頻分配器，一切報警記錄都在計算機的硬盤內，所有操作都根據屏幕上的軟件提示動作，對使用者來說是一種全新概念的安全防護系統

14、。控制系統的切換方式主要有如下2種：Ø 單步切換方式：使用控制鍵盤把任一路輸入視頻信號切換到主監視器上。Ø 順序切換方式：使用控制鍵盤編制的順序切換方式程序，把系統中若干路輸入視頻信號編為一個程序，程序運行時，其畫面可按預先設定。2.1 傳輸部分傳輸系統包括視頻信號和控制信號的傳輸。視頻信號的傳輸可用同軸電纜、光纖或雙絞線，用雙絞線傳輸時需可視頻轉換適配器。控制信號的傳輸方式包括：Ø 直接控制：控制中心直接把控制量，如云臺和變焦距鏡頭的電源電流等，直接送入被控設備。特點是簡單、直觀、容易實現。在現場設備比較少，主機為手動控制時適用。但在被控的云臺、鏡頭數量很多時，

15、控制線纜數量多，線路復雜，所以在大系統中不采用。Ø 多線編碼的間接控制：控制中心把控制的命令編成二進制或其它方式的并行碼，由多線傳送到現場的控制設備，再由它轉換成控制量來對現場攝像設備進行控制。這種方式比上一種方式用線少，在近距離控制時也常采用。Ø 通訊編碼的間接控制：隨著微處理器和各種集成電路芯片的普及，目前規模較大的電視監控系統大都采用通信編碼，常用的是串行編碼。它的優點是：用單根線路可以傳送多路控制信號，從而大大節約了線路費用，通訊距離在不加中間處理情況下達可達1km公里以上，加處理可傳10Km以上。這樣就克服了前面兩種方式的缺陷。本系統采用此種控制。Ø 除

16、了以上方法外，還有一種控制信號和視頻信號復用一條電纜的同軸視控傳輸方式。這種方式不需另鋪設控制電纜。它的實現方法有兩種：一種是頻率分割，即把控制信號調制在與視頻信號不同的頻繁范圍內，然后同視頻信號一起傳送，到現場后再把它們分解開；另一種方法是利用視頻信號場消隱期間傳送控制信號（同軸視控）。這種方法在短距離傳送時明顯比其它方法要好，但設備的價格相對也比較昂貴。Ø2.2 顯示與記錄顯示與記錄設備安裝在控制室內,主要有監視器、硬盤錄像機和一些視頻處理設備。現在有一種電視監控系統把云臺、變焦鏡頭和攝像機封裝在一起組成一體化攝像機。它們配有高級的伺服系統，云臺具有很高的旋轉速度，還可以預置監視

17、點和巡視路徑。平時按設定的路線進行自動巡視，一旦發生報警，就能很快地對準報警點，進行定點的監視和錄像。一臺攝像機可以起到幾個攝像機的作用。2.2.1 圖像監視器圖像監視器主要分為黑白和彩色兩大類。黑白監視器的中心分辨率通?？蛇_800線以上，彩色監視器的中心分辨率一般為400線以上。圖像監視器視頻信號的帶寬一般在78MHz范圍內。2.2.2 錄像機錄像機是閉路電視監視系統中的記錄和重放裝置，它要求可以記錄的時間非常長，目前大部分監視系統專用的錄像機都可以錄24h960h的錄像。此外，錄像機還必須要有遙控功能，從而能夠方便地對錄像機進行遠距離操作，或在閉路電視系統中用控制信號自動操作錄像機。閉路電

18、視監視系統中專用錄像機是間歇式視頻錄像機，它有多種時間間隔錄像模式，在一盤1/2英寸VHS/E180的盒帶上，最長可以錄制長達960H的錄像。錄像機內設有字符信號發生器，可在圖像信號上打出月/日/年/星期/時/分/秒/錄像模式，還能在圖像上顯示出攝像機與報警器的編號與報警方式。使用自動錄像周期設定功能，可以對一星期內每一天的錄像模式進行編程。當收到報警信號后，錄像機便自動進入連續錄像狀態，在無報警情況下，恢復正常間歇錄像模式。此外，錄像機還有一個鎖定保護鍵，使非正常指令與操作無效，防止非專業人員與破壞性操作侵犯閉路電視監視系統。2.2.3 視頻切換器在閉路電視監視系統中，攝像機數量與監視器數量

19、的比例在2:1到5:1之間，為了用少量的監視器看多個攝像機，就需要用視頻切換器按一定的時序把攝像機的視頻信號分配給特定的監視器，這就是通常所說的視頻矩陣。切換的方式可以按設定的時間間隔對一組攝像機信號逐個循環切換到某一臺監視器的輸入端上，也可以在接到某點報警信號后，長時間監視該區域的情況，即只顯示一臺攝像機信號。切換的控制一般要求和云臺、鏡頭的控制同步，即切換到哪一路圖像、就控制哪一路的設備。二、設計功能描述Ø 性能、功能先進：設備選型要保證技術領先，性能可靠，操作簡便、實用，維護簡單，性能價格比最優，并留有擴展余地。設備采用均采用目前領先技術和生產工藝制造，系統建成后，三至五年不會

20、落后淘汰。Ø 電視監控系統功能完善:通過保安監控系統隨時掌握監控區域內人員活動情況，檢查各個重點部位的安全情況，提前發現隱患，及時處理突發事件。并自動進行錄像。正常情況下對進行24小時錄像，錄像資料可備出事時查詢。Ø 設備高可靠性：采用監控行業最新技術和高品質設備。Ø 操作簡單實用：采用高科技手段，進行智能化設計，盡量減少系統操作的復雜性。并作到系統工作穩定可靠，維護簡單。Ø 發展性系統應在初步設計時，就考慮未來良好的發展性，以降低未來發展的成本，使系統具有良好的可持續發展性。Ø 經濟性在滿足安全防范級別的要求前提下，在確保系統穩定可靠、性能良

21、好的基礎上，在考慮系統的先進性的同時，按需選擇系統和設備，做到合理、實用，降低成本，從而達到極高的性能價格比，降低智能工廠安全管理的運營成本。Ø 外觀效果美觀：前端裝置安裝均考慮安全性、隱蔽性及美觀性，根據實用和美觀的原則，我們都選用了外觀工藝和性能穩定都比較好的安防產品。三、總體設計方案監控系統由前端圖像采集、圖像及控制信號傳輸和圖像顯示控制存儲三個部分組成:3.1前端圖像采集部分系統共設計有45監控點。共有45臺紅外高清一體化攝像機在院區的各個關鍵點。3.2圖像和控制信號傳輸部分監控系統視頻信號采用屏蔽視頻電纜傳輸?shù)角岸艘曨l光端機，再通過光纖傳輸至工廠的監控中心。輸入方式為視頻線

22、與光纖結合的方式實現。各個傳送區主干線為光纖傳輸方式，前端分支為視頻線傳輸方式。3.3圖像顯示控制和存儲部分監控總中心根據項目需求，在監控中心安裝監控顯示器，用于顯示前端的視頻圖像。安裝嵌入式硬盤錄像機用于存儲視頻圖像。（如需要：在監控中心配置視頻矩陣用來在電視墻上輸出視頻圖像。同時配置矩陣鍵盤用來控制中速球。）3.4 系統結構原理圖 四、主要設備技術指標4.1、一體化高清攝像機機主要特性·最高分辨率可達3M(2048×1536) 20 fps,并可輸出Full HD 1080p實時圖像·采用ROI、SVC等視頻壓縮技術,壓縮比高,且處理非常靈活,超低碼率

23、3;碼流平滑設置，適應不同場景下對圖像質量、流暢性的不同要求·支持GBK字庫，支持更多漢字及生僻字疊加·支持OSD顏色自選·支持Micro SD/SDHC/SDXC卡(128G)本地存儲·采用高效紅外燈,使用壽命長,照射距離可達20-30米·支持smart IR，防止夜間紅外過曝·ICR紅外濾片式自動切換,實現真正的日夜監控·支持日夜兩套參數獨立配置·可支持PoE供電（選配）·支持3D數字降噪,支持數字寬動態·支持雙碼流,支持手機監控·支持走廊模式,背光補償,自動電子快門功能,適應不同

24、監控環境·功能齊全:心跳,鏡像,一鍵恢復等·支持智能報警：越界偵測,區域入侵偵測·支持智能后檢索，配合NVR支持事件的二次檢索分析·符合IP66級防塵防水設計,可靠性高 外形尺寸4.2、網絡硬盤錄像機產品簡介 嵌入式網絡硬盤錄像機采用先進的H.264 視頻編碼技術。它既可作為DVR 進行本地獨立工作，也可聯網組成一個強大的安全防范系統，以適應視頻監控數字化、網絡化的需求。特別說明 第一、九通道支持4CIF實時編碼，其余通道支持CIF編碼； 支持視頻環通輸出，無音頻輸入； 采用HIKVISION云臺控制協議時候， 可通過鼠標選定畫面任意區域并進行

25、中心縮放； 支持預覽圖像與回放圖像的電子放大； 支持VGA、主CVBS、輔口三個獨立的本地輸出，其中輸出主口可進行菜單操作； 支持4 路同步回放； 支持硬盤盤組管理，不同通道可設定不同的錄像保存周期； 支持冗余錄像； 支持eSATA 盤庫，可用于錄像或備份； 4 路機型支持 4 個 SATA 接口，8 路、16 路機型支持 8 個SATA 接口，所有機型支持1 個eSATA 接口。注意：建議使用監控專用硬盤進行數據存儲物理接口注：DS-8104HF-S 、DS-8108HF-S后面板與此相似，僅視音頻輸入通道分別為4、8路。4.3、光纜接線盒光纜接續盒,又叫光纜接頭盒和炮筒,適用于各種結構光纜

26、的架空、管道、直埋等敷設方式之直通和分支連接。盒體采用進口增強塑料，強度高，耐腐蝕，終端合適用于結構光纜的終端機房內的接續，結構成熟，密封可靠，施工方便 。產品特性： 材料緊固耐用，可抵御各種惡劣環境。 適用于架空、管道、直埋的各類光纜工程。 可供12芯、24芯、48芯、72芯、120芯及144芯以上的光纜接續工程。 光纖曲率半徑：50mm 環境溫度：40？60 大氣壓力：70？106KPa 抗拉伸力 1000N 抗壓力 2000N/10cm2壓力，時間1min 耐壓強度 15KV(DC)/1min不擊穿，無飛弧 絕緣電阻 2×104M 使用壽命：20年第五章 工程現場施工及組織管理要求一、總體要求1、針對本廣播系統工程的電源功率計算2、廣播部分的電源是采用消防電源，同時另外加一臺備用電源。3、項目安裝主管（1人）4、項目技術主管（1人）5、施工小組（2組）5.1 勞動力安排技術人員 （2人） 布線技工 （6人）調試工程師 （2人）二、管理人員職責2.1項目安裝主管職責對整個工程項目全面負責協調工程項目的外部關系負責施工項目的組織機
