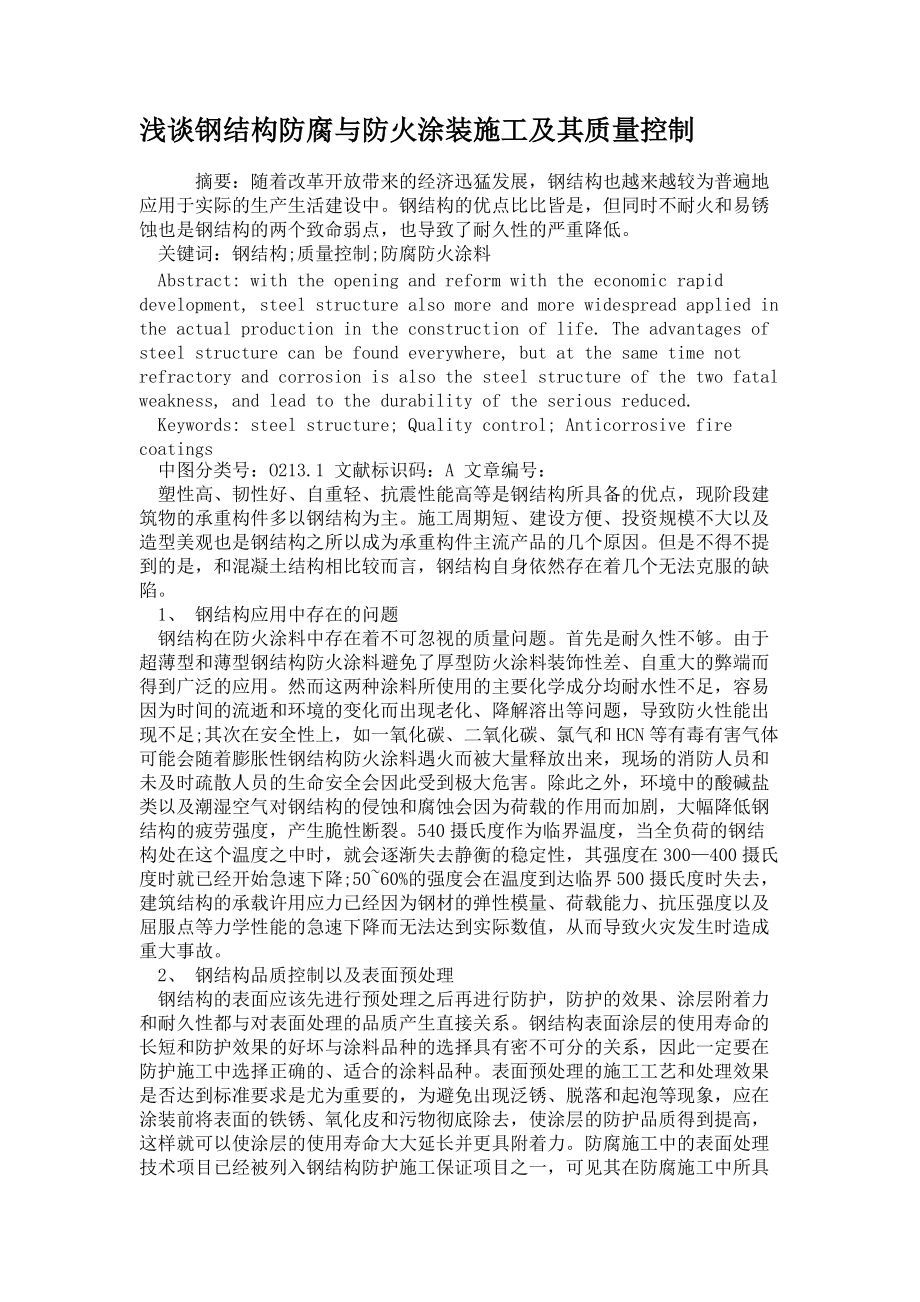

淺談鋼結(jié)構(gòu)防腐與防火涂裝施工及其質(zhì)量控制

1、淺談鋼結(jié)構(gòu)防腐與防火涂裝施工及其質(zhì)量控制    摘要：隨著改革開(kāi)放帶來(lái)的經(jīng)濟(jì)迅猛發(fā)展，鋼結(jié)構(gòu)也越來(lái)越較為普遍地應(yīng)用于實(shí)際的生產(chǎn)生活建設(shè)中。鋼結(jié)構(gòu)的優(yōu)點(diǎn)比比皆是，但同時(shí)不耐火和易銹蝕也是鋼結(jié)構(gòu)的兩個(gè)致命弱點(diǎn)，也導(dǎo)致了耐久性的嚴(yán)重降低。關(guān)鍵詞：鋼結(jié)構(gòu);質(zhì)量控制;防腐防火涂料Abstract: with the opening and reform with the economic rapid development, steel structure also more and more widespread applied in the actual pr

2、oduction in the construction of life. The advantages of steel structure can be found everywhere, but at the same time not refractory and corrosion is also the steel structure of the two fatal weakness, and lead to the durability of the serious reduced.Keywords: steel structure; Quality control; Anti

3、corrosive fire coatings中圖分類號(hào)：O213.1 文獻(xiàn)標(biāo)識(shí)碼：A 文章編號(hào)：塑性高、韌性好、自重輕、抗震性能高等是鋼結(jié)構(gòu)所具備的優(yōu)點(diǎn)，現(xiàn)階段建筑物的承重構(gòu)件多以鋼結(jié)構(gòu)為主。施工周期短、建設(shè)方便、投資規(guī)模不大以及造型美觀也是鋼結(jié)構(gòu)之所以成為承重構(gòu)件主流產(chǎn)品的幾個(gè)原因。但是不得不提到的是，和混凝土結(jié)構(gòu)相比較而言，鋼結(jié)構(gòu)自身依然存在著幾個(gè)無(wú)法克服的缺陷。1、 鋼結(jié)構(gòu)應(yīng)用中存在的問(wèn)題鋼結(jié)構(gòu)在防火涂料中存在著不可忽視的質(zhì)量問(wèn)題。首先是耐久性不夠。由于超薄型和薄型鋼結(jié)構(gòu)防火涂料避免了厚型防火涂料裝飾性差、自重大的弊端而得到廣泛的應(yīng)用。然而這兩種涂料所使用的主要化學(xué)成分均耐水性不足，容

4、易因?yàn)闀r(shí)間的流逝和環(huán)境的變化而出現(xiàn)老化、降解溶出等問(wèn)題，導(dǎo)致防火性能出現(xiàn)不足;其次在安全性上，如一氧化碳、二氧化碳、氯氣和HCN等有毒有害氣體可能會(huì)隨著膨脹性鋼結(jié)構(gòu)防火涂料遇火而被大量釋放出來(lái)，現(xiàn)場(chǎng)的消防人員和未及時(shí)疏散人員的生命安全會(huì)因此受到極大危害。除此之外，環(huán)境中的酸堿鹽類以及潮濕空氣對(duì)鋼結(jié)構(gòu)的侵蝕和腐蝕會(huì)因?yàn)楹奢d的作用而加劇，大幅降低鋼結(jié)構(gòu)的疲勞強(qiáng)度，產(chǎn)生脆性斷裂。540攝氏度作為臨界溫度，當(dāng)全負(fù)荷的鋼結(jié)構(gòu)處在這個(gè)溫度之中時(shí)，就會(huì)逐漸失去靜衡的穩(wěn)定性，其強(qiáng)度在300400攝氏度時(shí)就已經(jīng)開(kāi)始急速下降;5060%的強(qiáng)度會(huì)在溫度到達(dá)臨界500攝氏度時(shí)失去，建筑結(jié)構(gòu)的承載許用應(yīng)力已經(jīng)因?yàn)殇摬牡?/p>

5、彈性模量、荷載能力、抗壓強(qiáng)度以及屈服點(diǎn)等力學(xué)性能的急速下降而無(wú)法達(dá)到實(shí)際數(shù)值，從而導(dǎo)致火災(zāi)發(fā)生時(shí)造成重大事故。2、 鋼結(jié)構(gòu)品質(zhì)控制以及表面預(yù)處理鋼結(jié)構(gòu)的表面應(yīng)該先進(jìn)行預(yù)處理之后再進(jìn)行防護(hù)，防護(hù)的效果、涂層附著力和耐久性都與對(duì)表面處理的品質(zhì)產(chǎn)生直接關(guān)系。鋼結(jié)構(gòu)表面涂層的使用壽命的長(zhǎng)短和防護(hù)效果的好壞與涂料品種的選擇具有密不可分的關(guān)系，因此一定要在防護(hù)施工中選擇正確的、適合的涂料品種。表面預(yù)處理的施工工藝和處理效果是否達(dá)到標(biāo)準(zhǔn)要求是尤為重要的，為避免出現(xiàn)泛銹、脫落和起泡等現(xiàn)象，應(yīng)在涂裝前將表面的鐵銹、氧化皮和污物徹底除去，使涂層的防護(hù)品質(zhì)得到提高，這樣就可以使涂層的使用壽命大大延長(zhǎng)并更具附著力。防

6、腐施工中的表面處理技術(shù)項(xiàng)目已經(jīng)被列入鋼結(jié)構(gòu)防護(hù)施工保證項(xiàng)目之一，可見(jiàn)其在防腐施工中所具有的重要性。對(duì)表面鐵銹、氧化皮等污物的去除效果將決定著材料防護(hù)所能起到的防腐效果的好壞，因此在防護(hù)施工時(shí)要求對(duì)表面除銹所應(yīng)達(dá)到的等級(jí)為Sa2.5。因?yàn)橥繉雍捅砻嬷g的附著力的強(qiáng)度與兩者之間的粗糙度有著直接關(guān)系所以必須保證表面在除銹之后形成相應(yīng)程度的粗糙度。粗糙度應(yīng)為適應(yīng)標(biāo)準(zhǔn)，否則過(guò)大將是涂層厚度增加進(jìn)而使涂料極大地浪費(fèi);過(guò)小則會(huì)使涂層附著力無(wú)法起到防腐作用。在大型工程中，對(duì)除銹的效果和質(zhì)量的要求往往極高，應(yīng)該采用噴砂除銹法。采用噴砂除銹法除銹可以使鋼結(jié)構(gòu)表面在除銹作業(yè)后生成非常適宜的粗糙度，而且除銹效果也非常

7、明顯。3、 防腐防火涂裝施工及質(zhì)量控制3.1 防腐涂料涂裝施工及質(zhì)量控制因?yàn)楸晃廴镜目諝猸h(huán)境成分中通常含有NO2、SO2、HCL和NH3等酸性和堿性氣體以及水蒸氣，使得堿霧或酸霧逐漸形成，金屬設(shè)備表面因?yàn)殡娊赓|(zhì)水膜附著而被腐蝕。因此涂裝工藝和涂料品種的正確選擇顯得至關(guān)重要。在進(jìn)行鋼結(jié)構(gòu)表面防腐涂料選擇時(shí)應(yīng)考慮到：(一)良好的機(jī)械性能是涂層應(yīng)該具有的性能之一(二)對(duì)滲透的抵抗性能較好(三)具有良好且穩(wěn)定的耐腐蝕性(四)能夠在鋼結(jié)構(gòu)表面生成極強(qiáng)的附著力(五)施工性能高效且物美價(jià)廉。影響防腐效果的一個(gè)非常重要的因素是涂料自身的品質(zhì)好壞。在防腐涂料涂裝施工時(shí)，環(huán)氧云鐵中層漆、氯化橡膠面漆和環(huán)氧富鋅漆的

8、主要理化性能和特性完全可以滿足要求。噴涂、輥涂和手工刷涂是涂裝的幾種主要方法。其中噴涂方法在對(duì)球形或細(xì)圓柱狀的基體，包括面積不大的基體表面進(jìn)行涂裝時(shí)容易產(chǎn)生比較嚴(yán)重的流掛現(xiàn)象，這和稀釋劑的添加量和試件形狀有關(guān)。一般采用刷涂方法對(duì)球形和細(xì)圓柱形基體表面進(jìn)行涂裝，以避免浪費(fèi)涂料。隱蔽工程包含了防護(hù)施工，因此應(yīng)配備相應(yīng)的儀器設(shè)備，在較為嚴(yán)格的品質(zhì)控制體系下對(duì)品質(zhì)控制進(jìn)行檢測(cè)，比如測(cè)厚儀、粗糙度儀和除銹等級(jí)標(biāo)準(zhǔn)圖等。下道工序的施工必須是在完成了對(duì)涂層厚度、粗糙度和除銹質(zhì)量的逐項(xiàng)檢測(cè)并驗(yàn)收合格后才能繼續(xù)進(jìn)行。在對(duì)表面進(jìn)行高質(zhì)量的除銹之后，應(yīng)在不超過(guò)4h的時(shí)間段內(nèi)對(duì)頭道底層涂料進(jìn)行快速刷涂，為避免二次銹蝕

9、在除銹過(guò)后的表面二次生成，堅(jiān)決不允許涂裝作業(yè)隔夜進(jìn)行。為避免涂層間的附著力降低，應(yīng)保證前道涂層完成涂裝后暴露的時(shí)間不能過(guò)長(zhǎng);此外應(yīng)在環(huán)氧富鋅底漆涂膜實(shí)干之前表干之后，將因溶劑揮發(fā)形成的針孔通過(guò)刷涂環(huán)氧云鐵中間層涂料進(jìn)行封閉，以避免泛銹情況在針孔處出現(xiàn)。施工環(huán)境對(duì)防腐施工的品質(zhì)也有著一定程度的影響。大風(fēng)、降雨、溫、濕度等因素均對(duì)防腐涂料的涂裝產(chǎn)生影響。在高溫環(huán)境下，涂裝溶劑的揮發(fā)較快，涂層容易出現(xiàn)針孔、起皺和刷痕等現(xiàn)象;當(dāng)溫度過(guò)低時(shí)，涂料的固化速度降低乃至停止，甚至在表面生成水珠?？紤]到溫度因素，因此防腐涂裝施工不應(yīng)在酷暑和嚴(yán)寒條件下露天進(jìn)行;當(dāng)空氣相對(duì)濕度80%時(shí)會(huì)造成涂層泛白、出現(xiàn)針孔，使表

10、面發(fā)生二次泛銹，也應(yīng)停止涂裝施工;大風(fēng)環(huán)境下大量的塵土?xí)ぶ诜雷o(hù)表面從而極大地降低了涂層間的附著力，并使涂層的外觀質(zhì)量受到影響，同樣應(yīng)該停止涂裝施工。3.2 防火涂料涂裝施工及質(zhì)量控制按照作用機(jī)理可以將防火涂料分為非膨脹型和膨脹型兩種。為了使防護(hù)對(duì)象的熱傳導(dǎo)被降低，需要隔離火焰釋放的大量熱能，而蜂窩狀炭化層能夠在對(duì)膨脹型防火涂料的涂層加熱后隨之產(chǎn)生，達(dá)到了隔熱的目的。極高的難燃性是非膨脹型防火涂料的一大特點(diǎn)，非膨脹型防火涂料對(duì)火焰的阻燃即是利用了這一特點(diǎn)。在世界范圍內(nèi)高性能膨脹型防火涂料被廣泛地應(yīng)用。防火效果的好壞與否與防火涂料的品質(zhì)息息相關(guān)。在對(duì)涂料進(jìn)行選擇時(shí)應(yīng)考慮到如下幾點(diǎn)：(一)使用期

11、較長(zhǎng)，具有較好的耐候性，耐凍、耐水、耐老化、不剝落、不起皮。(二)不僅要求火災(zāi)發(fā)生時(shí)防火涂料不會(huì)因此而釋放出有毒有害氣體，而且防火涂料本身必須無(wú)味無(wú)毒，對(duì)人體有害的物質(zhì)一概不能存在。(三)具有很高的耐火極限和優(yōu)良的隔熱防火性能。(四)便于施工作業(yè)，物美價(jià)廉。(五)具有很高的粘結(jié)強(qiáng)度，能作用于防腐蝕面層涂料的層間。根據(jù)施工過(guò)程中的實(shí)際要求和對(duì)防火設(shè)計(jì)上的實(shí)際內(nèi)容在對(duì)防火涂料進(jìn)行選擇時(shí)應(yīng)對(duì)上述要求盡可能滿足。在對(duì)涂裝方法進(jìn)行選擇時(shí)，應(yīng)考慮到鋼結(jié)構(gòu)構(gòu)件的面積和形狀以及涂層厚度和涂料類型再選擇噴涂、輥涂或者刷涂的方法。防火工程的施工必須在階段性驗(yàn)收合格后的防腐工程的前提下進(jìn)行。在對(duì)鋼結(jié)構(gòu)表面進(jìn)行涂裝施工刷涂防火涂料時(shí)必須要先清除干凈表面的油污和灰塵等。與防腐涂料的施工對(duì)環(huán)境的要求一樣，防火涂料的涂裝施工作業(yè)同樣需要注意上述問(wèn)題。4、 結(jié)束語(yǔ)鋼結(jié)構(gòu)的耐火性和耐久性會(huì)在防火和防腐處理后
